Optimální tlak v plynovodu a správné metody měření tlaku

Správný tlak plynu v plynovodu je klíčový pro bezpečný a efektivní provoz plynového kotle i dalších zařízení. Přesné měření tlaku plynu pomocí manometru pomáhá předcházet poruchám a zajišťuje optimální výkon systému. Naučte se, jak tlak správně změřit a na co si dát při měření pozor.

Doporučený tlak v domácím plynovodu a jeho význam

Správný tlak plynu v domácím plynovodu se pohybuje kolem 2,1 kPa (21 mbar) za domovním regulátorem tlaku, který snižuje tlak z vyššího vstupního tlaku distribuční sítě. Maximální provozní tlak (MOP) v běžných domácích plynovodech nesmí přesáhnout 5 barů, což zajišťuje bezpečnost celého systému. V případě autonomních plynovodů, například u rodinných domů s vlastním zdrojem plynu, se tlak obvykle pohybuje mezi 3 až 6 bary.

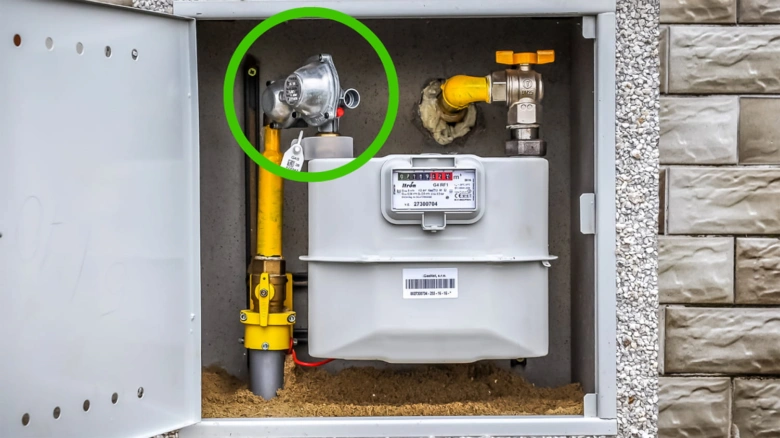

Domovní regulátor tlaku plynu je klíčový prvek, který zabezpečuje stabilní a bezpečný tlak pro plynový kotel a další spotřebiče připojené k nízkotlaké distribuční síti. Nesprávný tlak může vést k neefektivnímu spalování nebo poškození zařízení.

• Maximální provozní tlak (MOP) v domácích plynovodech do 5 barů
• Doporučený tlak za regulátorem typicky 2,1 kPa (21 mbar)
• Autonomní plynovody mají tlak 3 až 6 barů

Tip: Při měření tlaku plynu používejte kalibrovaný manometr, který zajistí přesné hodnoty a pomůže odhalit případné závady v regulátoru tlaku nebo v potrubí.

Jaký tlak plynu je normální v domácím plynovodu?

Normální tlak v domácím plynovodu po regulátoru je přibližně 2,1 kPa, což odpovídá nízkotlaké síti a je bezpečné pro většinu plynových spotřebičů.

Základy měření tlaku v plynovodu

Měření tlaku plynu v plynovodu je nezbytné pro bezpečný a efektivní provoz zařízení, jako je plynový kotel nebo regulátor tlaku. K tomu se používají různé typy manometrů, které převádějí tlak plynu na čitelnou hodnotu. Správný tlak plynu v domácím plynovodu se obvykle pohybuje v nízkotlaké síti okolo 20 mbar (0,02 bar), ale přesné hodnoty závisí na konkrétním zařízení a místních normách.

Jak správně změřit tlak v plynovodu

Pro měření tlaku plynu se nejčastěji používají tyto typy manometrů:

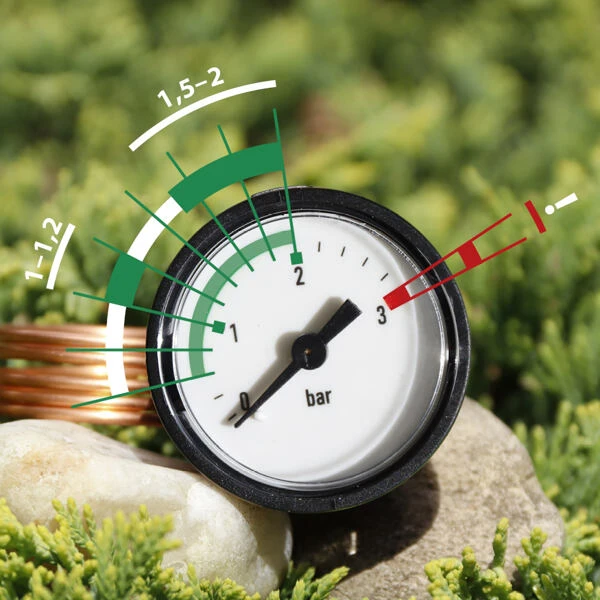

• Mechanický manometr – tradiční přístroj s pružinovým snímačem, přesnost měření u třídy 1,5 je ±0,15 kgf/cm², vhodný pro základní kontrolu tlaku.
• Digitální tlakoměr – umožňuje přesné a rychlé měření s možností 24hodinového monitorování tlakových výkyvů, vhodný pro profesionální diagnostiku.
• Kapalný manometr – pracuje na principu vyrovnání hydrostatického tlaku kapaliny, používá se pro velmi přesné laboratorní měření.

Při měření tlaku plynu je důležité připojit manometr přímo na měřicí místo v plynovém potrubí nebo u plynového kotle. Přístroj musí být správně kalibrován a umístěn ve svislé poloze, aby nedošlo k nepřesnostem.

Tip: Častou chybou je použití nevyhovujícího manometru nebo měření při nepravidelném provozu plynovodu, což může vést k zavádějícím výsledkům.

Pravidelné měření tlaku v plynovém řadu by mělo probíhat alespoň jednou ročně, případně častěji při poruchách nebo změnách instalace. Správné nastavení tlaku zajišťuje nejen bezpečnost, ale i energetickou úsporu a delší životnost plynového kotle.

Tlak v plynovém kotli a jeho správné nastavení

Tlak v plynovém kotli je klíčovým parametrem pro správnou funkci ústředního vytápění a bezpečnost topného systému. Pro optimální provoz je nutné dodržet doporučené hodnoty tlaku, které závisí na výškovém rozdílu mezi kotlem a nejvyšším bodem otopné soustavy.

Vzorec pro výpočet tlaku v kotli

Správný tlak plynu v kotli vypočítáte podle vzorce:

tlak = výškový rozdíl (m) × 0,1 + 0,5 bar.

Pokud je například výškový rozdíl 10 metrů, tlak by měl být:

10 × 0,1 + 0,5 = 1,5 bar. Tento tlak zajišťuje dostatečný přetlak pro cirkulaci vody v systému a zároveň chrání před podtlakem. Manometr na kotli umožňuje přesné měření tlaku.

Důsledky nesprávného tlaku

Při tlaku v kotli nad 3 bary dochází k aktivaci pojistného ventilu, který otevírá průtok, aby zabránil poškození kotle. Vysoký tlak často vede k úniku vody a selhání topného systému, což může způsobit nákladné opravy. Naopak příliš nízký tlak ohrožuje cirkulaci a může vést k přehřátí kotle.

1. Zkontrolujte manometr – odečtěte aktuální tlak plynu v kotli během provozu
2. Porovnejte tlak s vypočítanou hodnotou podle výškového rozdílu
3. Nastavte regulátor tlaku – upravte tlak, pokud je mimo doporučený rozsah
4. Vyhledejte odborný servis – pokud tlak přesahuje 3 bary nebo je pod 0,8 baru

Tip: Pravidelná kalibrace manometru zajistí přesné měření tlaku plynu a zvýší bezpečnost systému.

Správné měření tlaku v plynovém kotli a jeho nastavení jsou nezbytné pro spolehlivý provoz a ochranu zařízení před poškozením.

Faktory ovlivňující tlak v plynovodu a správné měření

Tlak plynu v domácím plynovodu se neustále mění v závislosti na několika faktorech, které je nutné při měření zohlednit. Správné měření tlaku plynu vyžaduje pochopení vlivu vnějších podmínek a provozních parametrů systému.

Vliv teploty a počasí

Teplota výrazně ovlivňuje tlak plynu v potrubí – při zvýšení teploty dochází k roztažení plynu a tím k nárůstu tlaku. Denní teplotní rozdíly mohou způsobit kolísání tlaku o 2-5 %, což je běžné v nízkotlaké síti. Počasí, jako například změny atmosférického tlaku nebo vlhkost, též přispívá k těmto výkyvům. Proto je důležité měřit tlak plynu za stabilních podmínek, aby bylo možné získat přesné hodnoty pro správný tlak plynu v domácím plynovodu.

Dopady kolísání tlaku na výkon spotřebičů

Kolísání tlaku plynu ovlivňuje zejména plynové spotřebiče, jako jsou plynové kotle či regulátory tlaku. Pokles tlaku pod hranici 1,9 kPa může snížit výkon kotle a zkrátit jeho životnost. Naopak příliš vysoký tlak ohrožuje bezpečnost systému a může vést k poruchám. Při měření tlaku plynu proto používejte kalibrovaný manometr a sledujte provozní podmínky, aby tlak odpovídal doporučenému tlaku plynu v domácím plynovodu.

• měření tlaku provádějte v době minimálního odběru plynu
• vždy zkontrolujte správnou funkci regulátoru tlaku
• vyvarujte se měření za výrazných teplotních změn nebo nepříznivého počasí

Tip: Pro koho se měření tlaku hodí? Vlastníci plynových kotlů a instalatéři musí pravidelně kontrolovat tlak, zatímco domácnosti bez plynových spotřebičů s regulátory tlaku nemusí měření provádět tak často.

Typy měření a kalibrace manometrů

Manometry jsou klíčové pro měření tlaku plynu v potrubí a správná kalibrace zajišťuje přesnost těchto měření. Pro udržení spolehlivých hodnot je třeba znát třídy přesnosti manometrů a dodržovat pravidelné postupy kalibrace.

Třídy přesnosti manometrů

Třídy přesnosti manometrů se pohybují od 4, což je nejnižší úroveň přesnosti, až po 0,15, což představuje nejvyšší možnou přesnost měření. Třída přesnosti určuje maximální přípustnou chybu, například u třídy 1,5 chyba nesmí překročit ±1,5 % z rozsahu měření. Pro domácí plynové systémy a nízkotlakou síť se doporučují manometry s třídou přesnosti 1,5 nebo lepší, aby bylo možné spolehlivě kontrolovat správný tlak plynu a regulátor tlaku.

Postup kalibrace v domácích podmínkách

Kalibrace manometru začíná porovnáním jeho naměřených hodnot s hodnotami referenčního tlakoměru, jehož přesnost je certifikovaná a minimálně třídy 0,5. Následuje úprava měřidla tak, aby chyba nepřesáhla ±0,15 kgf/cm². Četnost kalibrací závisí na frekvenci měření tlaku v plynovodu, ideálně se provádí alespoň jednou ročně.

1. Připojení manometru – zajistěte pevné a těsné spojení na plynovém potrubí.
2. Zapnutí plynu – zajistěte stabilní tlak v potrubí, ideálně v provozním rozsahu plynového kotle.
3. Porovnání hodnot – odečtěte tlak na manometru a referenčním tlakoměru.
4. Úprava měřidla – v případě odchylky nastavte manometr dle návodu výrobce.
5. Opakované měření – ověřte kalibraci opakovaným měřením v různých bodech rozsahu.

Tip: Pravidelné kalibrace a správně zvolená třída přesnosti minimalizují riziko nesprávného nastavení tlaku v plynovodu a tím i možné problémy s plynovým kotlem.

Časté dotazy k tlaku v plynovodu a měření

Otázka: Jaký je správný tlak v domácím plynovodu?

Správný tlak plynu v nízkotlaké síti je obvykle kolem 2,1 kPa (21 mbar). Maximální provozní tlak nesmí překročit 5 barů, aby byla zachována bezpečnost plynovodu.

Otázka: Jak často by se měl měřit tlak v plynovodu?

Měření tlaku plynu se doporučuje provádět minimálně jednou ročně, ideálně před topnou sezonou. V zimních měsících je kontrola tlaku klíčová kvůli zvýšenému odběru.

Otázka: Jaký tlak má být v plynovém kotli během provozu?

Doporučený tlak v plynovém kotli je do 3,0 barů, přičemž platí vzorec: tlak = výškový rozdíl (m) × 0,1 + 0,5 bar.

Otázka: Jaké přístroje použít k měření tlaku plynu?

K měření tlaku plynu se používají mechanické a digitální manometry, kapalinové U-manometry, elektrokontaktové přístroje a regulátory tlaku.

Otázka: Jak se měří tlak plynu v nízkotlaké síti?

Tlak se měří manometry připojenými k potrubí, přičemž digitální tlakoměry umožňují sledování tlaku 24 hodin pro přesnější diagnostiku.

Otázka: Co znamená manometr třídy přesnosti 1,5?

Třída 1,5 označuje maximální chybu měření ±0,15 kgf/cm² u manometru s maximální hodnotou 10 kgf/cm², což je dostačující pro běžné měření tlaku plynu.

Otázka: Proč je důležité měřit tlak v plynovém potrubí?

Správný tlak plynu zajišťuje bezpečný provoz plynových zařízení a zabraňuje výpadkům nebo poškození kotle a dalších spotřebičů.

Otázka: Jak snížit příliš vysoký tlak v plynovodu?

Úpravu tlaku provádí odborník pomocí regulátorů tlaku a pojistných ventilů, aby se předešlo nebezpečným situacím.

Otázka: Jak kalibrovat manometr v domácích podmínkách?

Kalibrace vyžaduje porovnání s referenčním tlakoměrem a nastavení tak, aby chyba nepřesáhla ±0,15 kgf/cm², což zaručuje přesnost měření.

Otázka: Jaký vliv má teplota na tlak plynu?

Teplota ovlivňuje tlak kolísáním objemu plynu, způsobuje změny o 2-5 % během dne, což je třeba zohlednit při měření.

Otázka: Kdy se otevírá pojistný ventil v plynovém kotli?

Pojistný ventil se aktivuje při tlaku 3 barů, čímž chrání kotel před poškozením přetlaku.

Otázka: Jaký je tlak v autonomním plynovodu v rodinném domě?

V autonomních systémech se tlak pohybuje mezi 3 až 6 bary (0,3-0,6 MPa), což je podstatně vyšší než v nízkotlaké síti.

Otázka: Co dělat při poklesu tlaku pod 1,9 kPa?

Pokles pod tuto hranici může způsobit vypnutí plynových spotřebičů, proto je nutné prověřit úniky a tlak doplnit.

Otázka: Jaký je význam digitálních tlakoměrů v plynovodech?

Digitální tlakoměry umožňují nepřetržité sledování tlaku a přesnou diagnostiku výkyvů, což zvyšuje bezpečnost a efektivitu provozu.

Otázka: Jaký tlak je bezpečný v plynovodu?

Bezpečný tlak v nízkotlaké distribuční síti se drží mezi 1,9 až 2,3 kPa, což minimalizuje riziko úniku a havárie.

Otázka: Jak se provádí měření tlaku pomocí kapalného manometru?

Kapalný manometr měří tlak podle rozdílu hladin kapaliny v U-trubici, což je vhodné pro přesné měření nízkých tlaků plynu.

Otázka: Jak často by měl být prováděn servis plynovodu?

Servis plynovodu je třeba provádět minimálně jednou ročně, včetně kontroly těsnosti a správného nastavení tlaku.

Otázka: Jaký je pracovní tlak páteřních plynovodů?

Páteřní plynovody první třídy pracují s tlakem 2,5 až 11,8 MPa, druhé třídy od 1,2 do 2,5 MPa, což výrazně převyšuje domácí hodnoty.

Otázka: Jak ovlivňuje výškový rozdíl tlak v topném systému?

Tlak v topném systému roste o 0,1 baru na každý metr výškového rozdílu plus základních 0,5 bar.

Otázka: Jaké jsou možné příčiny poklesu tlaku v topném systému?

Pokles tlaku může způsobit únik, vadný expanzní zásobník nebo potřebné odvzdušnění radiátorů.

Tip: Častou chybou je měření tlaku bez správně kalibrovaného manometru, což vede k nepřesným hodnotám a může ohrozit bezpečnost.

Pro koho se to hodí: Měření tlaku je nezbytné pro vlastníky plynových kotlů a instalatéry; není vhodné pro laiky bez odborného školení.
