Jak správně provést výpočet uzemnění elektrických zařízení
Výpočet uzemnění elektrických zařízení je klíčovým krokem pro zajištění bezpečnosti elektroinstalace. Správně dimenzované ochranné pospojování a volba vhodného průřezu zemnících vodičů minimalizují riziko úrazu elektrickým proudem. Přesné parametry uzemnění rozvaděče a použití zemnících tyčí musí odpovídat platným českým normám.
📊 Klíčová fakta
- Uzemnění elektrických zařízení slouží k ochraně před úrazem a vyrovnání potenciálu se zemí.
- Maximální odpor uzemnění je obvykle menší než 10 Ω dle ČSN EN 62305-3 ed. 2.
- Minimální průřez vodičů doplňujícího pospojování je 6 mm² pro měď a 50 mm² pro ocel.
- Rezistivita půdy výrazně ovlivňuje hodnotu zemního odporu a výpočet uzemnění.
- Pravidelné měření a údržba uzemňovací soustavy jsou klíčové pro dlouhodobou bezpečnost.
Jak provést výpočet uzemnění krok za krokem
Výpočet uzemnění elektrických zařízení určuje hodnotu zemního odporu, která musí být v ideálním případě nižší než 10 Ω, aby byla zajištěna dostatečná bezpečnost. Tento postup zahrnuje zohlednění rezistivity půdy, pospojování vodičů a kontrolu krokového napětí, které nesmí překročit přípustnou normou stanovenou hodnotu. Následující návod na výpočet uzemnění elektroinstalace krok za krokem popisuje, jak správně dimenzovat vodiče a vyhodnotit výsledky.
Výpočet zemního odporu
Zemní odpor R se vypočítá podle vzorce R = ρ × L / S, kde ρ představuje rezistivitu půdy v ohmmetrech (Ω·m), L je délka zemniče v metrech a S průřez vodiče v metrech čtverečních. Rezistivita půdy ovlivňuje výsledný odpor a může se pohybovat od 10 do 1000 Ω·m podle typu půdy. Pro běžné instalace se uvažuje odpor zemniče okolo 5 Ω, což splňuje požadavky norem ČSN pro domácí uzemnění.
Výpočet krokového napětí
Krokové napětí vzniká mezi dvěma body na povrchu země, kam může člověk postavit nohy. Výpočet krokového napětí závisí na rozložení proudu v půdě a rezistivitě. Norma ČSN stanovuje, že přípustné krokové napětí nesmí překročit 50 V. Pro výpočet je nezbytné znát hodnoty zemního odporu a proudové zatížení při poruše. Tento výpočet je klíčový pro bezpečné uzemnění rozvaděče a elektronických zařízení.
Dimenzování vodičů a pospojování
Minimální průřez vodiče uzemnění je podle ČSN 33 2000-5-54 pro měděné vodiče 6 mm², pro ocelové zemniče pak 50 mm². Pospojování vodičů zvyšuje bezpečnost celé instalace, protože snižuje potenciální rozdíly a zajišťuje rovnoměrné rozložení proudu do země. V koupelně se doporučuje průřez vodiče pospojování minimálně 6 mm² mědi s mechanickou ochranou.
- Určení rezistivity půdy – změření nebo odhad podle typu podloží.
- Výpočet zemního odporu – použití vzorce s konkrétními parametry zemniče.
- Výpočet krokového napětí – ověření, zda je menší než přípustných 50 V.
- Dimenzování vodičů – výběr správného průřezu podle ČSN a typu vodiče.
- Kontrola pospojování – zajištění spojitosti a správného uzemnění rozvaděče.
Tip: Při výpočtu uzemnění elektroinstalace dbejte na správné zohlednění rezistivity půdy, protože její podcenění vede k nesprávně dimenzovanému zemniči a snížené bezpečnosti. Častou chybou je také použití vodičů s nedostatečným průřezem, což může způsobit přehřátí a selhání uzemnění.
Jaké normy a legislativa upravují uzemnění elektrických zařízení
Normy a legislativa představují základní rámec pro správný výpočet a realizaci uzemnění elektrických zařízení. Dodržování těchto předpisů zajišťuje nejen bezpečnost uživatelů, ale také správnou funkci elektroinstalace a ochranných systémů. Níže uvádíme klíčové normy platné v České republice a v Evropě, které upravují uzemnění do 1000 V a související ochranné pospojování.
Normy a legislativa pro uzemnění do 1000 V
Pro elektrická zařízení s napětím do 1000 V platí v ČR především norma ČSN 33 2000-5-54, která stanovuje limity maximálního odporu uzemnění na hodnotu do 10 Ω. Tato norma zároveň reguluje uzemnění elektroinstalace, včetně požadavků na uzemnění rozvaděče a uzemnění vodiče PEN. Důležitou roli hraje také evropská norma ČSN EN 62305-3, zaměřená na ochranu před bleskem, která zahrnuje uzemnění pomocí zemnících tyčí a stanovuje bezpečnostní požadavky na celý uzemňovací systém. PNE 33 0000-1 pak doplňuje pravidla týkající se projektování a výpočtu uzemnění elektrických zařízení včetně pospojování.
Požadavky na pospojování podle platných norem
Ochranné pospojování je klíčové pro bezpečnost elektrických zařízení, protože zajišťuje vodivé propojení všech částí, které by mohly být nebezpečné při poruše izolace. Normy ČSN stanovují minimální průřez vodiče pospojování v koupelně a dalších kritických prostorách, aby byla zachována dostatečná mechanická i elektrická odolnost. Správný průřez vodiče pospojování minimalizuje riziko úrazu elektrickým proudem a zároveň umožňuje efektivní uzemnění rozvaděče a dalších zařízení. Dodržení těchto požadavků je nezbytné pro funkčnost a trvanlivost uzemňovacího systému.
- ČSN 33 2000-5-54 stanovuje podmínky pro ochranné pospojování a uzemnění elektroinstalace
- Minimální průřez vodiče pospojování by neměl být menší než 6 mm² měděného vodiče v běžných prostorách
- Uzemnění pomocí zemnících tyčí musí být navrženo tak, aby dosahovalo odporu pod 10 Ω
- Uzemnění vodiče PEN musí být provedené v souladu s platnou legislativou a normami
Tip: Postup výpočtu uzemnění a pospojování elektrických zařízení musí respektovat uvedené normy, aby byla zajištěna bezpečnost a splnění legislativních požadavků. Ignorování minimálních průřezů vodičů nebo překročení limitu odporu může vést k nebezpečným situacím.
Jak vybrat a dimenzovat materiály a zemniče
Zemniče představují klíčový prvek uzemnění elektroinstalace a jejich materiál výrazně ovlivňuje výsledný zemní odpor, který by měl být obvykle nižší než 10 Ω podle ČSN EN 62305-3 ed. 2. Pro přesný výpočet uzemnění je nezbytné zvolit vhodný typ zemniče podle geologických podmínek a hloubky instalace.
- Vertikální zemniče jsou kovové tyče o průměru 16 až 20 mm a délce 2 až 3 metry, zapuštěné do hlubších vrstev půdy s nižší rezistivitou. Tento typ je vhodný pro půdy s vyšší povrchovou rezistivitou a umožňuje dosáhnout zemního odporu pod 10 Ω.

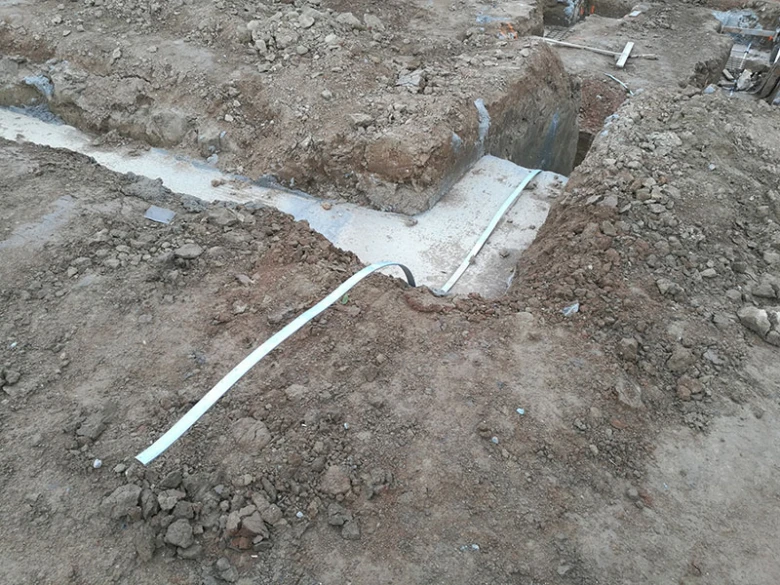

- Horizontální zemniče tvoří pásy nebo dráty o minimální šířce 20 mm nebo průměru 6 mm, uložené v mělkých výkopech do hloubky 0,5 metru. Jsou efektivní v půdách s nižší rezistivitou a při rozlehlejších plochách uzemnění.

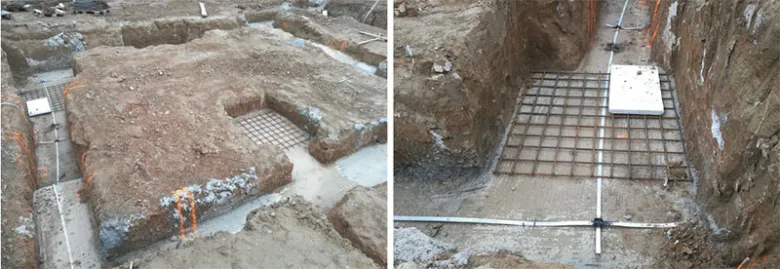

- Kombinované zemniče spojují vertikální a horizontální prvky, čímž se dosahuje lepšího rozptylu proudu a snížení zemního odporu.
Materiály zemničů musí splňovat požadavky na mechanickou pevnost a korozní odolnost. Nejčastěji se používá:
- Galvanizovaná ocel s minimální vrstvou zinku 70 µm, která je ekonomicky výhodná, avšak vyžaduje pravidelnou kontrolu korozního stavu, zejména v agresivních půdách.
- Měď s minimálním průřezem 6 mm², která nabízí výrazně nižší elektrický odpor a vyšší odolnost vůči korozi, vhodná pro náročnější podmínky a dlouhodobé instalace.
Pro dimenzování zemnicího vodiče platí normy ČSN 33 2000-5-54 a ČSN EN 60604-1, které stanovují minimální průřezy podle typu pospojování a instalace:
| Typ pospojování | Minimální průřez vodiče [mm² měď] | Poznámka |
|---|---|---|
| Doplňující pospojování v koupelně | 6 | Vodič bez mechanické ochrany |
| Hlavní ochranné pospojování (HOP) | 16 | Pro rozvody v obytných budovách |
| Uzemnění vodiče PEN | Stejný průřez jako fázové vodiče | Izolace musí odpovídat normám TN sítí |
Tip: Při výběru materiálu a dimenzování vodičů je nutné zohlednit i uzemnění vodiče PEN a hlavní ochranné pospojování (HOP) v rozvaděči. Nedostatečný průřez vodiče nebo nekvalitní spojení může zvýšit odpor a ohrozit bezpečnost celé instalace.
Na co si dát pozor: Častou chybou je použití vodičů s nedostatečným průřezem nebo nekvalitní spojení zemničů, například pájení bez mechanické fixace, které může vést k přerušení kontaktu a zvýšení zemního odporu. Spoje doporučuji provádět exotermickým svařením, tlakem nebo speciálními svorkami.
Pro koho se to hodí: Správný výběr materiálů a dimenzování vodičů je zásadní pro rodinné domy, průmyslové objekty i zdravotnická zařízení, kde je kladen důraz na spolehlivost a bezpečnost. Naopak v dočasných nebo nízkonákladových instalacích lze použít levnější galvanizovanou ocel, avšak s pravidelnou kontrolou a údržbou.
Výběr a dimenzování zemničů a vodičů musí vždy vycházet z konkrétních podmínek půdy, provozních parametrů a platných norem, aby byla zajištěna dlouhodobá funkčnost a bezpečnost uzemňovací soustavy.
Jak provést pospojování a bezpečnostní opatření
Pospojování představuje základní bezpečnostní opatření, které spojuje kovové části elektrických zařízení a konstrukcí s uzemněním. Jeho cílem je zajistit spolehlivý odvod případného poruchového proudu a tím minimalizovat riziko úrazu elektrickým proudem. Podle norem ČSN musí mít vodič pro pospojování minimální průřez 6 mm² měděného nebo 50 mm² ocelového vodiče, což platí i pro uzemnění rozvaděče a vodiče PEN. Pro koupelny platí přísnější požadavky na průřez vodiče pospojování v koupelně kvůli zvýšené vlhkosti a bezpečnostním limitům.
| Materiál vodiče | Minimální průřez (mm²) | Použití |
|---|---|---|
| Měď | 6 | Hlavní ochranné pospojování HOP, uzemnění rozvaděče |
| Ocel | 50 | Zemnící tyče a doplňující pospojování |
| Speciální podmínky | dle normy | Pospojování v koupelně |
Jak určit průřez vodiče pro uzemnění a pospojování
Postup výpočtu uzemnění a pospojování elektrických zařízení vychází z bezpečnostních limitů normy ČSN a charakteru instalace. Správný průřez vodiče zajistí dostatečnou mechanickou pevnost i elektrickou vodivost. Po instalaci je nutné provést kontrolu a testování uzemnění, která hodnotí kvalitu spojení a odpovídající hodnotu odporu zemního vodiče. Nezbytná je také pravidelná revize pro zachování bezpečnosti elektroinstalace.
Jak měřit a ověřovat uzemnění
Měření uzemnění je klíčové pro ověření bezpečnosti elektroinstalace a správné funkce ochranných prvků. Podle norem ČSN 33 2000-5-54 se stanovuje nejen hodnota zemního odporu, ale i frekvence kontrol, které by měly probíhat pravidelně. Nízký odpor uzemnění pod 10 Ω zajišťuje efektivní ochranu před úrazem elektrickým proudem.
Metody měření a přesnost
Měření uzemnění určuje zemní odpor, který ovlivňuje bezpečnost elektroinstalace. Nejčastěji se používají tyto metody:
- Měření metodou čtyřvodičovou (šroubovou) – vysoká přesnost, vhodná pro kontrolu uzemnění rozvaděče
- Měření pomocí zemních sond – využívá zemnící tyče pro určení odporu půdy kolem uzemňovače
- Měření pomocí přístrojů s indikací hodnoty a vyhodnocením podle normy
Normy ČSN doporučují frekvenci měření minimálně jednou za 5 let nebo po každé významné úpravě elektroinstalace. Přesnost měření je klíčová pro správné vyhodnocení bezpečnosti celého systému.
Jak zohlednit vliv půdních podmínek na uzemnění
Rezistivita půdy je zásadní parametr ovlivňující velikost zemního odporu při výpočtu uzemnění elektrických zařízení. Hodnota rezistivity ρ [Ω·m] se mění v závislosti na vlhkosti a teplotě půdy, přičemž sezónní výkyvy mohou způsobit změnu až o 30-50 %. Vyšší vlhkost snižuje rezistivitu, čímž zlepšuje vodivost zemniče, zatímco pokles teploty pod 5 °C může zvýšit odpor půdy až o 40 %, což negativně ovlivňuje bezpečnost a funkčnost uzemnění.
Pro přesný výpočet uzemnění je nezbytné tyto proměnné zohlednit a upravit návrh elektroinstalace podle aktuálních podmínek. Například volba průřezu vodiče pospojování v koupelně by měla odpovídat naměřené rezistivitě, přičemž minimální průřez měděného vodiče pro doplňující pospojování bez mechanické ochrany je 6 mm² podle ČSN 33 2000-5-54. Uzemnění vodiče PEN musí být dimenzováno tak, aby odolalo maximálním proudovým zatížením, které se zvyšují při vyšší rezistivitě půdy.
- Rezistivita půdy se měří pomocí čtyřbodové metody s přístroji určenými pro měření zemního odporu, což umožňuje získat přesné hodnoty v místě instalace.
- Vlhkost půdy výrazně kolísá mezi letními a zimními měsíci, přičemž suché období může zvýšit zemní odpor až na dvojnásobek běžné hodnoty.
- Nízké teploty půdy, zejména pod bodem mrazu, způsobují zvýšení odporu, proto je doporučeno navrhovat uzemnění s rezervou pro zimní období.
- Úprava průřezu vodiče pospojování a dimenzování uzemňovacího vodiče PEN musí odpovídat maximálním hodnotám rezistivity, aby byla zajištěna trvalá bezpečnost elektroinstalace.
Jak spočítat počet a délku zemnicích tyčí pro efektivní uzemnění
Počet a délka zemnicích tyčí se stanovují podle naměřené nebo odhadované rezistivity půdy tak, aby výsledný odpor zemniče nepřekročil 10 Ω, což je maximální hodnota doporučená normou ČSN EN 62305-3 ed. 2 pro ochranu před bleskem a bezpečný provoz. Délka jednotlivých tyčí obvykle činí 2,5 až 3 metry, přičemž jejich počet se zvyšuje při vyšší rezistivitě půdy nebo při použití kratších tyčí. V praxi platí, že zemní odpor se snižuje přibližně o 30 % při zdvojení počtu tyčí rozmístěných ve vzdálenosti minimálně 3 metry od sebe.
Při návrhu je nutné zohlednit také typ půdy – jílovité půdy mají rezistivitu okolo 20-100 Ω·m, zatímco písčité nebo kamenité půdy mohou dosahovat hodnot přes 1000 Ω·m, což vyžaduje delší nebo početnější zemniče. Uzemnění rozvaděče v místech s vysokou rezistivitou půdy vyžaduje kombinaci vertikálních a horizontálních zemničů pro efektivní rozptyl proudu.
Tip: Po instalaci zemniče je nezbytné provést měření odporu uzemnění podle ČSN 33 2000-5-54, aby bylo možné ověřit, zda skutečná hodnota odpovídá návrhu. Častou chybou je podcenění vlivu suchých období a nízkých teplot, což vede k nevhodnému dimenzování zemničů a riziku překročení bezpečných hodnot odporu.
Odborná rada: Výpočet a návrh uzemnění s ohledem na půdní podmínky se hodí pro všechny typy budov a zařízení, zejména pro průmyslové objekty a rozvaděče v exteriéru. Naopak u malých vnitřních instalací s nízkým rizikem přepětí může být detailní zohlednění půdních parametrů méně kritické, avšak vždy je vhodné respektovat minimální normové požadavky.
Časté dotazy k výpočtu a provedení uzemnění elektrických zařízení
Otázka: Jak správně provést výpočet uzemnění elektrických zařízení?
Výpočet uzemnění zahrnuje určení rezistivity půdy a výpočet zemního odporu R podle vzorce R = ρ / (2 · π · L), kde L je délka zemniče v metrech. Výsledný odpor musí být menší než 10 Ω, což zajistí bezpečné rozptýlení elektrického proudu.
Otázka: Jaký odpor by mělo mít uzemnění podle norem?
Podle ČSN EN 62305-3 ed. 2 by maximální odpor uzemnění neměl překročit 10 Ω, aby byla zajištěna ochrana proti úrazu i správná funkce ochranných prvků.
Otázka: Jak se měří uzemnění elektrických zařízení?
Měření se provádí čtyřvodičovou nebo kladívkovou metodou podle ČSN 33 2000-5-54, s doporučenou pravidelností minimálně jednou ročně pro zachování bezpečnosti.
Otázka: Jaký je minimální průřez vodiče pro doplňující pospojování?
Minimální průřez vodiče pospojování v koupelně je 6 mm² mědi nebo 50 mm² oceli; hliníkové vodiče jsou z hlediska bezpečnosti zakázané.
Otázka: Jaké jsou nejčastější chyby při výpočtu uzemnění?
Časté chyby zahrnují nesprávné stanovení rezistivity půdy, poddimenzování vodičů a nedostatečné pospojování, což může vést k nesplnění normativních požadavků.
Otázka: Jak dimenzovat vodič uzemnění?
Průřez vodiče uzemnění by měl odpovídat minimálně 6 mm² mědi nebo 50 mm² oceli, aby odolal proudovým nárazům a korozi v dlouhodobém horizontu.
Otázka: Jaké normy regulují výpočet a provedení uzemnění?
Výpočet a instalaci upravují ČSN 33 2000-5-54 pro nízkonapěťové rozvody, ČSN EN 62305-3 pro bleskojistky a PNE 33 0000-1 zaměřená na ochranu před úrazem elektrickým proudem.
Otázka: Jaký vliv má rezistivita půdy na uzemnění?
Rezistivita půdy přímo ovlivňuje zemní odpor; nižší rezistivita, například při vyšší vlhkosti, znamená lepší uzemnění a nižší odpor.
Otázka: Jak často je potřeba měřit uzemnění?
Pro zachování bezpečnosti se doporučuje měření uzemnění nejméně jednou ročně, případně po každé větší úpravě elektroinstalace.
Otázka: Jaké materiály se používají pro zemniče?
Nejčastěji se používá galvanizovaná ocel nebo měď, které garantují nízký odpor a odolnost vůči korozi v půdním prostředí.
Otázka: Jak zohlednit vliv půdních podmínek při návrhu uzemnění?
Při výpočtu je nutné brát v potaz vlhkost, teplotu a složení půdy, které mohou měnit rezistivitu až o desítky procent a tím ovlivnit efektivitu uzemnění.
Otázka: Jak provést pospojování v koupelně?
Pospojování v koupelně musí mít vodič s minimálním průřezem 6 mm² mědi, pevné spoje a splňovat požadavky ČSN pro ochranu uživatelů před úrazem.
Otázka: Jaké jsou bezpečnostní limity krokového napětí?
Podle ČSN EN 62305-3 nesmí krokové napětí překročit 50 V, což je hranice bezpečná pro člověka při stání na uzemněné ploše.
Otázka: Jaké jsou doporučené metody měření zemního odporu?
Standardní metodou jsou čtyřvodičová a kladívková měření, které poskytují přesné a opakovatelné hodnoty zemního odporu.
Otázka: Jaké jsou požadavky na spojovací techniky vodičů a zemničů?
Spoje musí být spolehlivé a trvalé, například exotermickým svařením nebo tlakem; pájení bez další mechanické ochrany není dostatečné.
