Co je uzemnění a nulování jednoduchými slovy pro bezpečnost

Uzemnění a nulování jsou základní prvky elektrické bezpečnosti, které chrání před úrazem elektrickým proudem a požárem. Elektrická zem spojuje zařízení s ochranným vodičem, zatímco nulování pomáhá rychle vypnout proud pomocí jističe při poruše. Porozumění těmto pojmům pomáhá zajistit bezpečnou domácí elektroinstalaci.

Co je uzemnění a jak funguje jednoduchými slovy

Uzemnění znamená pevné spojení elektrické instalace se zemí tak, aby odpor uzemnění byl co nejnižší, obvykle pod 10 Ω. Toto spojení odvádí případné poruchové elektrické proudy do země, což zajišťuje ochranu před úrazem elektrickým proudem a zvyšuje elektrickou bezpečnost celého zařízení.

Princip uzemnění spočívá v tom, že elektrické zařízení a ochranný vodič jsou propojeny s elektrickou zemí, která funguje jako bezpečný vodič poruchového proudu. Pokud dojde k poruše, například k přepětí nebo zkratu, proud odchází právě přes uzemnění a jistič tak může rychle vypnout přívod elektřiny. Díky tomu nedochází k nebezpečnému dotyku živých částí a riziko úrazu klesá na minimum.

Co je to uzemnění a nulování jednoduchými slovy

Uzemnění a nulování jsou způsoby ochrany v elektroinstalaci, které využívají spojení s elektrickou zemí. Uzemnění znamená přímo propojení s půdou nízkým odporem, zatímco nulování využívá nulový vodič k odvodu poruchového proudu. Obě metody slouží k bezpečnému fungování elektrických zařízení a ochraně uživatele před úrazem.

Tip: Častou chybou při uzemnění je nedostatečný kontakt s elektrickou zemí, což zvyšuje odpor uzemnění a snižuje ochranný efekt. Pro správnou funkci elektroinstalace musí být odpor uzemnění pravidelně měřen a udržován pod doporučenou hodnotou dle normy IEC 60364.

Co je nulování a jaký má význam v elektroinstalaci

Nulování představuje propojení kovových částí elektrických zařízení s nulovým vodičem (označovaným jako N nebo PEN) v elektroinstalaci. Při poruše, například úniku proudu na kovovou část, musí dojít k rychlému vypnutí jističe, což zajistí bezpečné odpojení elektrického obvodu. Podle normy IEC 60364 musí být impedance obvodu nulování natolik nízká, aby proud poruchy dosáhl hodnoty umožňující vypnutí jističe do 0,4 sekundy, čímž se minimalizuje riziko úrazu elektrickým proudem a poškození zařízení.

Na rozdíl od uzemnění, které spojuje zařízení s elektrickou zemí pomocí ochranného vodiče (PE), nulování využívá nulový vodič jako návratovou cestu poruchového proudu. Tento vodič musí mít nepřerušený a bezpečný kontakt s bodem nulového potenciálu transformátoru, aby zajistil spolehlivý odvod poruchových proudů. Nulování se proto uplatňuje zejména v sítích TN-C a TN-C-S, kde je nulový vodič zároveň vodičem ochranným (PEN).

Co znamená uzemnění a nulování v elektrotechnice

Uzemnění a nulování jsou základními ochrannými opatřeními v elektroinstalacích, která slouží k ochraně osob a zařízení před elektrickým úrazem. Uzemnění spočívá ve spojení elektrického systému s vodivou hmotou země, která má definovaný potenciál 0 V, pomocí zemnící elektrody s odporem obvykle pod 10 Ω. Nulování naopak propojuje kovové části zařízení přímo s nulovým vodičem, což umožňuje rychlé vypnutí jističe při poruše.

Nulování je vhodné v instalacích s kvalitně dimenzovaným nulovým vodičem a správně nastavenými jističemi, které vypnou obvod do 0,4 sekundy při poruše. Nevhodné je pro instalace s nekvalitním nebo přerušeným nulovým vodičem, kde může dojít k nebezpečnému napětí na kovových částech zařízení. Naopak uzemnění je univerzálnější a bezpečnější v prostředích s vyšším rizikem poruch nebo tam, kde nulový vodič není spolehlivý.

Tip: Častou chybou je nesprávné propojení nulového a ochranného vodiče, které může vést k nebezpečnému napětí na kovových částech zařízení při poruše. Proto je nutné dodržet normu IEC 60364 a zajistit pravidelné měření odporu uzemnění a správné provedení nulování.

Nulování je základním prvkem elektrické bezpečnosti v domácnostech a průmyslu, který zajišťuje, že při poruše dojde k dostatečnému poruchovému proudu pro rychlé odpojení napájení. Dodržení technických podmínek a pravidelná kontrola elektroinstalace jsou nezbytné pro jeho spolehlivost.

Typy a materiály uzemnění v praxi

Zemnící elektrody představují základní prvek každé elektroinstalace, který zajišťuje bezpečný odvod elektrického proudu do elektrické země. Tento článek vysvětlí, co znamená uzemnění a nulování v elektrotechnice, a podrobně popíše typy uzemnění a nulování a jejich popis v praxi.

Co jsou zemnící elektrody a jaké mají typy

Zemnící elektroda je část uzemňovací soustavy, která je v kontaktu se zemí a umožňuje bezpečný odvod elektrického proudu. Existují dva hlavní typy zemních elektrod – přirozené a umělé. Přirozené zemnění využívá kovové části, jako jsou vodovodní potrubí, která jsou zabudována v zemi a dobře vedou elektrický proud. Umělé zemnící elektrody zahrnují ocelové tyče, které mají typickou délku 2 až 3 metry a průměr mezi 30 a 50 milimetry. Tyto tyče se zapouštějí do země, aby vytvořily spolehlivé spojení elektrické instalace se zemí. Oba typy elektrody spolu často kombinují, aby se zajistila optimální elektrická bezpečnost a funkčnost ochranného vodiče a jističe v domácnosti.

Jak vybrat správný materiál a rozměry uzemnění

Výběr materiálu a rozměrů zemnící elektrody přímo ovlivňuje kvalitu uzemnění a jeho elektrický odpor. Materiály jako měď a pozinkovaná ocel jsou preferovány pro svou vysokou vodivost a odolnost proti korozi. Ocelová tyč jako umělá elektroda standardně dosahuje délky 2-3 metry a průměru 30-50 mm, což umožňuje dosáhnout odporu uzemnění pod 10 Ω, který norma IEC 60364 doporučuje pro bezpečnou elektroinstalaci. Nízký odpor uzemnění je nezbytný pro správnou činnost jističe, který při poruše rychle odpojí elektrické zařízení a minimalizuje riziko úrazu elektrickým proudem. Při výběru elektrody je třeba zohlednit i místní půdní podmínky, protože vlhkost a složení půdy ovlivňují měření odporu uzemnění a tím i elektrickou bezpečnost.

Tip: Častá chyba při instalaci uzemnění spočívá v použití příliš krátkých nebo tenkých ocelových tyčí, které nezajistí dostatečně nízký odpor a snižují elektrickou bezpečnost. Pro domácnosti doporučuji dodržovat minimální délku 2 metry a průměr 30 milimetrů.

Uzemnění a nulování mají zásadní význam v domácnosti pro ochranu před úrazem elektrickým proudem a správnou funkci jističů. Správně provedené uzemnění zajišťuje, že v případě poruchy proud bezpečně odteče do země, čímž chrání elektrická zařízení i uživatele. Pro domácnosti s moderní elektroinstalací a kvalitními ochrannými vodiči je uzemnění nezbytností, zatímco starší systémy s nulováním mohou vyžadovat dodatečné kontroly a případné úpravy pro splnění normy IEC 60364.

Jak se správně provádí uzemnění a nulování

Správné provedení uzemnění a nulování je klíčové pro zajištění elektrické bezpečnosti v domácnosti i průmyslových objektech. Tento návod krok za krokem vám ukáže, jak se správně dělá uzemnění a nulování v elektroinstalaci tak, aby vyhovovalo normám a fungovalo spolehlivě.

Výběr materiálu a typu elektrody

Pro uzemnění je potřeba zvolit vhodný materiál zemnící elektrody, který zajistí spolehlivý kontakt s elektrickou zemí. Nejčastěji se používá ocelová tyč, která má délku 2 až 3 metry a průměr mezi 30 a 50 milimetry. Alternativou je měď, která nabízí lepší odolnost proti korozi a nižší odpor. Volba materiálu ovlivňuje trvanlivost a účinnost uzemnění, přičemž elektroda musí zajistit dostatečně nízký odpor uzemnění, ideálně pod 10 Ω.

Příprava a instalace elektrody

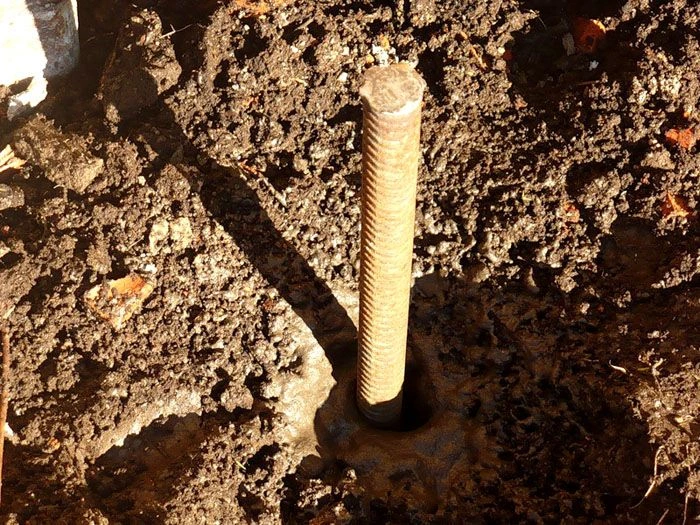

Zemnící elektroda se instaluje do země ve správné hloubce, obvykle mezi 2 a 3 metry, aby byl zajištěn dobrý kontakt s vlhkou půdou, která snižuje odpor uzemnění. Elektroda se umisťuje svisle, případně šikmo, ale vždy tak, aby nebyla narušena stavebními pracemi. Správná instalace elektrody výrazně ovlivňuje hodnotu odporu uzemnění a tím i schopnost bezpečného odvádění poruchových proudů.

Kontrola a měření odporu uzemnění

Po instalaci je nezbytné změřit odpor uzemnění pomocí speciálního měřicího přístroje. Hodnota odporu by měla být nižší než 10 Ω, což zajišťuje, že zemnící vodič spolehlivě odvádí poruchové proudy a umožňuje rychlý zásah jističe při poruše. Vyšší odpor může znamenat riziko nebezpečí úrazu elektrickým proudem nebo poškození elektrického zařízení. Pravidelná kontrola a měření odporu jsou klíčové součásti údržby elektroinstalace, které přispívají k dlouhodobé bezpečnosti.

1. Výběr materiálu – zvolte ocelovou tyč nebo měděnou elektrodu s vhodnými rozměry
2. Instalace elektrody – umístěte elektrodu do země v hloubce 2-3 metry pro nízký odpor
3. Měření odporu – proveďte kontrolu s přístrojem a zajistěte hodnotu pod 10 Ω
4. Připojení ochranného vodiče – propojte elektrodu s elektrickým zařízením přes vodič s nízkou impedancí
5. Ověření funkčnosti jističe – zkontrolujte, že jistič vypne při poruše v požadované době

Tip: Častá chyba je instalace elektrody do suché nebo kamenité půdy, což zvyšuje odpor uzemnění a snižuje bezpečnost. Pro koho se to hodí: správně provedené uzemnění a nulování je nezbytné v každé domácnosti i průmyslovém provozu. Není vhodné spoléhat na zastaralé nebo improvizované řešení bez pravidelné kontroly.

Správné uzemnění a nulování nejen chrání uživatele před úrazem, ale také zajišťuje spolehlivost a životnost elektrických zařízení v elektroinstalaci.

Rozdíly mezi uzemněním a nulováním pro laiky

Jaký je rozdíl mezi uzemněním a nulováním?

Uzemnění znamená přímé spojení elektrického zařízení s vodivou hmotou země, která má definovaný potenciál 0 V, pomocí nízko-odporového vodiče a zemnící elektrody. Tento spoj vytváří bezpečnou cestu pro odvod poruchových proudů, bleskových přepětí a statických výbojů. Normy IEC 60364 stanovují, že odpor zemnění by měl být u běžných instalací nižší než 10 Ω, u kritických zařízení dokonce pod 1 Ω. Nulování spočívá v propojení kovových částí elektrických zařízení s nulovým vodičem (N nebo PEN), který vede proud zpět do rozvodné sítě. Při poruše tak vzniklý zvýšený proud rychle vypne jistič, čímž se přeruší obvod a minimalizuje riziko úrazu i poškození zařízení.

Jak uzemnění a nulování spolupracují pro maximální ochranu

Uzemnění a nulování tvoří v elektroinstalaci komplementární systém ochrany proti úrazu elektrickým proudem. Uzemnění odvádí poruchové proudy do země, čímž zabraňuje vzniku nebezpečného napětí na kovových částech zařízení. Nulování zase umožňuje rychlé vypnutí jističe díky spojení poruchových kovových částí s nulovým vodičem, což přeruší elektrický obvod. Tento princip spolu s jističem zajišťuje, že při poruše dojde k automatickému odpojení napájení, čímž se minimalizuje riziko úrazu i poškození elektrozařízení. Podle normy IEC 60364 musí být oba systémy navrženy a provedeny tak, aby splňovaly limity impedance a zajišťovaly spolehlivost ochrany.

Obě metody jsou tedy nezbytné a vzájemně se doplňují – uzemnění funguje jako pasivní ochrana odváděním poruchových proudů do země, zatímco nulování představuje aktivní ochranu rychlým vypnutím napájení. V praxi se často používá kombinace systémů TN-S nebo TT, kde je uzemnění a nulování správně odděleno a koordinováno.

Tip: Častou chybou je zaměňovat uzemnění s nulováním, což vede k nesprávnému připojení ochranného vodiče a může způsobit nebezpečné napětí na kovových částech zařízení. Pro bezpečnou elektroinstalaci je nutné dodržet normu IEC 60364 a zajistit, aby uzemnění mělo odpor pod 10 Ω a nulování splňovalo požadavky na limit impedance a spolehlivost propojení vodiče PEN.

Pro koho se to hodí: Uzemnění i nulování jsou základními prvky ochrany v domácích i průmyslových elektroinstalacích do 1000 V.

Pro koho NE: Nulování není vhodné v sítích s vysokým rizikem přerušení vodiče PEN, kde se preferuje systém s odděleným ochranným vodičem PE (např. TN-S).

Technické normy a bezpečnostní požadavky na uzemnění a nulování

Norma IEC 60364 představuje základní technické normy a bezpečnostní požadavky, které musí elektroinstalace v domácnostech splňovat, aby byla zajištěna elektrická bezpečnost. Podle této normy musí být odpor uzemnění nižší než 10 Ω, což zajišťuje efektivní odvod elektrického proudu do elektrické země a tím minimalizuje riziko úrazu elektrickým proudem. Správné uzemnění a nulování chrání elektrické zařízení a zároveň zabraňuje spouštění jističe při běžném provozu.

Pro bezpečnost je také důležité dodržet minimální vzdálenost elektrických zásuvek od topných a plynových potrubí, která činí nejméně 500 mm. Tento požadavek snižuje riziko vzniku jisker či zkratů v blízkosti hořlavých nebo tlakových systémů. Ochranný vodič, který je součástí elektroinstalace, musí být správně propojen s uzemněním, aby bylo možné účinně odvádět případné poruchové proudy.

Návod na uzemnění a nulování krok za krokem

Jak poznat správné uzemnění a nulování? Základním krokem je měření odporu uzemnění specializovaným přístrojem, přičemž hodnota nesmí překročit 10 Ω. Instalace musí být provedena v souladu s normou IEC 60364 a elektroinstalace pravidelně kontrolována, aby byla zachována požadovaná elektrická bezpečnost. Dodržování těchto pravidel je nezbytné nejen pro správnou funkci elektrického zařízení, ale především pro ochranu uživatelů před úrazem elektrickým proudem.

Dopady nesprávného uzemnění a nulování na bezpečnost

Nesprávné uzemnění vede k tomu, že na kovových částech elektrických zařízení může vzniknout nebezpečné dotykové napětí přesahující bezpečnou hranici 50 V, což výrazně zvyšuje riziko úrazu elektrickým proudem. Podle normy IEC 60364 musí být odpor zemnicí soustavy nižší než 10 Ω, ideálně pod 1 Ω u kritických aplikací, aby došlo k rychlému odvodu poruchového proudu do země. Pokud je tento odpor vyšší, poruchový proud nemusí být dostatečně silný k okamžitému vypnutí jističe, čímž se prodlužuje doba expozice nebezpečnému napětí.

Nesprávné nulování představuje riziko zejména při použití vodiče PEN, který kombinuje funkce nulového a ochranného vodiče. Porucha nebo přerušení vodiče PEN může způsobit vznik nebezpečného napětí na kovových částech zařízení, protože nulový vodič přestává být referenčním potenciálem 0 V. V takovém případě může na těchto částech vzniknout napětí až do výše fázového napětí (230 V v domácnostech), což výrazně zvyšuje pravděpodobnost úrazu. Navíc vysoký proud protékající vodičem PEN při poruše může poškodit elektroinstalaci a způsobit požár.

Častou chybou v praxi je nesprávné propojení ochranného vodiče (PE) s nulovým vodičem (N nebo PEN) mimo předepsané body, což je v rozporu s normou IEC 60364 a vede k nebezpečným zemním smyčkám. Tyto smyčky mohou způsobovat šumy, poruchy a zvýšené riziko úrazu. Správné provedení vyžaduje oddělení vodičů PE a N v rozvaděči a použití hvězdicového uzemnění, kdy jsou všechny zemnící vodiče spojeny v jednom bodě.

Tip: Pro koho se uzemnění a nulování hodí a pro koho ne? Správné uzemnění a nulování jsou nezbytné pro všechny elektrické instalace do 1000 V, zejména v domácnostech, průmyslových objektech a zdravotnických zařízeních, kde je nutná vysoká úroveň bezpečnosti. Naopak systémy nulování s vodičem PEN se nedoporučují v nových instalacích a kritických provozech kvůli riziku přerušení vodiče a vzniku nebezpečného napětí.

Pro zajištění bezpečnosti je nezbytné pravidelné měření odporu uzemnění pomocí speciálních přístrojů a kontrola funkčnosti jističů. Rychlé vypnutí jističe při poruše musí nastat do 0,2 sekundy, aby se minimalizovalo riziko úrazu. Nedodržení těchto parametrů výrazně zvyšuje pravděpodobnost úrazu elektrickým proudem a poškození zařízení.

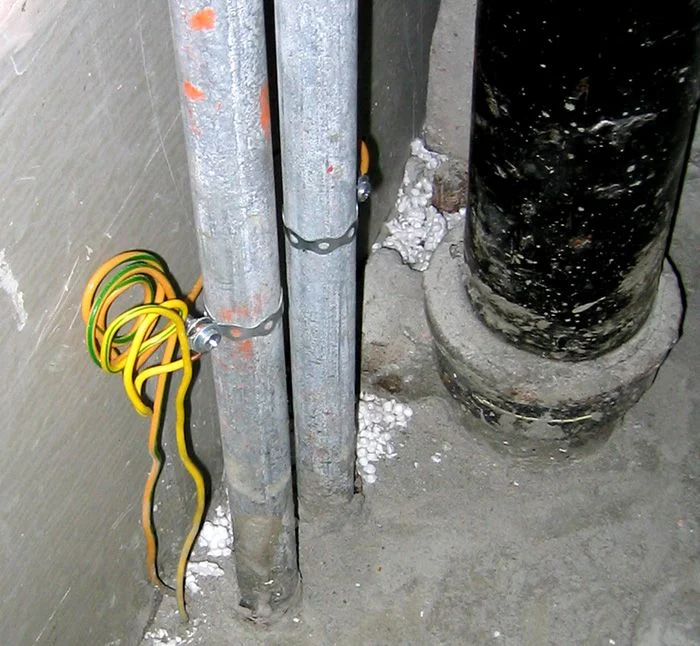

Kromě toho je zakázáno používat jako uzemňovací prvky plynová, topná nebo vodovodní potrubí, protože mohou být přerušena a neplní funkci bezpečného odvodu proudu. Správné uzemnění vyžaduje použití měděných nebo pozinkovaných elektrod s minimální délkou 2 metry a průměrem 10 mm, které jsou odolné vůči korozi a zajišťují trvalý kontakt se zemí.

Dodržování těchto technických požadavků a norem výrazně snižuje riziko vzniku nebezpečného napětí na kovových částech zařízení a zajišťuje rychlé vypnutí jističe při poruše, čímž chrání uživatele před úrazem elektrickým proudem. V případě pochybností doporučuji konzultaci s kvalifikovaným elektrikářem a pravidelnou revizi elektroinstalace.

Praktické rady pro modernizaci starých rozvodů

Při modernizaci starých rozvodů je klíčové přejít na systémy TN-C-S nebo TN-S, které zajišťují oddělení ochranného vodiče (PE) a nulového vodiče (N). Toto rozdělení výrazně zvyšuje elektrickou bezpečnost a spolehlivost elektroinstalace tím, že snižuje riziko úrazu elektrickým proudem a zajišťuje správnou funkci jističů. Starší systémy často využívají nulování, kde je ochranný vodič kombinovaný s nulovým, což nemusí odpovídat současným normám a zvyšuje riziko poruch. Modernizace elektroinstalace by měla začít měřením odporu elektrické země, které umožní správné uzemnění rozvodů.

Praktické tipy pro uzemnění a nulování v elektroinstalaci zahrnují kontrolu stávajícího stavu vodičů a výměnu rozvodů tak, aby bylo možné zavést systém TN-C-S nebo TN-S. Tento postup je vhodný pro domácnosti a objekty, kde je potřeba zvýšit ochranu elektrických zařízení a zajistit bezpečné rozložení elektrické země. Pro koho modernizace není ideální, jsou menší objekty s minimálním odběrem elektřiny a bez požadavku na přísné bezpečnostní normy.

Jak měřit odpor uzemnění a interpretovat výsledky

Měření odporu uzemnění patří k základním kontrolám elektrické bezpečnosti v elektroinstalaci. Správná elektrická zem by měla mít odpor nižší než 10 Ω, což zajišťuje spolehlivý odvod nežádoucího proudu do země a tím ochranu elektrického zařízení i uživatelů. K měření odporu uzemnění se používají specializované měřicí přístroje, které umožňují přesný záznam hodnoty odporu ochranného vodiče a samotné zemní elektrody.

Pokud naměřený odpor překročí hodnotu 10 Ω, signalizuje to možné poškození nebo zhoršení stavu uzemnění, což vyžaduje údržbu elektroinstalace nebo opravu. Vyšší odpor může být způsoben korozí zemní elektrody, přerušením vodiče nebo nevhodným zapojením. Pravidelné kontroly a měření odporu uzemnění proto pomáhají předcházet poruchám jističů a zajišťují správné fungování nulování i ochranných systémů.

Jak jednoduše vysvětlit uzemnění a nulování

Uzemnění funguje jako bezpečný odvod elektrického proudu do země přes ochranný vodič, zatímco nulování zajišťuje spolehlivé spojení s nulovým vodičem v elektroinstalaci. Správná funkce obou systémů závisí na nízkém odporu uzemnění, který je možné ověřit právě měřením odporu.

Časté dotazy k uzemnění a nulování

Otázka: Co je to uzemnění?

Uzemnění znamená propojení elektrického zařízení s elektrickou zemí přes vodič s odporem obvykle pod 10 Ω, aby se zajistil bezpečný odvod poruchových proudů a minimalizovalo riziko úrazu.

Otázka: Co znamená nulování v elektroinstalaci?

Nulování spočívá v propojení kovových částí elektrického zařízení s nulovým vodičem (N nebo PEN), což umožňuje rychlé vypnutí jističe při poruše.

Otázka: Jaký je rozdíl mezi uzemněním a nulováním?

Uzemnění vede poruchový proud přímo do země, nulování ho vrací do elektrické sítě přes nulový vodič pro aktivaci jističe. Oba způsoby zvyšují elektrickou bezpečnost, ale fungují odlišně.

Otázka: Jaké jsou typy uzemnění?

Typy uzemnění zahrnují přirozené elektrody, jako jsou kovové potrubí, a umělé elektrody – ocelové tyče dlouhé 2-3 metry a průměru 30-50 mm.

Otázka: Jak se provádí měření odporu uzemnění?

Měření odporu uzemnění probíhá přístrojem pro měření zemních odporů. Bezpečná hodnota odporu je pod 10 Ω, při vyšších hodnotách je nutná údržba.

Otázka: Proč je uzemnění důležité?

Uzemnění zajišťuje bezpečnost tím, že odvede poruchové proudy do země, čímž snižuje riziko úrazu elektrickým proudem u elektrických zařízení.

Otázka: Jak daleko musí být zásuvky od potrubí?

Elektrické zásuvky musejí být umístěny minimálně 500 mm od topných, plynových a vodovodních potrubí podle normy IEC 60364.

Otázka: Co se stane při nesprávném uzemnění nebo nulování?

Nesprávné uzemnění nebo nulování může způsobit nebezpečné napětí na kovových částech zařízení, což zvyšuje riziko úrazu.

Otázka: Jak modernizovat staré rozvody s nulováním?

Doporučuje se přechod na systém TN-C-S nebo TN-S, kde jsou vodiče PE a N oddělené, což zvyšuje bezpečnost elektroinstalace.

Otázka: Jak poznat správné uzemnění?

Správné uzemnění má odpor pod 10 Ω, je provedeno zemnící elektrodou a propojeno nízko-odporovým ochranným vodičem podle normy IEC 60364.

Otázka: Co je zemnící elektroda?

Zemnící elektroda je kovový prvek, například ocelová tyč délky 2-3 metry, zakopaný v zemi, který slouží k uzemnění elektrických zařízení.

Otázka: Jak funguje jistič v nulování?

Jistič vypne elektrický proud při poruše díky poklesu impedance v nulovacím obvodu, což chrání uživatele před úrazem.

Otázka: Je možné provést uzemnění v bytě?

Ano, uzemnění lze zajistit pomocí zemnících elektrod nebo připojením k přirozenému uzemnění budovy s odporem pod 10 Ω.

Otázka: Jak často se měří odpor uzemnění?

Odpor uzemnění by měl být měřen minimálně jednou ročně, aby byla zachována bezpečnost elektroinstalace.

Otázka: Může být vodič PEN nebezpečný?

Ano, pokud vodič PEN selže, na kovových částech může vzniknout nebezpečné napětí, proto je nutné správné a pravidelné ověřování nulování a uzemnění.

Odborná rada: Při potížích s uzemněním a nulováním doporučuji konzultaci s kvalifikovaným elektrikářem, který provede měření a navrhne správná opatření.
