Jak bezpečně a efektivně zapojit třífázový elektromotor na 220 V
Provoz třífázového elektromotoru v jednofázové síti 230 V vyžaduje úpravu zapojení vinutí do trojúhelníku a přidání vhodného běhového kondenzátoru pro vytvoření fázového posunu. Tento postup umožňuje využít průmyslové stroje v běžných dílenských podmínkách, přičemž je nutné počítat s poklesem výkonu motoru na přibližně 70 procent původní hodnoty. Správné dimenzování kapacity kondenzátorů a kontrola štítkových údajů motoru jsou klíčové parametry pro bezpečný a dlouhodobý chod zařízení.
Hlavní poznatky
- Třífázový elektromotor určený pro 380 V lze připojit do jednofázové sítě 220 V pouze s použitím kondenzátorů.
- Kapacita kondenzátorů se typicky pohybuje kolem 50-100 μF na 1 kW výkonu motoru s provozním napětím min. 250 V.
- Přímé připojení (DOL) způsobuje záběrový proud až 6-7násobek jmenovitého proudu motoru.
- Metoda hvězda/trojúhelník snižuje záběrový proud na cca 30 % rozběhového proudu DOL.
- Pro bezpečný provoz a správné jištění se doporučuje tepelná ochrana a správná dimenzace kabeláže.

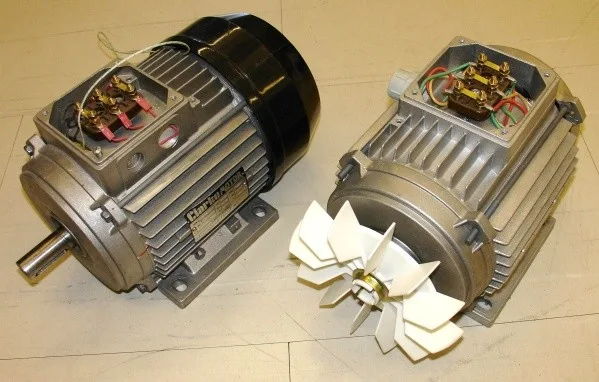

Jak připojit třífázový elektromotor do jednofázové sítě 220 V pomocí kondenzátorů
Pro připojení třífázového elektromotoru do jednofázové sítě 220 V se využívá takzvané Steinmetzovo zapojení, které pomocí kondenzátorů simuluje chybějící fáze. Tento postup vytvoří potřebný fázový posun, bez kterého by se motor nerozběhl nebo by neměl dostatečný výkon.
Jak připojit třífázový elektromotor 1,1 kW do jednofázové sítě pomocí kondenzátorů
U motorů s výkonem 1,1 kW je nezbytné zvolit správnou kapacitu kondenzátorů, aby nedocházelo k přehřívání vinutí. Základní pravidlo pro výpočet kapacity v jednofázové síti 220 V udává hodnotu přibližně 70 až 100 μF na 1 kW instalovaného výkonu.
- Rozběhový kondenzátor: 200 μF (krátkodobé zvýšení rozběhového momentu).
- Běhový kondenzátor: 80-100 μF (trvalý provoz a udržení fázového posunu).
- Napětí kondenzátorů: musí být minimálně 400 V AC.
| Komponenta | Doporučená kapacita (pro 1,1 kW) | Funkce |
|---|---|---|
| Běhový kondenzátor | 80-100 μF | Udržení točivého pole |
| Rozběhový kondenzátor | 200 μF | Zvýšení momentu při startu |
Odborná rada: Pokud motor při startu nedokáže překonat mechanický odpor, zvyšte kapacitu rozběhového kondenzátoru, nikoliv však běhového, který by způsobil nadměrný odběr proudu a následné spálení motoru.
Jak připojit kondenzátor k třífázovému motoru na 220 V
Při instalaci postupujte systematicky a dbejte na správné dimenzování kabeláže, aby nedošlo k úbytku napětí. Steinmetzovo zapojení vyžaduje zapojení vinutí motoru do trojúhelníku, což je u většiny motorů určených pro 400/230 V standardní postup.
- Připojte fázový vodič a nulový vodič ze sítě přímo na dvě svorky vinutí motoru.
- Zapojte běhový kondenzátor mezi jednu z přívodních fází a volnou třetí svorku vinutí.
- Připojte rozběhový kondenzátor paralelně k běhovému pomocí tlačítkového spínače pro krátkodobé sepnutí.
- Ověřte směr otáčení a v případě potřeby prohoďte připojení kondenzátoru na třetí svorku.
Častá chyba: Ponechání rozběhového kondenzátoru trvale v obvodu po rozběhu motoru. Rozběhový kondenzátor musí být po dosažení provozních otáček odpojen, jinak hrozí jeho destrukce.
Tato metoda se hodí pro lehké zátěže, jako jsou ventilátory nebo čerpadla. Pro náročné aplikace s vysokým rozběhovým momentem je vhodnější zvolit frekvenční měnič, který zajistí plynulý rozběh bez nutnosti složitého přepínání kondenzátorů.
Kdy a jak použít zapojení motoru do hvězdy a trojúhelníku při 220 V
Při provozu třífázového motoru v jednofázové síti 230 V (označované často jako 220 V) je klíčové správné zvolení konfigurace vinutí pro dosažení optimálního chodu. Níže uvedená tabulka shrnuje základní rozdíly v chování motoru při různých typech zapojení.
| Parametr | Zapojení do hvězdy | Zapojení do trojúhelníku |
|---|---|---|
| Záběrový proud | 30 % hodnoty DOL | 100 % (přímý start) |
| Rozběhový moment | 25 % hodnoty DOL | 100 % (plný moment) |
| Hlavní využití | Start motoru | Trvalý provoz (jmenovitý výkon) |
Kdy zapojit motor do hvězdy při 220 V
Zapojení do hvězdy využijete především ve fázi startu, kdy je potřeba omezit proudové rázy v síti. Tato metoda snižuje záběrový proud na přibližně 30 % a rozběhový moment na 25 % oproti přímému připojení DOL. U aplikací, jako jsou ventilátory nebo čerpadla s nízkým protitlakem, toto zapojení umožňuje hladký náběh bez nadměrného namáhání instalace. Odborná rada: Vždy ověřte štítek motoru, zda je schopen trvalého provozu v daném napětí, jinak hrozí přehřátí vinutí. Kdy zapojit motor do hvězdy při 220 V? Odpověď je jednoznačná: při požadavku na měkký start, pokud zátěž nevyžaduje plný točivý moment okamžitě po zapnutí. Pokud motor po rozběhu nedosahuje výkonu, je nutné přepnutí do trojúhelníku pro využití plné kapacity stroje.
Jak zapojit motor hvězda trojúhelník při 220 V
Automatizované zapojení třífázového elektromotoru do sítě 220 V pomocí přepínače hvězda trojúhelník vyžaduje kvalitní spínací zařízení. Proces probíhá tak, že motor nejprve startuje v konfiguraci hvězda, čímž se drasticky snižuje záběrový proud. Jakmile motor dosáhne 80 až 85 % své jmenovité rychlosti, spínací mechanismus provede přepnutí do trojúhelníku. Častá chyba: Předčasné přepnutí nebo špatné dimenzování kabeláže vede k poškození motoru nebo výpadku jištění. Pro moderní aplikace se místo mechanických přepínačů častěji volí frekvenční měnič nebo softstartér, které řídí rozběh plynuleji a efektivněji. Toto zapojení se hodí pro stroje s vysokou setrvačností, ale není vhodné pro motory, které startují pod plným mechanickým zatížením, kde by nízký rozběhový moment způsobil selhání procesu.
Bezpečnostní opatření a správné dimenzování kabeláže a jištění pro 220 V připojení motoru
Bezpečnostní opatření při připojování třífázových motorů na 220 V vyžadují precizní přístup k elektrické instalaci, aby nedošlo k poškození vinutí nebo vzniku požáru. Dodržení správných parametrů a ochrana proti přetížení jsou klíčové pro bezpečný provoz motoru v jednofázové síti.
Dimenzování kabeláže
Správné dimenzování kabeláže je zásadní pro eliminaci úbytků napětí, které mohou negativně ovlivnit rozběh motoru s kondenzátorem. Pro běžné výkony motorů do 2,2 kW při zapojení třífázového motoru na 220 V doporučuji měděné vodiče o průřezu minimálně 2,5 mm2. Pokud je délka přívodního vedení delší než 20 metrů, zvolte průřez 4 mm2, aby se předešlo přehřívání kabelu. Vždy používejte ohebné kabely s odpovídající izolací pro dané prostředí. Častá chyba: podcenění průřezu vodičů vede k poklesu napětí na svorkách motoru, což způsobuje selhání rozběhu, zejména pokud využíváte rozběhový kondenzátor.
Typy jištění motoru
Jištění motoru musí reflektovat specifika jednofázového napájení, kde dochází k vyššímu odběru proudu při startu. Základní ochranu tvoří motorové jističe nastavené přesně na jmenovitý proud štítkového údaje motoru. Jako doplňkovou ochranu proti zkratu využijte pojistky typu aM, které jsou odolné vůči krátkodobým proudovým špičkám při startu. Proudová relé instalovaná v obvodu zajišťují včasné odpojení při přetížení nebo výpadku fáze.
Odborná rada: Pro plynulý rozběh a elektronickou ochranu motoru se v moderních instalacích stále častěji používá frekvenční měnič, který nahrazuje nutnost řešit složité přepínání kondenzátorů.
- Provozní teplota motoru musí být v rozmezí – 20 °C až +40 °C.
- Instalujte motorové jističe v blízkosti zdroje napájení.
- Pravidelně kontrolujte dotažení svorkovnice, kde se kabeláž připojuje.
- Nepoužívejte jističe s vypínací charakteristikou B pro motory s velkým záběrovým momentem.
Toto zapojení se hodí pro dílenské stroje s nižším zatížením, zatímco pro aplikace s vysokým rozběhovým momentem není připojení přes kondenzátor vhodné a doporučuji zvážit výměnu za jednofázový motor nebo použití frekvenčního měniče.
Jak správně přepnout směr otáčení třífázového elektromotoru
Při provozu v jednofázové síti 220 V určuje směr otáčení motoru vzájemné zapojení běhového kondenzátoru vůči vinutí. Pokud potřebujete změnit směr otáčení motoru, musíte fyzicky změnit zapojení kondenzátoru mezi jednotlivými svorkami motoru. V praxi to znamená přepojení přívodního vodiče kondenzátoru z jedné svorky vinutí na druhou. Častá chyba při připojování třífázového motoru do 220 V sítě spočívá v nedostatečné izolaci spojů, proto vždy zajistěte, aby byly všechny svorky pevně dotaženy a izolovány.
- Odpojení napájení – před jakoukoli manipulací s vodiči fyzicky odpojte zařízení od sítě 220 V.
- Přepojení kondenzátoru – přesuňte vodič kondenzátoru z druhé fáze na třetí svorku vinutí motoru.
- Kontrola zapojení – ověřte správné dotažení všech kontaktů a pevné usazení běhového kondenzátoru.
- Krátkodobý test – zapněte motor na několik sekund a vizuálně zkontrolujte požadovaný směr otáčení.
Tato úprava se hodí pro jednoduché aplikace bez požadavku na častou změnu chodu. Pokud potřebujete motor často reverzovat, zvažte raději využití frekvenčního měniče, který zajistí plynulý rozběh i změnu směru bez nutnosti přepojování kabeláže. Pamatujte, že při použití rozběhového kondenzátoru je nutné správné dimenzování kabeláže, aby nedošlo k přehřívání přívodních vodičů. Pro zajištění dlouhé životnosti motoru vždy dodržujte parametry uvedené na štítku stroje.
Použití softstartérů a frekvenčních měničů pro připojení třífázových motorů na 220 V
Pokud realizujete připojení třífázového elektromotoru na 220 V, narazíte na problém s vysokým záběrovým proudem, který může přetěžovat domácí síť. Softstartér představuje efektivní řešení, neboť postupně zvyšuje napětí a tím snižuje rozběhový proud motoru na bezpečnou úroveň. Pro pokročilejší aplikace je vhodnější frekvenční měnič, který umožňuje plynulou regulaci otáček a udržuje rozběhový proud v rozmezí 0,5 až 1násobku jmenovitého proudu motoru.
Výhody a možnosti zapojení motoru přes frekvenční měnič
Frekvenční měnič je ideální volbou pro aplikace vyžadující proměnlivé otáčky, zatímco softstartér postačí pro stroje s konstantním provozem. Při výběru měniče pro připojení třífázového elektromotoru na 220 V vždy zkontrolujte parametry napájení, neboť většina měničů vyžaduje vstupní jednofázové napětí 230 V a poskytuje výstupní třífázové napětí.
- Softstartér eliminuje mechanické rázy při startu stroje.
- Frekvenční měnič zajišťuje plynulý rozběh a přesné řízení krouticího momentu.
- Správné dimenzování kabeláže je nutné pro bezpečný přenos výkonu mezi měničem a motorem.
Odborná rada: Častou chybou je podcenění tepelné ochrany při dlouhodobém provozu na nízkých otáčkách. Uvědomte si, že frekvenční měnič se hodí pro čerpadla nebo ventilátory, ale není vhodný pro aplikace vyžadující vysoký záběrový moment při nulových otáčkách, kde by motor bez externího chlazení mohl shořet.
Časté dotazy (FAQ) k připojení třífázového elektromotoru na 220 V
Otázka: Jak připojit třífázový elektromotor do jednofázové sítě 220 V?
Použijte rozběhový kondenzátor cca 200 μF a běhový kondenzátor 80-100 μF podle výkonu motoru, zapojte je podle Steinmetzova schématu mezi fázi a motorové svorky.
Otázka: Kdy je vhodné použít zapojení motoru do hvězdy?
Zapojení do hvězdy se používá při startu motoru, snižuje záběrový proud na 30 % a rozběhový moment na 25 % oproti přímému připojení.
Otázka: Jak správně dimenzovat kondenzátory pro třífázový motor na 220 V?
Kapacita se stanovuje na 50-100 μF na 1 kW výkonu motoru, provozní napětí kondenzátorů by mělo být minimálně 250 V.
Otázka: Jak zajistit bezpečnost při připojování třífázového motoru na 220 V?
Používejte tepelná relé, pojistky typu aM, správně provádějte dimenzování kabeláže a pravidelně kontrolujte stav izolace a uzemnění.
Otázka: Jak přepnout směr otáčení třífázového motoru?
Přehodíte dvě fáze na svorkovnici nebo změníte zapojení kondenzátorů, vždy při odpojeném napájení a s dodržením bezpečnostních opatření.
Otázka: Co je Steinmetzovo zapojení?
Je způsob připojení kondenzátorů k motoru pro vytvoření fázového posunu nezbytného pro běh motoru v jednofázové síti.
Otázka: Jaký je maximální rozběhový proud při přímém připojení motoru (DOL)?
Záběrový proud může dosahovat 6-7násobku jmenovitého proudu, u těžkých rozběhů až 9-10násobku.
Otázka: Jaké jsou výhody použití softstartéru?
Softstartér omezuje rozběhový proud a moment, snižuje mechanické namáhání a prodlužuje životnost motoru.
Otázka: Jak správně dimenzovat kabeláž pro motor na 220 V?
Podle výkonu motoru a délky vedení zvolte průřez kabelu, který zajistí bezpečný proudový průchod bez přehřívání.
Otázka: Co znamená skluz motoru?
Skluz je rozdíl mezi synchronní a skutečnou rychlostí motoru, typicky 3-5 % u asynchronních motorů.
Otázka: Jaký kondenzátor použít pro rozběh motoru 1,1 kW?
Rozběhový kondenzátor cca 200 μF a běhový 80-100 μF s provozním napětím min. 250 V.
Otázka: Proč používat tepelnou ochranu motoru?
Aby se zabránilo přehřátí motoru a poškození izolace, což prodlužuje životnost zařízení.
Otázka: Jak často kontrolovat připojení motoru?
Doporučuje se pravidelná kontrola minimálně jednou ročně, včetně izolace a svorek.
Otázka: Jak zapojit motor do trojúhelníku?
Spojte svorky motoru podle schématu pro trojúhelník, což umožní připojení na plné napětí s vyšším momentem.
Otázka: Jak ovlivňuje připojení do hvězdy provoz motoru?
Snižuje napětí na vinutí a tím i rozběhový proud, vhodné pro lehké zátěže a omezení mechanického namáhání.
Odborná rada: Častá chyba při zapojení třífázového motoru na 220 V spočívá v poddimenzování běhového kondenzátoru, což vede k přehřívání vinutí. Toto zapojení se hodí pro lehké pohony, jako jsou ventilátory či čerpadla, ale není vhodné pro stroje s vysokým záběrovým momentem, kde doporučuji použít frekvenční měnič.
