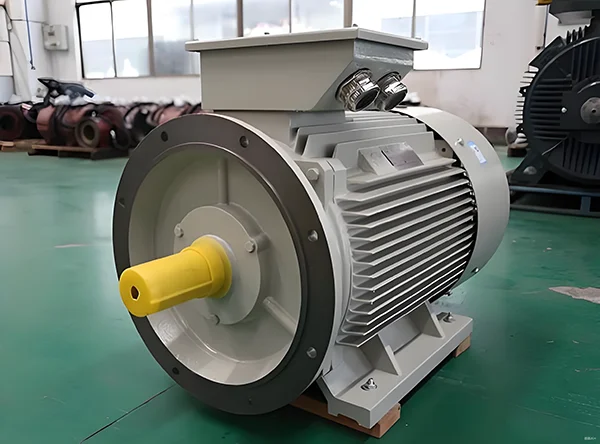

Jak správně připojit třífázový motor krok za krokem v praxi

Správné zapojení motoru na třífázové napětí vyžaduje přesné dodržení pořadí fází a správnou volbu konfigurace vinutí do hvězdy nebo trojúhelníku. Bezpečná instalace začíná kontrolou štítkových údajů a správným nastavením jističe motoru, který chrání zařízení před tepelným přetížením. Následující postup vám pomůže provést instalaci odborně a předejít poškození elektrických komponentů.

Přehled zapojení do hvězdy (Y) a trojúhelníku (Δ) u třífázových motorů

Správné zapojení třífázového motoru do hvězdy nebo trojúhelníku závisí na výkonu motoru a napětí vaší elektrické sítě 230/400 V při frekvenci 50 Hz. Motory s výkonem do 3 kW se standardně zapojují do hvězdy, zatímco motory s výkonem nad 4 kW vyžadují zapojení do trojúhelníku pro dosažení plného výkonu při jmenovitém napětí.

Co znamená hvězdné a trojúhelníkové zapojení u třífázového motoru

Zapojení motoru určuje, jakým způsobem jsou vinutí statoru připojena k přívodním fázím. Při zapojení do hvězdy (Y) jsou konce všech tří vinutí spojeny v jednom uzlovém bodě, zatímco začátky jsou připojeny k fázím L1, L2 a L3. Napětí na každém vinutí je v tomto případě 230 V. U zapojení do trojúhelníku (Δ) jsou vinutí spojena do uzavřené smyčky, kde konec jednoho vinutí sousedí se začátkem dalšího, což vystavuje každé vinutí plnému sdruženému napětí 400 V.

• Zapojení do hvězdy (Y): Používá se pro rozběh motoru nebo trvalý provoz menších motorů do 3 kW, snižuje rozběhový proud.
• Zapojení do trojúhelníku (Δ): Využívá se pro trvalý provoz motorů nad 4 kW, zajišťuje maximální točivý moment a výkon motoru.

Odborná rada: Před připojením vždy zkontrolujte štítek motoru. Častá chyba spočívá v zapojení motoru do trojúhelníku na 400 V, pokud je štítkově určen pouze pro hvězdu na 400 V, což vede k okamžitému spálení vinutí.

Toto zapojení se hodí pro standardní průmyslové aplikace v síti 230/400 V. Pro někoho, kdo vyžaduje plynulou regulaci otáček nebo měkký rozběh, je však vhodnější použít frekvenční měnič, který umožňuje elektronicky měnit parametry napájení bez nutnosti mechanického přepínání cívek. Vždy dbejte na to, aby byl jistič motoru správně dimenzován podle jmenovitého proudu uvedeného na štítku, čímž zajistíte bezpečnost při zapojení.

Podrobný postup fyzického připojení vodičů třífázového motoru

Fyzické zapojení vyžaduje naprostou přesnost a dodržení technických norem, neboť jak uvádí encyklopedie Wikipedia u hesla třífázový motor, správná konfigurace vinutí je základním předpokladem pro efektivní přeměnu elektrické energie na mechanickou práci. Následující postup připojení třífázového motoru do sítě představuje ověřenou metodiku, jak zajistit bezpečný chod zařízení.

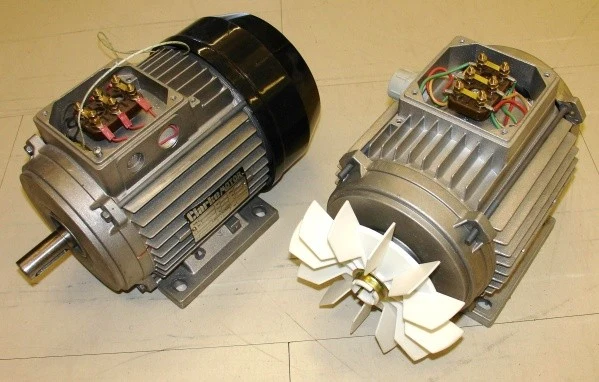

Jak správně identifikovat svorky a vodiče třífázového motoru

Před zahájením práce musíte vždy provést vizuální kontrolu výrobního štítku motoru, který definuje přípustné napětí a způsob zapojení do hvězdy nebo trojúhelníku. Svorky motoru jsou standardně označeny jako U, V a W, přičemž tyto výstupy odpovídají jednotlivým fázím přívodního kabelu. Napájecí vodiče L1, L2 a L3 musí odpovídat standardizovanému barevnému značení, kde se nejčastěji setkáte s hnědou, černou a šedou barvou pro fáze.

Odborná rada: Vždy používejte multimetr pro ověření beznapěťového stavu před manipulací s kabely. Častá chyba při zapojení spočívá v záměně ochranného vodiče (zelenožlutý) s pracovními fázemi, což vede k okamžitému vybavení jističe motoru nebo vážnému úrazu. Pokud si nejste jisti identifikací svorkovnice, vždy nahlédněte do přiložené dokumentace k motoru, kde je schéma zapojení pro konkrétní model. Správná identifikace svorek U, V, W a napájecích vodičů L1, L2, L3 přímo zabraňuje nesprávnému zapojení a následnému poškození vinutí motoru. Pamatujte, že toto zapojení se hodí pro průmyslové pohony a čerpadla, ale není vhodné pro laické pokusy bez základní znalosti elektrotechniky.

Postup připojení vodičů k motoru a napájení

Samotný postup připojení třífázového motoru do sítě provádějte s důrazem na mechanickou pevnost spojů a správnou orientaci fází. Pro bezchybnou instalaci postupujte podle následujících bodů:

1. Odizolování vodičů – odstraňte izolaci z konců kabelů v délce 10 až 12 mm tak, aby nedošlo k poškození měděných vláken.
2. Nasazení dutinek – na všechny konce slaněných vodičů nalisujte vhodné kabelové dutinky, které zajistí dokonalý elektrický kontakt ve svorkovnici.
3. Fixace vodičů – vložte vodiče L1, L2 a L3 do svorek U, V a W a pevně dotáhněte šrouby momentovým šroubovákem dle specifikace výrobce.
4. Kontrola spoje – zatáhněte za každý vodič, abyste ověřili, že je pevně uchycen a nehrozí jeho uvolnění vibracemi během provozu.
5. Nastavení směru otáčení motoru – po prvním krátkém spuštění zkontrolujte směr otáčení hřídele a v případě potřeby prohoďte libovolné dvě fáze na svorkovnici.

Tip: Pro plynulý rozběh a možnost regulace otáček doporučuji použít frekvenční měnič, který výrazně snižuje mechanické namáhání motoru při startu.

Bezpečnost při zapojení vyžaduje, aby byly všechny spoje čisté a dotažené na požadovaný moment. Uvědomte si, že špatně dotažený spoj zvyšuje přechodový odpor, což vede k lokálnímu přehřívání svorkovnice a může způsobit požár. Pokud instalujete motor do náročného provozu, vždy doplňte jistič motoru, který zajistí ochranu proti přetížení a výpadku jedné z fází. Tento postup připojení třífázového motoru do sítě je univerzální pro běžné asynchronní motory napájené napětím 400V. Pokud provádíte zapojení v rámci většího systému, vždy ověřte, zda je motor správně uzemněn na určený zemnící bod svorkovnice.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Bezpečnostní opatření při instalaci a zapojení třífázového motoru

Práce s elektrickým zařízením vyžaduje důsledné dodržování předpisů, neboť třífázové napětí představuje při neodborné manipulaci vysoké riziko úrazu elektrickým proudem. Bezpečnostní opatření musí vždy začínat úplným vypnutím napájení a zajištěním hlavního vypínače v poloze vypnuto. Následně ověřte stav beznapěťového stavu certifikovanou zkoušečkou na všech fázových svorkách L1, L2 a L3. Před zahájením prací se ujistěte, že jistič motoru je zajištěn proti neoprávněné manipulaci, například uzamčením ovládacího prvku.

Ochranné pomůcky jsou při manipulaci s motorem nezbytností, nikoliv volbou. Používejte vždy dielektrické rukavice, ochranné brýle proti odletujícím částicím a pracovní obuv s certifikovanou izolací podešve. Při samotném zapojení motoru dbejte na to, aby veškeré svorky byly dotaženy na předepsaný moment, čímž předejdete vzniku přechodových odporů a následnému přehřívání kontaktů. Uvolněný spoj může způsobit obloukový výboj, který trvale poškodí svorkovnici motoru.

Jištění motoru a prevence poškození zařízení

Správné jištění motoru je klíčovým prvkem, který chrání vinutí před zničením při přetížení nebo zkratu. Pro ochranu proti zkratu použijte pojistky typu aM (pomalé pojistky) nebo motorové spouštěče nastavené přesně na jmenovitý proud motoru uvedený na štítku. Pro ochranu proti přetížení slouží nadproudová relé, která musíte dimenzovat podle jmenovitého proudu. Pokud plánujete zapojení třífázového motoru přes frekvenční měnič, věnujte pozornost nastavení parametrů ochrany přímo v softwarovém rozhraní měniče, kde definujete mezní hodnoty proudu.

Jak postupovat při připojení třífázového motoru, aby nedošlo k poškození:

• Ověřte shodu napětí na štítku motoru se sítí 400V a zvolte správnou topologii hvězda a trojúhelník.
• Zkontrolujte utažení všech šroubových spojů v připojovací svorkovnici pro zamezení přechodových odporů.
• Použijte průřez vodičů odpovídající jmenovitému příkonu a délce vedení dle platných norem ČSN.
• Připojte ochranný vodič (PE) na zemnicí svorku motoru pro zajištění bezpečnosti při poruše.
• Změřte izolační stav vinutí vůči kostře motoru před prvním spuštěním pomocí megmetu.

Odborná rada: Častá chyba spočívá v podcenění volby mezi zapojením hvězda a trojúhelník u motorů nad 4 kW. Pokud motor není určen pro trvalý provoz v trojúhelníku při napětí 400V, hrozí jeho okamžité přehřátí a vyhoření vinutí. Vždy se řiďte údaji na výrobním štítku, který definuje přípustné napěťové úrovně pro konkrétní topologii zapojení.

Tento postup je vhodný pro zkušené techniky a elektrikáře s platnou vyhláškou pro práci na elektrických zařízeních. Pro osoby bez elektrotechnického vzdělání se instalace nedoporučuje, neboť chybná diagnostika motoru nebo záměna fází může vést k nevratnému zničení stroje nebo k nebezpečnému pohybu zařízení. Tipy pro připojení třífázového motoru bez chyb zahrnují také kontrolu směru otáčení motoru ještě před mechanickým spojením se zátěží. Pokud se motor točí opačným směrem, stačí prohození libovolných dvou fázových vodičů na přívodní svorkovnici. Dodržení těchto pravidel zajistí dlouhou životnost vašeho zařízení a maximální bezpečí během provozu.

Jak správně nastavit a zapojit přepínač hvězda-trojúhelník

Přepínač hvězda-trojúhelník představuje klíčový prvek pro řízení rozběhu asynchronních motorů, protože umožňuje bezpečnou změnu elektrického zapojení vinutí během provozu. Správné pochopení této techniky je zásadní pro každého, kdo řeší jak zapojit přepínač hvězda-trojúhelník na třífázový motor v průmyslovém či dílenském prostředí. Při manipulaci s elektroinstalací vždy dodržujte veškerá bezpečnostní opatření, neboť pracujete s napětím 400 V, které vyžaduje odbornou manipulaci a ověření stavu sítě.

Princip přepínače hvězda-trojúhelník

Přepínač hvězda-trojúhelník slouží jako mechanické zařízení, které mění způsob propojení vinutí statoru vůči přiváděnému třífázovému napětí. V poloze hvězda (Y) je napětí na jednotlivých cívkách nižší (230 V), což vede k omezení počátečního proudového rázu při startu stroje. Jakmile motor dosáhne přibližně 80 procent jmenovitých otáček, přepnutím do polohy trojúhelník (Δ) zajistíte plné napětí 400 V na každém vinutí a dosažení maximálního výkonu. Tento proces vyžaduje, aby motor měl vyvedených všech šest konců vinutí do svorkovnice. Pro odlišení od jiných typů vinutí, jako je například dvojitá hvězda používaná u dvouotáčkových strojů, vždy kontrolujte štítek motoru, kde musí být uvedeno napětí 400/690 V pro možnost provozu v trojúhelníku. Správné nastavení přepínače vyžaduje precizní zapojení motoru podle schématu výrobce, aby nedošlo k chybnému propojení fází, které by vedlo k okamžitému vybavení jističe motoru nebo poškození izolace vinutí.

Kdy a proč použít přepínač

Hlavním důvodem pro instalaci přepínače je potřeba snížit vysoký rozběhový proud, který může při přímém startu zatěžovat elektrickou síť a způsobovat poklesy napětí. Zapojení do hvězdy snižuje rozběhový proud na třetinu nominální hodnoty, což šetří kontakty spínačů i mechanické části pohonu. Naopak zapojení do trojúhelníku poskytuje motoru vyšší rozběhový moment, což je nezbytné pro stroje startující pod zátěží, například kompresory nebo drtiče. Tato metoda se osvědčuje u motorů s výkonem nad 4 kW, kde jsou proudové špičky nejvíce patrné. Pokud však potřebujete plynulou regulaci otáček, je modernější alternativou frekvenční měnič, který umožňuje řízení rampy, brzdění a plynulý rozběh bez nutnosti mechanického přepínání.

Odborná rada: Častou chybou při zapojování je záměna pořadí fází nebo chybná propojka na svorkovnici, což vede k nesprávnému směru otáčení motoru nebo jeho přehřívání. Na co si dát pozor: přímé zapojení motoru konstruovaného pro 230/400 V do trojúhelníku na 400 V způsobí přepětí a nevratné poškození vinutí.

Postup zapojení přepínače

Při instalaci postupujte systematicky a dbejte na bezpečnost při zapojení, protože pracujete s nebezpečným napětím 400 V.

1. Odpojení napájení – vypněte hlavní jistič a pomocí zkoušečky ověřte beznapěťový stav na všech svorkách.
2. Příprava svorkovnice – odstraňte všechny kovové propojky ze svorkovnice motoru, aby vinutí zůstala volná pro připojení šesti vodičů.
3. Propojení kabelů – připojte šest vodičů z motoru do přepínače podle schématu, které definuje zapojení cívek pro hvězdu a trojúhelník.
4. Kontrola kontaktů – dotáhněte všechny šroubové spoje na svorkách motoru a přepínače, aby nedocházelo k přechodovým odporům a následnému tavení izolace.
5. Zkouška chodu – po zapnutí krátce vyzkoušejte směr otáčení motoru a v případě potřeby prohoďte dvě libovolné fáze na přívodu.

Pro koho se to hodí: Tento způsob zapojení je ideální pro stacionární stroje v dílnách s vyšším výkonem. Nehodí se však pro aplikace vyžadující časté reverzování nebo pro motory, které nejsou výrobcem určeny pro provoz v trojúhelníku při napětí 400 V.

Postup testování a ověření správného zapojení motoru před uvedením do provozu

Před finálním spuštěním stroje je nezbytné provést důkladnou revizi, která zajistí bezpečnost při zapojení a předejde nevratnému poškození vinutí. Správné zapojení třífázového motoru 400V vyžaduje více než jen správné dotažení svorek. I když jste pochopili, co znamená hvězda a trojúhelník pro provozní napětí vašeho stroje, mechanické a elektrické testování motoru představuje poslední bariéru proti poruchám. Vždy používejte kalibrované měřicí přístroje, jako je multimetr pro kontrolu napětí a izolační tester pro ověření stavu vinutí proti kostře stroje.

Praktický postup testování správného zapojení motoru před uvedením do provozu

1. Měření izolačního odporu – pomocí izolačního testeru (megmetu) ověřte stav izolace mezi jednotlivými fázovými vinutími a mezi vinutím a uzemněnou kostrou motoru, přičemž hodnota by měla u běžných 400V motorů přesahovat 1 megaohm.
2. Kontrola přítomnosti napětí – po zapnutí hlavního vypínače změřte multimetrem napětí mezi všemi třemi fázemi proti sobě a následně proti zemi, abyste se ujistili, že na svorkovnici skutečně přichází plné třífázové napětí.
3. Ověření směru otáčení motoru – krátkým impulzivním sepnutím startéru sledujte směr otáčení hřídele, který musí odpovídat šipce na štítku motoru nebo požadavku připojené technologie.
4. Korekce směru otáčení – v případě opačného směru otáčení motoru odpojte motor od sítě a následně zaměňte mezi sebou libovolné dvě přívodní fáze na svorkovnici.
5. Měření odebíraného proudu – po naběhnutí motoru do jmenovitých otáček změřte klešťovým ampérmetrem proud v každé fázi a porovnejte jej s údaji na štítku, aby nedošlo k přetížení motoru nebo nevyváženosti fází.

Tip: Při testování vždy sledujte, zda se motor nerozbíhá příliš pomalu nebo nevydává neobvyklé bzučení, což často značí chybu v zapojení hvězda a trojúhelník, kdy je motor provozován při nevhodném napětí pro zvolený typ zapojení.

Provádění diagnostiky motoru se liší podle typu pohonu. Pokud instalujete dvouotáčkový třífázový motor, musíte postupovat podle schématu výrobce, protože zde hrozí riziko sepnutí obou vinutí současně, což vede k okamžitému zničení stroje. Pokud zapojujete motor přes frekvenční měnič, testování probíhá primárně v ovládacím softwaru měniče, kde si ověříte správnou parametry motoru, jako jsou jmenovité otáčky, proud a frekvence.

Na co si dát pozor: Častou chybou je nedostatečné dotažení matic na svorkovnici, což při vysokém odběru proudu způsobuje přechodový odpor, následné zahřívání svorek a tavení izolace kabelů. Vždy vizuálně zkontrolujte, zda nejsou vodiče v místě připojení mechanicky namáhány nebo zda se nedotýkají kovových částí skříně.

Tento postup se hodí pro údržbáře a techniky, kteří provádějí pravidelnou revizi nebo instalaci nového pohonu v průmyslovém či dílenském prostředí. Naopak, tento postup se nehodí pro laiky bez základní elektrotechnické kvalifikace, protože práce s napětím 400V představuje bezprostřední riziko úrazu elektrickým proudem. Pokud si nejste jisti naměřenými hodnotami, vždy vyhledejte odbornou pomoc, protože správné zapojení třífázového motoru do sítě je podmínkou pro dlouhou životnost ložisek i vinutí. Pamatujte, že správně nastavený jistič motoru musí při testování reagovat na jakékoliv zkratové hodnoty nebo výrazné proudové špičky.

Změna směru otáčení třífázového motoru a jak ji správně provést

Změna směru otáčení motoru je u asynchronních strojů fyzikálně podmíněna pořadím fází v přívodním vedení. Pokud potřebujete změnit směr otáčení motoru, stačí vzájemně prohodit dvě libovolné fáze napájecího kabelu. V praxi se nejčastěji zaměňuje fáze L1 s fází L3. Tento úkon nijak neovlivňuje technické parametry stroje a je zcela bezpečný pro vinutí motoru, pokud jej provádíte při odpojeném napájení.

Bezpečnostní postup při změně otáček

Při jakékoli manipulaci se zapojením motoru musíte striktně dodržovat bezpečnost při zapojení. Před zahájením prací vždy vypněte hlavní jistič motoru a ověřte beznapěťový stav pomocí zkoušečky. Častá chyba, které se kutilové dopouštějí, je snaha o změnu směru za chodu motoru nebo nedostatečné dotažení svorek po přehodění vodičů. Volné kontakty způsobují přechodový odpor, následné zahřívání svorkovnice a mohou vést k destrukci izolace vinutí.

• Vypněte přívod proudu hlavním vypínačem a zajistěte jej proti nechtěnému zapnutí.
• Otevřete svorkovnici motoru a identifikujte přívodní vodiče fází L1, L2 a L3.
• Poznamenejte si aktuální zapojení, abyste předešli záměně všech tří vodičů.
• Odpojte vodiče L1 a L3 ze svorek a vzájemně je mezi sebou vyměňte.
• Pevně dotáhněte šroubové spoje, aby byl zajištěn nízký přechodový odpor.
• Uzavřete svorkovnici a krátkým impulsem ověřte správný směr otáčení hřídele.

Tento postup je vhodný pro standardní třífázové motory připojené přímo na síť. Pokud je součástí systému frekvenční měnič, změnu směru otáčení motoru neprovádějte mechanickým přepojováním vodičů, ale pomocí softwarového nastavení v menu měniče. Mechanická změna by mohla vést k poškození elektronických komponent měniče.

Odborná rada: Pokud provádíte návod na připojení třífázového motoru pro specifické aplikace, jako je přepínání hvězda a trojúhelník, vždy zkontrolujte, zda nedošlo k poškození izolačních podložek mezi svorkami. Pamatujte, že pro koho se toto řešení hodí, jsou uživatelé standardních průmyslových pohonů bez řídicí elektroniky, zatímco pro uživatele s citlivými systémy nebo PLC řízením je tato metoda nevhodná.

Výběr vhodného jističe a stykače podle výkonu třífázového motoru

Správná ochrana motoru je základním předpokladem pro dlouhou životnost vašeho zařízení a bezpečnost provozu. Při návrhu napájení musíte zvolit prvky, které odpovídají štítkovým hodnotám motoru, zejména jeho jmenovitému proudu. Komplexní ochrana motoru zahrnuje jističe a stykače, které motor odpojí při přetížení nebo zkratu, čímž zabrání zničení vinutí.

Doporučení pro výběr jističe a stykače podle výkonu motoru

Při volbě komponent se vždy orientujte podle jmenovitého proudu motoru uvedeného na štítku, nikoliv pouze podle výkonu v kilowattech. Motorový jistič nastavte přesně na hodnotu jmenovitého proudu motoru. Pokud motor připojujete přes frekvenční měnič, jistič motoru se obvykle umísťuje před měnič, aby byla zajištěna správná ochrana celého systému. Pro zajištění selektivity a ochrany proti zkratu doporučuji využívat pojistky aM, které jsou specificky navrženy pro jištění motorových obvodů a odolávají rozběhovým proudům.

Častá chyba spočívá v nadimenzování jističe, kdy ochrana nereaguje včas na mírné přetížení, nebo v poddimenzování, které způsobuje neustálé vypínání při startu. Na co si dát pozor: vždy zkontrolujte, zda stykač odpovídá kategorii užití AC-3, která je určena pro časté spínání indukčních motorů s kotvou nakrátko. Pro ty, kteří řeší, jaké jsou kroky pro správné zapojení třífázového motoru, je správná volba stykače klíčová pro eliminaci oblouků při vypínání zátěže.

Následující tabulka vám pomůže s orientačním výběrem prvků pro běžné třífázové motory při napětí 400V:

Při zapojení hvězda a trojúhelník musíte volit prvky s ohledem na proud protékající jednotlivými větvemi vinutí. Zatímco v hvězdě je proud nižší, v trojúhelníku musí stykače zvládnout plný jmenovitý proud. Tento systém se hodí pro motory s vyšším výkonem, kde je potřeba omezit proudové rázy při rozběhu. Naopak pro malé motory nebo aplikace s frekvenčním měničem se tento způsob zapojení zpravidla nevyužívá.

Odborná rada: Pokud provádíte zapojení motoru poprvé, vždy po instalaci ověřte směr otáčení motoru. Pokud se motor točí opačným směrem, stačí prohodit libovolné dvě fáze na přívodních svorkách. Nikdy však neměňte zapojení pod napětím a vždy se ujistěte, že bezpečnost při zapojení je dodržena vypnutím hlavního vypínače. Pokud si nejste jisti správným nastavením tepelné spouště jističe, raději konzultujte zapojení s odborným elektrikářem, aby nedošlo k poškození motoru vlivem špatného jištění.

Zapojení třífázového motoru přes frekvenční měnič

Moderní zapojení třífázového motoru prostřednictvím frekvenčního měniče umožňuje plynulou regulaci otáček a točivého momentu, což je u přímého připojení k síti nemožné. Frekvenční měnič přebírá roli řídicího prvku, který mění frekvenci a napětí vstupního proudu, čímž zajišťuje optimální chod stroje. Při instalaci je zásadní pochopit, jak správně zapojit třífázový motor přes frekvenční měnič, aby nedošlo k nevratnému poškození elektroniky.

Samotné zapojení motoru vyžaduje striktní dodržení schématu svorkovnice. Vstupní napájení měniče připojíte na svorky L1, L2 a L3, zatímco motor napojíte na výstupní svorky označené jako U, V a W. Toto pořadí zapojení je kritické pro správný směr otáčení motoru a stabilitu celého systému. Pokud zaměníte výstupní fáze, motor se bude točit opačným směrem, což lze snadno softwarově opravit v parametrech měniče, aniž byste museli fyzicky přepojovat vodiče.

Praktická pravidla pro instalaci měniče

Při práci s frekvenčním měničem pamatujte na následující technické zásady:

• Vždy zajistěte, aby jmenovité napětí motoru odpovídalo výstupnímu napětí měniče.
• Propojení vinutí do hvězdy nebo trojúhelníku proveďte podle štítku motoru a výstupního napětí měniče (častá chyba: připojení motoru na 400V do trojúhelníku, když měnič dodává pouze 230V).
• Mezi měnič a motor neumisťujte žádný vypínač nebo stykač, pokud to výrobce měniče výslovně nepovoluje, neboť náhlé přerušení obvodu může způsobit poškození měniče.
• Stíněné kabely mezi měničem a motorem instalujte tak, aby bylo stínění řádně uzemněno na obou koncích, což eliminuje elektromagnetické rušení.

Odborná rada: Pokud řešíte zapojení třífázového motoru do hvězdy a trojúhelníku, frekvenční měnič vám umožní využít jmenovitý výkon motoru efektivněji. Pro běžné průmyslové aplikace se motor často zapojuje do trojúhelníku, pokud měnič poskytuje výstupní napětí 400V. Vždy si ověřte parametry na štítku motoru, protože nesprávné zapojení vinutí vede k přehřívání a snížení životnosti izolace.

Toto zapojení se hodí pro aplikace vyžadující přesnou regulaci rychlosti, jako jsou dopravníky, čerpadla nebo ventilátory. Naopak pro zařízení s konstantními otáčkami, kde není vyžadována regulace ani pozvolný rozběh, je frekvenční měnič zbytečnou investicí, která zvyšuje komplexnost systému. Pozor si dejte také na chlazení měniče, který při provozu generuje teplo a vyžaduje dostatečný prostor v rozvaděči. Správná diagnostika motoru před připojením k měniči, zahrnující kontrolu izolačního stavu vinutí, je nezbytným předpokladem pro bezproblémový provoz.

Diagnostika a řešení běžných problémů při zapojení třífázového motoru

Diagnostika problémů při zapojení motoru vyžaduje systematický přístup, protože špatná identifikace závady vede k poškození vinutí. Pokud po spuštění zaznamenáte nestandardní chování, okamžitě odpojte třífázové napětí a prověřte správnost konfigurace hvězda (Y) a trojúhelník (Δ).

Příznaky nesprávného zapojení

Nesprávné zapojení fází je nejčastější příčinou mechanických a elektrických poruch. Pokud motor po startu vykazuje nadměrné vibrace, pravděpodobně došlo k záměně fázových vodičů nebo k přerušení jedné z fází. V takovém případě běží motor na dvě fáze, což vede k okamžitému nárůstu proudu a následnému rychlému přehřívání vinutí. Dalším varovným signálem je hučení motoru při nulových otáčkách, které značí špatné pořadí fází nebo chybu v propojení svorkovnice.

Častá chyba: Uživatelé často zaměňují zapojení do hvězdy s trojúhelníkem. U motoru dimenzovaného na 400 V v trojúhelníku způsobí zapojení do hvězdy výrazný pokles výkonu a krouticího momentu.

Na co si dát pozor: Vibrace mohou být způsobeny i špatně dotaženými šrouby na svorkovnici, proto vždy kontrolujte pevnost všech spojů před prvním spuštěním. Pamatujte, že nesprávné zapojení může způsobit přehřívání a vibrace, které vyžadují okamžitou kontrolu zapojení a případnou výměnu vadných vodičů.

Jak provést diagnostiku

Profesionální diagnostika motoru začíná vizuální kontrolou svorkovnice a následným měřením izolačního stavu vinutí. Pro ověření správné funkce využijte multimetr pro kontrolu napětí mezi fázemi a klešťový ampérmetr pro měření odběru proudu v každé větvi. Pokud naměřené hodnoty proudu nejsou v rovnováze, značí to vnitřní závadu nebo nesprávné zapojení. Při podezření na chybu v pořadí fází, která ovlivňuje směr otáčení motoru, použijte tester sledu fází. Pokud instalujete frekvenční měnič, diagnostika se zaměřuje na nastavení parametrů v softwaru, kde chybně zadané hodnoty jmenovitého proudu nebo napětí vyvolají chybové hlášení. Vždy ověřujte, zda jistič motoru odpovídá jmenovitému příkonu zařízení, aby nedošlo k tepelnému přetížení.

Řešení a prevence

Základem úspěšné opravy je důsledná kontrola spojů a případná výměna vodičů, které vykazují známky tepelného poškození nebo oxidace. Pokud zjistíte, že zapojení neodpovídá štítkovým údajům, okamžitě proveďte přepojení na správnou konfiguraci. Prevence spočívá v pravidelné údržbě, kdy jednou za šest měsíců dotahujete kontakty ve svorkovnici a kontrolujete stav kabeláže.

Pro koho se toto řešení hodí: Tento postup je určen pro zkušené údržbáře a elektrikáře, kteří disponují příslušným oprávněním pro práci s elektrickým zařízením.

Pro koho se NEhodí: Pro laiky bez vybavení se jakékoli pokusy o opravu zapojení vnitřního vinutí nedoporučují, neboť hrozí úraz elektrickým proudem.

• Kontrola dotažení všech šroubových spojů ve svorkovnici.
• Měření odběru proudu na všech třech fázích klešťovým ampérmetrem.
• Ověření shody zapojení se schématem na štítku motoru.
• Kontrola správné funkce tepelné ochrany a jističe motoru.

Otázka: Jak poznám, že mám motor zapojený špatně?

Motor se při nesprávném zapojení projevuje nadměrnými vibracemi, hučením při nulových otáčkách nebo rychlým přehříváním vinutí. Pokud naměříte klešťovým ampérmetrem nesymetrický odběr proudu na jednotlivých fázích, je to jasný indikátor chyby v zapojení.

Otázka: Jak mohu změnit směr otáčení motoru?

Pro změnu směru otáčení motoru stačí přehození dvou libovolných fází mezi sebou, obvykle první a třetí fáze. U aplikací s frekvenčním měničem se směr otáčení mění softwarově v nastavení měniče, nikoliv fyzickým přepojením vodičů.

Otázka: Kdy použít zapojení do hvězdy a kdy do trojúhelníku?

Pro motory do výkonu 3 kW se preferuje zapojení do hvězdy (Y), zatímco pro motory větší než 4 kW se doporučuje zapojení do trojúhelníku (Δ). Zapojení do trojúhelníku je rovněž vhodnější v případech, kdy vyžadujete vyšší rozběhový moment.
