Tlaková kanalizace funguje na principu čerpadla, které zajišťuje dopravu odpadních vod pod tlakem tlakovým potrubím i do míst s nepříznivým terénem nebo nízkým spádem. Díky tomu je možné řešit odvodnění tam, kde klasická gravitační kanalizace nestačí. Správná instalace a pravidelná údržba tlakové kanalizace zajišťují její spolehlivost a dlouhou životnost.
Stručně a jasně
- Tlaková kanalizace využívá tlakem poháněná čerpadla pro přepravu odpadních vod v místech bez gravitačního toku.
- Minimální výška čerpací jímky je 2000 mm s nátokem minimálně 1 m nad dnem jímky.
- Čerpadlo KADOR 5/4″ má průtok 0,7 l/s a maximální výtlak až 90 m.
- Výtlačné potrubí z HDPE má doporučenou nezámrznou hloubku uložení, aby se zabránilo poškození mrazem.
- Automatika ATK 01-ESH zajišťuje řízení čerpacího procesu a ochranu proti chodu na sucho.
Princip fungování tlakové kanalizace v domácnostech
Tlaková kanalizace funguje tak, že odpadní voda se shromažďuje v čerpací jímce, kde je díky čerpadlu přečerpávána pod tlakem do výtlačného potrubí. Tento princip umožňuje přepravu vody i v místech, kde není možné využít gravitační tok, například v terénně náročných podmínkách nebo při nízkém spádu. Čerpadlo vytváří tlak, který vody posílá potrubím s malým průměrem a zajišťuje tak efektivní průtok.
Role čerpací jímky a její parametry
Čerpací jímka je zásadní pro správný chod tlakové kanalizace. Musí mít minimální výšku 2000 mm, aby byla dostatečná kapacita pro akumulaci odpadních vod. Nátok do jímky musí být alespoň 1 m nad jejím dnem, což zajišťuje plynulý přítok a zabrání zpětnému toku.
Funkce čerpadla a generování tlaku
Čerpadlo v tlakové kanalizaci vytváří tlak až do 90 m výtlaku, což umožňuje přečerpávat odpadní vodu i proti většímu převýšení. Průtok čerpadla dosahuje přibližně 0,7 l/s, což je vhodné pro běžnou domácnost a zajišťuje spolehlivý odvod odpadních vod.
Výtlačné potrubí a jeho uložení
Výtlačné potrubí je obvykle z materiálu HDPE, který odolává mechanickému poškození a chemickým vlivům. Potrubí se ukládá do nezámrzné hloubky, aby se předešlo poškození mrazem a byla zachována dlouhodobá funkčnost tlakové kanalizace.
Klíčová čísla:
- Minimální výška čerpací jímky: 2000 mm
- Minimální nátok nad dnem jímky: 1 m
- Maximální výtlak čerpadla: 90 m
- Průtok čerpadla: 0,7 l/s
Hlavní komponenty a technologie tlakové kanalizace
Hlavní komponenty a technologie tlakové kanalizace vysvětlují, jak jednotlivé části systému spolupracují pro efektivní odvádění odpadních vod. Základ tvoří čerpací jímka, objemové vřetenové čerpadlo KADOR 5/4″ na 400 V, integrovaná kulová zpětná klapka, pojistný ventil a ovládací automatika ATK 01-ESH.
Čerpací jímka a její funkce
Čerpací jímka slouží jako přečerpávací nádrž s minimální výškou 2000 mm a nátokem minimálně 1 m nad dnem, což zajišťuje dostatečný pracovní a akumulační prostor. Pokud je gravitační nátok uložen hlouběji než 1 m, je nutné použít nástavec odpovídající výšky. Jímka musí být umístěna v nezámrzné hloubce, aby nedocházelo k poškození potrubí mrazem. V jímce jsou instalovány elektrodové hladinové spínače, které automaticky spouštějí a vypínají čerpadlo podle aktuální hladiny odpadní vody.
Objemové vřetenové čerpadlo KADOR 5/4″
Čerpadlo KADOR pracuje na napětí 400 V a disponuje řezákem o rozměru 5/4″. Jeho parametry zahrnují průtok 0,7 l/s a maximální výtlak až 90 metrů. Vřetenový mechanismus vytváří vířivý pohyb vody v jímce, čímž omezuje usazování nečistot a zvyšuje spolehlivost provozu. Čerpadlo je vyrobeno z kombinace nerezové oceli, litiny a plastu, což zajišťuje odolnost vůči agresivnímu prostředí odpadních vod. Integrovaná plnoprůtočná kulová zpětná klapka s odbočkou pro pojistný ventil zabraňuje zpětnému toku odpadních vod a chrání čerpadlo před poškozením.
Automatizace a ochrana čerpacího procesu
Řídicí automatika ATK 01-ESH ovládá čerpadlo na základě signálů z hladinových spínačů. Systém obsahuje plováky pro zapínací hladinu, minimální hladinu (ochrana proti chodu na sucho) a maximální hladinu (signalizace přetečení). Signalizace poruchových stavů je optická i akustická, což umožňuje rychlou detekci závad. Délka kabelů pro čerpadlo, elektrody a plováky je 15 metrů, což umožňuje flexibilní umístění komponent. Čerpadlo lze také ručně vyčerpat v případě potřeby.
| Komponenta | Parametr | Hodnota |
|---|---|---|
| Čerpací jímka | Výška | min. 2000 mm |
| Čerpací jímka | Nátok | min. 1 m nad dnem |
| Čerpadlo KADOR | Napětí | 400 V |
| Čerpadlo KADOR | Průtok | 0,7 l/s |
| Čerpadlo KADOR | Výtlak | max. 90 m |
| Čerpadlo KADOR | Materiály | nerez, litina, plast |
| Automatika ATK 01-ESH | Funkce | Řízení dle hladinových spínačů, ochrana proti chodu na sucho, opticko-akustická signalizace poruch |
Tip: Častou chybou při údržbě tlakové kanalizace je zanedbání kontroly kulové zpětné klapky a pojistného ventilu, což může vést k poškození čerpadla zpětným tokem odpadních vod.
_Hlavní výhodou tlakové kanalizace je možnost instalace v náročném terénu s velkým převýšením a použití potrubí s malým průměrem. Naopak nevhodná je pro lokality, kde je možné využít gravitační odtok._
Výhody a nevýhody oproti gravitační kanalizaci
Výhody tlakové kanalizace
Tlaková kanalizace umožňuje přenos odpadních vod i v terénu bez potřebného spádu, kde gravitační systém není realizovatelný. Výtlačné potrubí z HDPE o průměru 40 mm umožňuje použití menších dimenzí než u gravitační kanalizace, což šetří prostor i náklady na materiál. Systém využívá čerpací jímku s minimální výškou 2000 mm a nátokem alespoň 1 m nad dnem, což zajišťuje dostatečný akumulační prostor a stabilní provoz. Díky integrované automatice s ochranou proti chodu na sucho a zpětné klapce se snižuje riziko havárie a zpětného toku odpadních vod. Tlaková kanalizace zvládá přečerpávání splašků na vzdálenosti až desítek metrů a do výšky až 90 m, což umožňuje řešit odvod odpadních vod z objektů pod úrovní gravitační kanalizace.
Nevýhody a provozní nároky
Hlavní nevýhodou je potřeba elektrické energie pro provoz čerpadla s parametry průtoku 0,7 l/s a maximálního výtlaku 90 m, což zvyšuje provozní náklady oproti gravitační kanalizaci. Pravidelná údržba tlakové kanalizace zahrnuje kontrolu čerpací jímky, funkčnosti kulových ventilů, pojistného ventilu a stavu výtlačného potrubí, které musí být uloženo v nezámrzné hloubce, aby nedocházelo k poškození mrazem. Porucha čerpadla bez správné automatizace a signalizace může vést k havárii systému a zpětnému zatopení objektu. Častou chybou při instalaci je nedostatečná hloubka uložení výtlačného potrubí nebo špatné zajištění nátoku do jímky, což může způsobit poruchy provozu a zkrácení životnosti systému. Provoz tlakové kanalizace vyžaduje vyšší finanční investice a pravidelný servis, proto není vhodná pro objekty s dostatečným spádem, kde postačí gravitační řešení.
| Kritérium | Tlaková kanalizace | Gravitační kanalizace |
|---|---|---|
| Náklady | Vyšší (instalace čerpací stanice, provoz elektřiny) | Nižší (jednorázová instalace bez elektřiny) |
| Provozní nároky | Vyžaduje elektřinu, pravidelný servis a kontrolu čerpadla | Minimální, bez nutnosti elektrické energie |
| Vhodnost terénu | Pro objekty pod úrovní gravitační kanalizace, bez spádu | Vyžaduje spád min. 0,5 % a vhodný terén |
Typické použití a oblasti využití tlakové kanalizace
Tlaková kanalizace nachází široké uplatnění tam, kde klasické gravitační systémy nejsou funkční nebo efektivní. Díky principu přečerpávání odpadních vod pomocí čerpadla a tlakových potrubí zvládá i náročné podmínky terénu a specifické požadavky různých objektů.
Přínos pro rodinné domy
Tlaková kanalizace umožňuje likvidaci odpadních vod v rodinných domech, které jsou situovány pod úrovní gravitační kanalizace. V těchto lokalitách by bez čerpadla tlaková kanalizace selhávala, protože odpadní voda nemůže odtékat samospádem. Montáž tlakové kanalizace s přečerpávací jímkou zde řeší tento problém spolehlivě a umožňuje komfortní provoz kanalizačního systému.
Využití v průmyslu a zemědělství
V průmyslových a zemědělských objektech tlaková kanalizace zajišťuje efektivní přečerpávání a transport odpadních vod, často v náročných terénních podmínkách.
- Čerpadlo tlakové kanalizace zvládá vysoké objemy a tlakové potrubí vede odpad i do větších vzdáleností
- Údržba tlakové kanalizace je přizpůsobena intenzivnímu provozu a zajišťuje dlouhodobou spolehlivost
- Tento systém je vhodný tam, kde by gravitační kanalizace byla nepraktická nebo velmi nákladná na instalaci
Tip: Pro náročné terény a průmyslové provozy je tlaková kanalizace často jedinou ekonomicky výhodnou variantou, zatímco pro jednoduché gravitační podmínky se její aplikace nevyplatí.

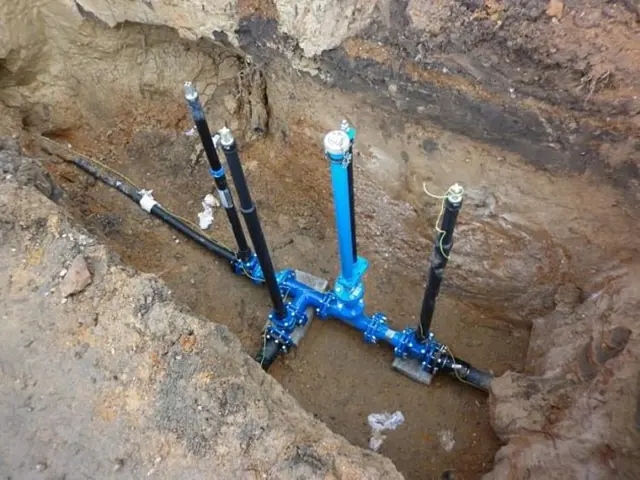

Instalace a montáž tlakové kanalizace krok za krokem
Instalace tlakové kanalizace začíná přípravou přečerpávací jímky s minimální výškou 2000 mm a nátokem minimálně 1 m nad dnem, což zajišťuje dostatečný pracovní a akumulační prostor pro odpadní vody. Do této jímky se instaluje objemové vřetenové čerpadlo s řezákem 5/4″ KADOR na napětí 400 V, které je připojeno na integrovanou plnoprůtočnou kulovou zpětnou klapku s odbočkou pro pojistný ventil. Tento systém zabraňuje zpětnému toku odpadních vod a přetížení čerpadla. Výtlačné potrubí z HDPE o průměru 40 mm se ukládá v nezámrzné hloubce, aby se zabránilo poškození mrazem a zajistila dlouhodobá spolehlivost systému.
Jak funguje a kdy je vhodná tlaková kanalizace
Automatika čerpací stanice ATK 01-ESH řídí čerpadlo podle hladinových spínacích prvků, čímž zajišťuje ochranu proti chodu na sucho a umožňuje ruční vyčerpání jímky. Po dokončení montáže se systém zprovozní včetně nastavení automatické regulace čerpadla a provede se výchozí elektrorevize. Tento postup je vhodný zejména pro rodinné domy a objekty umístěné pod úrovní gravitační kanalizace nebo v terénech s nerovným sklonem, kde nelze využít samospádový odvod odpadních vod.
- Příprava přečerpávací jímky – vykopání a osazení jímky s minimální výškou 2000 mm a zajištěním nátoku minimálně 1 m nad dnem
- Instalace čerpadla – montáž objemového vřetenového čerpadla s řezákem, připojení na kulovou zpětnou klapku a pojistný ventil
- Uložení výtlačného potrubí – vedení HDPE potrubí průměru 40 mm v nezámrzné hloubce s rozebíratelnými spoji pro snadnou údržbu
- Napojení tlakové přípojky – správné připojení výtlačného potrubí na hlavní rozvod tlakové kanalizace
- Spuštění a nastavení automatiky – kontrola funkčnosti čerpadla, nastavení hladinových spínačů a aktivace signalizace provozních stavů
Tip: Častou chybou při montáži tlakové kanalizace je nedostatečné uložení výtlačného potrubí v nezámrzné hloubce, což vede k prasklinám a poruchám systému v zimním období.
Tlaková kanalizace se hodí pro objekty, kde je nutné překonat větší výškové rozdíly nebo vzdálenosti s použitím potrubí menšího průměru. Naopak není vhodná tam, kde je možné využít gravitační odtok, protože tlakový systém vyžaduje pravidelnou údržbu čerpadla a automatizace.
Údržba a servis tlakových kanalizačních systémů
Údržba a servis tlakových kanalizačních systémů jsou nezbytné pro dlouhodobou spolehlivost a správnou funkci celého zařízení. Pravidelné kontroly čerpadla, čištění přečerpávací jímky a revize automatizace pomáhají předejít poruchám a optimalizují výkon tlakové kanalizace.
Doporučené intervaly údržby
Pro správnou údržbu tlakové kanalizace doporučuji kontrolovat čerpadlo tlakové kanalizace každé 3 měsíce, aby se včas odhalily případné závady. Přečerpávací jímku je vhodné čistit minimálně jednou ročně, což zabraňuje usazování nečistot a ucpávání. Automatiku čerpací stanice byste měli revidovat každých 6 měsíců, čímž zajistíte spolehlivou regulaci provozu.
Prevence poškození mrazem
Montáž tlakové kanalizace vyžaduje uložení tlakového potrubí do nezámrzné hloubky, což zabraňuje jeho poškození mrazem během zimních měsíců. Tento způsob instalace výrazně prodlužuje životnost systému a snižuje náklady na opravy. Péče o správné uložení potrubí je klíčová pro efektivní fungování i v chladném období.
Tipy pro údržbu tlakové kanalizace a čerpacích stanic zahrnují pravidelnou vizuální kontrolu a rychlou reakci na jakékoli neobvyklé zvuky nebo pokles výkonu čerpadla. Častou chybou je zanedbání revize automatizace, což může vést k přetížení systému. Pro koho je tlaková kanalizace vhodná, závisí na konkrétním terénu a hloubce výtoku – v místech s rizikem zamrzání nebo nerovným terénem je správná údržba zásadní.
FAQ: Časté dotazy o tlakové kanalizaci
Otázka: Jaká je minimální výška čerpací jímky pro tlakovou kanalizaci?
Minimální výška čerpací jímky je 2000 mm s nátokem minimálně 1 m nad dnem, což zajistí dostatečnou akumulaci odpadních vod a správný provoz čerpadla.
Otázka: Jaký průtok má čerpadlo v tlakové kanalizaci?
Typické objemové vřetenové čerpadlo dosahuje průtoku 0,7 l/s a maximálního výtlaku až 90 metrů.
Otázka: Proč je důležité ukládat výtlačné potrubí do nezámrzné hloubky?
Uložení potrubí pod nezámrznou hloubku zabraňuje jeho poškození mrazem a prodlužuje životnost celého systému.
Otázka: Co zajišťuje automatika ATK 01-ESH v tlakové kanalizaci?
Automatika řídí chod čerpadla podle hladinových spínačů, chrání proti chodu na sucho a umožňuje ruční vyprázdnění jímky.
Otázka: Jak často by se měla provádět údržba čerpadla?
Údržba zahrnuje kontrolu čerpadla každé 3 měsíce, revizi automatizace každých 6 měsíců a čištění jímky minimálně jednou ročně.
Otázka: Kdy je vhodné použít tlakovou kanalizaci místo gravitační?
Tlaková kanalizace se používá zejména u objektů pod úrovní gravitační kanalizace nebo v členitém terénu, kde gravitační systém není efektivní.
Otázka: Jaký materiál se používá pro výtlačné potrubí?
Výtlačné potrubí je zpravidla z HDPE o průměru 40 mm, vybavené rozebíratelnými spoji pro snadnou montáž a údržbu.
Otázka: Jaké bezpečnostní prvky jsou součástí tlakové kanalizace?
Systém obsahuje kulový ventil, pojistný ventil, zpětnou klapku a optickou i akustickou signalizaci provozních stavů.
Otázka: Jaké jsou hlavní výhody tlakové kanalizace?
Výhodou je možnost přepravy odpadních vod v náročném terénu, menší průměr potrubí a flexibilita umístění přečerpávacích jímek.
Otázka: Jaká je typická spotřeba elektřiny tlakové kanalizace?
Spotřeba elektřiny závisí na provozu čerpadla, který řídí automatika podle hladiny, což optimalizuje energetické náklady.
Otázka: Jak funguje přečerpávací stanice pro rodinný dům?
Stanice sbírá odpadní vody do jímky, odkud čerpadlo pod tlakem posílá odpad do kanalizace nebo dálkového potrubí.
Otázka: Jak správně napojit tlakovou přípojku?
Přípojka se napojuje na výtlačné potrubí čerpací jímky pomocí kulového ventilu a pojistného ventilu pro bezpečný provoz.
Otázka: Jaké jsou nevýhody tlakové kanalizace?
Nevýhodou jsou vyšší provozní náklady na elektřinu, nutnost pravidelné údržby a riziko poruchy čerpadla.
Otázka: Jak se předchází chodu čerpadla na sucho?
Pomocí plovákových spínačů a automatické regulace, která vypíná čerpadlo při nízké hladině v jímce.
Otázka: Jaké jsou ekologické aspekty tlakové kanalizace?
Uzavřený systém s řízeným čerpadlem minimalizuje riziko úniku odpadních vod a tím šetří životní prostředí.
