Správné určení směru proudění otopné vody je klíčové pro efektivní provoz kotle i správnou funkci termostatických ventilů. Rozdílnou teplotu topení na přívodním a vratném potrubí snadno ověříte dotekem ruky nebo pomocí kontaktního teploměru hned po spuštění oběhového čerpadla.
📝 Ve zkratce
- Přívod topného systému vede teplou vodu z kotle do radiátorů a je obvykle o 5-20 °C teplejší než zpátečka.
- Optimální tlak topného systému ve studeném stavu by měl být mezi 1,0 a 1,5 bar.
- Délka okruhu podlahového vytápění se doporučuje v rozmezí 80-120 metrů, aby se minimalizovaly hydraulické ztráty.
- Rozteč trubek u podlahového topení se liší podle typu místnosti, například v koupelnách je ideální rozteč 10-15 cm.
- Pro odvzdušnění systému se používá Mayevského kohoutek, který pomáhá odstranit vzduchové bubliny ovlivňující cirkulaci vody.
Jak fyzicky rozpoznat přívod a zpátečku podle teploty a směru vody
Přívod topení poznáte podle vyšší teploty potrubí, která je o 5 až 20 °C vyšší než u zpátečky. Směr proudění vody v systému vždy začíná u kotle, odkud ohřátá voda putuje do radiátorů, a vrací se ochlazená zpět potrubím zpátečky.
Jak změřit teplotní rozdíl mezi přívodem a zpátečkou
Základní identifikaci provedete pomocí kontaktního teploměru nebo bezkontaktního infračerveného měřidla. Přívodní potrubí je u správně fungujícího systému teplejší, protože do radiátoru přivádí ohřátou vodu. Zpátečka topení naopak odvádí vodu, která již předala energii do místnosti. Pokud řešíte, jak poznat přívod a zpátečku podle teploty, řiďte se tímto postupem:
- Zapnutí systému – spusťte kotel na plný výkon a počkejte 15 až 20 minut na ustálení teploty.
- Měření teploty – přiložte infračervený teploměr na obě trubky u vstupu do radiátoru.
- Vyhodnocení rozdílu – trubka s vyšší naměřenou hodnotou je přívod, chladnější trubka představuje zpátečku.
Odborná rada: Při měření infračerveným teploměrem dejte pozor na lesklé kovové povrchy, které mohou zkreslovat výsledky; pro přesnost použijte na trubku kousek černé izolační pásky.

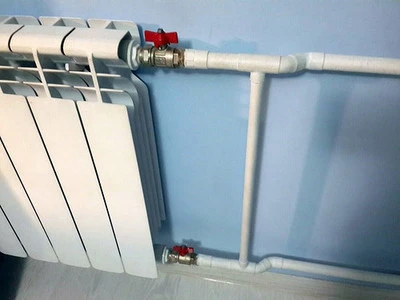

Jak určit směr proudění vody v topném systému
Pochopení hydrauliky je klíčové, protože směr proudění vody určuje funkčnost celého okruhu. Voda proudí z kotle směrem k radiátorům, přičemž přívod je napojen na horní či boční ventil radiátoru, zatímco zpátečka vede ze spodní části. U podlahové vytápění bývá směr často vyznačen přímo na rozdělovači.
- Sledování trasy – vizuálně zkontrolujte vedení potrubí od kotle směrem k jednotlivým otopným tělesům.
- Kontrola ventilů – přívodní trubka je vždy spojena s regulačním ventilem nebo termostatickou hlavicí.
- Ověření zpátečky – zpětné potrubí ústí do spodní části radiátoru nebo do šroubení, které slouží k regulaci průtoku.
Častá chyba: Zaměnění přívodu a zpátečky u radiátoru s termostatickou hlavicí vede k jejímu klepání a neefektivnímu vytápění.
Jak rozpoznat přívod a zpátečku podle dotazů uživatelů
Mnoho uživatelů hledá odpověď na otázku, co znamená přívod a zpátečka v topném systému a jak je rozpoznat při údržbě. Správná identifikace je nutná nejen pro výměnu radiátorů, ale i při provádění úkonů, jako je odvzdušnění topení nebo doplnění vody do topení. Pokud si nejste jisti, můžete se orientovat i podle barevného značení, které instalatéři někdy používají (červená pro přívod, modrá pro zpátečku). Tento návod jak rozlišit přívod a zpátečku v radiátorovém systému vám pomůže předejít chybám při manipulaci s tlakem v topném systému. Systém se hodí pro běžné radiátory, zatímco u složitějších instalací s čerpadly doporučuji konzultaci s topenářem.

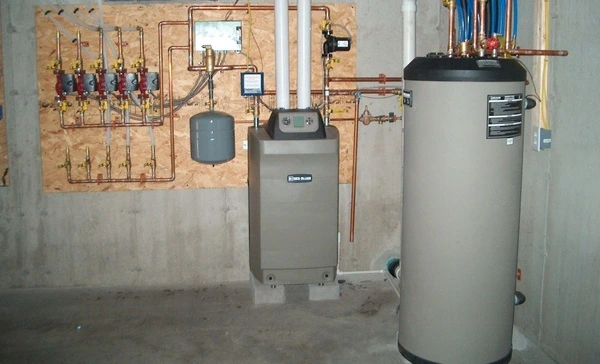

Jak správně zkontrolovat tlak v topném systému a jeho význam
Správný tlak v topném systému je základem pro efektivní cirkulaci teplonosné látky a zajišťuje, aby radiátory hřály rovnoměrně. Pokud se ptáte, jaký má být tlak v topném systému, ideální hodnota se pohybuje v rozmezí 1,0 až 1,5 baru u běžných rodinných domů.
Jak správně změřit tlak v topném systému
Aktuální tlak v topném systému zjistíte pohledem na manometr, který bývá instalován přímo na kotli nebo v blízkosti expanzní nádoby. Měření provádějte vždy ve studeném stavu, protože teplota topení přirozeně zvyšuje objem vody a tím i naměřený tlak. Pokud manometr ukazuje hodnoty mimo doporučené rozmezí, systém nepracuje efektivně a dochází k hydraulickým ztrátám. Častá chyba, na kterou si dejte pozor, je doplňování vody do systému za vysokých teplot, což může po ochlazení vést k podtlaku. Pro udržení optimálního provozu je nutné pravidelně kontrolovat, zda nedochází k úniku vody přes pojistný ventil nebo spoje u PEX trubek.
| Stav systému | Tlak (bar) | Doporučená akce |
|---|---|---|
| Nízký tlak | pod 1,0 | Doplnění vody do topení |
| Optimální stav | 1,0 – 1,5 | Pravidelná kontrola |
| Vysoký tlak | nad 2,0 | Kontrola expanzní nádoby |
Co znamenají hodnoty tlaku pod 1 bar a nad 2 bar
Tlak pod 1 bar v systému signalizuje nedostatek vody, což poznáte podle toho, že se ozývá bublání v radiátorech a horní části těles zůstávají studené. V takovém případě je nutné provést odvzdušnění topení pomocí Mayevského kohoutku a následně doplnit vodu. Naopak tlak nad 2,0 bar představuje riziko pro bezpečnostní prvky, neboť automaticky spouští pojistný ventil. Ten vypustí přebytečnou vodu, aby zabránil poškození potrubí či kotle. Pokud tlak po vypuštění vody opět rychle stoupá, může být vadná expanzní nádoba, která již neplní svou funkci tlumení objemových změn. Toto nastavení se hodí pro běžné radiátorové okruhy, zatímco u některých typů podlahové vytápění se mohou požadavky na tlak mírně lišit podle výšky vodního sloupce.
Jak odvzdušnit topný systém pomocí Mayevského kohoutku
Mayevského kohoutek představuje klíčový prvek pro správné odvzdušnění topení, který umožňuje odstranit nežádoucí vzduchové bubliny z radiátorů. Přítomnost vzduchu v systému výrazně snižuje efektivitu cirkulace vody a negativně ovlivňuje celkovou teplotu topení. Pokud radiátor netopí rovnoměrně nebo slyšíte typické bublání, je nutné vzduch vypustit. Odvzdušnění zvyšuje teplotu zpátečky a optimalizuje hydraulické ztráty v okruhu.
Před samotným zásahem je nutné zkontrolovat tlak v topném systému na manometru kotle. Pokud zjistíte, že je tlak příliš nízký, bude po odvzdušnění nutné doplnění vody do topení. Častá chyba spočívá v odvzdušňování při běžícím čerpadle; vždy jej předem vypněte a vyčkejte alespoň 15 minut, než se bubliny shromáždí v horní části tělesa.
- Příprava nástrojů – připravte si odvzdušňovací klíč nebo plochý šroubovák a nádobku na vytékající vodu.
- Otevření ventilu – nasaďte klíč na Mayevského kohoutek v horní části radiátoru a pomalu jím otáčejte proti směru hodinových ručiček.
- Vypuštění vzduchu – nechte unikat vzduch, dokud nezačne vytékat souvislý proud vody bez bublin.
- Uzavření ventilu – jakmile vytéká pouze voda, kohoutek pevně uzavřete ve směru hodinových ručiček.
Tento postup se hodí pro běžné radiátory, zatímco u systémů, jako je podlahové vytápění, probíhá odvzdušnění jiným způsobem přes rozdělovače. Pokud si nejste jistí, jak poznat málo vody v topení nebo jak napustit topný systém po větším úniku, doporučuji konzultaci s topenářem. V rámci údržby je také dobré vědět, co znamená přívod a zpátečka v topném systému a jak je rozpoznat, abyste dokázali správně diagnostikovat případné problémy s průtokem.
Odborná rada: Při manipulaci s ventilem postupujte velmi opatrně, abyste nepoškodili těsnění nebo závit kohoutku, což by mohlo vést k trvalému úniku vody.
Jak doplnit vodu do topného systému bezpečně a správně
Správné doplnění vody do topného systému je klíčové pro efektivní přenos tepla a ochranu komponentů před korozí či vzduchovými kapsami. Tento proces vyžaduje obezřetnost, aby nedošlo k překročení provozního tlaku v topném systému, který se obvykle pohybuje mezi 1,2 až 1,8 baru.
Jak doplňovat vodu do topného systému správně
Doplnění vody do topení provádějte vždy při vypnutém oběhovém čerpadlu, aby se zabránilo promíchávání bublin vzduchu s vodou a eliminoval se okamžitý přetlak. Před napojením hadice na plnicí ventil ji nejprve propláchněte vodou, abyste do okruhu nevpustili vzduch z hadice.
- Vypnutí čerpadla – odpojte oběhové čerpadlo od napájení a počkejte 10 minut, až se voda v systému ustálí.
- Napojení hadice – připojte čistou napouštěcí hadici k vodovodnímu řadu a následně k plnicímu ventilu na kotli či rozdělovači.
- Propláchnutí hadice – otevřete ventil na vodovodu, nechte vodu vytlačit vzduch z hadice a poté ji pevně připojte k systému.
- Opatrné napouštění – pomalu otevírejte plnicí ventil a sledujte manometr, dokud tlak nedosáhne požadované hodnoty.
- Uzavření a odvzdušnění – po dosažení tlaku uzavřete plnicí ventil, odpojte hadici a proveďte odvzdušnění topení pomocí ventilu, který se nazývá Mayevského kohoutek.
Odborná rada: Častá chyba při doplňování vody je příliš rychlé otevření ventilu, což vede k nekontrolovanému nárůstu tlaku a aktivaci pojistného ventilu.
Jak zabránit přetlaku při doplňování vody
Při doplňování vody do topného systému je zásadní neustálá kontrola manometru, protože přetlak může nevratně poškodit membránu expanzní nádoby nebo těsnění. Pokud máte podlahové vytápění, buďte obzvláště opatrní, neboť u velkých ploch i malé množství vody výrazně mění tlakové poměry.
Tip: Doplnění vody se hodí pro systémy, které vykazují úniky nebo po výměně komponentů, ale nikdy jej neprovádějte, pokud je teplota topení příliš vysoká, aby nedošlo k opaření.
Před zahájením práce je vhodné vědět, jak správně identifikovat přívod a zpátečku v topném okruhu, protože nesprávné zapojení plnicích bodů může ztížit správné odvzdušnění. Pokud si nejste jistí, jak určit směr vody v topném systému, sledujte, která trubka se zahřívá jako první. Přívodní potrubí bývá u radiátorů teplejší a vede přímo k termostatickému ventilu, zatímco zpátečka je chladnější a nachází se v dolní části radiátoru. Pokud tlak v systému neklesá ani po odvzdušnění, může být problém v expanzní nádobě, nikoliv v nedostatku vody.

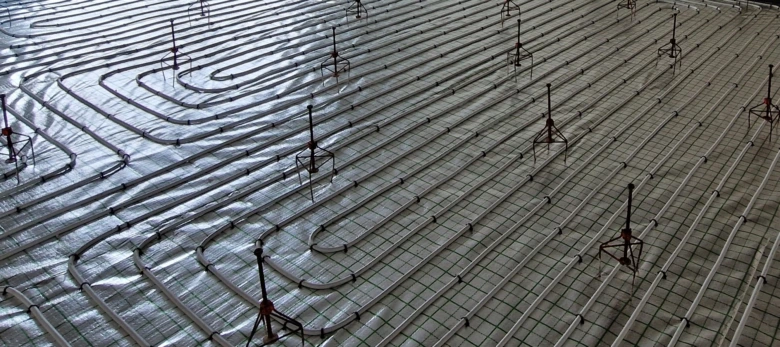

Jak odlišit přívod a zpátečku v podlahovém vytápění
Při identifikaci směru proudění v podlahovém vytápění sledujte rozdělovač, kde přívod topení vede ohřátou vodu přímo do okruhu, zatímco zpátečka topení vrací ochlazenou vodu zpět k centrálnímu zdroji. Pokud hledáte způsob, jak zjistit, kde je přívod a kde zpátečka v podlahovém topení, nejspolehlivější metodou je měření teploty na trubkách přímo u rozdělovače. Přívodní větev vykazuje při ustáleném provozu vyšší teplotu topení než větev zpátečky. U moderních systémů využívajících PEX trubky se standardně dodržuje délka okruhu v rozmezí 80 až 120 metrů, což minimalizuje hydraulické ztráty.
Odborná rada: Při instalaci nebo údržbě si dejte pozor na správné vyvážení průtoků. Častá chyba spočívá v příliš dlouhých smyčkách, které vedou k nerovnoměrnému prohřátí podlahy.
| Místnost | Rozteč trubek (cm) | Max. délka okruhu (m) |
|---|---|---|
| Koupelna | 10 – 15 | 80 |
| Obývací pokoj | 15 – 20 | 100 |
| Ložnice | 20 | 120 |
Tento systém se hodí pro novostavby a rekonstrukce s nízkoteplotním zdrojem, naopak se nehodí pro staré instalace s vysokým tlakem v topném systému, které vyžadují náročné úpravy. Pro bezproblémový chod nezapomeňte na pravidelné odvzdušnění topení přes Mayevského kohoutek umístěný na rozdělovači.
Doporučené bezpečnostní postupy při opravách a údržbě přívodu a zpátečky
Před zahájením jakýchkoliv oprav topení nebo údržby otopné soustavy je klíčové dodržet bezpečnostní opatření a prevenci nehod. Úplné vypnutí systému zabraňuje nechtěnému úniku horké vody pod tlakem a chrání oběhové čerpadlo před poškozením při chodu nasucho. Před samotnou manipulací vždy ověřte, kde je přívod a zpátečka v topném systému, abyste předešli záměně směrů, která negativně ovlivňuje hydraulické ztráty a účinnost vytápění.
Bezpečnostní zásady při manipulaci s potrubím
- Vypnutí kotle a oběhového čerpadla proveďte minimálně 30 minut před prací, aby klesla teplota topení na bezpečnou úroveň a předešlo se popálení.
- Kontrola tlaku v topném systému je nezbytná, přičemž optimální provozní hodnota ve studeném stavu se pohybuje v rozmezí 1,0 až 1,5 bar.
- Správná identifikace potrubí, například pomocí dotyku (přívod je teplejší než zpátečka), minimalizuje chyby při údržbě, zejména u složitějších instalací jako je podlahové vytápění s PEX trubkami.
- Používejte pouze vhodné nářadí pro rozebírání spojů, abyste předešli poškození závitů či deformaci PEX trubek, které by mohly vést k úniku vody.
Odborná rada: Pokud po vypuštění vody a následném napuštění přes plnicí ventil zjistíte, že radiátory nehřejí rovnoměrně, proveďte důkladné odvzdušnění topení přes Mayevského kohoutek. V případě, že si nejste jisti postupem pro doplnění vody do topení nebo identifikací směru proudění vody, vždy kontaktujte autorizovaného servisního technika. Tento postup se hodí pro majitele rodinných domů s plynovým kotlem, nikoliv pro osoby bez základních technických znalostí a potřebného vybavení. Častá chyba: neodpuštění zbytkového tlaku před povolením převlečné matice, což vede k nekontrolovanému úniku vody a možnému poškození interiéru.
| Ukazatel | Doporučená hodnota / Stav |
|---|---|
| Tlak v systému (studený stav) | 1,0 až 1,5 bar |
| Teplotní rozdíl | Přívod je vždy teplejší než zpátečka |
| Průměr PEX trubek (podlahové vytápění) | 17 x 2 mm |
| Interval kontroly tlaku | Minimálně jednou měsíčně |
Časté dotazy k rozpoznání přívodu a zpátečky v topném systému
Tato sekce FAQ přívod a zpátečka vám pomůže vyjasnit si, kde je přívod a zpátečka v topném systému a jak poznat přívod a zpátečku v topném systému pomocí praktických metod.
Otázka: Jak poznám přívod a zpátečku u radiátoru podle teploty?
Přívod je obvykle o 5 až 20 °C teplejší než zpátečka, což lze změřit pomocí kontaktního teploměru nebo infračervené kamery přímo na trubkách.
Otázka: Jaký tlak by měl být v topném systému za studena?
Optimální tlak v topném systému ve studeném stavu je mezi 1,0 až 1,5 bar; pod 1 bar může docházet k bublání a ochlazení radiátorů.
Otázka: Jak správně provést odvzdušnění topení?
Použijte Mayevského kohoutek a odvzdušňovací klíč; otevřete kohoutek pomalu, dokud neunikne vzduch a nezačne vytékat souvislý proud vody.
Otázka: Kde se nachází přívod a zpátečka v podlahovém vytápění?
Přívod vede od rozdělovače teplou vodu k podlaze, zpátečka vrací ochlazenou vodu zpět k rozdělovači; délka okruhu bývá 80 až 120 metrů.
Otázka: Co dělat, když tlak v topení klesá pod 1 bar?
Zkontrolujte systém na možné úniky vody a doplňte vodu přes plnicí ventil, případně kontaktujte odborníka pro kontrolu expanzní nádoby.
Otázka: Jaké jsou příznaky zaměnění přívodu a zpátečky?
Radiátory se mohou nerovnoměrně ohřívat, může dojít k nižší celkové teplotě a špatné cirkulaci, což negativně ovlivní výkon systému.
Otázka: Jak často kontrolovat tlak v topném systému?
Doporučuje se kontrolovat tlak minimálně jednou měsíčně, zejména před začátkem topné sezóny.
Otázka: Jaké nástroje použít k rozpoznání přívodu a zpátečky?
Teploměr na potrubí, infračervená termokamera a barevné značení trubek jsou nejčastější pomůcky, které vám usnadní identifikaci.
Otázka: Proč je důležité odvzdušnění topení?
Vzduchové bubliny způsobují špatnou cirkulaci vody, bublání a ochlazování radiátorů, což výrazně snižuje celkovou účinnost vytápění.
Otázka: Jak bezpečně provést doplnění vody do topení?
Vypněte oběhové čerpadlo, nastavte ventily na maximum, pomalu doplňujte vodu přes plnicí ventil a po doplnění systém znovu odvzdušněte.
Otázka: Jaké jsou bezpečnostní postupy při opravě přívodu a zpátečky?
Před opravou vypněte kotel a čerpadlo, zkontrolujte aktuální tlak a používejte vhodné nástroje; častá chyba je manipulace pod tlakem bez uzavření ventilů.
Otázka: Jak rozpoznat přívod a zpátečku v jednotrubkovém systému?
U jednotrubkových systémů je směr proudění stejný, přívod i zpátečka jsou v rámci jedné trubky, rozlišení vyžaduje měření teploty a průtoku v konkrétním bodě.
Otázka: Jak ovlivňuje teplonosné médium rozpoznání přívodu a zpátečky?
Voda má jasný teplotní rozdíl mezi přívodem a zpátečkou, zatímco nemrznoucí směsi mohou mít odlišné teplotní charakteristiky, což ovlivňuje přesnost měření.
Otázka: Jaký vliv má nesprávné zapojení přívodu a zpátečky na topný systém?
Může dojít k nerovnoměrnému vytápění, vyšším hydraulickým ztrátám, bublání a zvýšeným energetickým nákladům až o 15 procent.
Otázka: Jak moderní technologie pomáhají při monitorování přívodu a zpátečky?
Automatizované senzory a termokamery umožňují přesné sledování teplot a průtoku, což usnadňuje identifikaci a optimalizaci celého topného systému.
Upozornění: Pokud si nejste jisti identifikací komponentů nebo manipulací s tlakem, vždy konzultujte postup s kvalifikovaným topenářem. Tento návod se hodí pro běžnou údržbu, nikoliv pro zásadní rekonstrukce systému.
