Správné umístění expanzní nádoby je klíčové pro udržení optimálního tlaku a dlouhou životnost topného systému. Nesprávné připojení expanzní nádoby může vést k poruchám a častým servisním zásahům. Poradím vám, kde ji instalovat, aby se systém správně vyrovnával s objemovými změnami vody a fungoval bez problémů.
💡 Klíčové informace
- Expanzní nádoby v rodinných domech mají objem 6 až 30 litrů.
- V uzavřených systémech je expanzní nádoba s membránou, která odděluje plyn od topné vody.
- V otevřených systémech se expanzní nádoba instaluje v nejvyšším bodě systému, často na půdě nebo v podkroví.
- Ideální umístění expanzní nádoby v uzavřeném systému je na zpětném potrubí s ventilem nahoru.
- Výrobní tlak plynu v expanzní nádobě se standardně pohybuje mezi 1 a 1,2 bar.
Kam umístit expanzní nádobu v otevřeném topném systému?
Expanzní nádobu v otevřeném topném systému je nezbytné umístit v nejvyšším bodě okruhu, typicky na půdu nebo do podkroví. Takové správné umístění umožňuje kompenzovat změny objemu vody při ohřevu a zároveň zajišťuje přirozené odvzdušnění systému. Výška vodního sloupce určuje tlak expanzní nádoby, přičemž 6 metrů odpovídá tlaku přibližně 0,6 baru.
Princip fungování otevřeného systému
V otevřeném topném systému expanzní nádoba vyrovnává zvýšení objemu vody při jejím ohřevu. Díky umístění v nejvyšším bodě topného okruhu umožňuje přirozené odvzdušnění, protože vzduch stoupá vzhůru a může uniknout právě přes expanzní nádobu. Tento princip zajišťuje stabilní tlak a snižuje riziko poškození topného systému. Otevřený topný systém tak vyžaduje pravidelnou údržbu expanzní nádoby, zejména kontrolu membrány a připojení expanzní nádoby.
Doporučené umístění a izolace
Expanzní nádoba by měla být instalována na půdě nebo v podkroví, kde je nejvyšší bod topného systému. Pro snížení tepelných ztrát je vhodná izolace expanzní nádoby a přilehlých potrubí. Taková izolace udržuje stabilní tlak expanzní nádoby a prodlužuje její životnost.
- Umístěte expanzní nádobu vždy ve výšce odpovídající potřebnému vodnímu sloupci
- Použijte izolační materiál s minimální tloušťkou 20 mm
- Zkontrolujte, že připojení expanzní nádoby je pevné a bez netěsností
Tip: Častou chybou je instalace expanzní nádoby mimo nejvyšší bod, což vede k nesprávnému odvzdušnění a nestabilnímu tlaku v systému. Pro víceokruhový topný systém otevřená expanzní nádoba není ideální volbou, protože tlak nelze přesně regulovat.

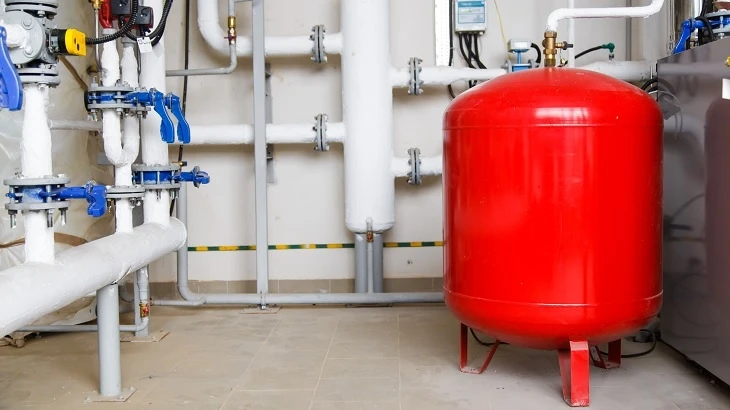

Jak správně umístit expanzní nádobu v uzavřeném topném systému?
Správné umístění expanzní nádoby v uzavřeném topném systému s membránou je klíčové pro optimální funkci a prodloužení životnosti celého zařízení. V této části najdete konkrétní technické požadavky na instalaci a přínosy správného zapojení expanzní nádoby.
Technické požadavky na instalaci
Expanzní nádoba v uzavřeném topném systému se připojuje na zpětné potrubí, kde kapalina vstupuje zespodu do nádoby. Tato orientace umožňuje efektivní vypouštění a zabraňuje hromadění vzduchových bublin uvnitř nádoby. Ventil expanzní nádoby musí být orientován směrem nahoru, což usnadňuje odvod vzduchu a minimalizuje vznik tlakových rázů v systému. Umístění nádoby přímo nad kotlem nebo na stoupačce se nedoporučuje kvůli vysoké teplotě kapaliny, která může způsobovat hluk a předčasné selhání membrány. V systémech s více topnými okruhy je nutné zvolit expanzní nádobu s odpovídajícím objemem, který pokryje celkovou expanzi vody při ohřevu.
Výhody správného umístění
Umístění expanzní nádoby na zpětném potrubí s ventilem nahoru výrazně snižuje hluk topného systému, protože eliminuje vzduchové kapsy a vibrace způsobené nesprávným prouděním kapaliny. Tato konfigurace prodlužuje životnost expanzní nádoby i přilehlých komponent a snižuje potřebu časté údržby. Správné nastavení tlaku v expanzní nádobě (obvykle 1-1,2 bar podle parametrů systému) zajišťuje stabilitu topného okruhu a předchází přetlakům či únikům vody. Umístění nádoby mimo výstup kotle a za oběhové čerpadlo navíc chrání systém před tlakovými rázy a zvyšuje celkovou spolehlivost topení.
Tip: Častou chybou je instalace expanzní nádoby přímo nad kotlem, kde vysoká teplota vody zvyšuje riziko poškození membrány a hluku. Pro koho se správné umístění hodí: pro všechny uzavřené topné systémy s membránovou expanzní nádobou, zejména u rodinných domů s víceokruhovým topením. Nevhodné je pro otevřené systémy, kde se používají jiné typy expanzních nádob a umístění.
| Parametr | Doporučené umístění | Důvod |
|---|---|---|
| Směr vstupu kapaliny | Zespodu do nádoby | Usnadňuje vypouštění a zabraňuje vzduchovým kapsám |
| Orientace ventilu | Nahoru | Umožňuje odvod vzduchu a minimalizuje tlakové rázy |
| Umístění vůči kotli | Na zpětném potrubí, mimo výstup kotle | Snižuje hluk a prodlužuje životnost membrány |
| Vztah k čerpadlu | Za oběhovým čerpadlem | Chrání systém před tlakovými rázy |
| Objem nádoby | Podle objemu otopné vody a počtu okruhů | Zajišťuje dostatečnou kompenzaci objemu expanze |
Správné umístění expanzní nádoby v uzavřeném topném systému výrazně zvyšuje efektivitu a spolehlivost topení, minimalizuje hluk a prodlužuje životnost komponent. Dodržení technických parametrů a orientace ventilu je nezbytné pro bezproblémový provoz.
Jak připojit expanzní nádobu k topnému systému a bojleru?
Připojení na zpětné potrubí
Expanzní nádoba se standardně připojuje na zpětné potrubí topného systému, kde teplota vody nepřesahuje 60 °C, což výrazně snižuje tepelnou zátěž nádoby a prodlužuje její životnost. Toto umístění také minimalizuje tlakové rázy a umožňuje stabilní vyrovnávání tlaku při ohřevu topné vody. U víceokruhových systémů je vhodné umístit expanzní nádobu tak, aby vyrovnávala tlak ve všech okruzích, ideálně na společném zpětném potrubí před rozdělovačem. Připojení se provádí pomocí závitu 3/8″ až 1″, podle typu nádoby a systému.

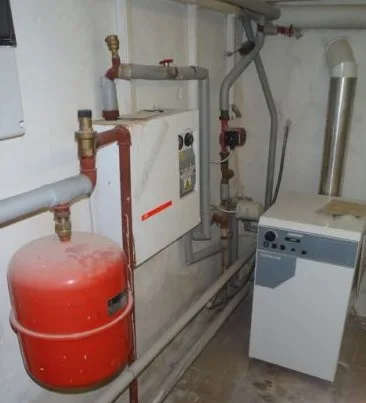

Umístění u bojleru a čerpadla
Instalace expanzní nádoby přímo nad kotlem nebo bojlerem se nedoporučuje, protože teplota vody v této části často přesahuje 80 °C, což může způsobit předčasné selhání membrány a zvýšení tlaku nad doporučenou hodnotu 1-1,2 bar. Optimální je umístění expanzní nádoby u oběhového čerpadla na zpětném potrubí, kde teplota vody je nižší a tlakové rázy jsou tlumeny. Toto místo zároveň usnadňuje pravidelnou údržbu a kontrolu tlaku plynu v nádobě. Membrána by měla být orientována tak, aby kapalina vstupovala zespodu, což umožňuje snadné vypouštění a minimalizuje vznik vzduchových bublin.
- Připojte expanzní nádobu na zpětné potrubí s teplotou do 60 °C
- Vyhněte se umístění přímo nad kotlem nebo bojlerem s teplotou nad 80 °C
- Instalujte nádobu u oběhového čerpadla pro ochranu proti tlakovým rázům
- Orientujte membránu ventilem nahoru, kapalina by měla vstupovat zespodu
- Kontrolujte tlak plynu v nádobě minimálně jednou ročně za studena (cca 20 °C)
Tip: Častou chybou je instalace expanzní nádoby na kotlový výstup, kde vysoká teplota zkracuje životnost membrány a zvyšuje hlučnost topného systému. Pro koho se to hodí: jednoduché systémy s jedním okruhem bez bojleru, pro koho NE: složité víceokruhové systémy a systémy s integrovaným bojlerem, kde je nutné precizní umístění u čerpadla a zpětného potrubí.
Jak vybrat správný objem expanzní nádoby pro topný systém?
Správný objem expanzní nádoby je klíčový pro bezproblémový chod topného systému. Zvolit vhodnou velikost závisí na objemu otopné vody v systému a typu kotle, přičemž pro rodinné domy existují osvědčené hodnoty.
Typické objemy pro rodinné domy
Expanzní nádoby pro rodinné domy mají obvykle objem od 6 do 30 litrů. Tento rozsah odpovídá topným systémům s běžným množstvím otopné vody, které se pohybuje mezi 70 a 160 litry. V takových systémech zajišťuje expanzní nádoba správné vyrovnání tlaku a minimalizuje riziko poškození potrubí.
Faktory ovlivňující výběr
Výběr objemu expanzní nádoby závisí na několika faktorech, například na typu kotle, délce potrubí a celkovém objemu otopné vody v systému. Víceokruhové topné systémy vyžadují často větší nebo více expanzních nádob kvůli rozdílným tlakům v jednotlivých okruzích.
| Faktor | Dopad na objem expanzní nádoby | Poznámka |
|---|---|---|
| Objem otopné vody | Určuje základní kapacitu nádoby | 70-160 litrů = 6-30 l nádoba |
| Typ kotle | Ovlivňuje pracovní tlak a potřeby | Kotel s vyšším tlakem vyžaduje větší nádobu |
| Délka potrubí | Zvyšuje objem vody v systému | Delší potrubí znamená větší nádobu |
Tip: Při instalaci expanzní nádoby věnujte pozornost správnému připojení expanzní nádoby a jejímu umístění, které ovlivní tlak expanzní nádoby a celkovou údržbu systému.

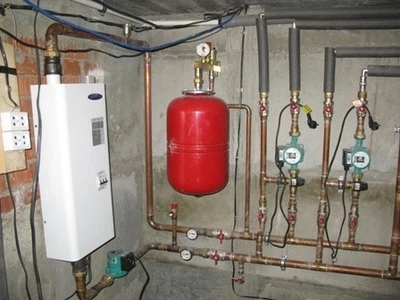

Doporučení pro instalaci expanzní nádoby v systémech s více okruhy nebo větším počtem větví
V systémech s více topnými okruhy je nezbytné umístit expanzní nádobu tak, aby efektivně kompenzovala objem vody ve všech větvích. Expanzní nádoba musí být dimenzována a rozmístěna tak, aby vyrovnávala tlakové změny v celém systému a předcházela vzniku hluku a poruch způsobených nerovnoměrným tlakem.
Specifika víceokruhových systémů
Víceokruhový topný systém sestává z několika samostatných větví, které mají rozdílné objemy vody i tlakové nároky. Celkový objem expanzní nádoby by měl odpovídat součtu objemů všech větví, přičemž je vhodné zvážit instalaci více menších expanzních nádob přímo u jednotlivých okruhů. Tento přístup zabraňuje tlakovým rázům a nerovnoměrnému rozložení tlaku, které může vést k selhání membrány nebo hlučnosti systému.
Doporučené rozmístění expanzních nádob
- Instalujte expanzní nádoby na zpětné potrubí každého topného okruhu, kde je teplota vody nižší (ideálně pod 60 °C), aby se minimalizovalo riziko poškození membrány a snížil hluk v systému.
- Umístěte expanzní nádoby s ventilem nahoru a s přívodem kapaliny ze spodní části nádoby, což usnadní vypouštění a zabrání vzniku vzduchových bublin.
- Vyhněte se instalaci expanzní nádoby přímo nad kotlem nebo na výstupu z kotle, kde teploty často přesahují 80 °C a mohou zkracovat životnost nádoby.
- Pro větší systémy s objemy otopné vody nad 200 litrů volte expanzní nádoby s objemem 12 až 30 litrů, které musí být pevně upevněné na stabilní podložce kvůli hmotnosti.
- Pravidelně kontrolujte tlak plynu v expanzních nádobách minimálně jednou ročně za studeného stavu systému (cca 20 °C), aby tlak odpovídal projektovým hodnotám (obvykle 1-1,2 bar).
Častá chyba: Instalace jediné velké expanzní nádoby pouze u kotle bez ohledu na počet větví často vede k nerovnoměrnému tlaku a hluku v odlehlejších okruzích.
Pro koho se to hodí vs. pro koho NE: Více menších expanzních nádob je vhodné pro systémy s výrazně odlišnými objemy a délkami větví, kde je potřeba přesné vyrovnání tlaku. Naopak u malých rodinných domů s jedním okruhem postačuje jedna správně dimenzovaná nádoba umístěná na zpětném potrubí.
Vliv umístění expanzní nádoby na hlučnost a efektivitu topného systému
Správné umístění expanzní nádoby v topném systému významně ovlivňuje hlučnost topného systému i jeho energetickou účinnost. Vhodná pozice nádoby zajišťuje optimální připojení expanzní nádoby a správný tlak expanzní nádoby, což vede k úsporám energie a prodlužuje životnost zařízení.

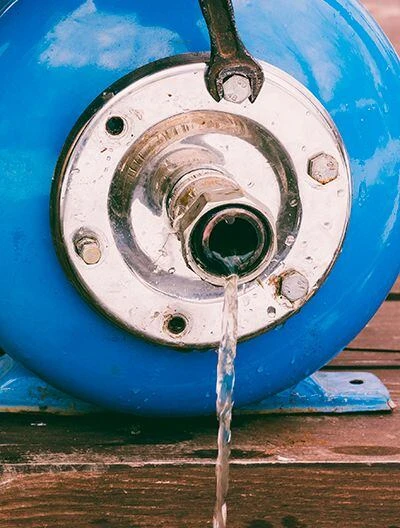

Nejčastější chyby při instalaci
Mezi chyby při instalaci patří umístění expanzní nádoby přímo nad kotlem nebo v nevhodné poloze, kde ventil není správně orientován. Takové chyby zvyšují hlučnost topného systému, protože dochází k nežádoucím vibracím a nepravidelnému proudění vody. Nevhodné připojení expanzní nádoby také komplikuje údržbu expanzní nádoby a může způsobit rychlejší opotřebení.
Dopady správného umístění na efektivitu
Správné umístění expanzní nádoby topný systém stabilizuje tlak expanzní nádoby a zlepšuje cirkulaci teplonosné látky. To vede ke zvýšení energetické účinnosti a úspoře energie, zvláště u víceokruhových topných systémů. Kromě toho se sníží riziko hluku a minimalizuje se zátěž komponent systému, což zlepšuje jeho celkovou funkčnost.
Tip: Pro správné umístění expanzní nádoby v topném okruhu volte místo s co nejkratším a přímým připojením k potrubí, ideálně ve vertikální poloze, aby se usnadnila údržba expanzní nádoby a minimalizoval hluk.
Údržba a kontrola tlaku expanzní nádoby v topném systému
Údržba expanzní nádoby a pravidelná kontrola tlaku jsou klíčové pro spolehlivý chod topného systému. Správný tlak v expanzní nádobě byste měli ověřovat alespoň jednou ročně za studena, ideálně při teplotě vody kolem 20 °C.

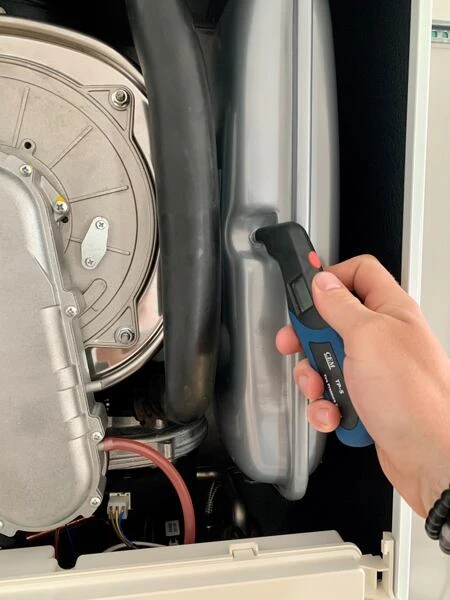

Postup kontroly tlaku
- Uzavřete přívod vody do topného systému a nechte systém vychladnout na přibližně 20 °C.
- Odtlačte tlakový ventil na expanzní nádobě, abyste uvolnili přebytečný tlak.
- Použijte manometr k měření tlaku v nádobě, ideálně na připojení expanzní nádoby.
- Pokud je tlak nižší než 1 bar, doplňte vzduch pomocí pumpičky na tlakování expanzních nádob.
- Po doplnění tlaku znovu zkontrolujte hodnotu a ujistěte se, že je v rozmezí 1 až 1,2 bar.
Doporučené hodnoty a údržba
Správný tlak expanzní nádoby v topení je mezi 1 a 1,2 bar. Pravidelná údržba expanzní nádoby, včetně kontroly membrány a případného vypuštění vody, prodlužuje její životnost a zajišťuje bezpečný provoz i u víceokruhových topných systémů.
Časté dotazy k umístění a údržbě expanzní nádoby v topném systému
Kam umístit expanzní nádobu v otevřeném topném systému?
Expanzní nádoba se instaluje v nejvyšším bodě topného systému, například v podkroví. Tlak odpovídá výšce vodního sloupce, což znamená, že při výšce 6 metrů je tlak okolo 0,6 bar. Takové umístění umožňuje kompenzovat objemové změny vody.
Jak správně umístit expanzní nádobu v uzavřeném topném systému?
V uzavřeném systému s membránou se expanzní nádoba připojuje na zpětné potrubí. Kapalina vstupuje zespodu a ventil by měl být orientován nahoru, aby se minimalizovaly vzduchové bubliny a hluk topného systému.
Jak velkou expanzní nádobu zvolit pro rodinný dům?
Pro rodinné domy se doporučuje objem expanzní nádoby mezi 6 a 30 litry, přičemž odpovídá objemu otopné vody v rozsahu 70 až 160 litrů. Správná velikost zajistí efektivní vyrovnání tlakových výkyvů.
Jak často a jak správně kontrolovat tlak v expanzní nádobě?
Tlak se kontroluje jednou ročně za studeného stavu vody, ideálně při teplotě kolem 20 °C. Doporučený tlak je 1 až 1,2 bar. Při údržbě je nutné expanzní nádobu odpojit, vypustit vodu a tlak na ventilu případně doplnit vzduchem nebo dusíkem.
Jak připojit expanzní nádobu k bojleru?
Expanzní nádoba by měla být připojena na zpětné potrubí blízko oběhového čerpadla, nikoli přímo nad kotlem, aby se minimalizoval hluk a tepelná zátěž. Správné připojení zajišťuje ochranu proti tlakových rázům.
Lze instalovat expanzní nádobu v systémech s více topnými okruhy?
Ano, víceokruhový topný systém vyžaduje buď několik menších expanzních nádob, nebo jednu dostatečně velkou s přihlédnutím k součtu objemů všech okruhů. To zajišťuje rovnoměrnou kompenzaci tlaku.
Jak izolovat expanzní nádobu v otevřeném systému?
Izolace pomáhá snížit tepelné ztráty a chrání nádobu před mrazem. Doporučují se pěnové izolace nebo izolační návleky, zejména pokud je nádoba umístěna v nevytápěných prostorách, jako je půda.
Jaké jsou nejčastější chyby při instalaci expanzní nádoby?
Mezi časté chyby patří umístění nad kotlem, nesprávná orientace ventilu, nevhodné připojení potrubí a nedostatečná izolace. Tyto chyby mohou vést ke zvýšenému hluku, snížení životnosti systému a neefektivní regulaci tlaku.
Jak umístění expanzní nádoby ovlivňuje hlučnost topného systému?
Nádoba umístěná přímo nad kotlem často způsobuje zvýšený hluk. Optimální umístění na zpětném potrubí s ventilem nahoru minimalizuje vzduchové bubliny a tlakové rázy, čímž snižuje hlučnost.
Jaké jsou bezpečnostní normy pro instalaci expanzní nádoby?
Instalace musí odpovídat normě ČSN EN 12828. Expanzní nádoba musí být vybavena tlakový bezpečnostním ventilem nastaveným na maximální provozní tlak systému, což zajišťuje bezpečný provoz.
Jak umístění expanzní nádoby ovlivňuje životnost topného systému?
Správné umístění snižuje tlakové rázy a namáhání komponentů, prodlužuje životnost čerpadel a potrubí přibližně o 20 až 30 procent. Nevhodné umístění naopak zvyšuje riziko poruch.
Kde přesně v topném okruhu připojit expanzní nádobu pro optimální funkci?
Ideální místo je co nejblíže k oběhovému čerpadlu, nejlépe na sací straně, do 1 metru vzdálenosti. Toto umístění zajišťuje efektivní vyrovnání tlaku a minimalizuje vzduchové bubliny.
Jak správně zapojit expanzní nádobu k bojleru s ohřevem vody?
Expanzní nádobu je třeba instalovat na výstupní potrubí bojleru, maximálně do 0,5 metru od výstupu, aby se zabránilo tlakovým rázům a zajistila správná funkce při ohřevu vody.
Jaké materiály potrubí jsou vhodné pro připojení expanzní nádoby?
Doporučují se měděné nebo ocelové trubky s průměrem minimálně 22 mm, které minimalizují tlakové ztráty a zajišťují spolehlivé připojení expanzní nádoby k topnému systému.
Jak často by měla být expanzní nádoba kontrolována a servisována?
Tlak expanzní nádoby je vhodné kontrolovat minimálně jednou ročně, servis by měl probíhat každé dva roky. Pravidelná údržba zabraňuje únikům a poruchám, čímž prodlužuje životnost zařízení.
