Správný výpočet počtu topných radiátorů zajistí rovnoměrné a efektivní vytápění každé místnosti ve vašem domě. Základem je přesně stanovit tepelnou ztrátu domu a vybrat vhodný počet sekcí radiátoru podle návrhové teploty místnosti. Takový přístup pomůže optimalizovat komfort i spotřebu energie.
📝 Hlavní myšlenky
- Pro obytné místnosti se doporučuje návrhová teplota 20 °C, pro koupelny 24 °C.
- Tepelná potřeba se pohybuje mezi 60-150 W/m² podle kvality izolace.
- Výpočet tepelných ztrát zahrnuje plochu konstrukcí a větrání, s přídavkem 10-40 % ztrát.
- Počet sekcí radiátoru se určuje podle tepelných ztrát a výkonu jedné sekce s přídavkem 20 % rezervy.
- Radiátory se umisťují pod okna a nesmí být zakryté nábytkem kvůli správné cirkulaci vzduchu.
Jak spočítat tepelnou ztrátu místnosti pro výpočet radiátorů
Pro správný výpočet počtu topných radiátorů je nezbytné nejprve přesně spočítat tepelnou ztrátu každé místnosti. Tepelná ztráta se určí podle vzorce Q = S × ΔT / R, kde S představuje plochu konstrukcí, ΔT je rozdíl mezi vnitřní a venkovní teplotou a R tepelný odpor materiálů. Vždy je nutné připočítat 10-40 % navíc kvůli větrání a dalším faktorům, které zvyšují ztráty tepla.
Jak změřit plochu konstrukcí
Pro výpočet tepelné ztráty změřte plochu stěn, oken a dveří v každé místnosti v metrech čtverečních. Přesná měření plochy místnosti zahrnují všechny vnější stěny, okna a dveře, protože tyto části mají zásadní vliv na celkovou tepelnou ztrátu domu.
Výpočet teplotního rozdílu a odporu
Teplotní rozdíl ΔT stanovíte jako rozdíl mezi návrhovou teplotou místnosti (například 20 °C) a průměrnou venkovní teplotou v zimním období. Tepelný odpor R je charakteristika materiálu konstrukce, která určuje, jak dobře izoluje – čím vyšší R, tím menší tepelná ztráta.
Úprava tepelných ztrát o větrání
Větrání výrazně zvyšuje tepelnou ztrátu, proto je třeba k vypočítané hodnotě Q přidat 10-40 % navíc. Tento přírůstek závisí na způsobu větrání a těsnosti domu, což ovlivňuje finální výpočet počtu radiátorů a jejich potřebný výkon.
- Změřte plochu stěn, oken a dveří – stanovte hodnotu S v m²
- Určete teplotní rozdíl ΔT a tepelný odpor R – použijte hodnoty podle materiálů a klimatu
- Vypočítejte základní tepelnou ztrátu Q = S × ΔT / R
- Přidejte rezervu 10-40 % pro ztráty větráním – zohledněte způsob instalace radiátorů a typy radiátorů
Tip: Častou chybou je vynechání ztrát větráním, což vede k poddimenzování topných těles a nedostatečnému vytápění místností. Výpočet radiátorů podle objemu nebo plochy místnosti musí vždy brát v úvahu tyto rezervy pro spolehlivý výkon.
Jak určit návrhovou teplotu a tepelnou potřebu podle typu místnosti
Jak správně spočítat počet topných radiátorů v soukromém domě začíná správným určením návrhové teploty a tepelné potřeby pro jednotlivé místnosti. Tyto hodnoty se liší podle typu místnosti a kvality izolace, což ovlivňuje výpočet radiátorů i celkovou tepelnou ztrátu domu.
Rozsahy tepelné potřeby podle izolace
Tepelná potřeba se pohybuje v rozmezí 60 až 150 W/m² v závislosti na kvalitě izolace domu. U dobře zateplených objektů bývá hodnota kolem 60-80 W/m², zatímco u starších nebo špatně izolovaných staveb může dosahovat až 150 W/m². Tento parametr přímo ovlivňuje počet sekcí radiátoru a jejich instalaci, protože vyšší tepelná potřeba znamená nutnost vyššího výkonu topných těles.
| Kvalita izolace | Tepelná potřeba (W/m²) |
|---|---|
| Dobrá izolace | 60-80 |
| Průměrná izolace | 80-110 |
| Špatná izolace | 110-150 |
Návrhové teploty podle účelu místnosti
Návrhová teplota místnosti je klíčová pro správný výpočet topných radiátorů. Pro obytné místnosti se obvykle volí 20 °C, což odpovídá komfortní teplotě pro bydlení. Koupelna vyžaduje vyšší návrhovou teplotu kolem 24 °C, aby bylo zajištěno příjemné prostředí i při vysoké vlhkosti. Tyto teploty jsou základem pro výpočet výkonu radiátorů a následně i jejich počtu.
| Typ místnosti | Návrhová teplota (°C) |
|---|---|
| Obytné místnosti | 20 |
| Koupelna | 24 |
| Chodba | 18 |
Tip: Při výpočtu tepelné ztráty domu zohledněte vliv oken a dveří, protože špatně utěsněné otvory mohou zvýšit tepelnou ztrátu až o 10-15 %. To se promítne do potřeby většího výkonu radiátorů.
Správné určení návrhové teploty a tepelné potřeby je nezbytné, pokud chcete přesně vypočítat počet topných těles v domě a vyhnout se nedostatečnému nebo naopak přehnanému výkonu radiátorů. Podle těchto parametrů můžete zvolit vhodný typ radiátorů a správně naplánovat jejich instalaci.
Výpočet počtu sekcí radiátoru podle tepelných ztrát
Výpočet počtu sekcí radiátoru podle tepelných ztrát vychází z poměru mezi tepelnou ztrátou domu a výkonem jedné sekce radiátoru. Pro spolehlivý provoz doporučuji přidat rezervu výkonu přibližně 20 %. Tento postup umožňuje přesně určit, kolik sekcí radiátoru je potřeba k efektivnímu vytápění.
Výkon jedné sekce radiátoru
Výkon radiátoru často najdete v katalogových datech výrobce, které udávají hodnotu při standardní návrhové teplotě vody 75 °C. Typicky jedna sekce ocelového radiátoru dosahuje výkon kolem 100 W. Tento údaj slouží jako základ pro výpočet potřebného počtu sekcí radiátoru v místnosti podle její tepelné ztráty.
Přidání rezervy výkonu
Rezerva výkonu 20 % zajišťuje, že systém zvládne vyšší tepelnou ztrátu při extrémních venkovních teplotách nebo zhoršené izolaci. Výpočet tak vypadá následovně: n_C = (S × 100 W) / q₀, kde n_C je počet sekcí radiátoru, S tepelná ztráta domu a q₀ výkon jedné sekce. Přidání rezervy zvýší spolehlivost a komfort vytápění.
- Stanovte tepelnou ztrátu domu – využijte projektovou dokumentaci nebo online výpočet tepelných ztrát.
- Zjistěte výkon jedné sekce radiátoru – podle katalogových dat výrobce při 75 °C.
- Vypočítejte základní počet sekcí – vydělte tepelnou ztrátu výkonem jedné sekce.
- Přidejte 20 % rezervu – výsledný počet sekcí vynásobte 1,2.
- Zaokrouhlete výsledek – zvolte celé číslo sekcí pro instalaci.
Tip: Pro přesnější výpočet použijte kalkulačku pro výpočet výkonu radiátoru, která zohlední i specifika místnosti a typy radiátorů. Tento postup odpovídá tomu, jak spočítat počet topných radiátorů v rodinném domě krok za krokem s příkladem.
Typy radiátorů vhodné pro soukromé domy a jejich vlastnosti
Výběr správného typu radiátoru zásadně ovlivňuje efektivitu a komfort vytápění v soukromém domě. Litinové radiátory mají vysokou tepelnou setrvačnost, což znamená, že akumulují teplo a vyzařují ho i několik hodin po vypnutí topení. Tento typ je vhodný pro domy s nepravidelným vytápěním nebo kotli na tuhá paliva, kde je žádoucí stabilní teplota. Nevýhodou je pomalejší reakce na změny teploty, což komplikuje rychlé přizpůsobení teploty v místnosti.

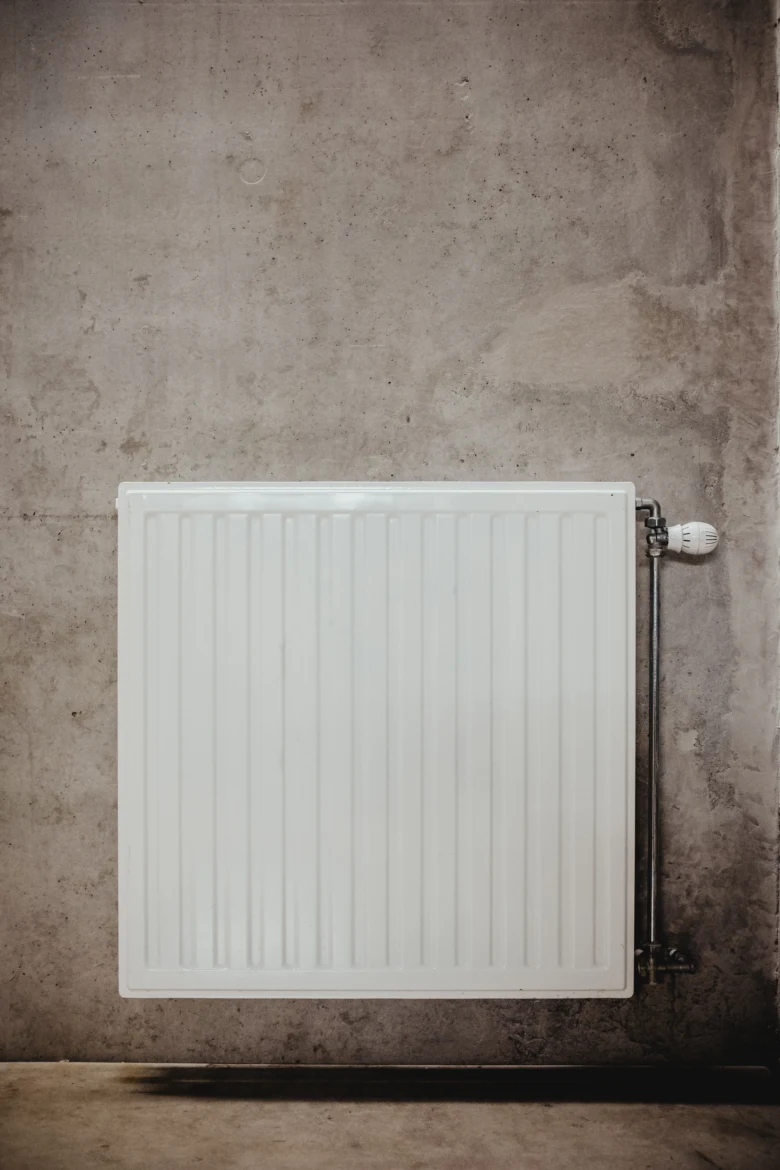

Ocelové deskové radiátory jsou lehké a díky nízké tepelné setrvačnosti reagují během minut na změnu teploty vody v systému. Jsou ideální pro moderní kondenzační kotle a nízkoteplotní systémy, kde je potřeba přesná regulace teploty. Ocelové radiátory se vyrábějí v provedení s jednou až třemi deskami a s různým počtem konvektorů, což umožňuje přesné přizpůsobení výkonu tepelným ztrátám místnosti.
Hliníkové radiátory mají nízkou hmotnost a rychlé zahřátí, což je výhodné v bytech s nižšími tepelnými ztrátami. Pro soukromé domy s většími tepelnými ztrátami jsou méně vhodné, protože mají nižší akumulační schopnost a rychleji ztrácejí teplo, což může vést k vyšší spotřebě energie.
Bimetalové radiátory kombinují ocelový nosný rám s hliníkovým pláštěm, čímž nabízejí vyšší odolnost proti tlaku a korozi. Jsou vhodné do náročnějších podmínek, například v domech s vyšším provozním tlakem nebo většími tepelnými ztrátami. Jejich cena je obvykle vyšší a instalace složitější, ale poskytují dlouhodobou spolehlivost.
| Typ radiátoru | Výhody | Omezení |
|---|---|---|
| Litinové radiátory | Vysoká tepelná setrvačnost, vhodné pro kotle na tuhá paliva | Pomalejší reakce na změnu teploty |
| Ocelové deskové radiátory | Rychlá regulace teploty, variabilní výkon díky počtu desek a konvektorů | Nižší akumulace tepla, citlivost na korozi |
| Hliníkové radiátory | Nízká hmotnost, rychlé zahřátí | Nevhodné pro domy s vysokými tepelnými ztrátami |
| Bimetalové radiátory | Vysoká odolnost proti tlaku a korozi, kombinace výhod oceli a hliníku | Vyšší pořizovací cena, složitější instalace |
Tip: Při výpočtu počtu sekcí radiátoru je nezbytné zohlednit typ radiátoru a tepelnou ztrátu místnosti. Například u litinových radiátorů lze počítat s nižším výkonem na sekci kvůli jejich akumulační schopnosti, zatímco ocelové deskové radiátory vyžadují přesnější dimenzování podle aktuálních tepelných ztrát a návrhové teploty místnosti.
Častá chyba: Podcenění vlivu typu radiátoru na výkon vede často k nedostatečnému vytápění nebo naopak k přetápění. Například použití hliníkových radiátorů v domě s vysokými tepelnými ztrátami může způsobit časté spínání kotle a vyšší náklady na energii.
Pro koho se to hodí: Litinové radiátory jsou ideální pro domy s kotli na tuhá paliva a nepravidelným topením. Ocelové deskové radiátory jsou vhodné pro novostavby a nízkoteplotní systémy. Hliníkové a bimetalové radiátory se hodí spíše do bytů nebo domů s nižšími tepelnými ztrátami.
Pro koho NE: Hliníkové radiátory nejsou doporučeny do starších či špatně zateplených domů s vysokými tepelnými ztrátami. Litinové radiátory nejsou vhodné tam, kde je potřeba rychlá a přesná regulace teploty.
Správné umístění a instalace radiátorů v místnostech
Správné umístění radiátorů zásadně ovlivňuje výkon a efektivitu vytápění domu. Radiátory se instalují především pod okna nebo na vnější obvodové stěny, kde dochází k největším tepelným ztrátám. Toto umístění minimalizuje vznik studených proudů vzduchu a podporuje rovnoměrnou cirkulaci tepla v místnosti, což napomáhá udržet doporučenou návrhovou teplotu 20 °C v obytných prostorách a 24 °C v koupelnách.
Radiátory nesmí být zakryté nábytkem ani závěsy, protože omezení proudění vzduchu snižuje přenos tepla a může vést k nerovnoměrnému vytápění místnosti. Doporučuje se ponechat minimálně 10 cm volného prostoru nad radiátorem a 15 cm před ním pro optimální cirkulaci vzduchu.
Instalace by měla zahrnovat reflexní fólii za radiátorem, která odráží sálavé teplo zpět do místnosti a snižuje tepelné ztráty přes stěnu. Tento krok je zvlášť důležitý u starších domů s tepelnou ztrátou přes stěny nad 1,0 W/m²K, kde může reflexní fólie snížit ztráty až o 10-15 %.
Typy radiátorů a jak vybrat vhodný počet pro vytápění domu
Výběr radiátorů se řídí tepelnými ztrátami jednotlivých místností, které se počítají podle rozměrů, kvality izolace, počtu a velikosti oken, výšky stropu a orientace místnosti. Pro výpočet výkonu radiátoru se používá tepelná potřeba v rozmezí 60-150 W/m²: moderní zateplené domy vyžadují cca 60-70 W/m², standardní zateplení 90-100 W/m² a starší nezateplené domy 120-150 W/m².
Počet sekcí radiátoru se určuje podle výkonu jedné sekce a vypočtených tepelných ztrát místnosti. Vzorec pro počet sekcí je n_C = (S × 100 W) / q₀, kde S je plocha místnosti v m² a q₀ výkon jedné sekce radiátoru (typicky 100-150 W podle typu a výrobce). Doporučuje se přidat rezervu výkonu cca 20 % pro případ výpadku kotle nebo nepředvídaných tepelných ztrát.
Pro správný návrh je vhodné použít specializovanou kalkulačku výkonu radiátorů, která zohlední všechny parametry místnosti a typ radiátoru.
- Umístěte radiátory pod okna a na vnější obvodové stěny
- Zachovejte minimálně 10 cm volného prostoru nad a 15 cm před radiátorem
- Nezakrývejte radiátory nábytkem ani závěsy
- Instalujte reflexní fólii za radiátor ke snížení tepelných ztrát
- Použijte kalkulačku pro přesný výpočet výkonu a počtu sekcí radiátoru
Tip: Častou chybou je instalace radiátorů na vnitřní stěny nebo jejich zakrytí nábytkem, což výrazně snižuje účinnost vytápění a zvyšuje spotřebu energie.
Pro koho se to hodí: Tento přístup je ideální pro novostavby i rekonstruované domy s různou kvalitou izolace, kde je potřeba přesně dimenzovat výkon topných těles. Naopak u velmi malých místností nebo netradičních prostor s nestandardními zdroji tepla může být potřeba individuální řešení s odborníkem.
Doporučená rezerva výkonu a údržba radiátorů
Rezerva výkonu představuje nezbytný prvek pro spolehlivé vytápění soukromého domu. Doporučuje se přidat k vypočtenému výkonu radiátorů minimálně 20 % navíc, což kompenzuje zvýšené tepelné ztráty v extrémně chladných dnech nebo při častém větrání otevřenými okny. Tato rezerva také zajišťuje dostatečný tepelný komfort při nižší návrhové teplotě místnosti, která bývá standardně nastavena na 20 °C pro obytné prostory a 24 °C pro koupelny. Častou chybou je vynechání této rezervy, což vede k poddimenzování topných těles, nedostatečnému vytápění a následně k vyšší spotřebě energie kvůli častému přetápění.
Údržba radiátorů výrazně ovlivňuje jejich tepelnou účinnost a životnost. Pravidelné čištění povrchu a žeber radiátorů od prachu a nečistot může zvýšit přenos tepla až o 10 %, protože usazeniny snižují schopnost radiátoru vyzařovat teplo do místnosti. Odvzdušňování radiátorů je nezbytné alespoň jednou za topnou sezónu, aby se odstranily vzduchové bubliny, které omezují cirkulaci vody a snižují výkon topného systému až o 15 %. Správné nastavení a kontrola funkčnosti termostatických ventilů umožňuje udržovat stabilní teplotu a rovnoměrné vytápění jednotlivých místností, což šetří energii a zvyšuje komfort.
- Pravidelně čistěte povrch a žebra radiátorů, ideálně před začátkem topné sezóny
- Odvzdušňujte radiátory minimálně jednou ročně, případně častěji při zhoršeném výkonu
- Kontrolujte správnou funkci a instalaci termostatických ventilů před každou topnou sezónou
- Při výpočtu výkonu radiátorů vždy zahrňte minimálně 20 % rezervu pro spolehlivost vytápění
Tipy na výpočet počtu a výkonu radiátorů v rodinném domě
Při výpočtu počtu sekcí radiátoru vycházejte z přesného výpočtu tepelných ztrát jednotlivých místností, které zahrnují plochu konstrukcí, kvalitu izolace, počet a velikost oken a teplotní rozdíl mezi vnitřkem a venkovním prostředím. Výkon jedné sekce radiátoru se obvykle pohybuje mezi 100 až 150 W podle typu a výrobce. Počet sekcí spočítejte podle vzorce: n_C = (tepelná ztráta místnosti [W] × 1,2) / výkon jedné sekce [W], kde koeficient 1,2 představuje doporučenou rezervu výkonu.
Správný výběr typu radiátoru ovlivňuje efektivitu vytápění. Pro rodinné domy jsou vhodné ocelové deskové radiátory s jednou až třemi deskami, které umožňují přizpůsobit výkon tepelným ztrátám. Litinové radiátory doporučuji pro domy s kotli na tuhá paliva díky jejich vysoké tepelné setrvačnosti. Umístění radiátorů pod okny nebo na vnějších stěnách pomáhá vyrovnávat tepelné ztráty a zajišťuje efektivní cirkulaci teplého vzduchu.
Odborná rada: Při instalaci radiátorů dbejte na to, aby nebyly zakryté nábytkem nebo závěsy, což výrazně snižuje jejich účinnost. Doporučuje se také instalovat reflexní fólii za radiátor, která odráží sálavé teplo zpět do místnosti a zvyšuje efektivitu vytápění až o 5 %.
Celkově je přesný výpočet a správná instalace radiátorů klíčová pro komfortní a energeticky úsporné vytápění vašeho domu. V případě složitějších dispozic a konstrukčních parametrů doporučuji využít specializované kalkulačky tepelných ztrát nebo konzultaci s odborníkem.
Jak zohlednit vliv oken a větrání při výpočtu
Při výpočtu počtu topných radiátorů je nezbytné zohlednit vliv oken a větrání, protože tyto faktory výrazně ovlivňují tepelnou ztrátu domu a tím i potřebný výkon radiátorů. Správné nastavení počtu sekcí radiátoru závisí na přesném odhadu těchto ztrát.
Vliv typů oken na tepelnou ztrátu
Trojskla snižují tepelnou ztrátu domu až o 50 % ve srovnání se starými okny. Dvojskla mají přibližně o 20-30 % vyšší tepelné ztráty než trojskla, ale výrazně méně než stará okna s jednoduchým sklem. Staré okna bez izolační vrstvy zvyšují tepelnou ztrátu, což znamená vyšší výkon radiátoru na m3 a tedy větší počet sekcí radiátoru pro dosažení požadované návrhové teploty místnosti.
| Typ oken | Tepelná ztráta (W/m²) | Dopad na výkon radiátoru |
|---|---|---|
| Trojskla | 0,8-1,2 | Nízký |
| Dvojskla | 1,5-2,5 | Střední |
| Staré okna | 3,0 a více | Vysoký |
Role větrání a rekuperace
Větrání zvyšuje tepelnou ztrátu domu, protože teplý vzduch uniká ven a nahrazuje jej studený. Bez rekuperace je potřeba výrazně navýšit výkon radiátorů, aby se udržela komfortní teplota. Rekuperace snižuje ztráty až o 70 %, čímž umožňuje snížit počet radiátorů nebo počet jejich sekcí. Při instalaci radiátorů proto doporučuji zohlednit způsob větrání, aby výpočet radiátorů odpovídal skutečné tepelné ztrátě domu.
Tip: Při výpočtu počtu topných radiátorů podle velikosti místnosti vždy upravte tepelnou ztrátu oken a přihlédněte k větrání, abyste předešli poddimenzování topných těles a zajistili optimální tepelný komfort.
Časté dotazy
Jak spočítat počet topných radiátorů v domě?
Spočítejte tepelnou ztrátu místností podle vzorce Q = S × ΔT / R, přidejte 10-40 % na větrání, určete výkon jedné sekce radiátoru a vypočítejte počet sekcí s 20 % rezervou.
Jaká je doporučená návrhová teplota pro obytné místnosti?
Návrhová teplota pro obytné místnosti je 20 °C, pro koupelny se doporučuje 24 °C.
Proč je důležitá rezerva výkonu 20 % u radiátorů?
Rezerva 20 % zajišťuje spolehlivost vytápění při výpadcích kotle, nepředvídatelných ztrátách a výkyvech počasí.
Jaký vliv mají trojskla na výpočet počtu radiátorů?
Trojskla výrazně snižují tepelnou ztrátu oken, což může snížit požadovaný počet radiátorů.
Jak se počítá tepelná ztráta větráním?
Větrání zvyšuje tepelné ztráty o 10-40 %, proto je třeba tyto ztráty připočítat k celkové tepelné ztrátě místnosti.
Jak zjistím výkon jedné sekce radiátoru?
Výkon jedné sekce radiátoru je uveden v katalogu při teplotě vody 75 °C, u kondenzačních kotlů je potřeba větší plocha radiátoru.
Kde je nejlepší umístit radiátory v místnosti?
Radiátory se instalují pod okna a na vnější stěny, aby vyrovnaly tepelné ztráty a zajistily správnou cirkulaci vzduchu.
Jaká je základní údržba radiátorů pro dlouhodobý provoz?
Pravidelné čištění, odvzdušňování a kontrola termostatických hlavic zajišťují maximální účinnost vytápění.
Jak ovlivňuje rekuperace potřebu počtu radiátorů?
Rekuperace může snížit tepelné ztráty větráním až o 40 %, což snižuje požadovaný výkon a počet radiátorů.
Lze použít online kalkulačku pro výpočet počtu radiátorů?
Ano, kalkulačky pomáhají rychle spočítat tepelnou ztrátu a počet sekcí radiátorů podle zadaných parametrů místnosti.
Jaký je postup pro výpočet výkonu radiátoru podle objemu místnosti?
Vypočítejte objem místnosti (plocha x výška) a vynásobte jej koeficientem tepelných ztrát, který bývá přibližně 40 W na m³ pro dobře izolované domy.
Jak zjistím, proč nehřeje spodek radiátoru?
Často jde o zanesení vzduchu v systému; provedení odvzdušnění radiátoru pomocí odvzdušňovacího ventilu obvykle řeší problém během několika minut.
