Nejbezpečnější a nejspolehlivější metody spojení vodičů v praxi
Správné spojení vodičů je klíčové pro bezpečný a dlouhodobě spolehlivý elektrický obvod. Mezi nejúčinnější metody patří krimpování vodičů, pájení kabelů a mechanické spoje, které zajistí pevný kontakt a minimalizují riziko poruch. Volba vhodné techniky závisí na materiálu vodičů i konkrétním použití, například při spojování mědi nebo hliníku.
⭐ Zásadní body
- Hliníkové vodiče vyžadují o stupeň větší průřez než měděné pro stejné proudové zatížení.
- Galvanická koroze mezi hliníkem a mědí je hlavní riziko při spojování těchto materiálů.
- Termitové svařování dosahuje teploty 2 449-2 469 °C a vytváří pevný spoj.
- Šroubové spoje se kontrolují po 4 týdnech a dále každých 6 měsíců pro zajištění spolehlivosti.
- Krimpování vyžaduje speciální nástroje a správné odizolování vodičů (10-15 mm).
Nejbezpečnější a nejspolehlivější metody spojení vodičů
Krimpování vodičů
Krimpování je bezpečná a rychlá metoda spojování elektrických vodičů, která vytváří pevný a vodivý kontakt stlačením vodiče do kovové dutinky speciálními krimpovacími kleštěmi s nastavitelným tlakem. Tato metoda eliminuje potřebu pájení a minimalizuje přechodový odpor spoje, což snižuje riziko přehřátí. Pro správné provedení je nutné odizolovat vodič na délku odpovídající konektoru a použít kleště s odpovídajícím profilem a tlakem. Krimpování je vhodné pro měděné vodiče s průřezy od 0,5 do 35 mm² a také pro hliníkové vodiče, pokud jsou použity speciální Al/Cu krimpovací konektory s certifikací.
Pájení kabelů
Pájení poskytuje pevné a trvalé spojení díky splynutí kovů při teplotě odpovídající tavidlu a pájce, což zajišťuje nízký elektrický odpor spoje. Tento způsob je vhodný zejména pro jemné vodiče a elektronické komponenty s průřezy do 2,5 mm². Při pájení je nezbytné použít správnou tavidlo a smršťovací bužírku pro izolaci spoje, která chrání před mechanickým poškozením a vlhkostí. Nevhodné je pájení silných vodičů nebo hliníkových kabelů, kde může dojít k praskání spoje vlivem rozdílné tepelné roztažnosti.

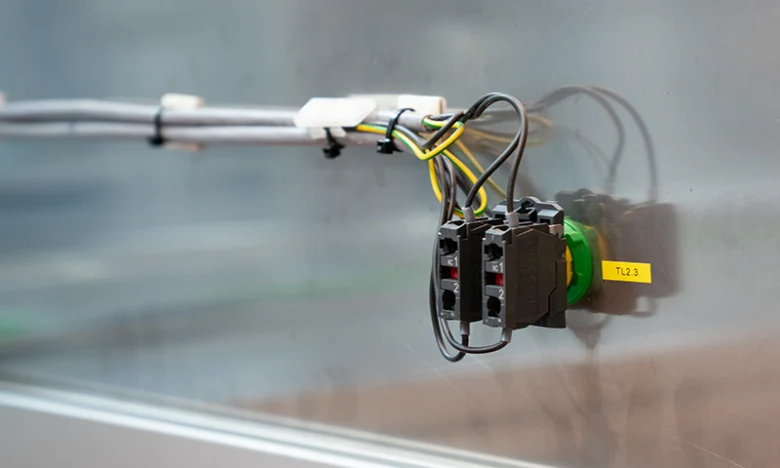

Mechanické spoje vodičů
Mechanické spojování zahrnuje šroubové svorky, lisování a vrubování, které umožňují rychlé a spolehlivé spojení vodičů v domácí i průmyslové elektroinstalaci. U hliníkových vodičů je nutné použít svorky s oddělenými komorami pro měď a hliník (Al/Cu svorky), aby se zabránilo galvanické korozi způsobené elektrochemickou reakcí mezi těmito materiály. Při svorkování je klíčové dodržet správný dotažný moment šroubů, obvykle 2-3 Nm pro vodiče do 16 mm², a provést první kontrolu utažení po 4 týdnech. Mechanické spoje nesmí způsobit deformaci vodiče větší než 50 % jeho průměru, aby nedošlo k oslabení spoje. Pro ochranu proti oxidaci se doporučuje aplikovat antioxidační pastu a použít izolační vložky nebo zalévací materiály.
Tepelné svařování
Tepelně aktivní metody spojování, jako je termitové, laserové, elektronové, tlakové a odporové svařování, vytvářejí homogenní a mechanicky pevné spoje s nízkým elektrickým odporem. Termitové svařování dosahuje teploty 2 449-2 469 °C a vytváří spoj s amorfní-krystalickou struskou, vhodný pro velké průřezy vodičů. Laserové svařování používá přídavný materiál CuSn1 pro zvýšení pevnosti a je ideální pro jemné vodiče. Elektronové svařování zajišťuje vysokou kvalitu spoje u vodičů o průměru 2,4-4,2 mm. Tlakové svařování s magnetickým polem vytváří homogenní strukturu bez tavení kovu, čímž se minimalizuje riziko vzniku křehkých fází. Odporové svařování pracuje s vysokým proudem 2 700 A a krátkým časem 0,5 s, což umožňuje rychlé a efektivní spojení. Tyto metody splňují přísné normy pro elektrické kontaktní spoje a jsou preferovány v průmyslových aplikacích.
| Metoda spojení | Vhodné vodiče | Průřez vodičů (mm²) | Hlavní výhody | Omezení |
|---|---|---|---|---|
| Krimpování | Měď, hliník (Al/Cu svorky) | 0,5-35 | Rychlé, pevné, nízký přechodový odpor | Nutné správné nástroje, certifikované konektory |
| Pájení | Jemné měděné vodiče | do 2,5 | Nízký odpor, pevnost spoje | Nevhodné pro hliník a silné vodiče |
| Mechanické spoje | Měď, hliník (Al/Cu svorky) | do 50 | Snadná instalace, kontrola utažení | Riziko koroze bez správných svorek |
| Tepelné svařování | Měď, hliník | od 10 | Vysoká pevnost, homogenní spoj | Vyšší náklady, vyžaduje specializované zařízení |
Tip: Při spojování měděných a hliníkových vodičů používejte výhradně certifikované Al/Cu svorky s oddělenými komorami a aplikujte antioxidační pastu na hliníkový vodič. Nedodržení těchto zásad vede k rychlé galvanické korozi a zvýšenému riziku přehřátí spoje.
Pro koho se to hodí: Krimpování a mechanické spoje jsou ideální pro běžné domácí elektroinstalace a průmyslové aplikace s běžnými průřezy vodičů. Tepelné svařování je vhodné pro náročné průmyslové instalace s vysokými požadavky na pevnost a spolehlivost spoje. Pájení se hodí především pro jemné vodiče v elektronice.
Pro koho se to nehodí: Pájení není vhodné pro spojování silných hliníkových vodičů kvůli rozdílné tepelné roztažnosti a riziku praskání spoje. Mechanické spoje bez použití správných Al/Cu svorek nejsou bezpečné při spojování mědi a hliníku. Tepelné svařování není praktické pro domácí instalace kvůli nákladům a potřebě specializovaného vybavení.
Jak správně spojit hliníkové a měděné vodiče?
Spojení hliníkových a měděných vodičů vyžaduje specifické řešení kvůli rozdílným elektrickým a mechanickým vlastnostem těchto materiálů a riziku galvanické koroze. Galvanická koroze vzniká elektrochemickou reakcí mezi hliníkem a mědí, která degraduje hliníkový vodič a může vést k nárůstu přechodového odporu spoje, což ohrožuje bezpečnost a funkčnost elektroinstalace. Proto je nezbytné používat mechanické spoje s oddělenými komorami, které materiály fyzicky izolují a zároveň zajišťují nízký elektrický odpor.
Nejbezpečnější metodou spojení je použití certifikovaných Al/Cu svorek s oddělenými kontaktními plochami pro hliník a měď. Tyto svorky mají speciální povrchovou úpravu a konstrukci, která minimalizuje riziko vzniku galvanické koroze a kompenzuje rozdíly v tepelné roztažnosti vodičů (hliník má větší koeficient tepelné roztažnosti než měď). Pro zvýšení spolehlivosti spoje se doporučuje aplikovat antioxidační pastu na hliníkový vodič před zapojením, čímž se výrazně snižuje oxidace a zlepšuje elektrický kontakt.
Jak bezpečně spojit hliníkový a měděný vodič
- Použijte certifikované Al/Cu svorky s oddělenými komorami pro hliník a měď
- Naneste antioxidační pastu na odizolovaný hliníkový vodič před zapojením
- Dotáhněte svorku správným utahovacím momentem podle výrobce, obvykle 2-3 Nm
- Kontrolujte pevnost spoje po 8 dnech a následně každých 6 měsíců, zejména u hliníkových vodičů
- Izolujte spoj kvalitní teplem smrštitelnou bužírkou nebo izolační páskou s vysokou odolností vůči oxidaci
- Vyhněte se přímému pájení hliníku s mědí kvůli riziku tvorby křehkých intermetalických fází a následnému selhání spoje
Tip: Pro domácí elektroinstalaci jsou vhodné WAGO svorky s certifikací pro Al/Cu spoje, které splňují platné bezpečnostní normy a umožňují rychlé a spolehlivé spojení bez rizika galvanické koroze. Doporučuji pravidelně kontrolovat spoje v rozvaděčích, kde se hliník a měď setkávají, aby se předešlo zvýšení odporu a přehřívání.
Varování z praxe: Častou chybou je použití běžných šroubových svorek bez označení Al/Cu, které umožňují přímý kontakt hliníku a mědi a vedou k rychlé korozi spoje. Takové spoje mohou způsobit přehřátí a požár elektroinstalace.
Pro koho se to hodí: Tento způsob spojení je nezbytný při opravách nebo rozšířeních starších elektroinstalací s hliníkovými vodiči, kde není možné kompletně vyměnit kabeláž.
Pro koho NE: Pokud je to možné, doporučuje se výměna hliníkových vodičů za měděné, protože tím se eliminují problémy s galvanickou korozí a zjednoduší se údržba elektroinstalace.
Více informací o bezpečnosti elektroinstalace a správných postupech najdete na stránkách Státního zdravotního ústavu (SZÚ).
Krimpování a pájení vodičů: postup krok za krokem
Krimpování a pájení představují nejbezpečnější a nejspolehlivější metody spojení vodičů v domácí i průmyslové elektroinstalaci. Správný postup spojení hliníkového a měděného vodiče krok za krokem minimalizuje riziko galvanické koroze, která vzniká při kontaktu Al/Cu svorek. Obě metody vyžadují precizní přípravu vodičů a vhodné nástroje.
- Odizolování vodičů – odstraňte izolaci z konců vodičů v délce 10-15 mm pomocí vhodných kleští, aby se nepoškodil samotný vodič.
- Výběr správného nástroje – pro krimpování použijte kvalitní krimpovací kleště, pro pájení zase páječku s odpovídajícím výkonem.
- Krimpování vodičů – vložte odizolovaný konec vodiče do Al/Cu svorky a stlačte kleštěmi pevně, aby vznikl mechanický spoj bez vůle.
- Pájení kabelů – spoj nejprve mechanicky přitiskněte, na spoji naneste pájku, která zajistí elektrický kontakt a stabilitu.
- Izolace spoje – navlékněte smršťovací bužírku a zahřejte ji, aby pevně obepnula spoj a zajistila izolaci proti vlhkosti a mechanickému poškození.
Tip: Při spojování hliníkového a měděného vodiče vždy použijte speciální Al/Cu svorky a nevynechávejte izolaci smršťovací bužírkou, což výrazně snižuje riziko galvanické koroze. Pro začátečníky je důležité nepřetahovat vodiče v konektoru, aby nedošlo k mechanickému poškození.

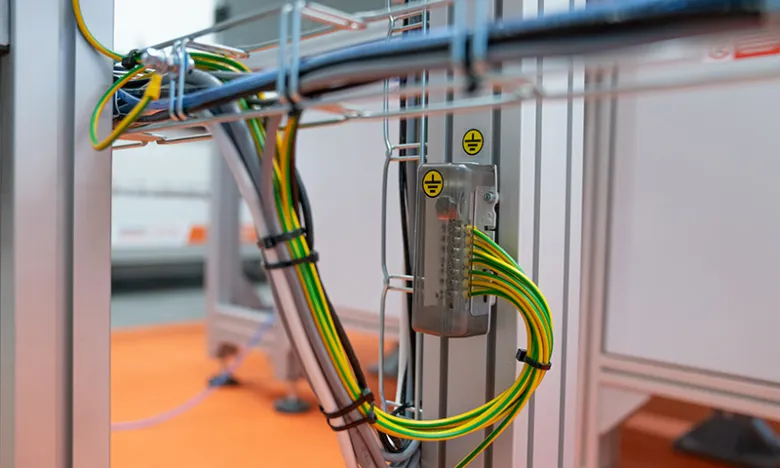

Mechanické metody spojování vodičů: svorky, lisování a vrubování
Mechanické metody spojování vodičů představují nejběžnější a zároveň nejspolehlivější způsoby, jak zajistit pevné a bezpečné elektrické spoje. Patří sem svorkování, lisování a vrubování, které při správné aplikaci minimalizují riziko galvanické koroze a zajišťují dlouhodobou funkčnost.
Správné dotahování a kontrola šroubových spojů
Šroubové spoje je třeba dotahovat s přesným momentem, aby se zabránilo uvolnění i po dilataci vodičů. Doporučuje se dotáhnout šrouby zhruba 8 dní po montáži, kdy materiál již ustálil svou pevnost. Následné kontroly provádějte po 4 týdnech a poté každých 6 měsíců, což je klíčové pro prevenci vzniku volných kontaktů a jiskření. Šrouby, které nejsou správně dotažené, mohou způsobit přehřívání nebo selhání spoje.
Prevence deformace a tečení hliníkových vodičů
Při lisování je důležité zajistit zploštění vodiče minimálně o 10 %, ale nesmí se překročit 50 % jeho původního průměru, aby nedošlo k přetížení materiálu. Hliníkové vodiče jsou náchylné k tzv. tečení, tedy pomalému plastickému posunu pod tlakem, což může vést ke vzniku volných spojů. Správné lisování vede k mechanickému spoji, který odolává tomuto jevu a zvyšuje spolehlivost elektroinstalace.
- Přesné nastavení dotahovacího momentu
- Kontrolní intervaly po instalaci
- Minimalizace deformace vodičů při lisování
Tip: Pro spojení měděných a hliníkových vodičů používejte speciální Al/Cu svorky, které eliminují riziko galvanické koroze a zaručují dlouhodobou stabilitu spoje.
Mechanické spoje vodičů jsou proto nejbezpečnější metodou, zejména v průmyslových aplikacích, kde se vyžaduje spolehlivost a bezpečnost. Pro začátečníky je klíčové naučit se správně nastavit dotahovací moment a pravidelně kontrolovat spoje, aby se předešlo běžným chybám při spojování vodičů.
Elektrické a tepelně aktivní metody spojování vodičů
Elektrické a tepelně aktivní metody spojování vodičů představují nejbezpečnější a nejspolehlivější způsoby, jak zajistit pevný a trvanlivý spoj. Tyto technologie se hodí zejména pro průmyslové aplikace, kde je nezbytná vysoká kvalita a odolnost spoje vůči mechanickému namáhání a galvanické korozi.
Termitové svařování
Termitové svařování probíhá při extrémně vysokých teplotách 2 449-2 469 °C, kdy exotermická reakce vytvoří roztavený kov. Spoj vzniká s amorfní struskou, která efektivně chrání místo spojení před oxidací a korozí. Tento typ spoje je vhodný především pro robustní Al/Cu svorky a vodiče s vyššími průřezy.
Laserové a elektronové svařování
Laserové svařování využívá přídavný materiál CuSn1, což výrazně zvyšuje pevnost spoje a zabraňuje vzniku trhlin. Elektronové svařování poskytuje vysokou kvalitu spojů u vodičů s průměrem 2,4-4,2 mm, vhodných pro jemnější kabely. Obě metody minimalizují riziko galvanické koroze a mechanického poškození, čímž předčí běžné způsoby jako krimpování vodičů nebo pájení kabelů.
Odporové svařování
Odporové svařování probíhá při proudu 2700 A a čase 0,5 s, což umožňuje rychlé a efektivní spojení vodičů bez nadměrného ohřevu okolních částí. Tato metoda je ideální pro sériovou výrobu a spoje, kde je potřeba přesná kontrola parametrů a vysoká mechanická pevnost.
| Metoda | Teplota/provozní podmínky | Vhodnost pro vodiče |
|---|---|---|
| Termitové svařování | 2 449-2 469 °C | Silné vodiče, Al/Cu svorky |
| Laserové svařování | Přídavný materiál CuSn1 | Jemné vodiče 2,4-4,2 mm |
| Elektronové svařování | Průměr vodičů 2,4-4,2 mm | Jemné a střední vodiče |
| Odporové svařování | Proud 2700 A, čas 0,5 s | Rychlá a sériová výroba |
Tip: Při spojování hliníkových vodičů je častou chybou použití nevhodného spoje, který může vést k galvanické korozi. Proto doporučuji volit metody jako termitové nebo laserové svařování, které zajistí dlouhodobou bezpečnost a spolehlivost elektrické instalace.
Jak správně kontrolovat a udržovat spoje vodičů?
Správná kontrola a údržba spojů vodičů výrazně snižuje riziko poruch a zajišťuje bezpečnost celé elektroinstalace. Pravidelné prohlídky pomáhají odhalit zvýšený odpor nebo mechanické poškození, které může vést ke vzniku tepelného místního přehřátí nebo galvanické korozi.
První kontrola po montáži
První kontrola šroubových spojů a mechanických spojů vodičů by se měla provést přibližně 4 týdny po montáži. Během této doby dochází k počáteční deformaci vodičů v důsledku tepelné roztažnosti a utažení svorek. Tato kontrola odhalí případné povolení nebo špatné kontaktování, které mohou způsobit zvýšený odpor spoje.
Pravidelné kontroly a testování
Následné kontroly provádějte každých 6 měsíců, ideálně kombinací vizuální kontroly a měření odporu spoje. Vizuální kontrola pomůže odhalit známky oxidace, galvanické koroze zejména u Al/Cu svorek, nebo poškození izolace. Měření odporu spoje potvrdí, že spojení vodičů, ať už krimpovaných či pájených, zůstává spolehlivé a bezpečné.
- Kontrola pevnosti mechanických spojů vodičů
- Ověření správného utažení svorek
- Kontrola izolace a ochrany proti vlhkosti
Tip: Při spojování hliníkových a měděných vodičů vždy použijte speciální prostředky proti galvanické korozi, aby spoj zůstal dlouhodobě bezpečný.
Jak správně spojit vodiče
Při spojování vodičů vždy dodržujte správné postupy – krimpování vodičů zajišťuje pevný kontakt bez oxidace, pájení kabelů poskytuje trvalé spojení, mechanické spoje musí být pevně utažené a správně izolované. Používání vhodného spojovacího materiálu a pravidelná kontrola zaručí nejbezpečnější spojení vodičů ve vaší instalaci.
Jaké normy a certifikace platí pro spojování vodičů?
Normy spojování vodičů stanovují přesné požadavky na materiály, metody a bezpečnost elektrických spojů, čímž zajišťují jejich dlouhodobou spolehlivost a minimalizují riziko poruch. Například norma ČSN EN 60999 upravuje mechanické spoje vodičů, zatímco ČSN EN 61238-1 se věnuje lisovaným spojům a krimpování vodičů. Certifikace svorek, jako jsou WAGO svorky s označením podle IEC a UL, potvrzují jejich vhodnost pro spojování měděných i hliníkových vodičů (Al/Cu svorky) a snižují riziko galvanické koroze.
Tip: Při spojování vodičů včetně označování vodičů L1, L2 a L3 se doporučuje používat certifikované materiály a doporučené metody podle platných norem, aby se předešlo častým chybám, například nesprávnému kontaktu hliníkových vodičů.
- Normy definují způsoby spojování vodičů včetně pájení kabelů a mechanických spojů vodičů
- Certifikace zaručuje kvalitu a bezpečnost použitých svorek a spojovacího materiálu
- Normy a certifikace snižují riziko galvanické koroze při spojení Al/Cu vodičů
- Správné označení vodičů L1, L2 a L3 usnadňuje správné zapojení a kontrolu spojů
Použití těchto norem a certifikací představuje nejbezpečnější spoje vodičů podle platných norem.
Časté dotazy o spojování vodičů
Otázka: Jak správně spojit vodiče dohromady?
Odizolujte vodiče cca 10-15 mm, použijte vhodnou metodu spojení jako krimpování nebo pájení a dodržujte správný dotahovací moment.
Otázka: Jaké jsou nejbezpečnější metody spojení vodičů?
Mezi nejbezpečnější metody patří krimpování s certifikovanými konektory, mechanické svorky s oddělením materiálů a termitové svařování s vysokou teplotou.
Otázka: Jak spojit hliníkový a měděný vodič bezpečně?
Použijte speciální Al/Cu svorky s certifikací a antioxidační pastu, aby se zabránilo galvanické korozi a oxidaci hliníku.
Otázka: Jak často kontrolovat spoje vodičů?
První kontrolu proveďte 4 týdny po montáži, další kontroly každých 6 měsíců vizuálně a měřením odporu.
Otázka: Jaké chyby se často dělají při spojování vodičů?
Časté chyby jsou špatné odizolování, nevhodné materiály, nedodržení dotahovacího momentu a nepoužití antioxidačních past.
Otázka: Co je galvanická koroze při spojování vodičů?
Je to elektrochemická reakce mezi hliníkem a mědí, která poškozuje spoj a zvyšuje jeho odpor.
Otázka: Jaký je správný postup krimpování vodičů?
Odizolujte 10-15 mm vodiče, vložte do krimpovacího konektoru a stlačte kleštěmi správným tlakem.
Otázka: Lze spojit vodiče bez odizolování?
Ano, pomocí IDC konektorů, které umožňují spoj bez nutnosti odizolování vodičů.
Otázka: Jaké jsou normy pro spojování vodičů?
Normy požadují použití certifikovaných materiálů a metod, bezpečné provedení spojů a pravidelnou kontrolu.
Otázka: Jaké jsou výhody termitového svařování?
Vysoká teplota 2 449-2 469 °C zajišťuje pevný a odolný spoj s dlouhou životností.
Otázka: Mohu použít obyčejné šroubové svorky na spojení hliníku a mědi?
Ne, používejte pouze svorky s označením Al/Cu, které jsou speciálně navrženy pro tyto materiály.
Otázka: Jaké nástroje jsou potřeba pro správné krimpování?
Speciální krimpovací kleště s nastavením tlaku a velikosti konektorů pro přesný a pevný spoj.
Otázka: Co znamená tečení hliníkového vodiče?
Je to deformace materiálu po dotahování šroubů, která může způsobit uvolnění spoje, proto je nutná kontrola po 4 týdnech.
Otázka: Jak se předchází oxidaci hliníkových vodičů?
Použitím antioxidační pasty a správným uzavřením spoje, například smršťovací bužírkou nebo izolační páskou.
Otázka: Jaké jsou moderní trendy v spojování vodičů?
Automatizace krimpování, použití speciálních konektorů a moderních svařovacích technologií zvyšujících spolehlivost.
Otázka: Jak poznat vodiče L1, L2 a L3 při spojování?
Pomocí barevného značení vodičů a správného označení dle normy, aby nedošlo k chybám při zapojení.
Otázka: Jak dlouho vydrží správně provedený spoj vodičů?
Při dodržení správných postupů a kontrol může spoj vydržet řadu let bez poruchy.
Otázka: Jaké jsou rizika nesprávného spojení vodičů?
Rizika zahrnují zvýšený odpor, přehřívání, požár a selhání elektrického zařízení.
Otázka: Jaké jsou výhody pájení oproti krimpování?
Pájení zajišťuje pevnější a vodivější spoj, ale je časově náročnější a vyžaduje více zkušeností.
Otázka: Jak se provádí vizuální kontrola spojů?
Kontrola spočívá v hledání oxidace, uvolněných spojů, poškození izolace a správném dotažení šroubů.
