Zásuvka RJ45 jednoduché schéma zapojení a vlastnosti
Správné zapojení RJ45 zásuvky vyžaduje dodržení barevného schématu T568B, které zajišťuje spolehlivý přenos dat v počítačových sítích. Přesné schéma zapojení zásuvky vám umožní snadno propojit stíněnou i nestíněnou dvoulinku bez nutnosti složitého krimpování kabelu na obou koncích.
Nejpodstatnější body
- Zásuvka RJ45 obsahuje 8 pinů odpovídajících 8 vodičům v krouceném kabelu.
- Pro zapojení se používají dva standardy T568A a T568B, v ČR převládá T568B.
- Odizolování kabelu se doporučuje v délce 4-6 cm, vodiče se odizolovávají cca 1 cm.
- Maximální délka síťového kabelu mezi zásuvkou a zařízením je 100 metrů.
- Křížené kabely jsou dnes často zbytečné díky podpoře Auto-MDIX ve většině switchů.
Jak zapojit zásuvku RJ45 krok za krokem
Správné zapojení datové zásuvky RJ45 vyžaduje dodržení pořadí osmi barevných vodičů dle normy T568B, která je v českých sítích standardem. Kabel RJ45, nejčastěji typu Cat6, obsahuje čtyři kroucené páry, které po správném zařezání do pinů zajistí stabilní přenos dat bez elektromagnetického rušení.
Odizolování kabelu a příprava vodičů
- Odizolování kabelu – odstraňte vnější izolaci v délce 4 až 6 cm, abyste získali dostatečný prostor pro manipulaci s páry.
- Rozpletení párů – opatrně narovnejte jednotlivé vodiče a odstraňte středový plastový kříž, pokud jej kabel Cat6 obsahuje.
- Kontrola stínění – u stíněných kabelů dbejte na to, aby se fólie nebo opletení nedotýkalo samotných měděných jader, což by způsobilo zkrat.
- Zkrácení – vodiče zkraťte tak, aby po zařezání do svorkovnice přečnívaly maximálně 1 cm.
Uspořádání vodičů podle schématu T568B
V České republice se pro ethernetové připojení výhradně využívá standard T568B, který zajišťuje plnou kompatibilitu síťových prvků. Zatímco standard T568A mění pořadí oranžových a zelených párů, verze B je v domácí síti průmyslovým standardem.
| Pin | Barva vodiče (T568B) |
|---|---|
| 1 | Bílo-oranžová |
| 2 | Oranžová |
| 3 | Bílo-zelená |
| 4 | Modrá |
| 5 | Bílo-modrá |
| 6 | Zelená |
| 7 | Bílo-hnědá |
| 8 | Hnědá |

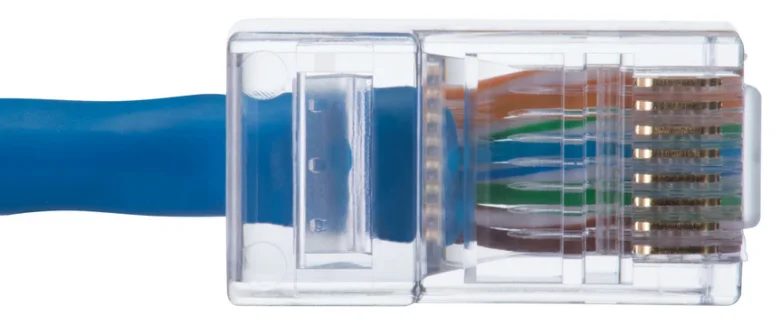

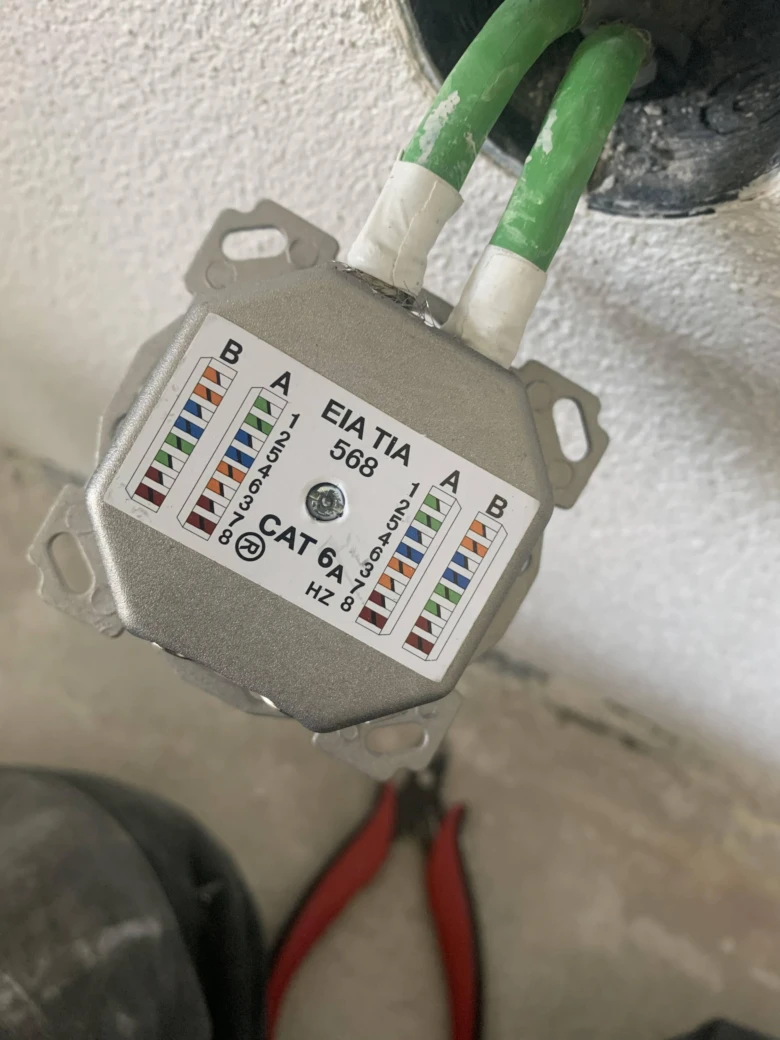

Připojení vodičů do pinů zásuvky
- Vložení vodičů – každý vodič vložte do zářezového pole zásuvky podle barevného schématu vyznačeného na těle modulu.
- Zařezání – použijte zařezávací nástroj nebo krimpovací kleště k fixaci vodiče do pinu, čímž dojde k proříznutí izolace a vytvoření spoje.
- Testování zásuvky – po montáži ověřte průchodnost signálu pomocí testeru, abyste vyloučili chyby v zapojení.
Odborná rada: Častou chybou je přílišné rozpletení vodičů u samotného pinu, což zvyšuje náchylnost k elektromagnetickému rušení. Pro koho se tato instalace hodí vs pro koho NE: Postup je ideální pro zkušené kutily s pevnou rukou, nicméně pro uživatele s poruchou jemné motoriky nebo bez základního nářadí doporučuji zakoupení již hotových patch kabelů.
Standardy zapojení RJ45: T568A vs T568B
Při instalaci datové sítě je zásadní zvolit jednotné schéma zapojení zásuvky RJ45, které zajistí spolehlivý přenos dat. Pochopení rozdílů mezi normami je klíčové pro správné fungování celého systému, přičemž instalace musí odpovídat normám ISO/IEC 11801 a EN 50173.
Rozdíly mezi standardy T568A a T568B
Standardy T568A a T568B definují přesné pořadí barev vodičů v konektorech a zásuvkách RJ45. Zatímco T568A využívá jako první pár bílo-zelenou a zelenou barvu, standard T568B upřednostňuje bílo-oranžovou a oranžovou dvojici. V České republice je v naprosté většině případů preferován standard T568B, a to zejména kvůli jeho vysoké kompatibilitě s běžně dostupnými patch kabely. Výběr standardu ovlivňuje, jak funguje zapojení zásuvky RJ45 v rámci celé infrastruktury. Pokud na obou koncích kabelu použijete odlišné schéma, vytvoříte takzvaný křížený kabel, který je v moderních sítích s podporou Auto-MDIX již zbytečný.
| Vodič (Pin) | Barva T568A | Barva T568B |
|---|---|---|
| 1 | bílá-zelená | bílá-oranžová |
| 2 | zelená | oranžová |
| 3 | bílá-oranžová | bílá-zelená |
| 4 | modrá | modrá |
| 5 | bílá-modrá | bílá-modrá |
| 6 | oranžová | zelená |
| 7 | bílá-hnědá | bílá-hnědá |
| 8 | hnědá | hnědá |
Jak zapojit zásuvku RJ45 podle standardu T568B
Pro úspěšné zapojení RJ45 zásuvky nejprve proveďte odizolování kabelu v délce 2 až 6 cm, aby bylo možné s vodiči pohodlně manipulovat. Při práci s kabelem Cat6 buďte obzvláště opatrní, abyste nepoškodili kroucení jednotlivých párů, které chrání signál před elektromagnetickým rušením. Pokud instalujete stíněný kabel, oplétané stínění ohrňte a připojte k uzemnění zásuvky. Vodiče následně podle barevného schématu T568B vtlačte do zářezových polí zásuvky. Častá chyba, na kterou si dejte pozor: Přílišné rozpletení párů u konektoru nebo zásuvky vede k degradaci signálu a ztrátě rychlosti sítě. Po usazení vodičů použijte zařezávací nástroj pro pevné ukotvení a následně proveďte testování zásuvky pomocí testeru kabelů, který ověří kontinuitu a správné párování žil. Tento postup se hodí pro běžné domácí instalace, zatímco pro specifické průmyslové instalace se doporučuje konzultace s projektantem.
Jak správně připojit vodiče do datové zásuvky RJ45
Každý z 8 vodičů musí být zakončen v přesně určeném pinu zásuvky RJ45 podle zvoleného standardu. Ujistěte se, že vodiče nejsou nikde překřížené a že jsou pevně usazeny v zářezových kontaktech. Správné připojení zaručuje stabilitu přenosu dat až do rychlosti 10 Gbps a minimalizuje chybovost při komunikaci. Odborná rada: Vždy dodržujte stejné barevné schéma na obou koncích trasy, abyste předešli problémům s konektivitou. Pokud zjistíte, že zásuvka po zapojení nekomunikuje, zkontrolujte, zda nedošlo k záměně vodičů nebo k jejich nedokonalému zaříznutí do kontaktů. Kvalitní spojení je základem pro bezproblémové fungování internetu v celém objektu při dodržení maximální délky kabeláže do 100 metrů.
Funkce jednotlivých pinů zásuvky RJ45 a jejich role
Každý z osmi pinů v zásuvce RJ45 plní specifickou roli při přenosu dat nebo napájení PoE. Správné zapojení RJ45 zásuvky vyžaduje dodržení standardu T568B, který definuje přesné pořadí vodičů v kabelu Cat6 pro zajištění stability sítě. Pochopení toho, jak funguje zapojení zásuvky RJ45 a jaké jsou její vlastnosti, vám pomůže předejít chybám při instalaci. Zatímco piny 1, 2, 3 a 6 slouží primárně pro samotný přenos dat, zbývající vodiče umožňují napájení PoE zařízení, jako jsou IP kamery nebo přístupové body.
| Číslo pinu | Funkce v síti | Role při napájení PoE |
|---|---|---|
| 1 a 2 | Pár pro přenos dat | Kladné napětí (Mode A) |
| 3 a 6 | Pár pro přenos dat | Záporné napětí (Mode A) |
| 4 a 5 | Rezervní / Data | Kladné napětí (Mode B) |
| 7 a 8 | Rezervní / Data | Záporné napětí (Mode B) |
Odborná rada: Častá chyba při zapojení vzniká záměnou pořadí barevných párů, což vede k vysokému elektromagnetickému rušení. Pro ověření správnosti po instalaci vždy proveďte testování zásuvky pomocí multimetru nebo testeru kabeláže. Rozdíl mezi standardem T568A a T568B spočívá pouze v prohození oranžového a zeleného páru, přičemž v České republice jednoznačně převládá standard T568B. Toto zapojení se hodí pro většinu domácích sítí, zatímco pro specifické průmyslové aplikace se vždy řiďte projektovou dokumentací.
Doporučení pro instalaci zásuvky v různých prostředích
Instalace zásuvky RJ45 se přímo přizpůsobuje prostředí, ve kterém bude síťový prvek fungovat. V běžné domácí instalaci postačí standardní plastové krabice, kde postup zapojení datové zásuvky RJ45 pro ethernetové připojení vychází ze schématu zapojení zásuvky podle standardu T568B. V průmyslovém prostředí však musíte klást důraz na mechanickou odolnost a kvalitní stínění kabelu, které eliminuje elektromagnetické rušení z blízkých strojů. Pro venkovní instalace vždy zvolte zásuvky s certifikovaným krytím IP65 a vyšším, aby nedošlo k degradaci kontaktů vlivem vlhkosti a oxidace.
Tipy pro bezpečnou a spolehlivou instalaci
- Používejte zásadně kabel Cat6 pro zajištění dostatečné přenosové kapacity a lepší odolnosti proti přeslechům.
- Dodržujte minimální poloměr ohybu kabelu, aby nedošlo k poškození vnitřních párů vodičů a následné ztrátě dat.
- Častá chyba: přílišné odizolování kroucené dvojlinky u konektoru výrazně zvyšuje náchylnost sítě na vnější elektromagnetické rušení.
- Po dokončení prací proveďte vždy důkladné testování zásuvky pomocí certifikovaného testeru, který ověří správné zapojení RJ45 a celistvost stínění.
- Tato instalace se hodí pro trvalé datové rozvody v budovách, zatímco pro dočasné propojení komponentů je vhodnější přímé krimpování kabelu.
Testování funkčnosti zásuvky RJ45 po instalaci
Po dokončení instalace je nezbytné provést testování zásuvky, abyste ověřili správné zapojení RJ45 a předešli ztrátě dat. Tester kabelů spolehlivě ověří kontinuitu a párování vodičů, čímž potvrdí, že kabel Cat6 přenáší signál podle standardu T568B.
Použití kabelového testeru
Tester kabelů představuje základní nástroj pro ověření fyzické vrstvy sítě. Po připojení obou konců kabelu přístroj postupně prosvítí všech osm vodičů. Tímto způsobem zjistíte průchodnost vodičů a ověříte, zda pořadí barev odpovídá schéma zapojení zásuvky. Pokud LED diody na testeru blikají v přesné posloupnosti 1 až 8, je spojení funkční.
Identifikace a oprava chyb při testování
Při testování zásuvky RJ45 se nejčastěji setkáte s těmito problémy:
- Překřížení vodičů – způsobí nefunkčnost spojení nebo nízkou rychlost přenosu.
- Přerušený spoj – indikuje špatné zaříznutí vodiče do samořezného kontaktu.
- Zkrat – nastává při kontaktu dvou měděných žil mezi sebou.
Odborná rada: Pokud tester hlásí chybu, zkontrolujte opětovné krimpování kabelu nebo usazení vodičů v zářezech zásuvky. Tato metoda testování je vhodná pro všechny běžné domácí instalace, nikoliv však pro diagnostiku vysokofrekvenčního rušení stíněných systémů.
Rozdíly mezi kategoriemi kabelů Cat5e, Cat6 a Cat7 v souvislosti se zásuvkou RJ45
Výběr správného vodiče přímo ovlivňuje maximální přenosovou rychlost vaší sítě. Zásuvka RJ45 je standardizovaná pro fyzické připojení všech běžných typů, avšak její propustnost limituje kvalita instalované kabeláže. Kabel Cat5e postačuje pro běžné domácí sítě s rychlostí 1 Gbps. Pokud plánujete budoucí rozšíření na 10 Gbps, zvolte kabel Cat6, který díky vyššímu kroucení párů lépe eliminuje elektromagnetické rušení. Kabel Cat7 nabízí ještě vyšší stínění, ale vyžaduje precizní instalaci, aby nedošlo k degradaci signálu.
| Kategorie kabelu | Maximální rychlost | Typické využití |
|---|---|---|
| Cat5e | 1 Gbps | Standardní domácí síť |
| Cat6 | 10 Gbps | Rychlý přenos dat, NAS |
| Cat7 | 10+ Gbps | Profesionální instalace |
Odborná rada: Při zapojování zásuvky RJ45 vždy dodržujte standard T568B na obou koncích trasy. Častou chybou je přílišné rozpletení párů u konektoru, což zvyšuje přeslechy a snižuje stabilitu spojení. Pro bezchybný provoz domácí sítě doporučuji po dokončení instalace provést testování zásuvky pomocí certifikovaného testeru. Pamatujte, že správné schéma zapojení zásuvky RJ45 je klíčové pro zachování integrity dat bez ohledu na kategorii použitého kabelu.
Bezpečnostní aspekty a ochrana zásuvky RJ45 před rušením
Stabilní přenos dat vyžaduje efektivní ochranu proti elektromagnetickému rušení, které vzniká v blízkosti silových rozvodů. Klíčem je správné stínění kabelu Cat6, jehož kovová fólie musí být pevně spojena s uzemněním zásuvky RJ45. Pokud stínění neukončíte správně, funguje jako anténa a rušení naopak zesiluje.
Tipy pro spolehlivou instalaci
- Udržujte minimální odstup 10 cm od elektrických kabelů.
- Ověřte, že schéma zapojení zásuvky odpovídá standardu T568B.
- Provádějte pravidelné testování zásuvky pro odhalení zkratů.
- Častá chyba: nedostatečné odizolování stínění u konektoru způsobuje ztrátu paketů.
Správné uzemnění a dodržení normy T568B zajistí vysokou rychlost sítě. Toto řešení se hodí pro náročné kancelářské instalace, zatímco pro běžné domácí použití s nestíněnými kabely Cat5e jsou tyto nároky na uzemnění nižší.
Časté dotazy
Jak dlouho mám odizolovat kabel RJ45 před zapojením?
Odizolujte vnější plášť kabelu přibližně 4-6 cm a jednotlivé vodiče odizolujte cca 1 cm.
Jaký je rozdíl mezi standardy T568A a T568B?
Rozdíl je v pořadí oranžového a zeleného páru; v ČR je preferován T568B.
Jak zjistím, že je zásuvka RJ45 správně zapojená?
Použijte tester kabelů, který ověří kontinuitu a správné párování 8 vodičů.
Mohu použít zásuvku RJ45 s kabelem Cat6?
Ano, zásuvky RJ45 jsou kompatibilní s kabely Cat5e, Cat6 i Cat7 při správném zapojení.
Jak ochránit zásuvku RJ45 proti elektromagnetickému rušení?
Připojte stínění kabelu k uzemnění zásuvky a vyhněte se vedení kabelů poblíž silových rozvodů.
Co je to PoE a jak souvisí s pinem zásuvky RJ45?
PoE (Power over Ethernet) umožňuje napájení zařízení přes kabel RJ45, piny 4,5 a 7,8 slouží pro přenos napájení.
Jaký je maximální doporučený kabel mezi zásuvkou a zařízením?
Maximální délka kabelu je 100 metrů, aby nedošlo k degradaci signálu.
Jaké chyby se často stávají při zapojení zásuvky RJ45?
Časté chyby jsou překřížení vodičů, přerušené spoje nebo špatné ukončení kabelu.
Jaké nářadí potřebuji pro zapojení zásuvky RJ45?
Potřebujete krimpovací kleště, odizolovací nástroj a kabelový tester.
Jak zapojit 5 pólovou zásuvku na 4 pólovou správně?
Je nutné správně mapovat piny mezi zásuvkami s ohledem na počet vodičů a funkce jednotlivých pinů.
Jaký je správný postup při zapojení vodičů do zásuvky RJ45 krok za krokem?
Nejprve odizolujte kabel asi 5 cm, poté rozčleňte vodiče podle barevného kódu, zarovnejte je a zasuňte do příslušných pinů zásuvky podle standardu T568A nebo T568B, nakonec použijte krimpovací kleště k upevnění.
Jaké jsou klíčové rozdíly ve schématu zapojení datové zásuvky ABB Tango oproti standardní RJ45 zásuvce?
Zásuvka ABB Tango má specifický pinout a vyžaduje zapojení podle jejich manuálu, kde jsou vodiče připojeny k označeným svorkám, což se liší od běžného přímého zapojení pinů RJ45.
