Jak správně zkontrolovat diodu pomocí multimetru krok za krokem

Správná kontrola diody pomocí multimetru vyžaduje přesné nastavení přístroje a znalost základních principů testování diody. Zvláště důležité je rozpoznat polaritu diody a správně interpretovat naměřené hodnoty odporu, aby bylo možné odhalit případné závady i u LED diod. Díky jednoduchým krokům zvládnete měření rychle a bez chyb.

Jak správně nastavit multimetr pro měření diody

Nastavte digitální multimetr do režimu testu diody, který umožňuje přesné měření úbytku napětí na diodě při průchodu malého testovacího proudu. Tento režim používá testovací napětí v rozmezí 3-5 V a proud v řádu několika miliampérů, což zajišťuje bezpečné a spolehlivé ověření funkčnosti diody včetně správné polarity. Správné nastavení přístroje zabrání nesprávným výsledkům, které často vznikají při použití režimu kontinuity, jenž měří pouze spojitost bez hodnoty úbytku napětí.

Rozdíl mezi režimem testu diody a režimem kontinuity

Režim testu diody přímo měří úbytek napětí na polovodičovém přechodu při průchodu definovaného testovacího proudu, čímž umožňuje přesně určit propustnost a polaritu diody. Naproti tomu režim kontinuity slouží k ověření průchodnosti obvodu nízkým proudem bez měření napěťového úbytku a často aktivuje akustický signál při spojení. Režim testu diody je proto vhodnější pro detailní diagnostiku elektronických součástek.

Nastavení testovacího napětí a proudu

Testovací napětí v režimu měření diody se pohybuje mezi 3 a 5 volty, což odpovídá napětí potřebnému k otevření polovodičového přechodu v typické křemíkové diodě. Testovací proud je zlomkový, obvykle v řádu jednotek až desítek miliampérů, což minimalizuje riziko poškození součástky během měření. Díky tomuto nastavení digitální multimetr umožňuje spolehlivě ověřit funkčnost diody a správné zapojení anodové a katodové svorky.

Klíčové parametry režimu testu diody:

• Testovací napětí: 3-5 V
• Testovací proud: několik miliampérů (typicky do 20 mA)

Tip: Při kontrole LED diod je režim testu diody nezbytný, protože měření odporu v režimu ohmmetru často neodráží skutečný stav polovodičového přechodu a může vést k falešně vysokým nebo nízkým hodnotám.

Bezpečnost měření: Před započetím testu diody vždy odpojte měřenou součástku od napájení a okolních obvodů, aby nedošlo k poškození multimetru nebo zkreslení výsledků. Dodržujte maximální proudové limity přístroje (obvykle 200 mA v mA zdířce a 10 A v 10A zdířce) a používejte vhodné ochranné pomůcky při práci s vyšším napětím.

Jak správně připojit sondy k diodě a zkontrolovat polaritu

Při testování diody pomocí multimetru je nezbytné připojit černou sondu ke katodě diody a červenou sondu k anodě. Toto správné zapojení umožňuje přesné měření úbytku napětí a průchodnosti diody v režimu testu diody, který většina multimetrů nabízí. Nesprávné připojení sond nezpůsobí poškození diody, ale na displeji se zobrazí buď nekonečný odpor, nebo nesprávná hodnota napětí.

Multimetr v režimu testu diody vysílá zlomkový proud v řádu několika miliampérů a napětí 3-5 V, což umožňuje změřit úbytek napětí na přechodu diody. U klasické křemíkové diody je tento úbytek v propustném směru přibližně 0,5 až 0,7 V. U LED diod závisí úbytek napětí na barvě světla – červené LED mají úbytek 1,8 až 2,2 V, modré či bílé LED diody dosahují hodnoty 2,8 až 3,3 V.

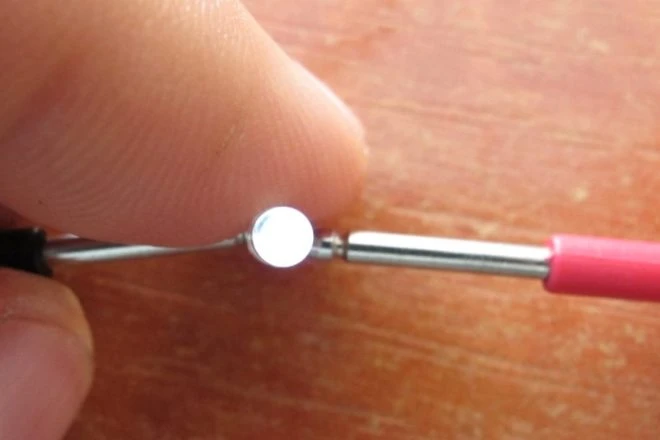

Při správném připojení sond se u LED diod může v tmavém prostředí objevit slabé světlo, protože testovací proud multimetru diodu mírně rozsvítí. Tento jev potvrzuje funkčnost LED a správnou polaritu připojení.

Tip: Při měření LED diody věnujte pozornost úbytku napětí odpovídajícímu barvě LED. Naměřené hodnoty mimo typický rozsah 1,8-3,3 V mohou signalizovat vadnou diodu nebo nesprávné připojení sond.

Na co si dát pozor: častou chybou je zaměnění polarity sond, které vede k nesprávnému zobrazení výsledků, nikoli však k poškození diody. Tento omyl může zbytečně prodlužovat diagnostiku.

Tento postup se hodí pro měření jednotlivých diod mimo obvod i pro testování LED diod v různých elektronických zařízeních. Naopak měření diod přímo v zapojeném obvodu bez odpojení může ovlivnit výsledky kvůli paralelním cestám proudu a není doporučeno bez vhodných adaptérů.

Jak interpretovat naměřené hodnoty úbytku napětí u různých diod

Při testování diody multimetrem je klíčové správně interpretovat naměřené hodnoty úbytku napětí. Typický úbytek napětí křemíkové diody se pohybuje mezi 0,5 a 0,7 V, což odpovídá normální funkci polovodičového spoje. Schottky diody mají nižší úbytek, obvykle 0,2 až 0,3 V, díky svému speciálnímu přechodu, což usnadňuje rychlejší spínání. U LED diod závisí úbytek napětí na barvě světla – červené LED vykazují úbytek kolem 1,0 až 1,3 V, zatímco barevné LED, například zelené nebo modré, mají vyšší hodnoty, často přes 2 V.

Správná interpretace úbytku napětí pomáhá při kontrole LED diody i klasické polovodičové diody. Při měření odporu diody a testování jejího směru průchodu elektrického proudu multimetr jasně ukáže, zda je dioda funkční, nebo vadná – například výrazně nižší nebo vyšší hodnoty než uvedené signalizují poškození.

Jak zjistit průchodnost diody multimetrem

Tip: Při testování diody věnujte pozornost polaritě diody a správnému nastavení multimetru na režim testu diody. Nesprávná polarita může ovlivnit naměřené hodnoty a způsobit mylný závěr o funkčnosti.

Jak rozpoznat vadnou diodu podle výsledků měření

Vadná dioda se projevuje dvěma základními příznaky – přerušením nebo zkratem. Přerušení znamená, že dioda vykazuje nekonečný odpor v obou směrech měření. Multimetr při testování diody v režimu měření odporu či testování diody ukáže hodnotu „OL“ nebo velmi vysoký odpor, často nad 10 MΩ. Tento stav signalizuje, že dioda je poškozená a nevede proud.

Zkrat se projevuje nízkým odporem a stejným úbytkem napětí diody v obou polaritách. Při měření úbytku napětí diody (typicky kolem 0,6-0,7 V u křemíkových diod) byste měli naměřit pokles v jednom směru a v opačném směru vysoký odpor a žádný úbytek. Pokud multimetr ukazuje stejný úbytek napětí v obou směrech a nízký odpor (např. pod 10 Ω), dioda je pravděpodobně zkratovaná.

• Přerušení diody = nekonečný odpor oběma směry
• Zkrat diody = nízký odpor a stejný úbytek napětí v obou polaritách
• Funkční dioda má úbytek napětí cca 0,6-0,7 V v propustném směru a nekonečný odpor v závěrném

Tip: Při testování diody multimetrem je nutné správně nastavit polaritu přívodů, jinak můžete naměřit zavádějící výsledky. Častá chyba je měření diody v zapojeném obvodu bez odpojení, což zkreslí hodnoty odporu i úbytku napětí.

Jak odhalit vadnou diodu multimetrem

Pro správné rozpoznání vadné diody je nutné porovnat výsledky měření odporu a úbytku napětí v obou směrech, což přesně ukáže, zda dioda trpí přerušením nebo zkratem.

Jak změřit diodu přímo v zapojeném obvodu bez vyjmutí

Pro měření diody přímo v zapojeném obvodu bez vyjmutí je vhodné použít speciálně upravené adaptéry z kovových hrotů, které umožní bezpečné a přesné připojení sond multimetru. Před samotným měřením je nutné vždy odpojit napájení obvodu, aby výsledky nebyly ovlivněny paralelními součástkami nebo zdrojem napětí, což by vedlo k nesprávným hodnotám úbytku napětí diody.

Výroba a použití adaptérů z kancelářských sponek

Adaptéry lze vyrobit z kancelářských sponek rozdělených na jednotlivé kovové hroty. Tyto hroty je třeba izolovat izolační páskou nebo PVC těsněním, aby se zabránilo zkratu mezi vodiči. Izolované adaptéry slouží jako prodloužení sond multimetru, což umožňuje pevné a přesné připojení k vývodům diody přímo v obvodu bez nutnosti pájení nebo vyjímání součástky. Tento způsob je vhodný zejména při testování LED diod v plošných spojích, kde je přístup k vývodům omezený.

Doporučení pro měření v zapojeném obvodu

Při testování diody v zapojeném obvodu nastavte multimetr do režimu testu diody, který generuje testovací proud v řádu miliampérů a napětí 3-5 V. Odpojte napájení obvodu, aby nedošlo k ovlivnění měření jinými paralelními prvky, které by mohly způsobit naměřený odpor blížící se nule i u funkční diody. Zkontrolujte správnou polaritu připojení sond – červená sonda k anodě, černá ke katodě. Naměřený úbytek napětí by měl odpovídat typu diody: křemíkové diody 0,5-0,7 V, Schottky diody 0,2-0,3 V, červené LED 1,0-1,3 V. Pokud naměříte výrazně nižší nebo vyšší hodnoty, může být dioda vadná.

Paralelní zapojení LED diod v obvodu může zkreslit výsledky, proto v případě pochybností proveďte test jednotlivých diod samostatně mimo obvod. Porovnejte naměřené hodnoty s technickými daty a schématem zapojení pro ověření správné funkce.

Tip: Používejte režim test diody multimetrem, který zohledňuje úbytek napětí a pomáhá přesně odhalit zkrat či přerušení. Nepřipojujte měřicí sondy na napájený obvod, aby nedošlo k poškození přístroje nebo zkreslení výsledků.

Doporučení pro údržbu multimetru a bezpečnost při měření diody

Pro správné testování diody a měření odporu diody je nezbytné udržovat multimetr v optimálním stavu a dodržovat bezpečnostní pravidla. Následující doporučení zajistí přesná měření a ochrání vás před poškozením přístroje či zraněním.

Kalibrace a údržba přístroje

Kalibrace multimetru pravidelně zvyšuje přesnost měření, což je klíčové při testování diody multimetrem. Doporučuje se provést kalibraci podle návodu výrobce nebo v servisním středisku. Údržba sond zahrnuje čištění kontaktů a kontrolu jejich integrity, aby nedocházelo k nesprávným odečtům. Výměna baterií zajistí stabilní napájení přístroje a spolehlivost výsledků.

Bezpečnostní pravidla při měření

Maximální proud, kterým lze měřit diodu, obvykle nepřekračuje 200 mA pro běžné testy a 10 A pro měření vyšších proudů, například u jističů. Překročení těchto limitů může poškodit multimetr i diodu. Při testování polarit diody dbejte na správné zapojení multimetru a nepřekračujte doporučené parametry. Bezpečnost zahrnuje také používání izolovaných sond a nevystavování přístroje vlhkosti či mechanickému poškození.

Tipy pro správné měření diody pomocí multimetru

• Před měřením zkontrolujte stav baterií a sond
• Dodržujte správnou polaritu diody v zapojení
• Vyhněte se měření pod proudem vyšším než 200 mA
• Kalibrujte multimetr pravidelně pro přesnější výsledky

Dodržování těchto zásad umožní spolehlivou kontrolu LED diody nebo jiných typů diod a přesné zjištění úbytku napětí diody při testování.
