Všeobecné požadavky na kladení vodičů a kabelů v elektroinstalaci

Správná pokládka kabelů a dodržení předepsané hloubky uložení kabelů jsou základními pilíři bezpečnosti každé elektroinstalace. Respektování platných norem elektroinstalace a zajištění dostatečné mechanické ochrany vodičů přímo ovlivňuje dlouhodobou provozní spolehlivost i ochranu před nebezpečným poškozením vedení.

Základní normy a požadavky pro kladení vodičů a kabelů v elektroinstalaci

Základní normy pro kladení vodičů a kabelů v elektroinstalaci definují technické postupy, které zajišťují provozní bezpečnost a dlouhou životnost elektrických rozvodů. Hlavním předpisem pro výběr a instalaci elektrických vedení je norma ČSN 33 2000-5-52, která určuje způsoby uložení, jištění kabelů a ochranu proti vnějším vlivům. Současně norma ČSN 33 2000-5-51 stanovuje všeobecné požadavky na kladení vodičů a kabelů v elektroinstalaci tak, aby byla zajištěna jejich odolnost vůči mechanickému namáhání a elektromagnetickému rušení.

Legislativa a požární ochrana elektroinstalací

Při instalaci elektrických vedení v budovách musíte bezpodmínečně dodržovat vyhlášku č. 268/2011 Sb., o technických požadavcích na stavby. Její příloha 2 definuje požární bezpečnost kabelů a elektrických rozvodů v únikových cestách a společných prostorách. Správná pokládka kabelů musí zamezit šíření požáru a zajistit funkčnost zařízení v případě nouze.

Odborná rada: Častou chybou při ukládání kabelů v elektroinstalaci je podcenění mechanické ochrany vodičů v místech, kde hrozí jejich poškození nebo styk s hořlavým podkladem. Pamatujte, že normy pro uložení vodičů a kabelů v elektroinstalaci se liší podle způsobu instalace – například pro uložení do země platí striktní pravidla pro hloubku uložení kabelů a typy chrániček. Tato pravidla se hodí pro novostavby a kompletní rekonstrukce, zatímco pro drobné úpravy stávajících rozvodů v bytech platí specifické výjimky definované v revizních zprávách. Vždy ověřte, zda zvolené průřezy kabelů odpovídají plánovanému výkonu a typu jištění, aby nedošlo k přehřívání vedení.

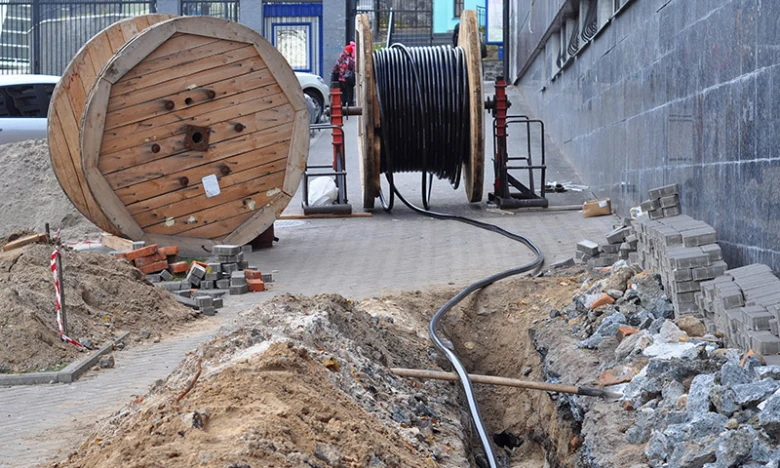

Doporučená hloubka uložení kabelů a ochrana ve výkopech

Správná hloubka uložení kabelů a jejich ochrana ve výkopech jsou klíčovými faktory pro zajištění dlouhodobé bezpečnosti a funkčnosti elektroinstalace. Dodržení těchto parametrů minimalizuje riziko mechanického poškození a zajišťuje shodu s platnými normami elektroinstalace.

Jaká je doporučená hloubka uložení kabelů VN a NN?

Hloubka uložení kabelů se odvíjí od napěťové hladiny a místních podmínek v trase. V případě vysokého napětí (VN) se doporučuje hloubka uložení kabelů v rozmezí 0,6 až 1 metr, což chrání vedení před vnějšími vlivy. Kabely nízkého napětí (NN) se standardně ukládají do hloubky 0,6 metru, pokud není projektovou dokumentací stanoveno jinak. Přesná hloubka uložení kabelu závisí na typu zeminy a předpokládaném mechanickém namáhání terénu nad trasou. Častou chybou je nedostatečné krytí, které může vést k poškození pláště při běžných zahradních pracích. Vždy se proto řiďte projektovou dokumentací, která zohledňuje konkrétní geologické podmínky a normy pro uložení vodičů a kabelů v elektroinstalaci.

Jaké jsou požadavky na ochranu kabelů ve výkopech?

Mechanická ochrana vodičů je nezbytná pro prevenci průrazů a prodloužení životnosti instalace v zemi. Ve výkopech se kabely ukládají do pískového lože o minimální tloušťce 10 cm, které kabel chrání před ostrými kameny a pohyby půdy.

• Používejte výstražné fólie v barvě odpovídající napěťové soustavě.
• Instalujte chráničky v místech křížení s komunikacemi nebo pod příjezdovými cestami.
• Zajistěte krytí kabelů cihlami nebo plastovými deskami při nedostatečné hloubce.
• Dodržujte minimální poloměry ohybu kabelů stanovené výrobcem pro daný typ pláště.

Odborná rada: Při výběru materiálu chráničky vždy ověřte její odolnost vůči tlaku zeminy, aby nedošlo k deformaci a následnému poškození izolace kabelu.

Otázka: Jak hluboko musí být uloženy kabely v zemi podle platných norem?

Hloubka uložení kabelů vysokého napětí by měla být mezi 0,6 a 1 metrem podle ČSN 33 2000-5-52 a místních podmínek.

Otázka: Jaký průřez kabelu je vhodný pro instalaci s výkonem 11 kW?

Pro instalaci 11 kW se doporučuje průřez kabelu minimálně 4 mm² měděného vodiče, podle ČSN a dalších parametrů zatížení.

Otázka: Jaký průřez kabelu je vhodný pro jistič 16 A?

Pro jistič 16 A se běžně používá kabel s průřezem 2,5 mm² měděného vodiče podle ČSN 33 2000-5-52.

Otázka: Za jakých podmínek lze kabely CYKY klást přímo na hořlavé podklady?

Kabely CYKY s PVC izolací, splňující normy ČSN EN 60332-1-1 a ČSN EN 60332-1-2, lze klást přímo na hořlavé materiály jako dřevo, pokud jsou samozhášivé.

Otázka: Jak zajistit mechanickou ochranu kabelů v elektroinstalaci?

Použijte elektroinstalační trubky, lišty a pevné uchycení kabelů, aby nedošlo k poškození izolace a mechanickému namáhání.

Otázka: Jak minimalizovat elektromagnetické rušení mezi vodiči?

Dodržujte doporučené vzájemné vzdálenosti vodičů, uspořádejte je paralelně a používejte stínění u citlivých kabelů.

Otázka: Jaké jsou požadavky na jištění kabelů proti přetížení?

Podle ČSN 33 2000-5-52 musí být vedení jištěno tak, aby proud nepřekročil limity pro přetížení, pomocí vhodných jističů a pojistek.

Otázka: Jaké materiály kabelů jsou vhodné pro vlhké nebo chemicky zatížené prostředí?

Pro vlhké a chemicky agresivní prostředí se doporučují kabely s odolnými izolacemi, například s PVC nebo speciálními plášti dle normy.

Otázka: Jaké jsou doporučené postupy pro revize a údržbu elektroinstalace?

Revize by měly probíhat pravidelně podle ČSN a výrobců, s kontrolou izolace, pevných uchycení a neporušenosti kabelů.

Otázka: Jak správně dokumentovat a označovat kabelové trasy?

Podle platných norem je nutné vést dokumentaci s přesným označením tras, typů kabelů a jejich parametrů pro bezpečnou údržbu.

Otázka: Jaké jsou minimální vzdálenosti mezi silovými a datovými kabely v elektroinstalaci?

Minimální vzdálenost mezi silovými a datovými kabely je obvykle 30 cm, aby se minimalizovalo elektromagnetické rušení.

Otázka: Jaký typ chráničky je doporučen pro uložení kabelů do země?

Pro uložení kabelů do země se doporučuje použití chráničky typu HDPE s průměrem minimálně o 20 % větším než kabel.

Otázka: Jaké jsou požadavky na upevnění kabelů v svislých vedeních?

Kabely ve svislých vedeních se musí upevňovat minimálně každých 1,5 metru, aby byla zajištěna jejich stabilita.

Otázka: Jaká je maximální povolená teplota okolí při kladení kabelů v elektroinstalaci?

Maximální povolená teplota okolí při kladení kabelů je 40 °C, aby nedošlo k poškození izolace.

Otázka: Jak správně označit kabelové trasy v technické dokumentaci?

Kabelové trasy se označují unikátním kódem obsahujícím číslo okruhu a směr vedení, což usnadňuje identifikaci při údržbě.

Mechanická ochrana a správné uchycení vodičů a kabelů

Základní normy elektroinstalace kladou vysoké nároky na bezpečnost, kde mechanická ochrana vodičů je zásadní. Správná pokládka kabelů musí zamezit jakémukoliv mechanickému namáhání, které by mohlo vést k degradaci izolace kabelů a následnému zkratu. Pro dosažení požadované úrovně zabezpečení využíváme elektroinstalační trubky, lišty nebo kabelové žlaby, které chrání vedení před vnějšími vlivy.

Jaké jsou všeobecné požadavky na kladení vodičů a kabelů v elektroinstalaci

Každý kabel musí být v trase pevně uchycen, aby nedocházelo k jeho průvěsům či nežádoucímu pohybu. Pevné uchycení kabelů chrání izolaci kabelů před prodřením o ostré hrany stavebních konstrukcí a zajišťuje dlouhodobou stabilitu spoje. Při návrhu trasy vždy zohledněte tyto parametry:

• Používejte certifikované příchytky odpovídající průměru kabelu a typu podkladu.
• V horizontálních trasách dodržujte rozestupy příchytek maximálně 30 až 50 cm.
• Svislá vedení vyžadují kotvení minimálně každých 1,5 metru pro zamezení tahového namáhání.
• Při průchodu stěnou zajistěte kabel průchodkou, která zabrání poškození pláště.
• Dbejte na dostatečné poloměry ohybu, které nesmí být menší než desetinásobek průměru kabelu.

Odborná rada: Častou chybou při instalaci je přílišné utažení stahovacích pásek, které deformuje plášť a může poškodit izolaci vodičů. Pro instalace na hořlavé podklady se hodí pouze materiály s odpovídající certifikací, které zabraňují šíření plamene. Tento postup se hodí pro běžné domovní rozvody, naopak není vhodný pro místa s extrémními vibracemi, kde jsou vyžadovány pružné úchyty.

Otázka: Jak hluboko musí být uloženy kabely v zemi podle platných norem?

Hloubka uložení kabelů vysokého napětí by měla být mezi 0,6 a 1 metrem podle ČSN 33 2000-5-52 a místních podmínek.

Otázka: Jaký průřez kabelu je vhodný pro instalaci s výkonem 11 kW?

Pro instalaci 11 kW se doporučuje průřez kabelu minimálně 4 mm² měděného vodiče, podle ČSN a dalších parametrů zatížení.

Otázka: Jaký průřez kabelu je vhodný pro jistič 16 A?

Pro jistič 16 A se běžně používá kabel s průřezem 2,5 mm² měděného vodiče podle ČSN 33 2000-5-52.

Otázka: Za jakých podmínek lze kabely CYKY klást přímo na hořlavé podklady?

Kabely CYKY s PVC izolací, splňující normy ČSN EN 60332-1-1 a ČSN EN 60332-1-2, lze klást přímo na hořlavé materiály jako dřevo, pokud jsou samozhášivé.

Otázka: Jak zajistit mechanickou ochranu kabelů v elektroinstalaci?

Použijte elektroinstalační trubky, lišty a pevné uchycení kabelů, aby nedošlo k poškození izolace a mechanickému namáhání.

Otázka: Jak minimalizovat elektromagnetické rušení mezi vodiči?

Dodržujte doporučené vzájemné vzdálenosti vodičů, uspořádejte je paralelně a používejte stínění u citlivých kabelů.

Otázka: Jaké jsou požadavky na jištění kabelů proti přetížení?

Podle ČSN 33 2000-5-52 musí být vedení jištěno tak, aby proud nepřekročil limity pro přetížení, pomocí vhodných jističů a pojistek.

Otázka: Jaké materiály kabelů jsou vhodné pro vlhké nebo chemicky zatížené prostředí?

Pro vlhké a chemicky agresivní prostředí se doporučují kabely s odolnými izolacemi, například s PVC nebo speciálními plášti dle normy.

Otázka: Jaké jsou doporučené postupy pro revize a údržbu elektroinstalace?

Revize by měly probíhat pravidelně podle ČSN a výrobců, s kontrolou izolace, pevných uchycení a neporušenosti kabelů.

Otázka: Jak správně dokumentovat a označovat kabelové trasy?

Podle platných norem je nutné vést dokumentaci s přesným označením tras, typů kabelů a jejich parametrů pro bezpečnou údržbu.

Otázka: Jaké jsou minimální vzdálenosti mezi silovými a datovými kabely v elektroinstalaci?

Minimální vzdálenost mezi silovými a datovými kabely je obvykle 30 cm, aby se minimalizovalo elektromagnetické rušení.

Otázka: Jaký typ chráničky je doporučen pro uložení kabelů do země?

Pro uložení kabelů do země se doporučuje použití chráničky typu HDPE s průměrem minimálně o 20 % větším než kabel.

Otázka: Jaké jsou požadavky na upevnění kabelů v svislých vedeních?

Kabely ve svislých vedeních se musí upevňovat minimálně každých 1,5 metru, aby byla zajištěna jejich stabilita.

Otázka: Jaká je maximální povolená teplota okolí při kladení kabelů v elektroinstalaci?

Maximální povolená teplota okolí při kladení kabelů je 40 °C, aby nedošlo k poškození izolace.

Otázka: Jak správně označit kabelové trasy v technické dokumentaci?

Kabelové trasy se označují unikátním kódem obsahujícím číslo okruhu a směr vedení, což usnadňuje identifikaci při údržbě.

Požadavky na kladení kabelů na hořlavé podklady

Při instalaci elektrospotřebičů v dřevostavbách nebo na hořlavé podklady musíte dodržet přísná pravidla, která definuje norma ČSN 33 2312. Hlavním cílem je zajištění požární bezpečnosti objektu. Kabely CYKY s PVC izolací splňují zkoušky samozhášivosti podle normy ČSN EN 60332 a za stanovených podmínek je lze klást přímo na hořlavé materiály, jako je například dřevo nebo dřevotříska.

Naopak instalace kabelů typu CYKYLo přímo na hořlavý podklad se v praxi nedoporučuje. Konstrukce plochého kabelu CYKYLo je náchylnější k mechanickému poškození a při případném zahřátí vodičů hrozí vyšší riziko přenosu tepla na hořlavý materiál. Pokud chcete předejít rizikům, doporučuji použít nehořlavou podložku nebo zajistit dostatečnou vzduchovou mezeru.

Odborná rada: Častou chybou je nedostatečné dimenzování průřezu kabelu vzhledem k zátěži, což vede k zahřívání izolace. Vždy ověřte, zda jištění kabelů odpovídá maximálnímu dovolenému proudu daného průřezu.

Tato pravidla představují základní požadavky na kladení vodičů a kabelů v elektroinstalaci, kde hraje roli hořlavost podkladu. Pamatujte, že správná pokládka kabelů vyžaduje také zohlednění vnějších vlivů. Pokud instalujete kabely v místech s vysokou teplotou nebo rizikem mechanického namáhání, zvažte použití dodatečné mechanické ochrany vodičů, která dále zvyšuje požární odolnost systému. Pro náročné aplikace doporučuji konzultaci s projektantem elektro, který posoudí celkové požadavky na kladení vodičů a kabelů v konkrétním prostoru.

Minimalizace elektromagnetického rušení a přehřívání kabelů

Minimalizace elektromagnetického rušení a přehřívání kabelů začíná dodržením pravidel stanovených v normě ČSN 33 2000-5-52. Správné uspořádání kabelů v elektroinstalaci přímo ovlivňuje jejich provozní teplotu i stabilitu přenosu signálu. Pokud vedete silové a slaboproudé vodiče příliš blízko u sebe, vzniká elektromagnetické rušení, které může narušit funkci citlivých elektronických zařízení.

Praktické tipy pro kladení silových kabelů a vedení

Dodržení vzájemných vzdáleností mezi souběžnými trasami minimalizuje přehřívání kabelů, protože teplo se kumuluje v izolaci a může vést k její degradaci. Uspořádání kabelů by mělo být přehledné a vedení rovné, aby nedocházelo k zbytečnému křížení nebo vytváření smyček. Normy pro uložení vodičů a kabelů v elektroinstalaci definují jasné postupy pro bezpečný provoz.

Při návrhu trasy se řiďte těmito zásadami:

• Silové vodiče a datové kabely veďte v minimální vzdálenosti 100 mm od sebe, pokud nejsou stíněny.
• Kabely instalujte v přímých liniích, čímž zamezíte tvorbě indukčních smyček zvyšujících elektromagnetické rušení.
• Dodržujte projektované zatížení, protože přetěžování vodičů je hlavní příčinou tepelných ztrát a následného přehřívání kabelů.
• Mechanická ochrana vodičů musí být zachována i v místech průchodů konstrukcemi, aby nedošlo k poškození izolace.

Odborná rada: Častou chybou je těsné svazování velkého počtu silových kabelů do jednoho hustého svazku v uzavřených prostorách bez možnosti proudění vzduchu. Takové uložení drasticky snižuje dovolenou proudovou zatížitelnost vodičů.

Tento postup se hodí pro standardní instalace v rodinných domech či komerčních prostorech, kde je kladen důraz na dlouhou životnost systému. Naopak pro specifické průmyslové instalace s vysokým výkonem jsou nutné detailní výpočty oteplení podle konkrétního způsobu uložení, kde běžné odhady nestačí. Vždy konzultujte projektovou dokumentaci, která zohledňuje jištění kabelů a vnější vlivy.

Bezpečnostní požadavky a jištění vedení v elektroinstalaci

Správná pokládka kabelů a jejich následné jištění představují základní pilíře dlouhodobě bezpečné elektroinstalace v budovách. Dodržování aktuálních norem pro kladení vodičů a kabelů, konkrétně souboru ČSN 33 2000-5-52, minimalizuje riziko vzniku havarijních stavů a zajišťuje spolehlivý přenos elektrické energie.

Limity proudů a jištění proti přetížení

Normy elektroinstalace definují maximální přípustné proudy, které mohou jednotlivé průřezy vodičů bezpečně vést při daném způsobu uložení. Jištění vedení musí být navrženo tak, aby jmenovitý proud jistícího prvku nepřekročil proudovou zatížitelnost kabelu. Přetížení vzniká dlouhodobým odběrem vyššího proudu, než na jaký je kabel dimenzován, což vede k degradaci izolace.

• Správně zvolený jistič musí vypnout dříve, než teplota vodiče překročí povolenou mez.
• Průřez kabelu se volí s ohledem na délku vedení, způsob uložení a požadovaný výkon spotřebičů.
• Častá chyba: poddimenzování průřezu vodiče pro dlouhé trasy, což způsobuje úbytek napětí a nadměrné zahřívání.

Ochrana proti zkratu a požární bezpečnost

Zkrat představuje stav s extrémně vysokým proudovým rázem, který vyžaduje okamžité odpojení obvodu. Požárně bezpečnostní zařízení v elektroinstalaci, jako jsou speciální protipožární ucpávky nebo kabely se zvýšenou odolností, omezují šíření požáru mezi jednotlivými úseky budovy. Mechanická ochrana vodičů v místech s rizikem poškození je nezbytná pro prevenci vzniku elektrického oblouku.

Odborná rada: Při návrhu elektroinstalace vždy zohledněte elektromagnetické rušení, zejména při souběhu silových a datových kabelů.

Tento systém jištění se hodí pro běžné domovní i průmyslové instalace, kde je kladen důraz na ochranu osob a majetku. Pro instalace v prostředí s nebezpečím výbuchu nebo specifickými chemickými vlivy však běžné komponenty nestačí a vyžadují individuální projektové řešení. Dodržení těchto pravidel zaručí, že vaše elektroinstalace bude splňovat veškeré zákonné požadavky na bezpečnost provozu.
