Schéma a zapojení průchozího spínače 2 bodové návod
Dvoubodový průchozí spínač umožňuje pohodlné ovládání světla ze dvou různých míst, například na schodišti nebo v chodbě. Správné zapojení s využitím tří vodičů a respektováním barevného značení zajistí bezpečný a spolehlivý provoz. Přehledné schéma a vysvětlení řazení 6 pomohou vyhnout se častým chybám při montáži.
📊 Klíčová fakta
- Dvoubodový průchozí spínač umožňuje ovládání světla ze dvou míst a patří k řazení č. 6.
- Pro zapojení se používá třížilový kabel CYKY 3×1,5 mm² s vodiči fáze (L), přepínacími vodiči (L1, L2) a nulovým vodičem (N).
- Maximální proudové zatížení průchozích spínačů je obvykle 10 A při napětí 230 V AC.
- Montáž vyžaduje vypnutí napájení a ideálně odbornou instalaci podle normy ČSN 33 2000.
- Barevné značení vodičů je standardizované: hnědá/černá pro fázi, modrá pro nulák, žlutozelená pro ochranný vodič.
Co je dvoubodový průchozí spínač a jak funguje
Dvoubodový průchozí spínač umožňuje ovládání světla ze dvou míst pomocí dvou identických spínačů a tří vodičů vedených v třížilovém kabelu. Funguje na principu přepínání mezi dvěma vodiči L1 a L2, které přivádějí fázi (L) k lampě, čímž se světlo zapíná nebo vypíná z různých míst. Tento typ spínače se označuje jako řazení č. 6 a často se využívá například u schodišťových vypínačů ze 2 míst.
Průchozí spínač řazení 6 je ideální tam, kde potřebujete jednoduché a bezpečné zapojení se spínači v montážní krabici, přičemž barevné značení vodičů pomáhá udržet přehlednost a bezpečnost elektřiny. Vodič fáze (L) přichází do prvního spínače, odkud třížilový kabel pokračuje se dvěma vodiči L1 a L2 do druhého spínače, který pak přivádí fázi ke světlu. Přepínáním mezi L1 a L2 spínače mění směr proudu a ovládají tak zapnutí nebo vypnutí světla.
Jak funguje průchozí dvoubodový spínač a jak ho zapojit
Správné zapojení průchozího dvoubodového spínače vyžaduje přesné propojení vodičů L, L1 a L2 podle schématu. Častou chybou je záměna vodičů L1 a L2, která může způsobit nefunkčnost spínače. Proto doporučuji vždy dodržovat barevné značení vodičů a používat vhodnou montážní krabici pro bezpečné a přehledné připojení.
Základní schéma zapojení průchozího spínače 2 bodového
Průchozí spínač řazení č. 6 slouží k ovládání světla ze dvou míst, například v chodbě nebo schodišti. Mezi dvěma průchozími spínači vedou tři vodiče v třížilovém kabelu CYKY 3×1,5 mm² – fáze (L) a dva přepínací vodiče označené jako L1 a L2. Tyto vodiče propojují oba spínače tak, aby bylo možné světlo zapnout nebo vypnout z obou míst.
Nulový vodič (N) je veden přímo ke svítidlu a není spojen se spínači. Pro správné zapojení je klíčové dodržet barevné značení vodičů – obvykle hnědý vodič pro fázi, černý a šedý pro L1 a L2 a modrý jako nulový vodič. Vodiče jsou připojeny v montážních krabicích podle schématu, které umožňuje bezpečnou a spolehlivou funkci.
Schéma a postup zapojení průchozího spínače pro světlo ze dvou míst
- Připojte fázi (L) na vstup prvního průchozího spínače.
- Propojte přepínací vývody L1 a L2 mezi oběma průchozími spínači.
- Připojte výstup druhého spínače ke svítidlu.
- Vodič nulový (N) vedete přímo ke svítidlu, mimo spínače.
Tip: Častou chybou při zapojení je zaměnění vodičů L1 a L2, což může způsobit nesprávnou funkci spínače. Dbejte na správné barevné značení a pevné připojení vodičů. Pro koho se toto zapojení hodí – ideální je pro schodišťové nebo chodníkové osvětlení; není vhodné pro obvody s vyšším počtem ovládacích míst, kde se používá přepínač přídavný.
Krok za krokem: Jak zapojit dvoubodový průchozí spínač
Příprava a bezpečnostní opatření
Před zahájením instalace vždy vypněte napájení na hlavním jističovém panelu a ověřte jeho vypnutí zkoušečkou napětí, abyste eliminovali riziko úrazu elektrickým proudem. Připravte si nářadí včetně plochého a křížového šroubováku, kleští na odizolování vodičů a zkoušečku napětí. Použijte kabel CYKY 3×1,5 mm² s barevným značením vodičů podle ČSN 33 2000: hnědý nebo černý vodič pro fázi (L), modrý pro nulák (N) a žlutozelený pro ochranný vodič (PE). Dodržujte normu ČSN 33 2000, která vyžaduje pevné a bezpečné upevnění vodičů v montážních krabicích o průměru minimálně 60 mm. Správná příprava a bezpečnostní opatření minimalizují riziko poškození elektroinstalace i úrazu.

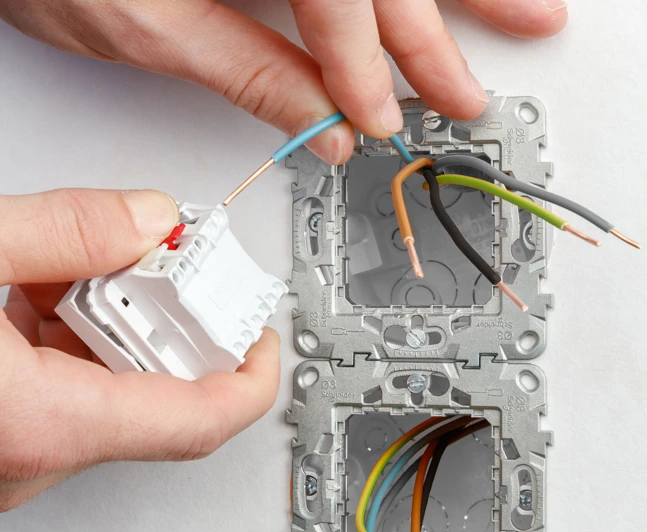

Připojení vodičů podle schématu
Dvoubodový průchozí spínač (řazení č. 6) se zapojuje pomocí tří vodičů mezi dvěma spínači: fáze (L) a dva přepínací vodiče (L1, L2). Fázový vodič (hnědý nebo černý) připojte na vstupní svorku L prvního spínače. Přepínací vodiče L1 a L2 (černý a šedý) propojte mezi oběma spínači, přičemž spínače přepínají mezi těmito dvěma vodiči, což umožňuje ovládání světla ze dvou míst nezávisle. Nulový vodič (modrý) vede přímo ke svítidlu a není součástí spínacího obvodu. Dodržujte barevné značení vodičů a pevně je upevněte v montážních krabicích, aby nedošlo k uvolnění kontaktů. Podle ČSN 33 2000 musí být instalace provedena tak, aby nedocházelo k mechanickému namáhání vodičů.
- Vypněte napájení na hlavním jističovém panelu a ověřte jeho vypnutí zkoušečkou napětí.
- Připravte kabel CYKY 3×1,5 mm² s odizolovanými konci vodičů v délce cca 10 mm.
- Připojte fázový vodič (hnědý/černý) na svorku L prvního průchozího spínače.
- Propojte přepínací vodiče L1 a L2 (černý a šedý) mezi odpovídajícími svorkami obou spínačů.
- Připojte nulový vodič (modrý) přímo ke svítidlu mimo spínače, bez přerušení.
- Ujistěte se, že ochranný vodič (žlutozelený) je správně připojen k rámu svítidla a uzemnění rozvodu.
Montáž spínačů a závěrečná kontrola
Po správném připojení vodičů upevněte oba průchozí spínače do zapuštěných montážních krabic s minimálním průměrem 60 mm, které zajistí pevné uchycení a ochranu proti mechanickému poškození. Namontujte kryty spínačů a zkontrolujte, že vodiče nejsou přiskřípnuté nebo uvolněné. Po zapnutí napájení otestujte funkčnost světla ovládáním z obou míst – světlo by mělo reagovat na každý spínač bez prodlení a bez jiskření. Častou chybou je záměna vodičů L1 a L2, což způsobuje nefunkčnost nebo blikání světla. V případě nesprávného zapojení hrozí riziko zkratu nebo poškození spínačů. Dodržení bezpečnostních norem ČSN 33 2000 a správný postup instalace zajistí spolehlivý a bezpečný provoz dvoubodového průchozího spínače.
Rozdíly mezi průchozím a křížovým spínačem
Rozdíly mezi průchozím a křížovým spínačem vysvětlují, jak správně zvolit a zapojit spínač pro ovládání světla ze dvou a více míst. Níže najdete přehled funkcí i praktické rady pro instalaci s ohledem na bezpečnost elektřiny a správné barevné značení vodičů.
Funkce průchozího spínače

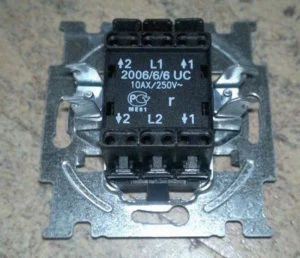

Průchozí spínač řazení č. 6 umožňuje ovládání světla ze dvou míst přepínáním mezi dvěma vodiči označenými L1 a L2. Tento spínač funguje na principu střídavého přepojení obvodu, což je typické pro schodišťový vypínač ze 2 míst. Zapojení vypínače 3 dráty zajišťuje, že světlo lze rozsvítit nebo zhasnout z obou stran montážní krabice.
Funkce křížového spínače
Křížový spínač řazení č. 7 rozšiřuje ovládání světla na tři a více míst. Tento spínač se zapojuje mezi dva průchozí spínače a umožňuje přepínat mezi více vodiči, čímž zajišťuje plynulé ovládání z více než dvou míst. Díky němu lze například pohodlně ovládat osvětlení ve větších chodbách nebo prostorách.
Praktické použití a výhody
- Použijte průchozí spínač pro ovládání světla ze dvou míst, kde není potřeba více bodů ovládání.
- Pro víc než dvě ovládací místa zvolte křížový spínač mezi průchozími spínači.
- Výhodou správného zapojení je komfortní a bezpečné ovládání světla s dodržením bezpečnosti elektřiny a standardního barevného značení vodičů.
Doporučené typy a značky průchozích spínačů na českém trhu
Pro správné rozhodnutí při výběru dvoubodového průchozího spínače je důležité znát dostupné značky, jejich vlastnosti i cenu. Následující přehled pomůže orientovat se v nabídce a také v možnostech zapojení a montáže.
Nejoblíbenější značky průchozích spínačů v Česku
Na českém trhu dominují značky ABB, Schneider Electric a Legrand, které nabízejí průchozí spínače v cenovém rozpětí 150 až 500 Kč za kus. ABB a Legrand vynikají širokou nabídkou designů a funkcí, zatímco Schneider Electric se zaměřuje na robustnost a spolehlivost. Cena těchto spínačů závisí na funkcích, například na přítomnosti podsvícení nebo specifickém provedení řazení 6. Výběr značky ovlivňuje i kompatibilita s montážní krabicí a bezpečnost elektřiny v domácí instalaci.
| Značka | Cena (Kč) | Výhody |
|---|---|---|
| ABB | 180-450 | Široký výběr designů, spolehlivost |
| Schneider Electric | 200-500 | Kvalitní materiály, dlouhá životnost |
| Legrand | 150-400 | Dobrá dostupnost, moderní design |
Funkce a design průchozích spínačů
Průchozí spínače se liší typem montáže, který může být zapuštěný do zdi nebo na povrch, což ovlivňuje použití montážní krabice. Podsvícení tlačítek je užitečné pro orientaci v noci a zvyšuje bezpečnost elektřiny v domácnosti. Design spínačů od zmíněných značek sahá od jednoduchých bílých modelů až po moderní varianty s kovovými rámečky. Správné barevné značení vodičů při zapojení vypínače 3 dráty je klíčové pro funkci schodišťového vypínače ze 2 míst.
Nevýhody a omezení průchozích spínačů
Vyšší cena je nejčastější nevýhodou ve srovnání s běžnými vypínači. Montáž průchozího spínače vyžaduje znalost schématu a bezpečnost elektřiny, často proto doporučuji odbornou instalaci. Některé modely nemusejí podporovat chytré domácnosti spínače nebo práci se všemi typy žárovek. Při zapojení průchozího dvoubodového spínače je třeba dbát na správné barevné značení vodičů a vhodný výběr montážní krabice, aby se předešlo častým chybám v instalaci.
Tip: Pro jednoduché a bezpečné zapojení průchozího spínače 2bodového se vyplatí použít schéma a postup zapojení průchozího spínače pro světlo ze dvou míst, které zohledňuje barevné značení vodičů a doporučené řazení.
Bezpečnostní normy a chyby při instalaci průchozích spínačů
Montáž průchozího spínače se dvěma body musí vždy probíhat při kompletním vypnutí napájení, aby byla zajištěna bezpečnost elektřiny. Instalace musí odpovídat platným normám ČSN 33 2000, které stanovují pravidla pro správné zapojení a ochranu vodičů. Při instalaci průchozího spínače je nezbytné respektovat barevné značení vodičů – fázový vodič (L) se odlišuje od vodičů L1 a L2, které propojují spínače, a ochranný vodič (PE) nesmí chybět v montážní krabici.
Chyby při zapojení průchozího vypínače se dvěma body
- Nesprávné propojení vodičů L1 a L2 vede k nefunkčnosti nebo zkratu
- Zaměnění fázového vodiče s vodiči mezi spínači porušuje bezpečnostní normy
- Nedodržení barevného značení vodičů komplikuje údržbu a budoucí opravy
- Opomenutí zapojení ochranného vodiče (PE) ohrožuje bezpečnost uživatelů
- Použití nevhodné montážní krabice bez dostatečného prostoru pro vodiče zvyšuje riziko poškození izolace
Pro správné zapojení průchozího dvoubodového spínače doporučuji vždy využít přesný návod na zapojení průchozího vypínače se dvěma body a v případě nejistoty svěřit práci kvalifikovanému elektrikáři. Tento postup minimalizuje riziko chyb a zajistí bezpečný provoz schodišťového vypínače ze 2 míst či průchozího spínače řazení 6.
Možnosti integrace průchozích spínačů do chytré domácnosti
Průchozí spínač lze efektivně začlenit do chytré domácnosti pomocí modulů pro chytré ovládání, které umožňují ovládání světla přes mobilní aplikace nebo hlasové asistenty. Tyto moduly se instalují do montážní krabice za průchozí spínač a propojují se s klasickým zapojením vypínače 3 dráty. Kompatibilita závisí na typu použitého modulu a značce chytrého systému, například na platformách jako jsou Zigbee, Z-Wave nebo Wi-Fi.
Výhody integrace průchozích spínačů do chytré domácnosti zahrnují:
- dálkové ovládání světla bez nutnosti fyzického zásahu
- možnost nastavení časových programů a scénářů osvětlení
- zvýšení bezpečnosti elektřiny díky přesnému monitoringu spotřeby
- jednoduché rozšíření o další ovládací prvky bez zásahu do elektroinstalace
Jak funguje průchozí dvoubodový spínač a jak ho zapojit
Průchozí dvoubodový spínač umožňuje ovládání světla ze dvou míst, což je ideální například pro schodišťový vypínač ze 2 míst. Schéma a postup zapojení průchozího spínače pro světlo ze dvou míst respektuje barevné značení vodičů a zásady bezpečnosti elektřiny, což je základ pro bezchybnou funkci a bezpečný provoz.
Tip: Častou chybou při instalaci je nesprávné propojení vodičů, proto doporučuji vždy ověřit schéma zapojení a dodržovat barevné značení vodičů. Průchozí spínač se hodí pro prostory, kde chcete ovládat osvětlení ze dvou míst, ale není vhodný pro chytré domácnosti, které vyžadují komplexní ovládání více zařízení současně.
Údržba a řešení problémů s průchozími spínači
Údržba průchozích spínačů se zaměřuje především na kontrolu pevnosti upevnění v montážní krabici a čistoty kontaktů. Znečištěné nebo uvolněné spoje mohou způsobit problémy jako blikání světla nebo úplnou nefunkčnost spínače. Bezpečnost elektřiny vyžaduje vypnutí napájení před jakýmkoli zásahem do zapojení.
Typické chyby při zapojení průchozího vypínače se dvěma body zahrnují nesprávné barevné značení vodičů a špatné propojení tří drátů, což vede ke špatnému fungování nebo přehřívání. Při zjištění opotřebení tlačítek je vhodná výměna spínače, protože servis není vždy možný.
- Kontrolujte pevnost upevnění a stav vodičů každých 12 měsíců
- Čistěte kontakty a odstraňujte prach v montážní krabici
- Při problémech s blikáním prověřte správnost zapojení podle schodišťového vypínače ze 2 míst
- V případě závad vyměňte celý průchozí spínač řazení 6 nebo dvoubodový model
Tip: Jak funguje průchozí dvoubodový spínač a jak ho zapojit, závisí na správném propojování vodičů i respektování bezpečnostních pravidel. Pro koho se hodí dvoubodové řešení? Ideální je pro jednoduché ovládání světla ze dvou míst, naopak pro více míst se doporučuje schéma s přídavnými přepínači.
Časté dotazy
Jak zapojit průchozí spínač krok za krokem?
Použijte třížilový kabel CYKY 3×1,5 mm², přivedete fázi (hnědý vodič) do prvního spínače, dva přepínací vodiče (L1, L2) spojíte mezi spínači, nulový vodič (modrý) vede přímo ke svítidlu.
Jaký je rozdíl mezi průchozím a křížovým spínačem?
Průchozí spínač řazení č. 6 ovládá světlo ze dvou míst, křížový spínač řazení č. 7 umožňuje ovládání ze tří a více míst a zapojuje se mezi průchozí spínače.
Jaké jsou běžné chyby při zapojení průchozího spínače?
Nejčastější chyby jsou nesprávné propojení vodičů L1 a L2, nedodržení barevného značení a chybějící ochranný vodič PE, což může vést k nefunkčnosti nebo bezpečnostním rizikům.
Jaké jsou doporučené značky průchozích spínačů v ČR?
Mezi oblíbené značky patří ABB, Schneider Electric a Legrand s cenami od 150 Kč do 500 Kč. Každá značka nabízí různé designy a funkce, ale i nevýhody jako vyšší cena nebo složitější instalace.
Mohu průchozí spínač integrovat do chytré domácnosti?
Ano, pomocí speciálních Wi-Fi nebo ZigBee modulů lze průchozí spínače ovládat přes mobilní aplikace nebo hlasové asistenty, přičemž zůstává zachováno i klasické ovládání.
Jak zajistit bezpečnost při instalaci průchozího spínače?
Před instalací vždy vypněte napájení, dodržujte barevné značení vodičů a montáž provádějte podle ČSN 33 2000, ideálně za přítomnosti kvalifikovaného elektrikáře.
Jak řešit blikání nebo nefunkčnost průchozího spínače?
Zkontrolujte upevnění spínače, čistotu kontaktů a správné zapojení vodičů. V případě opotřebení je vhodné spínač vyměnit nebo konzultovat servis.
Jaké jsou správné barvy vodičů při zapojení průchozího spínače?
Fáze je označena hnědou nebo černou barvou, nulák modrou a ochranný vodič žlutozelenou barvou, což je standard podle českých elektrotechnických norem.
Mohu zapojit průchozí spínač sám jako laik?
Instalace spínače vyžaduje znalosti elektrotechniky a dodržení bezpečnostních norem, proto se doporučuje svěřit práci kvalifikovanému elektrikáři, aby se předešlo rizikům.
Jaké materiály potřebuji pro instalaci dvoubodového průchozího spínače?
Potřebujete třížilový kabel CYKY 3×1,5 mm², dva průchozí spínače řazení č. 6, montážní krabice s průměrem minimálně 60 mm, izolační pásky a nářadí pro montáž.
Jaký je rozdíl mezi dvoupólovým a jednopólovým průchozím spínačem?
Dvoupólový průchozí spínač přepíná dva vodiče současně, což umožňuje bezpečnější a spolehlivější ovládání světel z více míst, zatímco jednopólový mění stav jen jednoho vodiče.
Jak správně zapojit průchozí spínač pro ovládání světla ze dvou míst pomocí tří vodičů?
Použijte tři vodiče: fázi připojte na vstup prvního spínače, dva přepínací vodiče mezi spínači a výstup na světlo; toto zapojení umožňuje ovládání z obou míst podle schématu krok 3.
