Jak zjistit umístění rozvodů v panelovém domě krok za krokem

Při rekonstrukci elektroinstalace v panelovém domě je klíčové přesně znát umístění rozvodů, aby nedošlo k poškození kabelů. Lokalizace kabelů v paneláku vyžaduje znalost instalačních zón elektro a správné použití detektoru kabelů. Díky tomu lze minimalizovat riziko zásahu do vedení a zajistit bezpečnou práci.

Jak lokalizovat elektrické rozvody v panelovém domě bez bourání?

Bezdemolční lokalizace elektrických rozvodů v panelovém domě umožňuje přesně zjistit, kde vedou kabely, aniž byste museli bourat zdi nebo podlahy. Nejčastěji se k tomu používají detektory kabelů pracující na frekvencích 50-200 kHz, které dokážou odhalit vedení do hloubky až 10 cm v betonu. Podporou jsou moderní technologie jako termokamery a radarové přístroje, jež významně zvyšují přesnost a bezpečnost lokalizace.

Použití detektorů kabelů

Detektory kabelů představují základní nástroj pro lokalizaci skrytých elektrických rozvodů v panelových domech. Tyto přístroje fungují na frekvencích od 50 do 200 kHz, což umožňuje detekovat kovové vodiče v betonu do hloubky přibližně 10 centimetrů. Při lokalizaci kabelů v paneláku je důležité držet detektor v blízkosti stěny a pomalu jej posunovat, přičemž přístroj signalizuje přítomnost vedení.

1. Zapněte detektor a nastavte frekvenci podle typu kabelu.
2. Pomalu posouvejte přístroj po zdi nebo podlaze, kde předpokládáte vedení.
3. Označte místa s nejsilnější detekcí pro další přesné zaměření.

Takto zjistíte, kudy vedou rozvody elektřiny v paneláku a můžete se vyhnout poškození během rekonstrukce elektro panelového bytu nebo výměny hliníkových rozvodů.

Moderní technologie bez bourání: termokamery a radar

Termokamery využívají snímání tepelného záření k lokalizaci elektrických rozvodů v panelových domech pomocí bezdemolční lokalizace. Kabely, které jsou v provozu, vyzařují teplo, jež termokamera dokáže zachytit a zobrazit na obrazovce jako tepelné anomálie. Tato technologie umožňuje přesně identifikovat instalační zóny elektro i ve složitějších konstrukcích.

Radarové přístroje pracují na principu vysílání elektromagnetických vln, které pronikají betonem a odrážejí se od kovových předmětů, jako jsou elektrické kabely. Radar dokáže lokalizovat vedení i za omítkou nebo v podlaze s vysokou přesností. To usnadňuje plánování rekonstrukce elektro v panelovém bytě bez zbytečného bourání.

1. Připravte povrch a odstraňte případné překážky.
2. Proveďte skenování termokamerou za provozu elektroinstalace.
3. Doporučuji doplnit radarové měření pro potvrzení trasy kabeláže.
4. Vyhodnoťte data a zakreslete přesné umístění rozvodů.

Takto lze bezpečně zjistit, kde jsou skryté rozvody elektřiny v bytě v panelovém domě a předejít chybám, které by vedly k poškození elektroinstalace nebo zbytečným nákladům na opravy.

Tip: Častou chybou je spoléhání se pouze na jeden způsob lokalizace; kombinace detektoru kabelů, termokamery a radaru výrazně zvyšuje přesnost a bezpečnost práce.

Pro koho se to hodí: Bezdemolční metody jsou ideální pro plánování rekonstrukce elektro panelový byt i výměnu hliníkových rozvodů. Naopak méně vhodné jsou při lokalizaci hluboko uložených nebo nevodivých vedení, kde je třeba jiné specializované přístupy.

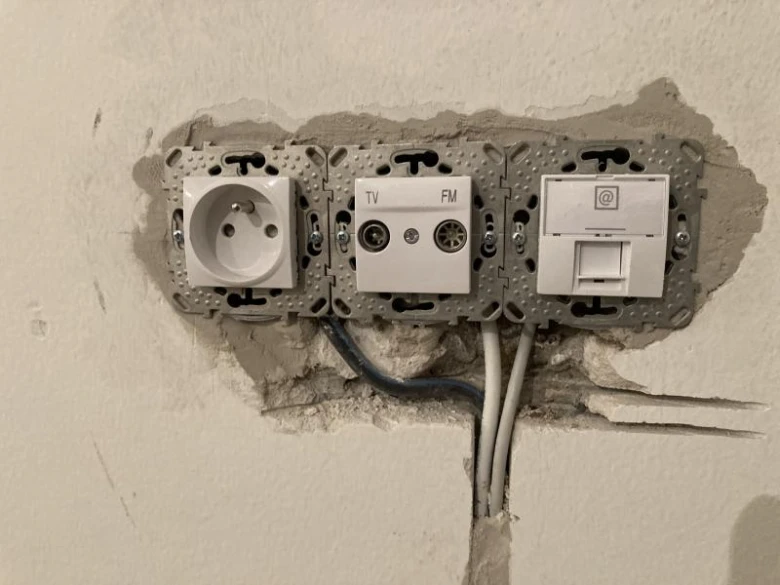

Kde jsou v panelovém domě umístěny instalační zóny elektrických vedení?

K přesné lokalizaci kabelů v panelovém domě je nezbytné znát přesné parametry instalačních zón elektroinstalace. Tyto zóny definují, kde vedou vodorovné a svislé rozvody, což výrazně usnadňuje plánování rekonstrukce elektro panelového bytu i bezpečné zásahy do stávající instalace. Přesné určení umístění instalačních zón také optimalizuje použití detektoru kabelů a minimalizuje riziko poškození starých hliníkových rozvodů při výměně.

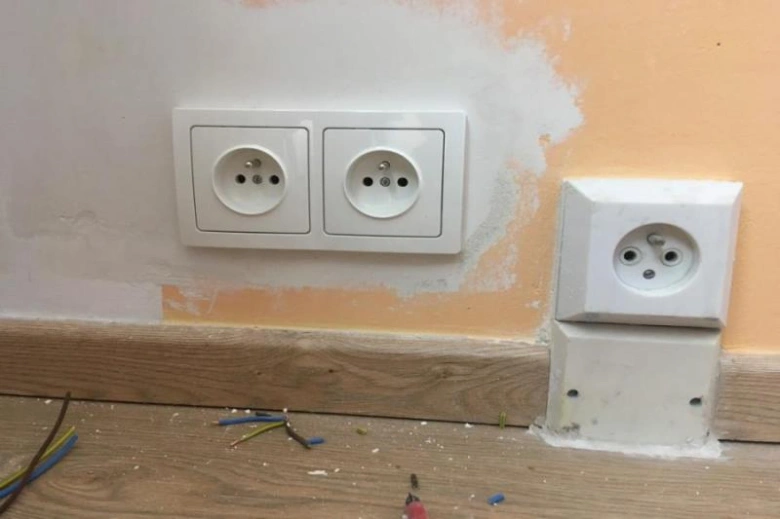

Vodorovné instalační zóny

Vodorovné instalační zóny mají standardní šířku 300 mm a dělí se na tři pásma podle výšky nad podlahou. Horní zóna se nachází mezi 150 a 450 mm pod stropem, kde obvykle vedou kabely pro osvětlení a stropní svítidla. Střední zóna je umístěná v rozmezí 900 až 1200 mm nad podlahou, což odpovídá výšce vypínačů v panelovém domě. Dolní zóna se rozprostírá mezi 150 a 450 mm nad podlahou, kde jsou instalovány zásuvky, typicky ve výšce 200-300 mm od podlahy. Dodržování těchto přesných rozměrů usnadňuje lokalizaci kabelů v paneláku a pomáhá při bezdemolční lokalizaci elektřiny i plánování rekonstrukce.

Svislé instalační zóny

Svislé instalační zóny mají šířku přibližně 200 mm a vedou vertikálně od podlahy ke stropu. Tyto zóny jsou umístěné zejména u dveří (v rozmezí 100-300 mm od rámu), okenních rámů a v rozích místností. V těchto pásmech vedou vertikální kabely, které propojují jednotlivá vodorovná pásma. Při lokalizaci kabelů v panelovém domě je proto nutné tyto svislé zóny vždy zohlednit. Správné určení svislých zón výrazně zjednodušuje identifikaci tras elektroinstalace a je klíčové při výměně hliníkových rozvodů nebo celkové rekonstrukci elektroinstalace panelového bytu.

• Vodorovné zóny mají šířku 300 mm, rozdělené na horní (150-450 mm pod stropem), střední (900-1200 mm nad podlahou) a dolní (150-450 mm nad podlahou).
• Zásuvky se obvykle instalují ve výšce 200-300 mm nad podlahou.
• Vypínače jsou umístěny ve výšce 900-1200 mm nad podlahou.
• Svislé zóny mají šířku 200 mm a vedou u dveří (100-300 mm od rámu), oken a rohů místností.

Tip: Při lokalizaci kabelů v panelovém domě doporučuji použít detektor kabelů a zaměřit se především na instalační zóny elektro, kde je největší pravděpodobnost vedení rozvodů. Častou chybou je ignorování svislých zón u dveří a rohů, což může vést k poškození kabelů při vrtání nebo montáži.

Pro koho se to hodí: Tento přístup je vhodný pro rekonstrukce elektroinstalace v panelových bytech a bezdemolční lokalizaci kabelů před zásahy do zdi. Pro koho není: Není vhodný pro starší byty s atypickými nebo nelegálně upravenými rozvody, kde instalační zóny nemusí odpovídat normám.

Jak používat detektory kabelů pro bezpečné zjištění tras rozvodů?

Detektor kabelů patří mezi nejefektivnější nástroje pro lokalizaci rozvodů v panelovém domě. Tyto přístroje pracují na frekvencích mezi 50 a 200 kHz a umožňují detekovat elektrické vedení až do hloubky 10 cm pod povrchem zdi. Při správném použití vám pomohou přesně zjistit, kudy vedou skryté kabely, což je nezbytné pro bezpečnou rekonstrukci elektro panelového bytu nebo výměnu hliníkových rozvodů.

Jak správně lokalizovat elektrické rozvody v bytě v paneláku

1. Nastavení přístroje – zapněte detektor kabelů a zvolte režim pro lokalizaci elektrických vedení.
2. Kontrola baterií – ujistěte se, že baterie jsou plně nabité, aby přístroj pracoval maximálně přesně.
3. Pomalu přejíždějte povrch stěny – pohybujte přístrojem pomalu a rovnoměrně v oblastech, kde předpokládáte vedení kabelů.
4. Vyhněte se kovovým předmětům – kovové rámy oken či dveří mohou ovlivnit měření, proto se jim během měření vyhněte.
5. Označení nalezených tras – při detekci signálu si pomocí tužky nebo malého štítku zaznamenejte trasu vedení.
6. Opakovaná kontrola – pro co nejpřesnější lokalizaci elektrických rozvodů proveďte měření několikrát z různých úhlů.

Detektor kabelů použití vyžaduje trpělivost a pečlivost, protože v panelovém domě jsou elektroinstalace často vedeny v instalačních zónách elektro, které mají přesná pravidla podle norem elektroinstalace ČSN. Správně provedená lokalizace rozvodů panelák usnadní jakoukoliv rekonstrukci elektro panelový byt a minimalizuje riziko poškození kabeláže.

Tip: Častou chybou při lokalizaci je příliš rychlý pohyb přístroje, který snižuje přesnost měření. Vyhněte se také měření v blízkosti kovových předmětů, aby lokalizace kabelů panelák nebyla zkreslená.

Pro koho se to hodí: Detektor kabelů je vhodný pro domácí kutily i profesionály, kteří chtějí zjistit umístění rozvodů před vrtáním nebo bouráním. Není však ideální pro lokalizaci hluboko uložených nebo velmi starých hliníkových rozvodů, kde může být potřeba použít specializované bezdemolční lokalizace elektřiny.

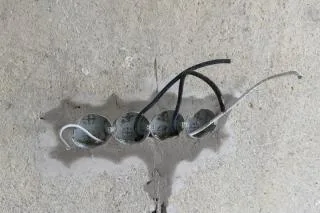

Jak poznat staré hliníkové rozvody a kdy je vyměnit?

Hliníkové rozvody představují v elektroinstalaci panelového domu specifickou kapitolu, protože jejich životnost se pohybuje zhruba kolem 30 let. Po tomto období se zvyšuje riziko únavy materiálu, korozních procesů a následných bezpečnostních problémů, jako jsou přehřívání či zkratové stavy. Proto je při rekonstrukci elektro panelového bytu doporučována výměna hliníkových kabelů za moderní měděné vodiče, které mají vyšší spolehlivost a lepší elektrické vlastnosti.

Hliníkové rozvody snadno poznáte podle charakteristické stříbřitě šedé barvy a většího průměru vodičů ve srovnání s mědí. Při plánování rekonstrukce elektro v panelovém domě je nezbytné přesně zjistit, kde vedou hliníkové rozvody v panelovém domě, což lze provést pomocí detektoru kabelů. Lokalizace kabelů v paneláku vyžaduje znalost instalačních zón elektro, které většinou kopírují standardní trasování rozvodů v panelových stěnách a stropech.

Jak najít, kudy vedou elektřina a kabely v panelovém domě

Použití detektoru kabelů umožní bezdemolční lokalizaci elektřiny, což minimalizuje zásahy do konstrukce. Přesné určení trasy hliníkových rozvodů v bytě pomáhá plánovat bezpečnou a efektivní rekonstrukci. Na co si dát pozor: častou chybou je podcenění stavu hliníkových vodičů, které mohou být již nadměrně opotřebované a představovat bezpečnostní riziko. Rekonstrukce elektro panelového bytu v takovém případě nejen zvyšuje bezpečnost, ale i hodnotu nemovitosti.

Tip: Pro koho se výměna hliníkových rozvodů hodí nejvíce? Především pro majitele starších panelových bytů s elektroinstalací starší 30 let. Naopak u novějších instalací, kde jsou již měděné vodiče, není výměna nutná.

Jak zakreslit a zdokumentovat stávající elektroinstalaci v bytě?

Při plánování rekonstrukce elektroinstalace v panelovém bytě je nezbytné přesně zakreslit a zdokumentovat stávající umístění zásuvek, vypínačů a světelných bodů s přesností na centimetry. Taková dokumentace usnadní nejen plánování nových tras vedení, ale také bezpečnou lokalizaci kabelů v panelovém domě bez zbytečného poškození konstrukce.

Základní zásady zakreslení

Do půdorysu bytu zaznamenejte přesné polohy všech zásuvek, vypínačů a světelných rozvodů. Doporučuje se použít digitální nástroje pro přesné měření a zakreslení, například CAD software nebo specializované aplikace pro elektroinstalace. Zaznamenejte také výšky zásuvek (standardně 200-300 mm nad podlahou) a vypínačů (cca 1100-1200 mm nad podlahou). Důležité je poznamenat typ vodičů, zejména pokud se jedná o hliníkové rozvody, které mají omezenou životnost a vyžadují odbornou výměnu podle normy ČSN 33 2000-5-52. Přesné zakreslení umožňuje minimalizovat riziko vrtání do kabelů a zjednodušuje plánování rekonstrukce elektroinstalace v panelovém bytě.

Určení tras vedení

Trasy kabelů určujte podle dispozice bytu a platných instalačních zón elektro, které stanovuje norma ČSN 33 2000-5-52. V panelových domech jsou vodorovné instalační zóny široké 300 mm, rozdělené na horní (150-450 mm pod stropem), střední (900-1200 mm nad podlahou) a dolní (150-450 mm nad podlahou). Svislé instalační zóny o šířce 200 mm vedou podél dveří, oken a rohů místností. Kabely se proto obvykle vedou ve stěnách v těchto zónách, což lze odvodit z rozmístění zásuvek a vypínačů. Pro bezdemolční lokalizaci kabelů doporučuji použití detektoru kabelů s frekvencí 50-200 kHz, který umožňuje přesnou lokalizaci vedení do hloubky až 10 cm v betonu. Tento přístup výrazně snižuje riziko poškození stávajících rozvodů a eliminuje nutnost drážkování, které je v panelových domech náročné a finančně nákladné.

• Zaznamenejte přesnou polohu zásuvek a vypínačů v půdorysu bytu včetně výšek nad podlahou
• Sledujte instalační zóny elektro podle normy ČSN 33 2000-5-52 pro panelové domy
• Použijte detektor kabelů s frekvencí 50-200 kHz pro bezdemolční lokalizaci vedení do hloubky 10 cm
• Identifikujte případné hliníkové rozvody, které vyžadují odbornou výměnu kvůli omezené životnosti

Tip: Častou chybou při zakreslování je nepřesné určení výšky zásuvek a vypínačů, což může vést k nesprávnému odhadu tras vedení. Doporučuji vždy měřit výšku od podlahy a zaznamenat ji do dokumentace.

Takto přesně zdokumentovaná elektroinstalace v panelovém domě výrazně usnadní plánování rekonstrukce a bezpečné provedení dalších elektroprací, minimalizuje riziko poškození stávajících rozvodů a zajistí dodržení platných norem.

Pro koho se to hodí: Tento postup je vhodný pro rekonstrukce starších panelových bytů s původními hliníkovými nebo měděnými rozvody, kde je potřeba přesně znát stávající vedení.

Pro koho NE: Není vhodný pro novostavby nebo byty s kompletně novou elektroinstalací, kde jsou rozvody již zdokumentované a vedené podle aktuálních norem.

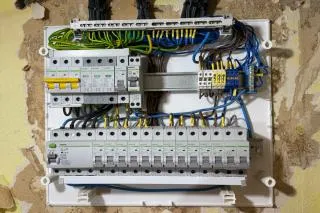

Bezpečnost a legislativa při rekonstrukci elektroinstalace

Bezpečnost a legislativa při rekonstrukci elektroinstalace v panelovém domě vyžaduje přesné dodržování platných norem a respektování statických omezení konstrukce. Každý zásah do elektroinstalace musí být proveden s ohledem na bezpečnost uživatelů a s povolením příslušných orgánů bytového domu.

Normy a bezpečnostní požadavky

Rekonstrukce elektroinstalace musí respektovat instalační normy ČSN, konkrétně ČSN 33 2130, která stanovuje technické požadavky na bezpečnou elektroinstalaci v obytných objektech. Tato norma upravuje správné dimenzování vodičů, ochranu proti přepětí, uzemnění a další bezpečnostní prvky. Při lokalizaci kabelů v paneláku je nutné použít vhodné detektory kabelů a respektovat instalační zóny elektro, aby se zabránilo poškození vedení a zvýšilo bezpečí práce. Bezpečnostní opatření také zahrnují správnou identifikaci hliníkových rozvodů, jejichž výměna podléhá zvláštním pravidlům kvůli odlišným vlastnostem od měděných vodičů.

Statické omezení a povolení od SVJ

Drážkování a další zásahy do nosných panelů panelového domu nesmí narušit statiku konstrukce. Každý zásah vyžaduje statický posudek a souhlas společenství vlastníků jednotek (SVJ) nebo bytového družstva. Bez tohoto schválení není možné provádět úpravy, které by mohly ovlivnit nosnost panelů. Navíc je třeba respektovat pravidla pro rekonstrukci elektro v panelovém bytě, která často stanovují přesné postupy a omezení přístupu k rozvodům. Pro bezpečné a legální provedení je nezbytné:

• získat písemný souhlas SVJ nebo družstva,
• zajistit statický posudek při úpravách nosných konstrukcí,
• provést práce v souladu s platnými normami a pravidly.

Tip: Častou chybou je nevyžádání souhlasu SVJ, což může vést k nutnosti dodatečných oprav nebo dokonce právním komplikacím. Pro koho se rekonstrukce elektroinstalace hodí? Především pro vlastníky bytů plánující modernizaci. Pro nájemníky bez souhlasu majitele či SVJ není rekonstrukce vhodná.

Časté dotazy

Jak poznám, kde vedou elektrické rozvody v panelovém domě?

Použijte detektor kabelů s frekvencí 50-200 kHz, který lokalizuje kabely do hloubky 10 cm v betonu. Pro přesnější detekci lze využít termokamery nebo radarové přístroje.

Kde jsou nejčastěji umístěny zásuvky a vypínače v panelových bytech?

Zásuvky bývají umístěny 20-30 cm nad podlahou, vypínače zhruba ve výšce 120 cm. Pro osoby s omezenou pohyblivostí jsou zásuvky a spínače ve výšce 60-120 cm.

Jak poznám staré hliníkové rozvody a proč je vyměnit?

Hliníkové kabely mají omezenou životnost cca 30 let a jsou méně bezpečné. Při rekonstrukci je doporučeno je nahradit měděnými vodiči pro lepší bezpečnost.

Jak dlouho trvá rekonstrukce elektroinstalace v panelovém bytě?

Rekonstrukce trvá obvykle 3 až 7 pracovních dnů v závislosti na velikosti bytu a rozsahu prací.

Co je potřeba k provedení drážkování nosných panelů?

Drážkování je možné jen s platným statickým posudkem a souhlasem SVJ či bytového družstva, aby nedošlo k narušení konstrukce.

Jak často je potřeba provádět revizi elektroinstalace v bytě?

Doporučuje se revize elektroinstalace jednou za 5 let, což zajišťuje bezpečný a spolehlivý provoz.

Jak zakreslit elektroinstalaci do půdorysu bytu?

Zaznamenejte pozice zásuvek, vypínačů a světel s přesností na centimetry. Trasy vedení určete podle dispozice a instalačních zón.

Jaké jsou bezpečnostní normy pro instalaci rozvodů v panelových domech?

Elektroinstalace musí splňovat ČSN 33 2130, včetně dodržování instalačních zón a správného dimenzování vodičů.

Mohu použít bezdemolční metody k lokalizaci rozvodů sám?

Ano, lze použít přístroje jako detektory kabelů, termokamery a radary, ale je třeba postupovat opatrně a respektovat bezpečnostní pravidla.

Jak postupovat při plánování nové elektroinstalace v panelovém bytě?

Začněte zmapováním stávajících rozvodů, respektujte instalační zóny a normy, konzultujte plán s elektrikářem a naplánujte vedení podle potřeb domácnosti.

Jak mohu bezpečně použít detektor kabelů k lokalizaci elektrických rozvodů v panelovém domě?

Použijte detektor kabelů s nastavením pro vodiče pod napětím, přiložte jej k povrchu stěny a pomalu posouvejte; zařízení by mělo signalizovat přítomnost vedení do 5 cm hloubky.

Jaké jsou typické instalační zóny pro elektrické rozvody v panelových domech a jak je využít při lokalizaci?

Instalační zóny jsou obvykle ve vertikálních a horizontálních drážkách o šířce cca 5-10 cm, které vedou od jističové skříně ke zásuvkám a vypínačům; lokalizujte je podle standardních výšek 30 cm od podlahy a 150 cm pro vypínače.
