Jak správně instalovat a připojit varnou desku v domácnosti

Správná instalace varné desky vyžaduje přesné dodržení technických norem pro elektrické připojení, které zajistí bezpečný provoz vaší kuchyně. Kvalitní kabel CYKY o odpovídajícím průřezu a správně dimenzovaný jistič pro varnou desku jsou klíčovými prvky, které chrání vaši domácnost před přetížením elektrické sítě.

Jak správně zvolit elektrické připojení a jištění varné desky

Správné elektrické připojení varné desky vyžaduje instalaci samostatného elektrického okruhu, který ochrání rozvody před přetížením. Podle celkového příkonu spotřebiče zvolte odpovídající jištění a průřez vodičů, přičemž vždy dbejte na dodržení normy pro bezpečnost instalace kuchyně.

Jednofázové připojení varné desky

Pro jednofázové připojení varné desky na 230V se standardně využívá kabel CYKY 3×2,5 mm². Tento typ zapojení je vhodný pro desky s nižším celkovým výkonem, kde jistič pro varnou desku obvykle postačuje s hodnotou 16 A. Častá chyba: při zapojení výkonné indukční desky na jeden fázový vodič dochází k přetížení a opakovanému vybavování jističe, což znemožňuje provoz všech varných zón současně.

Třífázové připojení varné desky

Třífázové připojení představuje optimální řešení pro moderní indukční varné desky s vysokým výkonem. K realizaci je nezbytný kabel CYKY 5×2,5 mm², který umožňuje rovnoměrné rozložení zátěže mezi jednotlivé fáze. V případě instalace třífázového jističe se standardně používá hodnota 16 A na každou fázi, případně 32 A při specifických požadavcích výrobce definovaných v elektroinstalační dokumentaci.

Odborná rada: Montáž varné desky svěřte vždy kvalifikovanému elektrotechnikovi, který vystaví revizní zprávu. Třífázové zapojení se hodí pro rodiny využívající intenzivní vaření na všech zónách současně, zatímco pro občasné vaření v malém bytě může být jednofázové připojení dostačující. Na co si dát pozor: při instalaci zásuvek v kuchyni zajistěte, aby krabice pro připojení varné desky byla přístupná a chráněná před vlhkostí a teplem z trouby.

Jaké kabely a materiály použít pro instalaci varné desky

Správný výběr elektroinstalačního materiálu přímo ovlivňuje bezpečnost instalace kuchyně a spolehlivost provozu spotřebiče. Pro efektivní elektrické připojení varné desky je nezbytné dodržet normy pro průřezy vodičů a kvalitu izolace, jak uvádí technické standardy dostupné na portálech typu eagri.cz.

Výběr průřezu kabelu pro varnou desku

Pro instalaci varné desky se používá kabel CYKY s odpovídajícím průřezem, který musí odpovídat příkonu spotřebiče a zvolenému jištění. U jednofázového připojení na 230V je vyžadován kabel CYKY 3×2,5 mm², zatímco pro třífázové připojení použijte kabel CYKY 5×2,5 mm². Častou chybou je poddimenzování vodičů, které vede k přehřívání kabeláže. Správně zvolený jistič pro varnou desku následně chrání obvod proti přetížení.

Izolace a materiály kabelu

Kvalitní izolace kabelu zabezpečuje bezpečný přenos proudu v prostředí kuchyně, kde se střídají teplotní rozdíly a vlhkost. Kabel CYKY je pro tyto účely ideální díky své pevné PVC izolaci, která odolává mechanickému namáhání při montáži varné desky. Vždy zajistěte, aby byla elektroinstalace kuchyně vedena v chráničkách, pokud je kabel uložen pod omítkou nebo v nábytku.

Odborná rada: Při zapojování věnujte pozornost správnému utažení svorek v připojovací krabici, neboť povolený spoj je nejčastější příčinou poruch v domácnosti. Instalace se hodí pro běžné domácí spotřebiče, ale není vhodná pro průmyslové varné celky s extrémním odběrem.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak správně umístit a upevnit varnou desku v kuchyni

Správná montáž varné desky vyžaduje precizní přípravu otvoru v pracovní desce a dodržení bezpečnostních odstupů pro efektivní provoz spotřebiče. Dodržování těchto pravidel instalace varné desky v kuchyni zajistí nejen dlouhou životnost elektroniky, ale především bezpečný provoz celé domácnosti.

Požadavky na prostor pro chlazení

Každá moderní varná deska vyžaduje dostatečný prostor pro chlazení, aby nedocházelo k přehřívání výkonné elektroniky. Pod spodní částí spotřebiče musíte vždy ponechat volný prostor o výšce minimálně 60 mm. V tomto prostoru nesmí být umístěny žádné zásuvky, kabely ani jiné překážky, které by bránily přirozené cirkulaci vzduchu a správnému odvodu tepla z chladicího systému.

Správné upevnění varné desky

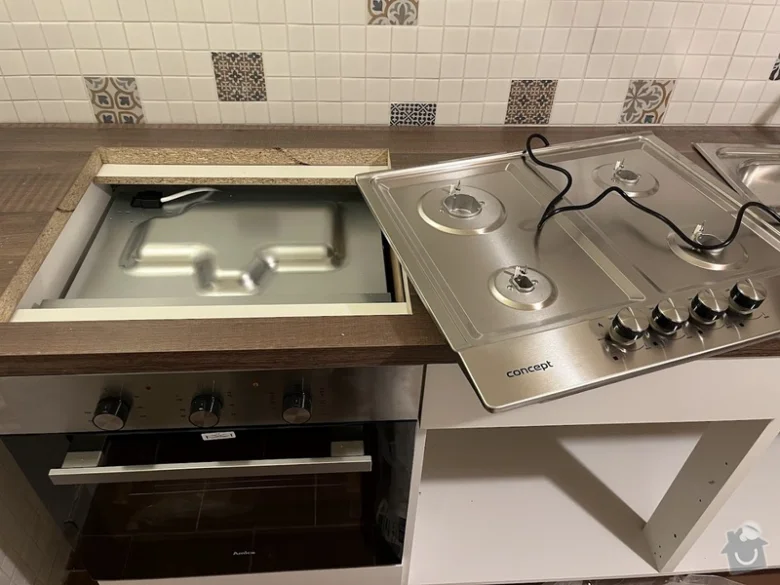

Kvalitní montáž varné desky začíná vyříznutím přesného otvoru v pracovní desce podle šablony výrobce. Po vložení desky do otvoru zajistěte její stabilní upevnění pomocí přiložených úchytek.

• Okraje desky vždy podlepte dodaným těsněním, které chrání výřez v pracovní desce před pronikáním vlhkosti a nečistot.
• Odborná rada: Na co si dát pozor při montáži je dokonalé vyrovnání desky, aby nedocházelo k pnutí materiálu při jejím zahřátí.

Umístění zásuvek v kuchyni

Při plánování elektroinstalace kuchyně dbejte na bezpečnostní odstupy všech prvků. Zásuvky v kuchyni umisťujte ideálně 20 až 30 cm nad pracovní plochu, přičemž se musíte vyhnout jejich instalaci přímo nad varnou desku nebo dřez. Pokud řešíte, kam umístit zásuvku pro varnou desku a jak daleko má být, pamatujte, že pevné připojení v instalační krabici je vždy bezpečnější než použití běžné zásuvky.

Otázka: Jak se připojuje varná deska?

Varná deska se připojuje na samostatný elektrický okruh s jističem 16 nebo 32 A a kabelem CYKY podle fáze (3×2,5 mm² pro 230 V, 5×2,5 mm² pro 400 V). Instalaci musí provést kvalifikovaný elektrikář.

Otázka: Jak daleko musí být zásuvka od varné desky?

Zásuvky v kuchyni se umisťují 20-30 cm nad pracovní plochou a nesmí být přímo nad varnou deskou ani dřezem kvůli teplu a vlhkosti.

Otázka: Kdo může zapojit varnou desku?

Připojení varné desky musí provést kvalifikovaný elektrikář, který zajistí správné zapojení a bezpečnost instalace.

Otázka: Jak zapojit varnou desku a troubu na jeden elektrický okruh?

Varná deska a trouba by měly mít samostatné jističe; společné zapojení není doporučeno kvůli riziku přetížení a vypínání jističe.

Otázka: Jaký jistič je potřeba pro varnou desku?

Pro varné desky se používá jistič o hodnotě 16 nebo 32 ampérů podle výkonu a typu připojení (jednofázové či třífázové).

Otázka: Lze připojit varnou desku do běžné zásuvky s jističem 10 A?

Ne, běžná zásuvka s jističem 10 A není vhodná, protože hrozí přetížení a časté vypínání jističe.

Otázka: Jaký kabel je vhodný pro připojení varné desky?

Používá se kabel CYKY 3×2,5 mm² pro jednofázové a CYKY 5×2,5 mm² pro třífázové připojení, který zajišťuje bezpečný přenos proudu.

Otázka: Jaký prostor musí být pod varnou deskou?

Pod varnou deskou musí být minimálně 60 mm volného prostoru pro chlazení a správnou ventilaci.

Otázka: Jak správně upevnit varnou desku?

Varná deska se upevňuje do otvoru v pracovní desce pomocí šroubů a kolem okrajů se lepí těsnění, aby se zabránilo pronikání vlhkosti.

Otázka: Co dělat před instalací varné desky?

Před instalací vždy vypněte hlavní jistič, připravte otvor a zkontrolujte potřebné nástroje a materiály.

Otázka: Mohu použít prodlužovačku pro varnou desku?

Ne, prodlužovačky a rozdvojky nejsou vhodné kvůli riziku přehřátí a požáru, varná deska musí být připojena pevně k elektrické síti.

Otázka: Jak ověřit správnost připojení varné desky?

Po instalaci použijte měřič napětí k ověření správného zapojení a pevnosti kabelových spojů.

Otázka: Jaké jsou bezpečnostní zásady při instalaci varné desky?

Vypněte hlavní jistič, používejte samostatný jistič, dodržujte správné dimenze kabelů a instalaci provádějte kvalifikovaný elektrikář.

Otázka: Jak daleko umístit zásuvku od dřezu?

Zásuvky by měly být umístěny minimálně 20-30 cm nad pracovní plochou, nesmí být přímo nad dřezem kvůli vlhkosti.

Otázka: Je možné připojit varnou desku a troubu na jeden jistič?

Není doporučeno, protože to může způsobit přetížení a časté vypínání jističe, lepší je samostatné jištění pro každý spotřebič.

Jak postupovat krok za krokem při instalaci varné desky

Správná instalace varné desky vyžaduje precizní dodržení technických norem a bezpečnostních postupů. Níže naleznete návod, jak zapojit elektrickou varnou desku krok za krokem, abyste předešli poškození spotřebiče či rizikům úrazu.

Příprava před instalací

Základním pravidlem pro bezpečnost instalace kuchyně je vypnutí jističe pro varnou desku v hlavním rozvaděči. Před zahájením prací vždy ověřte nepřítomnost napětí v přívodním kabelu. Následně zkontrolujte přípravu otvoru v pracovní desce, který musí přesně odpovídat montážnímu schématu výrobce. Častá chyba: příliš těsný výřez, který neumožňuje správné odvětrávání elektroniky pod deskou.

Montáž a upevnění varné desky

1. Nalepení těsnění – aplikujte těsnicí pásku po obvodu spodní hrany desky pro ochranu před vniknutím tekutin.
2. Usazení desky – vložte spotřebič do připraveného výřezu a vyrovnejte jej do požadované polohy.
3. Upevnění varné desky – zajistěte desku pomocí přiložených úchytů ke spodní straně pracovní desky podle návodu.

Připojení a kontrola elektrického zapojení

Pro připojení kabelů použijte kabel CYKY varná deska s odpovídajícím průřezem vodičů (zpravidla 2,5 mm2). Zapojení proveďte striktně dle schématu na štítku spotřebiče. Po dotažení svorek použijte měřič napětí pro kontrolu zapojení, než nahodíte jistič. Test funkčnosti proveďte krátkým zapnutím všech varných zón na minimální výkon.

Odborná rada: Elektrické připojení varné desky se liší podle počtu fází; zatímco pro jednoho uživatele je vyhovující zapojení na 230V, pro jiné domácnosti je vhodnější třífázové zapojení pro vyšší zátěž. Pokud si nejste jistí zapojením fází, vždy přizvěte kvalifikovaného elektrikáře.

Jaké bezpečnostní zásady dodržovat při instalaci a připojení varné desky

Dodržení bezpečnostních standardů při manipulaci s elektroinstalací je zásadní pro ochranu vašeho majetku i zdraví. Pravidla pro instalaci varné desky v kuchyni zahrnují přísné normy, které eliminují riziko požáru nebo úrazu elektrickým proudem.

Nutnost vypnutí hlavního jističe

Bezpečnost instalace kuchyně začíná vždy úplným odpojením elektrického přívodu. Před jakýmkoliv zásahem je nezbytné provést vypnutí hlavního jističe, čímž eliminujete přítomnost elektrického proudu v obvodu. Před zahájením prací na montáži varné desky doporučuji ověřit stav beznapěťového stavu pomocí ověřeného měřiče napětí, aby nedošlo k nechtěnému úrazu.

Doporučení pro samostatný jistič

Každá varná deska vyžaduje kvůli vysokému příkonu vlastní jištěný okruh. Správně zvolený jistič pro varnou desku, obvykle o hodnotě 16 A nebo 32 A dle výkonu spotřebiče a typu zapojení, zajistí stabilitu sítě.

• Používejte vždy odpovídající kabel CYKY varná deska s dostatečným průřezem vodičů.
• Vyhněte se sdílení okruhu s jinými výkonnými spotřebiči v kuchyni.
• Častá chyba: poddimenzování přívodního kabelu, které vede k přehřívání vodičů.

Kdo může instalovat varnou desku

Elektrické připojení varné desky musí provádět výhradně kvalifikovaný elektrikář s platnou vyhláškou. Odborník zajistí správné zapojení varné desky 230V či 400V a vystaví potřebný doklad pro revizní zprávu. Instalace svépomocí bez odpovídající elektrotechnické kvalifikace je hazardem, který může vést ke ztrátě záruky nebo k zamítnutí pojistného plnění.

Tip: Před instalací si vždy nechte odborníkem zkontrolovat stav stávající elektroinstalace, zda odpovídá požadavkům na příkon vaší nové varné desky. Tato instalace je vhodná pro majitele nemovitostí s vyhovující revizí, ale není vhodná pro domácnosti se zastaralými hliníkovými rozvody.

FAQ: Časté dotazy k instalaci a připojení varné desky

Otázka: Jak se provádí odborné elektrické připojení varné desky?

Varná deska vyžaduje samostatný okruh s jističem 16 až 32 A a kabel CYKY o průřezu 3×2,5 mm² pro 230 V nebo 5×2,5 mm² pro 400 V. Instalaci musí vždy provést kvalifikovaný elektrikář s platnou vyhláškou.

Otázka: Jaké je správné umístění zásuvek v kuchyni vzhledem k varné desce?

Zásuvky umisťujte 20 až 30 cm nad pracovní plochu mimo přímou zónu nad varnou deskou či dřezem. Dodržení této vzdálenosti zvyšuje bezpečnost instalace kuchyně a chrání elektroinstalaci před teplem a vlhkostí.

Otázka: Kdo je oprávněn provést montáž varné desky?

Montáž varné desky do pracovní desky zvládne zručný kutil, ale elektrické zapojení musí provést pouze certifikovaný elektrikář. Častá chyba: neodborné zapojení vede ke ztrátě záruky a riziku úrazu elektrickým proudem.

Otázka: Lze zapojit varnou desku a troubu na jeden jistič?

Toto zapojení není vhodné z důvodu rizika přetížení elektrického obvodu. Každý spotřebič musí mít samostatné jištění, aby nedocházelo k neustálému vypínání jističe při plném výkonu.

Otázka: Jaký jistič pro varnou desku je nezbytný?

Pro standardní indukční desky se používá jistič 16 A nebo 32 A podle celkového příkonu zařízení. Správně zvolený jistič pro varnou desku je klíčový pro dlouhodobou stabilitu sítě.

Otázka: Je možné využít běžnou zásuvku 230 V pro varnou desku?

Připojení na běžnou zásuvku 10 A je nebezpečné a nepřípustné z důvodu nízké proudové zatížitelnosti. Instalace varné desky vyžaduje pevnou instalaci nebo speciální zásuvku dimenzovanou na vysoký odběr.

Otázka: Jaký kabel CYKY varná deska vyžaduje pro bezpečný provoz?

Pro jednofázové zapojení použijte kabel CYKY 3×2,5 mm², pro třífázové zapojení pak CYKY 5×2,5 mm². Tyto průřezy zajišťují dostatečnou tepelnou odolnost a vodivost.

Otázka: Kolik místa potřebuje varná deska pro odvětrávání?

Pod deskou musíte ponechat minimálně 60 mm volného prostoru pro cirkulaci vzduchu. Nedostatečné chlazení způsobuje přehřívání elektroniky a následné snižování výkonu či poruchy.

Otázka: Jak se provádí upevnění desky do pracovní plochy?

Desku usaďte do připraveného otvoru a zajistěte úchyty dle návodu výrobce. Po obvodu naneste těsnění, které zamezí zatékání tekutin do korpusu skříňky.

Otázka: Co je nutné udělat před zahájením montáže?

Před zahájením prací vždy vypněte hlavní jistič a ověřte beznapěťový stav zkoušečkou. Připravte si veškeré nářadí a zkontrolujte shodu příkonu desky s parametry domovní elektroinstalace.

Otázka: Smí se pro připojení použít prodlužovací kabel?

Použití prodlužovačky nebo rozdvojky je zakázáno, neboť tyto prvky nejsou určeny pro trvalý vysoký odběr. Hrozí tavení izolace, vznik požáru a poškození samotné varné desky.

Otázka: Jak ověřit správnost zapojení po instalaci?

Po připojení změřte napětí na svorkovnici a vyzkoušejte funkčnost všech plotýnek na nízký výkon. Ověřte, zda se spoje v krabici nezahřívají a jsou pevně dotaženy.

Otázka: Jaká jsou hlavní pravidla instalace varné desky z hlediska bezpečnosti?

Hlavní bezpečnostní zásady zahrnují vypnutí proudu, použití samostatného jištění a dodržení předepsaných průřezů vodičů. Instalace se hodí pro domácnosti s odpovídajícím dimenzováním sítě, nikoliv pro staré rozvody s hliníkovými vodiči.

Otázka: Jaká je bezpečná vzdálenost zásuvky od dřezu?

Zásuvky nesmí být instalovány přímo nad dřezem z důvodu rizika kontaktu s vodou. Dodržujte minimální horizontální odstup 60 cm, pokud to prostorové možnosti kuchyně dovolují.

Otázka: Co dělat při přetížení jističe při vaření?

Pokud jistič vypíná, je nutné snížit současné používání více varných zón nebo prověřit, zda není obvod přetížen jiným spotřebičem. V případě opakovaných výpadků konzultujte revizi elektroinstalace s odborníkem.
