Funkce a správné připojení třífázové zásuvky pro kutily

Třífázová zásuvka umožňuje napájení výkonných strojů a dílenského nářadí díky rozložení zátěže mezi tři pracovní vodiče. Správné zapojení třífázové zásuvky vyžaduje dodržení barevného značení vodičů a zajištění pevného kontaktu v každé svorce pro zachování dlouhodobé bezpečnosti elektrických instalací. Při montáži třífázové zásuvky je nezbytné pracovat v odpojeném stavu a ověřit správnou polaritu, abyste předešli poškození připojených zařízení.

Jak funguje třífázová zásuvka a jaké jsou její základní funkce

Třífázová zásuvka slouží k napájení výkonných elektrických spotřebičů, jako jsou motory, cirkulárky nebo svářečky, které vyžadují střídavé napětí 400 V. Zásuvka přenáší elektrickou energii prostřednictvím tří fázových vodičů, což umožňuje plynulejší chod motorů a vyšší účinnost oproti běžné jednofázové síti. Správné zapojení třífázové zásuvky vyžaduje pochopení principu rozvodu, kde každá fáze nese část zátěže celého systému.

Jak funguje třífázová zásuvka a jak ji zapojit

Základem je pětikolíková konstrukce, která zajišťuje přenos proudu i ochranu uživatele. Pro úspěšnou montáž třífázové zásuvky musíte správně identifikovat jednotlivé vodiče podle barevného značení:

• Fáze L1, L2 a L3 – přivádějí střídavé napětí 400 V, obvykle v hnědé, černé a šedé barvě.
• Nulový vodič N – modrý vodič, který slouží k uzavření elektrického obvodu.
• Ochranný vodič PE – zelenožlutý vodič, který zabezpečuje bezpečnost elektrických instalací proti úrazu proudem.

Odborná rada: Častá chyba při zapojení spočívá v záměně nulového a ochranného vodiče, což vede k životu nebezpečnému stavu na kovové kostře spotřebiče. Vždy ověřte, že průřez vodičů elektroinstalace odpovídá jmenovitému proudu zásuvky, tedy minimálně 2,5 mm2 pro běžné 16A zásuvky. Tento systém se hodí pro silové stroje, ale není vhodný pro běžné domácí spotřebiče s nízkým odběrem.

Typy třífázových zásuvek a jejich konstrukční varianty

Výběr správného typu zásuvky je prvním krokem k tomu, aby byla elektrická instalace v domácnosti funkční a bezpečná. Třífázové zásuvky se liší především počtem pólů, což přímo ovlivňuje, jaké spotřebiče k nim můžete připojit.

Rozdíl mezi 4pólovými a 5pólovými třífázovými zásuvkami

Standardní čtyřpólová třífázová zásuvka obsahuje tři fázové vodiče L1, L2, L3 a jeden ochranný vodič PE. Tento typ je vhodný pro zařízení, která nevyžadují nulový vodič N, typicky pro motor zapojený do trojúhelníku, kde je zátěž mezi fázemi symetrická. Naproti tomu pětipólová zásuvka přidává nulový vodič N, což umožňuje využít napětí 230 V mezi fází a nulou. Právě pětipólová zásuvka je nezbytná pro motor zapojený do hvězdy, který nulový vodič N pro svůj provoz vyžaduje. Pokud hledáte návod, jak správně připojit pětikolíkovou třífázovou zásuvku, vždy dbejte na barevné značení vodičů, kde PE musí být vždy žlutozelený a N modrý.

Konstrukční varianty třífázových zásuvek a jejich využití

Konstrukční varianty zásuvek zahrnují kromě počtu pólů také stupeň krytí IP, který určuje odolnost proti prachu a vlhkosti. Pro vnitřní suché prostory postačuje krytí IP44, zatímco venkovní nebo prašné dílenské provozy vyžadují robustnější provedení s krytím IP67. Při výběru zohledněte také způsob montáže zásuvky, kdy volíte mezi provedením na omítku nebo pod omítku. Tip: Častou chybou při instalaci je podcenění průřezu vodičů elektroinstalace, který musí odpovídat jmenovitému proudu zásuvky, tedy 16 A nebo 32 A. Pro koho se hodí 32 A zásuvka? Především pro výkonné svářečky nebo průmyslové pily, zatímco pro běžné domácí míchačky či čerpadla plně postačuje standardní 16 A varianta. Bezpečnost elektrických instalací vždy vyžaduje, aby byla každá zásuvka chráněna odpovídajícím jističem a RCD ochranou.

Barevné značení vodičů a technické parametry pro připojení

Správné zapojení třífázové zásuvky vyžaduje dodržení technických norem, které definují barevné značení vodičů a minimální průřezy kabelů. Dodržení těchto pravidel je základem pro bezpečnost elektrických instalací v domácnosti.

Standardní barevné značení vodičů v třífázových zásuvkách

Barevné značení vodičů je klíčové pro správnou identifikaci jednotlivých fází a nulových vodičů při instalaci. Podle platných norem ČSN musí mít vodič L1 hnědou barvu, vodič L2 černou barvu a vodič L3 šedou barvu. Nulový vodič N je vždy modrý a ochranný vodič PE má nezaměnitelnou zelenožlutou barvu. Toto barevné kódování minimalizuje riziko záměny při montáži třífázové zásuvky a zajišťuje jednoznačnou orientaci v rozvodu. Při realizaci připojení 400V vždy ověřte, že fáze odpovídají svorkám označeným L1, L2 a L3. Častá chyba: Záměna modrého nulového vodiče s fázovým vodičem, což vede k okamžitému poškození připojených spotřebičů.

Průřezy vodičů a jejich význam pro bezpečné připojení

Průřez vodiče v instalaci přímo ovlivňuje proudovou zatížitelnost a bezpečnost provozu. Pro běžné třífázové zásuvky s jištěním 16 A se standardně používá kabel CYKY 5×2,5 mm². Pokud plánujete instalaci zásuvky pro vyšší odběr, například 32 A, je nutné zvolit průřez vodičů elektroinstalace minimálně 4 mm² nebo 6 mm². U pevné instalace, kde je vyžadován vodič PEN, musí být jeho průřez minimálně 10 mm² mědi, aby byla zajištěna mechanická pevnost a spolehlivost spoje. Tip: Při výběru kabelu vždy zohledněte celkovou délku vedení, protože při větších vzdálenostech může docházet k úbytku napětí. Tento typ zapojení se hodí pro napájení silných motorů či dílenských strojů, avšak není vhodný pro neodborné zásahy do stávajícího rozvaděče bez předchozí revize. Pro bezpečné připojení 400V vždy zajistěte, aby všechny šroubové spoje byly pevně dotaženy, což zabrání přechodovému odporu a následnému zahřívání zásuvky.

Příprava a bezpečnostní opatření před montáží zásuvky

Základem pro bezpečnost elektrických instalací je vždy důsledné vypnutí napájení v hlavním domovním rozvaděči. Před zahájením jakékoli manipulace ověřte stav beznapěťového stavu pomocí certifikované zkoušečky napětí. Při montáži třífázové zásuvky striktně dodržujte normu ČSN 33 2000-5-54, která zakazuje spojování ochranného vodiče PE a středního vodiče N mimo hlavní uzemněný bod. Jakékoli nesprávné propojení těchto vodičů v zásuvce představuje riziko vzniku nebezpečného dotykového napětí na kovových částech připojených spotřebičů.

Tipy a rady pro bezpečné zapojení třífázové zásuvky

Při přípravě vodičů postupujte přesně podle technických specifikací, abyste předešli vzniku přechodových odporů a následnému zahřívání kontaktů.

• Odizolování vodičů provádějte v přesné délce 10 až 12 mm, čímž zajistíte optimální kontakt ve svorce bez rizika poškození měděného jádra nebo odkrytí živé části vodiče.
• Mechanickou fixaci kabelu v zásuvce pomocí maticové vývodky nebo stahovací svorky proveďte vždy tak, aby kabel odolal tahu a nedošlo k vytržení vodičů ze svorkovnice.
• Průřez vodičů elektroinstalace volte vždy podle jmenovitého proudu zásuvky, přičemž pro standardní zásuvky 16 A je minimální doporučený průřez 2,5 mm2.
• Barevné značení vodičů dodržujte v souladu s normou: zelenožlutý vodič patří výhradně na PE, modrý na N a hnědý, černý či šedý na fázové svorky L1, L2, L3.

Odborná rada: Montáž třífázové zásuvky je vhodná pro zkušené kutily se základní elektrotechnickou kvalifikací, kteří ovládají práci s měřicími přístroji, avšak není určena pro naprosté začátečníky bez znalosti principů jištění. Častá chyba: nedostatečné dotažení šroubových spojů, které vede k opalování kontaktů, vzniku oblouku a vysokému riziku vzniku požáru.

Pamatujte, že správné pořadí fází L1, L2, L3 je kritické pro správný směr otáčení třífázových motorů, jako jsou cirkulárky či míchačky. Pokud instalujete zásuvku v prostředí s vyšší vlhkostí, vždy volte typy zásuvek s odpovídajícím stupněm krytí, například IP44 až IP67, aby byla zajištěna dlouhodobá bezpečnost elektrické instalace v domácnosti.

Krok za krokem: Jak správně připojit třífázovou zásuvku

Správná montáž třífázové zásuvky vyžaduje preciznost a dodržení norem pro bezpečnost elektrických instalací. Následující návod na připojení třífázové zásuvky krok za krokem vám pomůže zajistit spolehlivý provoz vašich spotřebičů.

Příprava vodičů

Před samotným zapojením je nutné zkontrolovat průřez vodičů elektroinstalace, který musí odpovídat jištění daného okruhu. Opatrně odstraňte vnější izolaci kabelu a proveďte odizolování vodičů v délce 10 až 12 mm. Během této fáze věnujte maximální pozornost, aby nedošlo k poškození měděných žil. Důsledně dodržujte barevné značení vodičů: žlutozelená náleží ochrannému vodiči (PE), modrá pracovnímu nulovému vodiči (N) a ostatní barvy (obvykle hnědá, černá, šedá) fázovým vodičům.

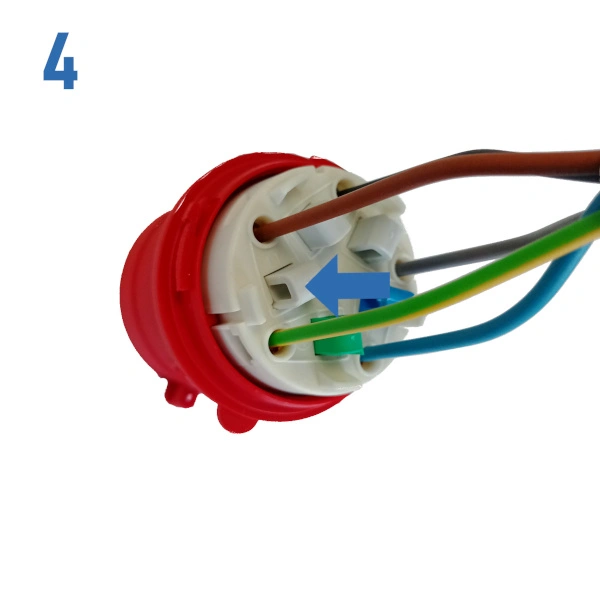

Připojení vodičů do svorek

Jakmile jsou vodiče připraveny, můžete přistoupit k instalaci do vnitřních svorek zásuvky. Pamatujte, že správné pořadí fází L1, L2, L3 je klíčové pro správný směr otáčení třífázových motorů.

1. Připojení vodiče PE – vložte žlutozelený vodič do svorky označené symbolem uzemnění.
2. Připojení nulového vodiče N – zasuňte modrý vodič do svorky označené písmenem N.
3. Připojení fázových vodičů L1, L2, L3 – vložte zbývající barevné vodiče do příslušných svorek označených L1, L2 a L3.

Odborná rada: Častá chyba při zapojení třífázové zásuvky spočívá v nedostatečném dotažení šroubů svorek, což vede k přehřívání spojů a následnému tavení plastových částí zásuvky.

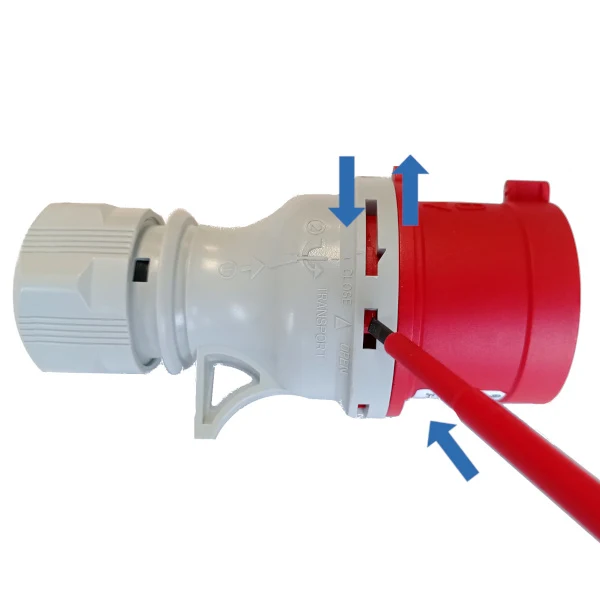

Upevnění a fixace zásuvky

Po zapojení všech vodičů zajistěte kabel v průchodce pomocí maticové vývodky, která zajistí pevnost a mechanickou ochranu proti vytržení. Samotnou montáž třífázové zásuvky dokončete jejím upevněním na stěnu nebo instalační krabici minimálně 4 vruty, aby byla zajištěna stabilita při vytahování vidlice. Tato instalace se hodí pro dílenské stroje a čerpadla, zatímco pro citlivou elektroniku vyžaduje zapojení zásuvky 3 fáze 5 pólů vždy funkční RCD ochranu. Tip: Před zapnutím jističe vždy vizuálně zkontrolujte, zda nedošlo k vyčnívání jednotlivých drátků mimo svorky.

Typické chyby při připojení a jak je odstranit

Při realizaci úkolu, jaké chyby se často dělají při zapojení třífázové zásuvky, narazíte nejčastěji na podcenění základních pravidel. Bezpečnost elektrických instalací vyžaduje preciznost, protože i drobné pochybení může vést k havárii systému nebo úrazu. Pokud provádíte montáž třífázové zásuvky, důsledně dodržujte barevné značení vodičů (hnědý L1, černý L2, šedý L3, modrý N, zelenožlutý PE) a správný průřez vodičů elektroinstalace (běžně 2,5 mm² až 6 mm² podle jmenovitého proudu 16 A až 32 A).

• Spojování PE a N vodiče v zásuvce způsobí okamžitý pád chrániče RCD, neboť chránič vyhodnotí únik proudu mimo fázové vodiče a nulový vodič.
• Nesprávné pořadí fází sice neovlivní funkci odporových spotřebičů, ale způsobí opačné otáčení motorů, což může u zařízení jako cirkulárka nebo míchačka vést k mechanickému poškození.
• Špatné dotažení svorek zvyšuje přechodový odpor, což vede k lokálnímu přehřívání kontaktů, následnému tavení plastové izolace zásuvky a riziku vzniku elektrického oblouku.

Odborná rada: Vždy po dokončení práce proveďte kontrolu zapojení zásuvky pomocí dvoupólové zkoušečky napětí. Pokud se setkáte s problémem, vypněte hlavní jistič a zkontrolujte dotažení všech svorek, přičemž dbejte na to, aby izolace vodiče nebyla skřípnutá pod kontaktem. Tento postup se hodí pro kutily, kteří chtějí předejít zkratům, avšak není vhodný pro osoby bez základní znalosti elektrotechniky, jež by měly vždy přizvat revizního technika. Častá chyba: nedostatečné očištění izolace vodičů nebo ponechání příliš dlouhého odizolovaného konce, který vyčnívá ze svorky a může způsobit mezifázový zkrat.

Otázka: Proč dochází k padání RCD chrániče po zapojení zásuvky?

K padání chrániče dochází nejčastěji při propojení ochranného vodiče PE s nulovým vodičem N za chráničem, což narušuje vektorový součet proudů. Chránič vyhodnotí tento stav jako poruchu a okamžitě odpojí obvod, aby zabránil úrazu elektrickým proudem.

Otázka: Proč je nutné dodržet pořadí fází u třífázové zásuvky?

Pořadí fází L1, L2, L3 určuje směr točivého magnetického pole v připojeném elektromotoru. Pokud zaměníte dvě fáze, motor se začne otáčet opačným směrem, což může u strojů s jednosměrným pohonem způsobit jejich zablokování nebo poškození převodovky.

Doporučené nástroje a materiály pro montáž

Pro úspěšné a bezpečné zapojení třífázové zásuvky musíte mít připravené správné vybavení, které odpovídá normám pro bezpečnost elektrických instalací. Základem je kvalitní kabel CYKY, přičemž průřez vodičů elektroinstalace volte v rozmezí 2,5 až 6 mm² podle předpokládaného odběru připojeného spotřebiče. Pro fixaci přívodního kabelu do těla zásuvky vždy použijte maticovou vývodku, která zamezí vytržení vodičů a zajistí jejich mechanickou odolnost.

Nástroje pro montáž

Při práci dodržujte tento základní seznam vybavení, který vám usnadní postup zapojení třífázové zásuvky pro začátečníky:

• Odizolovač vodičů – umožňuje přesné odstranění izolace v délce 10 až 12 mm bez poškození měděného jádra.
• Izolovaný šroubovák – nezbytný pro dotažení svorek podle typu zásuvky, doporučuji plochý nebo křížový profil dle šroubů.
• Kombinované kleště – poslouží k manipulaci s pevným kabelem a případnému zkrácení vodičů.
• Zkoušečka napětí – kriticky důležitý nástroj pro ověření stavu bez napětí před samotným zahájením prací.

Odborná rada: Častou chybou je nedostatečné dotažení šroubových spojů, které vede k přehřívání a následnému roztavení plastového krytu zásuvky. Vždy se ujistěte, že barevné značení vodičů odpovídá schématu, kde zelenožlutý vodič patří výhradně na ochranný kolík. Tento návod na připojení třífázové zásuvky je určen pro standardní domácí instalace v síti TN-S, kde je kladen důraz na správnou funkci RCD ochrany. Pokud si nejste jisti správným postupem, konzultujte zapojení s kvalifikovaným elektrikářem, neboť bezpečnost elektrických instalací je prioritou.

Kontrola a testování správného zapojení zásuvky

Po dokončení montáže třífázové zásuvky je nezbytné provést důkladnou revizi, která zajistí bezpečnost elektrických instalací. Před připojením napětí zkontrolujte mechanické dotažení všech svorek, aby nedošlo k přechodovým odporům a následnému zahřívání kontaktů. Správné zapojení třífázové zásuvky vyžaduje ověření, že barevné značení vodičů odpovídá normám, kde ochranný vodič PE je vždy zelenožlutý, střední vodič N modrý a fázové vodiče hnědý (L1), černý (L2) a šedý (L3).

Odborná rada: Kontrola pořadí fází se provádí pomocí fázového zkoušeče nebo speciálního měřicího přístroje pro určení točivého pole, což je klíčové pro správný směr otáčení třífázových motorů, jako jsou cirkulárky či míchačky.

Při testování se zaměřte na tyto aspekty:

• Funkčnost RCD chrániče ověřte stisknutím testovacího tlačítka přímo na přístroji, což simuluje poruchový stav a zajistí vaši ochranu proti úrazu elektrickým proudem při úniku nad 30 mA.
• Izolační odpor mezi jednotlivými fázemi a zemí musí splňovat normy ČSN, což ověříte certifikovaným izolačním měřičem, který při testovacím napětí 500 V DC vykáže hodnotu minimálně 1 MΩ.
• Častá chyba: nedostatečné dotažení šroubů ve svorkovnici, které vede k nestabilnímu kontaktu, vzniku elektrického oblouku a následnému tavení plastových částí zásuvky.
• Na co si dát pozor: při zapojení nikdy nespojujte vodiče PE a N do jednoho bodu v zásuvce, protože tento stav způsobuje okamžité vybavení RCD ochrany při zátěži.

Tento postup je vhodný pro zkušené kutily disponující kalibrovaným elektrotechnickým vybavením, nikoliv pro osoby bez základní znalosti práce s napětím 400 V. Pokud si nejste jistí naměřenými hodnotami nebo správností točivého pole, vždy přizvěte revizního technika, který provede výchozí revizi dle platných norem.

Vliv nesprávného zapojení fází na provoz třífázových zařízení

Při úvaze, jak připojit třífázovou zásuvku, hraje kritickou roli pořadí fázových vodičů. Nesprávné pořadí fází způsobuje opačný směr otáčení motorů, což představuje vážné riziko pro mechanické části stroje. Pokud zapojíte fáze chybně, elektromotor se začne točit opačným směrem, než pro který byl navržen. U strojů jako je míchačka nebo cirkulárka vede tento stav k okamžité nefunkčnosti, nebo dokonce k nevratnému poškození převodovky a řezných nástrojů.

Třífázová zásuvka funkce a zapojení vyžaduje dodržení standardizovaného postupu, aby byla zajištěna bezpečnost elektrických instalací. Správné pořadí fází poznáte podle hladkého chodu stroje ihned po spuštění.

• Častá chyba: Záměna fází L2 a L3 při zapojování zásuvky.
• Důsledek chyby: Změna směru rotace motoru u zařízení, která vyžadují specifickou orientaci.
• Jak odhalit chybu: Po zapojení vyzkoušejte směr otáčení naprázdno a v případě potřeby prohoďte dva fázové vodiče.

Odborná rada: Před finálním zakrytováním vždy ověřte barevné značení vodičů a jejich pevné dotažení ve svorkách. Pro bezpečné zapojení třífázové zásuvky doporučuji využít fázovou zkoušečku pořadí fází, která vám potvrdí správnost zapojení ještě před připojením spotřebiče. Tento postup je vhodný pro zkušené kutily, zatímco začátečníkům doporučuji konzultaci s revizním technikem.

Specifika připojení v domácích podmínkách versus průmyslových instalacích

Domácí instalace se od průmyslového prostředí liší především dimenzováním prvků a náročností provozu. Zatímco pro běžné připojení 400V v domácnosti postačí průřez vodičů elektroinstalace v rozmezí 2,5 až 6 mm², průmyslová instalace vyžaduje pevné rozvody s minimálním průřezem 10 mm². Bezpečnost elektrických instalací musí v obou případech odpovídat normě ČSN, avšak v průmyslu kladou revizní technici vyšší důraz na odolnost proti vibracím a mechanickému poškození.

Odborná rada: Při rozhodování, jak připojit třífázovou zásuvku pro domácí kutily, vždy ověřte reálný příkon spotřebiče, aby nedošlo k přetížení jističů. Častá chyba spočívá v podcenění průřezu vodiče při delších trasách, což vede k úbytku napětí. Tento postup se hodí pro dílny a kuchyně s varnou deskou, ale není vhodný pro nekvalifikované zásahy do hlavních domovních rozvaděčů bez platné vyhlášky. Vždy dbejte na správné barevné značení vodičů a pevné dotažení svorek.
