Bezpečné a samostatné zapojení vodičů: praktické tipy a návody

Bezpečné zapojení vodičů je základem každé funkční elektroinstalace a chrání vás před nebezpečím úrazu elektrickým proudem. Správná práce s vodiči, použití izolačních rukavic a pečlivé dodržování návodu jsou klíčové pro úspěšné a bezpečné zapojení elektrické zásuvky či jiných zařízení. Naučte se postupy, které minimalizují rizika a zajistí spolehlivost vaší instalace.

Jak bezpečně připravit elektroinstalaci před zapojením vodičů

Před zapojením vodičů vždy vypněte hlavní jistič, který přeruší přívod elektřiny do celého bytu či domu. Pokud neznáte přesně, který jistič ovládá danou zásuvku, doporučuje se vypnout všechny jističe v rozvaděči. Následně ověřte absenci napětí pomocí zkoušečky napětí nebo fázovky, protože samotné vypnutí jističe nezaručuje, že v obvodu není nebezpečné napětí. Používejte izolační rukavice s minimální izolační třídou 1000 V a nářadí s izolovanými pryžovými držadly, například šroubováky, kombinačky či odizolovací kleště, které snižují riziko úrazu elektrickým proudem při manipulaci s vodiči.

Pro bezpečné zapojení vodičů je důležité také udržovat pracovní prostor suchý a dobře osvětlený, aby nedošlo k nechtěným kontaktům s vodiči. Použití svorek WAGO umožňuje pevné a trvalé spojení vodičů bez poškození izolace, což minimalizuje riziko jiskření a poruch. Při přípravě elektroinstalace dbejte na správné označení vodičů podle ČSN norem: fázový vodič (L) je hnědý nebo černý, nulový vodič (N) modrý a ochranný vodič (PE) žlutozelený.

Jak zapojit vodiče bezpečně

• Vypněte hlavní jistič, případně všechny jističe v bytě, pokud není jisté, který ovládá zásuvku.
• Ověřte nulový stav napětí zkoušečkou napětí nebo fázovkou.
• Použijte izolační rukavice s izolační třídou minimálně 1000 V a nářadí s izolovanými pryžovými držadly.
• Pracujte na suchém a dobře osvětleném místě, abyste předešli nechtěným kontaktům.
• Používejte kvalitní svorky WAGO pro pevné a bezpečné spojení vodičů bez poškození izolace.

Tip: Častou chybou je spoléhání se pouze na vypnutí jističe bez ověření absence napětí zkoušečkou. Takový přístup může vést k vážnému úrazu elektrickým proudem, protože některé obvody mohou zůstat pod napětím i po vypnutí jističe.

Pro koho se to hodí: Tento postup je vhodný pro zkušené domácí kutily, kteří mají základní znalosti elektrotechniky a vlastní správné nářadí.

Pro koho NE: Nedoporučuje se laikům bez elektrotechnického vzdělání nebo bez vhodného vybavení, protože práce s elektroinstalací bez správných bezpečnostních opatření může být nebezpečná.

Postup krok za krokem při zapojení vodičů do zásuvky

Postup zapojení vodičů do zásuvky vyžaduje přesné kroky, které zajistí bezpečnost elektřiny i správnou funkci. Následující návod na zapojení vodičů popisuje krok za krokem, jak postupovat od odizolování až po připojení vodičů do svorek zásuvky.

Jak správně odizolovat vodiče před zapojením

Odizolování vodičů by mělo být provedeno na délku 1 až 1,5 cm, což je optimální délka pro pevný kontakt ve svorkách zásuvky. Použijte speciální odizolovací kleště, které odstraní izolaci bez poškození kovového jádra vodiče. Příliš krátké odizolování může způsobit nedostatečný kontakt, příliš dlouhé zase zvyšuje riziko zkratu. Vždy pracujte s izolačními rukavicemi pro bezpečnost elektřiny.

1. Připravte pracovní prostor a vypněte hlavní jistič.
2. Odměřte 1-1,5 cm délku izolace na každém vodiči.
3. Pomocí odizolovacích kleští odstraňte izolaci opatrně, aby nedošlo k poškození vodiče.

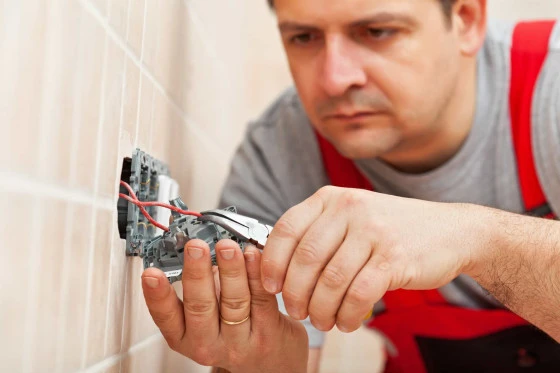

Jak správně připojit vodiče do svorek zásuvky

Vodiče připojte pevně do svorek zásuvky, které mohou být šroubové nebo bezšroubové (například svorky WAGO). U šroubových svorek dotáhněte šrouby pevně, aby se vodiče neuvolnily, což minimalizuje riziko přehřátí nebo zkratu. Bezšroubové svorky WAGO zajistí rychlé a bezpečné připojení bez použití nářadí. Při montáži zásuvky dbejte, aby vodiče nebyly přetažené a izolace byla zachována.

1. Ověřte, že vodiče jsou správně odizolované.
2. Vložte vodiče do příslušných svorek zásuvky podle barevného značení.
3. U šroubových svorek dotáhněte šrouby pevně, u svorek WAGO zajistěte správné zacvaknutí vodiče.
4. Připevněte zásuvku do instalační krabice a zkontrolujte pevnost všech spojů.

Tip: Při zapojování vodičů vždy používejte izolační rukavice a před zahájením prací zkontrolujte, zda je napájení skutečně vypnuté. Častou chybou je nedostatečné dotažení šroubů, které vede k nebezpečnému přehřívání spojů.

Tento návod na samostatné zapojení elektrických vodičů pomůže zvládnout i méně zkušeným elektrikářům s dodržením bezpečnostních norem ČSN a správnou instalací elektroinstalace.

Správné označení a připojení vodičů (L, N, PE)

Správné označení a připojení vodičů je nezbytným krokem pro bezpečné zapojení elektroinstalace v domácnosti. Znalost barevného kódování a správné umístění fázového, nulového a ochranného vodiče výrazně snižuje riziko úrazu elektrickým proudem.

Barvy vodičů a jejich význam

Fázový vodič L má vždy hnědou nebo černou barvu, což označuje aktivní přívod proudu. Nulový vodič N je modrý a slouží k uzavření elektrického obvodu. Ochranný vodič PE je žlutozelený a jeho úkolem je bezpečné uzemnění. Správné rozlišení barev vodičů je zásadní pro bezpečné zapojení vodičů v zásuvce a zabránění chybám při elektroinstalaci.

Jak správně připojit ochranný vodič (PE)

Ochranný vodič PE se vždy připojuje na uzemňovací kontakt elektrické zásuvky. Tento kontakt zabezpečuje ochranu proti úrazu elektrickým proudem při poruše izolace nebo zkratu. Na co si dát pozor: PE vodič nikdy nepatří do fázových nebo nulových svorek, protože to ohrožuje bezpečnost elektroinstalace.

FAQ: Jak bezpečně zapojit vodiče doma

Pro bezpečné zapojení vodičů doma vždy vypněte hlavní jistič a používejte izolační rukavice spolu s nářadím s izolovanými držadly. Při zapojování vodičů do elektrické zásuvky odizolujte konce vodičů na 1 až 1,5 cm a pevně je připojte do správných svorek, například svorek WAGO podle barevného označení. Dodržujte přitom normy ČSN a kontrolujte správnost zapojení před zapnutím elektřiny.

• Vypněte jistič před započetím práce
• Používejte izolační rukavice a nářadí s izolovanými držadly
• Odizolujte vodiče na 1-1,5 cm
• Připojte vodiče pečlivě do svorek podle barevného označení
• Zkontrolujte správnost zapojení před zapnutím elektřiny

Tip: Častou chybou je záměna nulového a fázového vodiče, což může vést k nefunkčnosti zásuvky nebo nebezpečí úrazu. Dodržujte přesné barvy a polohu svorek.

Zapojení různých typů zásuvek a doporučení pro různé instalace

Pro bezpečné zapojení vodičů v zásuvkách je třeba znát základní principy zapojení jednotlivých typů zásuvek a respektovat rozdíly mezi starší a moderní elektroinstalací. Správné použití mostků vodičů a dodržení norem ČSN výrazně zvyšuje bezpečnost celé instalace.

Zapojení jednoduché zásuvky

Jednoduchá elektrická zásuvka obsahuje jeden modul, do kterého se připojují tři vodiče: fázový (L), nulový (N) a ochranný (PE). Vodiče se připevňují do svorek nebo pomocí svorek WAGO, přičemž je nezbytné použít izolační rukavice a zajistit pevné, ale nepoškozené připojení.

Zapojení dvojzásuvky

Dvojzásuvka má dva moduly, které jsou propojeny pomocí mostků vodičů pro fázi (L) a nulák (N). Tento způsob zapojení umožňuje rovnoměrné zatížení obou zásuvek bez nutnosti samostatného přívodu pro každý modul. Mostky vodičů zajišťují bezpečné a spolehlivé rozdělení napětí.

Rozdíly mezi starší a moderní elektroinstalací

Starší elektroinstalace, zejména ty starší než 20 let, často nesplňují současné normy ČSN 33 2130 a ČSN 33 2180, proto vyžadují odbornou revizi a případné úpravy uzemnění či ochranných prvků. Moderní elektroinstalace standardně obsahují správné uzemnění a ochranu proti přepětí, což usnadňuje bezpečné zapojení vodičů.

Tip: Pro bezpečné zapojení vodičů vždy používejte izolační rukavice a před započetím práce odpojte proud v příslušném obvodu. Častou chybou je nedostatečné utažení svorek, což může vést k přehřívání a zkratu.

Jak zapojit trojzásuvku samostatně a bezpečně

Trojzásuvka se zapojuje obdobně jako dvojzásuvka, ale s použitím tří modulů propojených mostky vodičů L a N. Každý modul má také svůj ochranný vodič PE. Při tomto zapojení je zásadní používat vhodné nářadí a dodržovat zásady bezpečnosti elektřiny.

Bezpečnostní kontrola a testování zásuvek po zapojení

Po dokončení zapojení vodičů vždy nejprve zapněte jistič, který chrání daný okruh elektroinstalace. Tento krok je základní pro bezpečné uvedení elektrické zásuvky do provozu. Následně proveďte test funkčnosti zásuvky pomocí zkoušečky napětí nebo připojením dobře fungujícího spotřebiče. Tím ověříte, zda jsou vodiče správně zapojeny a zda zásuvka funguje bez závad.

Jak správně a bezpečně připojit elektrické vodiče

• Použijte izolační rukavice při práci s elektroinstalací
• Zkontrolujte správné zapojení vodičů do svorek WAGO nebo jiných svorek podle normy ČSN
• Po zapnutí jističe vyzkoušejte zásuvku zkoušečkou napětí
• Připojte spotřebič pro praktickou kontrolu funkčnosti
• Opakujte kontrolu minimálně jednou za 2-3 roky kvůli prevenci poruch a rizik

Pravidelná frekvence kontrol zásuvek je klíčová pro bezpečnost elektřiny ve vaší domácnosti. Správné zapojení vodičů i následná kontrola pomáhají předejít elektrickým zkratům a požárům. Na co si dát pozor: častou chybou je nepřesné utažení svorek, což může vést k přehřívání kontaktů. Proto důslednost při zapojení i testování zásuvek doporučuji brát vážně.

Nejčastější chyby při zapojování vodičů a jak se jim vyhnout

Bezpečné zapojení vodičů vyžaduje přesné dodržení pravidel elektroinstalace podle platných norem ČSN 33 2130 a ČSN 33 2180. Mezi nejčastější chyby patří záměna fázového vodiče (L, hnědý nebo černý) a nulového vodiče (N, modrý), která může způsobit nesprávnou funkci spotřebičů, vznik jiskření a zvýšené riziko zkratu. Nepřipojení ochranného vodiče (PE, žlutozelený) výrazně snižuje ochranu proti úrazu elektrickým proudem a může vést k poškození zařízení i vážným bezpečnostním rizikům.

Další častou chybou je nedostatečné dotažení svorek, například u bezšroubových svorek WAGO nebo šroubových svorek zásuvek. Volné spoje způsobují přehřívání kontaktů, jiskření a mohou vyvolat požár nebo poruchu elektroinstalace. Použití zásuvek bez uzemnění v moderních instalacích je rovněž nevhodné, protože neplní bezpečnostní požadavky a nezajišťují správnou ochranu proti zkratu.

• Zkontrolujte správné označení vodičů: L (hnědý/černý), N (modrý), PE (žlutozelený)
• Používejte izolační rukavice a nástroje s pryžovými držadly pro ochranu před úrazem
• Důkladně dotáhněte svorky, aby nedošlo k volným kontaktům a jiskření
• Nepoužívejte zásuvky bez uzemnění v instalacích vyžadujících ochranu PE
• Před zapojením vždy vypněte hlavní jistič a ověřte absenci napětí zkoušečkou

Odborná rada: Při zapojování vodičů v zásuvce odizolujte vodiče na délku 1-1,5 cm, aby bylo zajištěno pevné a bezpečné připojení ve svorkách. Volné nebo poškozené vodiče zvyšují riziko poruchy i úrazu.

Pro koho se to hodí: Tento návod je vhodný pro domácí kutily s alespoň základní znalostí elektroinstalace a správným vybavením.

Pro koho NE: Nedoporučuje se pro osoby bez znalostí elektrotechniky a bez použití vhodného ochranného nářadí, protože nesprávné zapojení může vést k vážným úrazům nebo požáru.

Jaké jsou základní chyby při zapojování vodičů?

Dodržování správného postupu minimalizuje rizika a zajišťuje funkčnost elektroinstalace bez závad. Mezi nejčastější chyby patří:

• Záměna vodičů L a N, která vede k nesprávnému fungování spotřebičů a zvýšenému riziku zkratu
• Nepřipojení ochranného vodiče PE, což snižuje ochranu proti úrazu elektrickým proudem
• Nedostatečné dotažení svorek, jež způsobuje jiskření a přehřívání kontaktů
• Použití zásuvek bez uzemnění v moderních instalacích, které nesplňují bezpečnostní normy
• Nesprávné spojování vodičů, například kroucení bez použití svorek, což oslabuje spojení a zvyšuje riziko poruchy

Tip: Po zapojení vždy proveďte kontrolu pomocí zkoušečky napětí a vizuální kontrolu svorek. Pravidelná kontrola zásuvek každé 2-3 roky pomáhá předejít nebezpečným závadám, zejména v kuchyni a koupelně, kde je vyšší vlhkost.

Časté dotazy (FAQ) k bezpečnému zapojení vodičů

Otázka: Jak bezpečně vypnout jistič před zapojením vodičů?

Vypněte hlavní jistič v rozvaděči a ověřte absenci napětí zkoušečkou. Doporučuje se rovněž vypnout všechny vedlejší jističe pro zvýšení bezpečnosti.

Otázka: Jak dlouho odizolovat vodiče před zapojením?

Odizolujte vodiče na délku 1-1,5 cm pomocí specializovaných kleští, aby bylo zajištěno pevné a bezpečné spojení.

Otázka: Jaké jsou barvy vodičů a jejich označení?

Fázový vodič má hnědou nebo černou barvu (L), nulový je modrý (N) a ochranný vodič je žlutozelený (PE).

Otázka: Proč je důležité připojit ochranný vodič PE?

Ochranný vodič PE zajišťuje správné uzemnění elektroinstalace, což významně snižuje riziko úrazu elektrickým proudem.

Otázka: Jak správně připojit vodiče do zásuvky?

Vodiče pevně připojte do svorek šroubových nebo bezšroubových, například svorek WAGO, s důkladným dotažením, aby nedocházelo k jiskření.

Otázka: Jak často je doporučeno kontrolovat zásuvky?

Kontrolu zásuvek doporučuji provádět minimálně každé 2-3 roky, zvláště v mokrých prostorách jako kuchyně nebo koupelna.

Otázka: Jaké chyby se nejčastěji při zapojování vodičů dělají?

Častá chyba je záměna fázového a nulového vodiče, nepřipojení ochranného vodiče PE a nedostatečné dotažení svorek.

Otázka: Jak zapojit dvojzásuvku správně?

Dvojzásuvka vyžaduje propojení vodičů L a N krátkými mostky, aby bylo zajištěno rovnoměrné zatížení obou modulů.

Otázka: Jaké nářadí je vhodné pro bezpečné zapojení vodičů?

Použijte izolační rukavice a nástroje s izolovanými rukojeťmi, například izolační šroubováky a odizolovací kleště.

Otázka: Jak zapojit zásuvku ve starší elektroinstalaci?

U elektroinstalace starší 20 let doporučuji revizi podle norem ČSN 33 2130 a 33 2180, aby bylo zajištěno bezpečné zapojení vodičů.

Otázka: Jak postupovat při zapojení zásuvky s vypínačem?

Dodržujte schéma výrobce, vodiče připojte do svorek vypínače stejně jako u běžné zásuvky, s důrazem na správné označení.

Otázka: Jaké jsou výhody bezšroubových svorek WAGO?

Svorky WAGO umožňují rychlé a pevné zapojení vodičů bez šroubování, čímž zvyšují bezpečnost elektřiny a usnadňují montáž.

Otázka: Jak zabránit jiskření při zapojování vodičů?

Zajistěte správné dotažení svorek, používejte vhodné nářadí a kontrolujte neporušenost izolace vodičů.

Otázka: Může laik bezpečně zapojit elektrické vodiče?

Ano, pokud dodrží návod na samostatné zapojení elektrických vodičů a základní bezpečnostní opatření, v případě pochybností je však vhodné konzultovat elektrikáře.

Otázka: Jak zapojit trojzásuvku samostatně a bezpečně?

Trojzásuvka se zapojuje s přihlédnutím k rozdělení zátěže mezi tři moduly pomocí mostků, podobně jako u dvojzásuvky, aby byla zachována bezpečnost elektroinstalace.
