Maximální zatížení a optimální využití 16A jističe v domácnosti
16 ampérový jistič patří mezi nejčastěji používané ochranné prvky v domácí elektroinstalaci a jeho maximální zatížení výrazně ovlivňuje bezpečnost a spolehlivost elektrického rozvodu. Správný výpočet zatížení jističe a pochopení jeho charakteristiky jsou klíčové pro prevenci přetížení a zajištění dlouhodobé ochrany vašeho domova. Při zanedbání těchto parametrů hrozí nejen poruchy spotřebičů, ale i riziko požáru.
Co si zapamatovat
- 16A jistič pro domácnost obvykle chrání zásuvkové okruhy s kabelem 2,5 mm².
- Maximální příkon na jednofázovém 16A jističe je přibližně 3,68 kW při napětí 230 V.
- Dlouhodobé zatížení by nemělo přesáhnout 80 % jmenovitého proudu, tedy cca 12,8 A.
- Charakteristika jističe C je vhodná pro spotřebiče s vyšším rozběhovým proudem v domácnosti.
- Při instalaci a výměně jističe je nutné postupovat v souladu s vyhláškou 508/2009 Sb. a zajistit revizi elektroinstalace.
Maximální příkon a zatížení 16A jističe v domácnosti
Maximální zatížení 16 ampérového jističe v domácnosti odpovídá příkonu přibližně 3,68 kW u jednofázového rozvodu při napětí 230 V. Pro třífázový rozvod s napětím 400 V činí maximální příkon okolo 11,1 kW. Dlouhodobé zatížení by se mělo držet pod 80 % jmenovitého proudu, tedy kolem 12,8 A, aby se zabránilo přehřívání a zajistila elektrická bezpečnost.
| Typ rozvodu | Napětí (V) | Proud (A) | Maximální příkon (kW) | Doporučené dlouhodobé zatížení (A) | Doporučený příkon (kW) |
|---|---|---|---|---|---|
| Jednofázový | 230 | 16 | 3,68 | 12,8 | 2,94 |
| Třífázový (3×16A) | 400 | 16 (na fázi) | 11,1 | 12,8 (na fázi) | 9,6 |
Maximální příkon 16A jističe v jednofázovém rozvodu
16 ampérový jistič v jednofázovém rozvodu při napětí 230 V zvládne maximální příkon 3,68 kW, což vyplývá ze vzorce P = I × U (16 A × 230 V). Pro bezpečný dlouhodobý provoz by zatížení nemělo překročit 80 % jmenovitého proudu, tedy cca 12,8 A, což odpovídá 2,94 kW. Tento limit snižuje riziko přehřátí jističe a zajišťuje lepší životnost elektroinstalace. Přetížení může vést ke zvýšenému teplu, zatímco nedostatečný průřez vodiče zhoršuje účinnost elektřiny.
Maximální příkon 16A jističe v třífázovém rozvodu
V třífázovém rozvodu s napětím 400 V a proudem 16 A na každé fázi se maximální příkon počítá jako P = √3 × U × I, což dává přibližně 11,1 kW (3 × 16 A × 230 V). Tento typ rozvodu je běžný v rodinných domech, kde se spotřebiče s vyšším odběrem připojují na třífázový přívod. Pro dlouhodobý provoz platí stejný princip snížení zatížení na 80 % jmenovitého proudu každé fáze, aby byla zachována elektrická bezpečnost a stabilita.
Doporučené limity zatížení 16A jističe pro dlouhodobý provoz
Dlouhodobé zatížení jističe by nemělo přesáhnout 80 % jeho jmenovitého proudu, tedy cca 12,8 A, což platí jak pro jednofázový, tak třífázový rozvod. Tento limit minimalizuje riziko přehřátí, snižuje opotřebení komponent a zvyšuje účinnost elektřiny. Při výpočtu zatížení jističe je rovněž nutné zohlednit charakteristiku jističe a průřez vodiče, které ovlivňují bezpečnost a spolehlivost elektroinstalace. Dodržování těchto hodnot je klíčové pro bezpečné používání 16A jističe v domácnosti.
Zásuvkové a světelné okruhy – jaký jistič použít
Pro světelné a zásuvkové okruhy v domácnosti platí rozdílné požadavky na jističe a průřezy vodičů, které je nutné respektovat pro elektrickou bezpečnost a efektivní využití elektřiny. Pro světelné okruhy se běžně používá 10 ampérový jistič v kombinaci s kabelem o průřezu 1,5 mm². Tento jistič s charakteristikou B zaručuje spolehlivou ochranu při nižším maximálním zatížení jističe a nižším příkonu.
Naopak zásuvkové okruhy vyžadují silnější ochranu. Zde se používá 16 ampérový jistič spolu s kabelem o průřezu 2,5 mm². Charakteristika jističe C umožňuje vyšší rozběhové proudy, které jsou běžné u domácích spotřebičů s větším výkonem. Maximální zatížení pro 16 ampérový jistič často odpovídá příkonu okolo 3,5 kW, což je dostatečné pro většinu zásuvek v bytě.
Jaký jistič použít pro světla a zásuvky do 16A
- Pro světelné okruhy doporučte 10A jistič s kabelem 1,5 mm² a charakteristikou B
- Pro zásuvkové okruhy použijte 16A jistič s kabelem 2,5 mm² a charakteristikou C
- Charakteristika C zajišťuje ochranu proti přetížení i rozběhovým proudům větších spotřebičů
- Výpočet zatížení jističe vychází z maximálního příkonu a průřezu vodiče k zajištění bezpečnosti a účinnosti elektřiny
Tip: Častou chybou je použití slabšího kabelu u 16A jističe, což může vést k přehřívání a ohrožení bezpečnosti. Proto je nezbytné vždy dodržet správný průřez vodiče podle dimenze jističe.
Charakteristiky jističů a jejich význam pro domácnost
Charakteristika jističe určuje, při jakém násobku jeho jmenovitého proudu dojde k vypnutí obvodu. Pro 16 ampérový jistič jsou běžné tři typy charakteristik: B, C a D. Charakteristika B spolehlivě vypíná při 3 až 5,5násobku jmenovitého proudu, což znamená, že při přetížení mezi 48 A a 88 A dojde k rychlému odpojení. Tento typ se hodí pro obvody s nízkými rozběhovými proudy, například osvětlení.
Charakteristika C vypíná při vyšším zatížení, konkrétně při 5,5 až 10násobku proudu, tedy mezi 88 A a 160 A. Díky tomu zvládá vyšší rozběhové proudy motorů a spotřebičů, což je běžné u domácích zásuvek. Proto je pro 16A jističe v domácnostech nejčastěji doporučována charakteristika C, která kombinuje bezpečnost s dostatečnou odolností proti nárazovým proudům.
Charakteristika D vypíná až při 10 až 20násobku jmenovitého proudu, tedy mezi 160 A a 320 A. Používá se hlavně tam, kde jsou velmi vysoké rozběhové proudy, například u průmyslových zařízení, v domácnostech je méně obvyklá.
| Charakteristika jističe | Vypínací proud (násobek jmenovitého) | Typické použití v domácnosti |
|---|---|---|
| B | 3-5,5 | Osvětlení, obvody s nízkým rozběhovým proudem |
| C | 5,5-10 | Zásuvky, spotřebiče s vyšším rozběhovým proudem |
| D | 10-20 | Speciální spotřebiče s vysokým rozběhovým proudem |
Tip: Při výpočtu zatížení 16A jističe pro domácnost je třeba zohlednit nejen maximální zatížení jističe, ale i průřez vodiče a skutečný provozní proud spotřebičů. Nesprávný výběr charakteristiky jističe může vést k častému vypínání nebo naopak k nedostatečné ochraně elektrické instalace.
Jak spočítat zatížení 16A jističe pro domácnost
Pro bezpečné používání 16 ampérového jističe je třeba znát maximální zatížení jističe, které odpovídá výkonu přibližně 3,5 kW při napětí 230 V. Vypínací charakteristika jističe B je vhodná pro obvody s nízkým rozběhovým proudem, zatímco charakteristika C poskytuje optimální balanc mezi ochranou a spolehlivostí pro většinu zásuvek v domácnosti.
Výpočet zatížení a vliv účiníku (cos φ)
Výpočet zatížení a vliv účiníku (cos φ) je klíčový pro správné a bezpečné používání 16 ampérového jističe v domácnosti. Účiník ovlivňuje reálný příkon spotřebičů, proto je nutné při výpočtu zatížení jističe zohlednit rezervu a nepřekračovat doporučené limity.
Co je účiník a jak ovlivňuje zatížení
Účiník (cos φ) představuje poměr mezi skutečným výkonem, který spotřebič odebírá, a zdánlivým výkonem, který prochází elektrickým obvodem. Typické hodnoty účiníku v domácnosti se pohybují mezi 0,8 a 0,95. Nižší cos φ znamená, že část výkonu je neúčinná, což snižuje efektivní zatížení jističe a ovlivňuje výpočet maximálního zatížení jističe.
Doporučený výpočet zatížení s rezervou
Pro zajištění elektrické bezpečnosti a dlouhodobé účinnosti elektřiny se doporučuje počítat s rezervou 10-20 % na zatížení 16A jističe. Souvislé zatížení by nemělo překročit 80 % jmenovitého proudu, tedy přibližně 12,8 A, což zohledňuje charakteristiku jističe a průřez vodiče.
- Určení jmenovitého proudu – u 16A jističe je to 16 ampérů
- Výpočet maximálního souvislého zatížení – vynásobte 16 A číslem 0,8 (výsledek cca 12,8 A)
- Zohlednění účiníku – skutečný příkon = napětí × proud × cos φ (např. 230 V × 12,8 A × 0,9 = 2 649 W)
- Přidání rezervy – zvýšení výsledného příkonu o 10-20 % pro bezpečný provoz domácí elektroinstalace
Tip: Při výpočtu zátěže 16A jističe pro domácnost nezapomeňte, že dlouhodobé zatížení nad 80 % může snížit životnost jističe a ohrozit elektrickou bezpečnost.
Tento praktický návod pro zatížení 16A jističe v domácnosti pomáhá předcházet přetížení a zajišťuje spolehlivý provoz.
Typy rozvodů a jejich dopad na volbu jističe
V domácnostech se nejčastěji setkáte s jednofázovým a třífázovým rozvodem elektřiny. Jednofázový rozvod pracuje s napětím 230 V a je typický zejména pro byty. V takovém případě 16 ampérový jistič umožňuje maximální příkon přibližně 3,68 kW (výpočet: 230 V × 16 A = 3680 W). Tento parametr je klíčový pro bezpečné používání 16A jističe, protože překročení maximálního zatížení může vést k jeho vypnutí nebo poškození.
Naopak třífázový rozvod, běžný především v rodinných domech, pracuje s napětím 400 V a využívá tři samostatné fáze. Použitím tří jističů 16 A (3×16A) lze dosáhnout celkového maximálního příkonu až 11,1 kW (400 V × 16 A × √3 ≈ 11 090 W). Tento vyšší výkon umožňuje paralelní provoz náročnějších spotřebičů, jako je například elektrický bojler nebo tepelná čerpadla, a vyžaduje odpovídající průřez vodiče a správnou charakteristiku jističe.
Tabulka přehledně srovnává základní parametry:
| Typ rozvodu | Napětí (V) | Jistič (A) | Maximální příkon (kW) | Typická domácnost |
|---|---|---|---|---|
| Jednofázový | 230 | 16 | 3,68 | Byt |
| Třífázový (3×16A) | 400 | 16 | 11,1 | Rodinný dům |
Jak spočítat zatížení 16A jističe pro domácnost
Výpočet zatížení vychází z napětí a proudu, tedy P = U × I pro jednofázový a P = U × I × √3 pro třífázový rozvod. Správný výpočet pomáhá zajistit elektrickou bezpečnost a efektivní využití elektřiny bez přetížení jističe.
Maximální zatížení a bezpečné používání 16A jističe
Pro maximální zatížení jističe je nutné respektovat charakteristiku jističe i průřez vodiče, aby se předešlo přehřívání vodičů a riziku požáru. Častou chybou je podhodnocení skutečné zátěže, což vede k častému vybavení jističe. Pro byty je tedy jednofázový 16A jistič optimální, zatímco pro rodinné domy s vyššími nároky se doporučuje třífázový rozvod s 3×16A.
Bezpečnost a pravidla instalace jističů

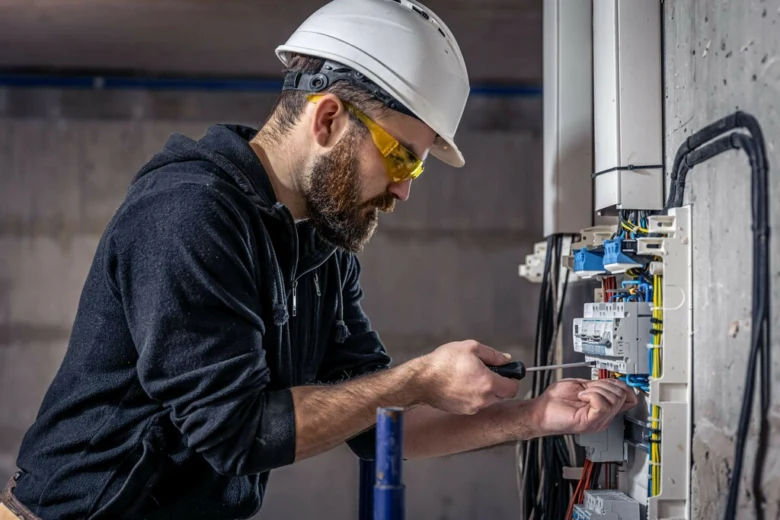

Instalace jističe s hodnotou 16 ampérů musí vždy provádět kvalifikovaný elektrikář v souladu s vyhláškou 508/2009 Sb., která stanovuje požadavky na elektrickou bezpečnost v domácnostech. Nesprávná montáž může způsobit přetížení obvodu, což zvyšuje riziko požáru a poškození elektrozařízení. Pravidelná revize elektroinstalace se doporučuje nejméně jednou za pět let, aby byla zajištěna správná funkce jističe a celkové bezpečí domácnosti.
Při instalaci je nutné zohlednit charakteristiku jističe, správný průřez vodiče a přesný výpočet zatížení jističe, aby bylo možné využít 16A jistič bez přetížení. Spolupráce s distributorem elektrické energie je rovněž nezbytná pro správné napojení a zabezpečení rozvodu.
- Instalaci jističe smí provádět pouze kvalifikovaný elektrikář.
- Revize elektroinstalace by měla probíhat každých 5 let.
- Výpočet zatížení jističe zahrnuje zohlednění maximálního zatížení jističe a účinnosti elektřiny.
- Správný průřez vodiče zajišťuje bezpečné vedení proudu bez přehřívání.
- Maximální zatížení a bezpečné používání 16A jističe vyžaduje přesné plánování spotřeby elektrických zařízení.
Praktický návod pro zatížení 16A jističe v domácnosti
Pro bezpečné používání 16A jističe je třeba znát maximální zatížení 16A jističe v bytě a správně spočítat zatížení 16A jističe pro domácnost podle skutečné spotřeby spotřebičů.
Doporučené postupy při dlouhodobém zatížení
Dlouhodobé zatížení 16 ampérového jističe by nemělo překročit 80 % jeho jmenovitého proudu, tedy přibližně 12,8 A. Tento limit zajišťuje optimální životnost jističe a minimalizuje riziko přehřátí, které by mohlo vést k poruše nebo zkratu v elektroinstalaci. Maximální zatížení a bezpečné používání 16A jističe v bytě vyžaduje vždy určit rezervu, aby nedocházelo k nadměrnému namáhání charakteristiky jističe.
Bez pravidelné kontroly a správného výpočtu zatížení jističe může dojít k poklesu účinnosti elektřiny a snížení elektrické bezpečnosti celého rozvodu. Správný průřez vodiče a dodržení optimálního zatížení jsou klíčové faktory, které ovlivňují spolehlivost a provozní bezpečnost domácí elektroinstalace.
- Dodržujte limit 80 % jmenovitého proudu pro dlouhodobé zatížení.
- Zajišťujte pravidelnou kontrolu stavu jističe a elektroinstalace.
- Vypočítejte zatížení 16A jističe podle skutečného příkonu spotřebičů.
- Používejte správný průřez vodiče pro daný proud.
Tip: Častou chybou je provozování jističe blízko jeho maximálního zatížení bez rezervy, což zkracuje jeho životnost a ohrožuje bezpečnost domácnosti. Tento postup se hodí pro běžné domácnosti, ale nikoliv pro místa s nestabilními nebo vysokými odběry elektřiny.
Nejčastější chyby při použití 16A jističe
Přetížení 16 ampérového jističe patří mezi nejčastější chyby, které vedou k častému vypínání a ohrožují bezpečnost vaší elektroinstalace. Nevhodný výběr charakteristiky jističe, například použití jističe s nesprávným průřezem vodiče, může způsobit riziko přehřátí a zkratu. Často se také stává, že uživatelé spoléhají na prodlužovačky a rozdvojky, které nejsou dimenzované na maximální zatížení jističe, což vede k nebezpečným situacím.
Pro bezpečné používání 16A jističe doporučuji:
- Vyvarujte se přetěžování okruhu nad maximální zatížení jističe, aby se předešlo opakovanému vypínání.
- Volte jistič s charakteristikou odpovídající typu zátěže a průřezu vodičů v rozvodu elektřiny.
- Nepoužívejte prodlužovačky a rozdvojky jako trvalé řešení, zvláště u spotřebičů s vysokým příkonem.
- Plánujte samostatné okruhy pro velké spotřebiče, například elektrickou troubu nebo bojler.
- Zohledněte budoucí zvýšení spotřeby, abyste předešli častým změnám elektroinstalace.
Praktický návod pro zatížení 16A jističe v domácnosti
Jak využít 16A jistič bez přetížení? Výpočet zatížení jističe vychází z maximálního příkonu spotřebičů na daném okruhu; například 16A jistič snese přibližně 3,6 kW při napětí 230 V. Dodržování správného průřezu vodiče a charakteristiky jističe zvyšuje účinnost elektřiny a zajišťuje elektrickou bezpečnost. Rozdíl mezi 10A a 16A jističem spočívá právě v maximálním zatížení, proto je výběr správné hodnoty klíčový pro spolehlivý a bezpečný rozvod elektřiny v bytě.
Specifické případy – elektromobilní nabíječky a elektrické vytápění
V domácnostech je nutné věnovat zvláštní pozornost maximálnímu zatížení 16 ampérového jističe při provozu elektromobilních nabíječek a elektrického vytápění. Správné dimenzování jističe a respektování elektrické bezpečnosti minimalizují riziko přetížení a poruch.
Elektromobilní nabíječky na 16A okruhu
Maximální příkon elektromobilní nabíječky napojené na 16 ampérový jistič dosahuje přibližně 3,68 kW (výpočet: 230 V × 16 A = 3680 W). Pro bezpečné používání je vhodné ponechat rezervu z hlediska charakteristiky jističe a průřezu vodiče, aby nedocházelo k jeho častému spínání. Elektromobilní nabíječka tak vyžaduje pečlivé dimenzování jističe, aby bylo možné využít maximální výkon bez rizika přetížení.
Tip: Při instalaci elektromobilní nabíječky doporučuji konzultovat výpočet zatížení jističe a ověřit, zda kabeláž odpovídá požadovanému proudu.
Elektrické vytápění a jističe
Elektrické vytápění obvykle překračuje maximální zatížení 16A jističe kvůli vyššímu příkonu, který často přesahuje 3,68 kW. Proto se pro tento typ spotřebičů používají jističe s proudem 20 A a více. Nedodržení tohoto pravidla může vést k opakovanému vypínání jističe a ohrožení elektrické bezpečnosti. Dimenzování jističe pro elektrické vytápění musí zohlednit trvalé zatížení a účinnost elektřiny, aby byl zajištěn stabilní provoz bez přetížení.
- Elektrické vytápění vyžaduje vyšší proudovou hodnotu jističe než 16 A
- Výpočet zatížení musí brát v úvahu dlouhodobé zatížení a charakteristiku jističe
- Průřez vodiče musí odpovídat doporučenému zatížení jističe
Odborná rada: Pro správné dimenzování jističe u elektrického vytápění doporučuji konzultaci s kvalifikovaným elektrikářem, který zváží všechny technické parametry a bezpečnostní požadavky.
Koordinace jističů s dalšími ochrannými prvky
Koordinace jističů s proudovými chrániči je klíčová pro zachování bezpečnosti elektroinstalace v domácnosti. Jistič 16 ampérů chrání vedení před nadměrným proudem způsobujícím přetížení nebo zkrat, zatímco proudový chránič detekuje únik elektrického proudu, který může ohrozit uživatele úrazem elektrickým proudem. Správné zapojení těchto ochranných prvků zajišťuje, že při závadě dojde k rychlému a selektivnímu vypnutí obvodu.
Koordinace jističů znamená, že jistič a proudový chránič spolupracují tak, aby se předešlo zbytečnému výpadku celého obvodu a zároveň byla zachována maximální ochrana. Pro dosažení tohoto cíle je nezbytné správně dimenzovat průřez vodiče podle charakteristiky jističe a provést přesný výpočet zatížení jističe.
Jak využít 16A jistič bez přetížení
- Zkontrolujte, že maximální zatížení jističe nepřesahuje 16 ampérů, což odpovídá přibližně 3,6 kW při napětí 230 V.
- Dodržujte pravidla správného zapojení proudového chrániče a jističe v souladu s platnými normami.
- Ujistěte se, že průřez vodiče odpovídá zatížení a charakteristice jističe pro zajištění účinnosti elektřiny.
- Vyhněte se připojování spotřebičů, jejichž součet výkonu přesahuje maximální zatížení 16A jističe v bytě.
Tip: Častou chybou je poddimenzování průřezu vodiče, což může vést k nadměrnému zahřívání a snížení elektrické bezpečnosti.
Časté dotazy k maximálnímu zatížení 16A jističe v domácnosti
Otázka: Kolik kW udrží 16A jistič v domácnosti?
Jednofázový 16 ampérový jistič zvládne maximální příkon 3,68 kW při napětí 230 V. Pro dlouhodobé zatížení se doporučuje nepřekračovat 80 % jmenovitého proudu, tedy cca 12,8 A, aby byla zachována elektrická bezpečnost.
Otázka: Jaký je rozdíl mezi 10A a 16A jističem v maximálním zatížení?
10A jistič má maximální zatížení kolem 2,3 kW, což stačí pro osvětlení, zatímco 16A jistič zvládne až 3,68 kW, vhodné pro zásuvky a spotřebiče s vyšším příkonem.
Otázka: Jak spočítat zatížení 16A jističe s ohledem na účiník?
Při výpočtu zatížení jističe je třeba zohlednit účiník cos φ, obvykle mezi 0,8 a 0,95. Doporučená rezerva 10-20 % pomáhá předcházet přetížení a zajišťuje vyšší účinnost elektřiny.
Otázka: Může být 16A jistič použit pro elektrické vytápění?
Většina elektrických topných zařízení má příkon přesahující 3,68 kW, proto se pro ně doporučuje jistič s vyšším proudem než 16A.
Otázka: Jaké jsou nejčastější chyby při použití 16A jističe?
Mezi časté chyby patří přetížení jističe nad jeho maximální zatížení, nevhodný výběr charakteristiky jističe a používání prodlužovaček bez přihlédnutí k celkovému zatížení.
Otázka: Jak často je potřeba provádět revizi elektroinstalace s jističem?
Revize elektroinstalace by měla probíhat přibližně každých 5 let, aby byla zachována bezpečnost a funkčnost jističe i dalších prvků instalace.
Otázka: Co je charakteristika jističe C a kde se používá?
Charakteristika jističe C umožňuje vypnutí při 5,5-10násobku jmenovitého proudu, což je vhodné pro běžné domácí zásuvky a zařízení s vyšším rozběhovým proudem.
Otázka: Jaký jistič je vhodný pro zásuvkové obvody v domácnosti?
Zásuvkové obvody se standardně chrání 16A jističem s charakteristikou C a vodičem o průřezu 2,5 mm², což zabezpečuje správné maximální zatížení jističe.
Otázka: Jak se koordinují jističe s proudovými chrániči?
Správná koordinace jističe a proudového chrániče zajišťuje ochranu proti přetížení a úrazu elektrickým proudem, což výrazně zvyšuje elektrickou bezpečnost domácnosti.
Otázka: Mohu přetížit 16A jistič pomocí prodlužovaček?
Používání prodlužovaček a rozdvojek může vést k přetížení jističe, častému vypínání a zvýšenému riziku požáru, proto je nutné sledovat celkové zatížení.
Otázka: Kolik kW je možné mít na 3×16A jistič?
Třífázový jistič 3×16A poskytuje maximální příkon přibližně 11,1 kW při napětí 400 V, což je vhodné pro větší domácí elektrospotřebiče.
Otázka: Jak využít 16A jistič bez přetížení?
Je nutné sledovat celkový odběr spotřebičů, nepřekračovat 80 % jmenovitého proudu a rovnoměrně rozdělovat zátěž mezi fáze.
Otázka: Jaká je bezpečná rezerva zatížení jističe?
Rezerva 10-20 % nad výpočtem zatížení jističe zvyšuje bezpečnost provozu a minimalizuje riziko nežádoucího vypnutí.
Otázka: Co dělat při plánování instalace 16A jističe?
Při plánování elektroinstalace doporučuji konzultaci s kvalifikovaným elektrikářem, který zohlední průřez vodiče, charakteristiku jističe i budoucí spotřebu.
Otázka: Jaký je maximální příkon, který lze bezpečně připojit na 16A jistič v domácím rozvodu?
Maximální příkon pro domácí 16A jistič je přibližně 3,7 kW při 230 V, což odpovídá správnému výpočtu zatížení jističe a zajišťuje bezpečné používání.
Odborná rada: Při pochybnostech o maximálním zatížení jističe nebo jeho vhodnosti pro konkrétní spotřebiče doporučuji obrátit se na elektrikáře. Nesprávné přetížení a nevhodný výběr jističe ohrožují elektrickou bezpečnost a mohou vést k poškození elektroinstalace.
