Umístění a uspořádání elektroinstalace v panelovém domě
Správné umístění a uspořádání elektroinstalace v panelovém domě výrazně ovlivňuje bezpečnost i pohodlí bydlení. Při rekonstrukci elektroinstalace je klíčové dodržet schéma a výkres elektroinstalace, které zajistí efektivní rozvod elektrické energie a minimalizují riziko poruch. Pečlivé plánování pomáhá využít prostor optimálně a splnit technické normy paneláku.
🔑 Klíčové body
- Elektroinstalace v panelovém bytě se často vede lištově nebo pod omítkou ve drážkách hlubokých cca 15 mm.
- Zásuvky se umisťují obvykle 20-30 cm nad podlahu, vypínače cca 120 cm nad podlahou.
- Rekonstrukce elektroinstalace v bytě 3+1 trvá přibližně 5 dní a stojí od 75 000 do 180 000 Kč.
- Používají se kabely typu CYKY-J 3×2,5 mm² pro zásuvkové okruhy.
- Při plánování elektroinstalace je nutné vytvořit výkres s přesným umístěním zásuvek, vypínačů a kabelových rozvodů.
Jak je vedena elektroinstalace v panelovém domě
Elektroinstalace v panelovém domě je vedena převážně dvěma způsoby – lištově nebo pod omítkou. Frézování drážek pro kabely dosahuje obvykle hloubky kolem 15 mm, což umožňuje bezpečné uložení vodičů bez výrazného narušení konstrukce stěn. Kabely mohou být také vedeny v betonové vrstvě podlahy, což zajišťuje jejich ochranu a diskrétnost instalace.
Jak je vedena elektroinstalace v panelovém domě?
Elektroinstalace v panelových domech se tradičně realizuje lištovým vedením, kdy kabely jsou uloženy v plastových nebo kovových lištách připevněných na povrchu stěn. Tento způsob usnadňuje přístup k rozvodům během revize elektroinstalace nebo případné úpravy. Alternativně se elektroinstalace vede pod omítkou, kde frézování drážek dosahuje hloubky přibližně 15 mm, což umožňuje bezpečné uložení kabelů v konstrukci stěny. V některých případech jsou kabely vedena rovněž v betonové vrstvě podlahy, což je často využíváno v novějších rekonstrukcích či modernizacích panelákových bytů.
Tip: Při plánování elektroinstalace v paneláku doporučuji vycházet z aktuálního výkresu elektroinstalace, který přesně znázorňuje umístění kabelů a rozvodů.

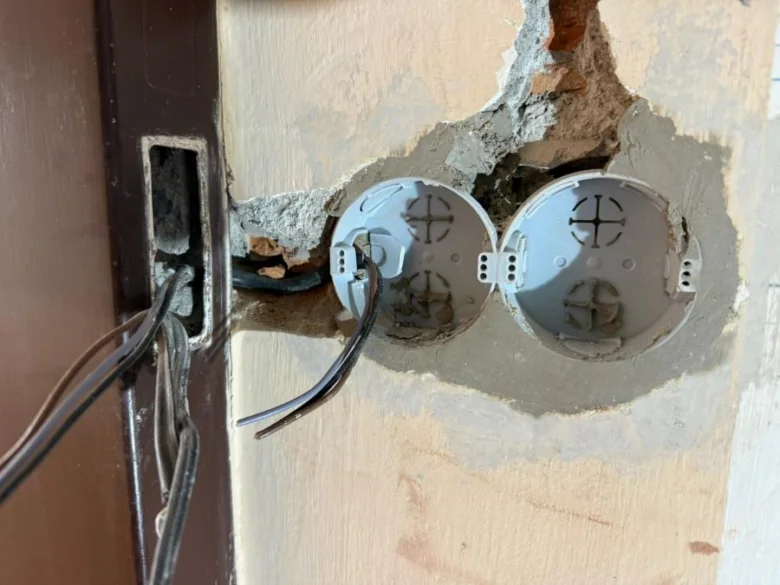

Jak předělat elektriku v paneláku?
Rekonstrukce elektroinstalace v panelovém domě vyžaduje frézování drážek do hloubky zhruba 15 mm pro nové kabely, respektive jejich vedení v betonové podlaze. Tento postup umožňuje přesné umístění rozvodů dle nového schématu elektroinstalace a zajišťuje bezpečnost a dlouhou životnost. Pro byt o velikosti 3+1 trvá kompletní předělání elektroinstalace obvykle kolem 5 pracovních dní, včetně montáže lišt a instalace nových zásuvek či vypínačů. Při rekonstrukci je nutné zajistit také revizi elektroinstalace, která ověří správné provedení a bezpečnost rozvodů.
- Připravit plán uspořádání rozvodů podle nového výkresu elektroinstalace
- Frezovat drážky do hloubky cca 15 mm pro podomítkové vedení kabelů
- Vést kabely v betonové vrstvě podlahy tam, kde je to nutné
- Instalovat lišty pro snadný přístup k rozvodům
- Zajistit revizi elektroinstalace po dokončení prací
Odborná rada: Předělání elektroinstalace v panelovém domě je vhodné svěřit kvalifikovanému elektrikáři s oprávněním k práci v bytových domech. Tento postup není vhodný pro laiky bez potřebných znalostí a zkušeností.

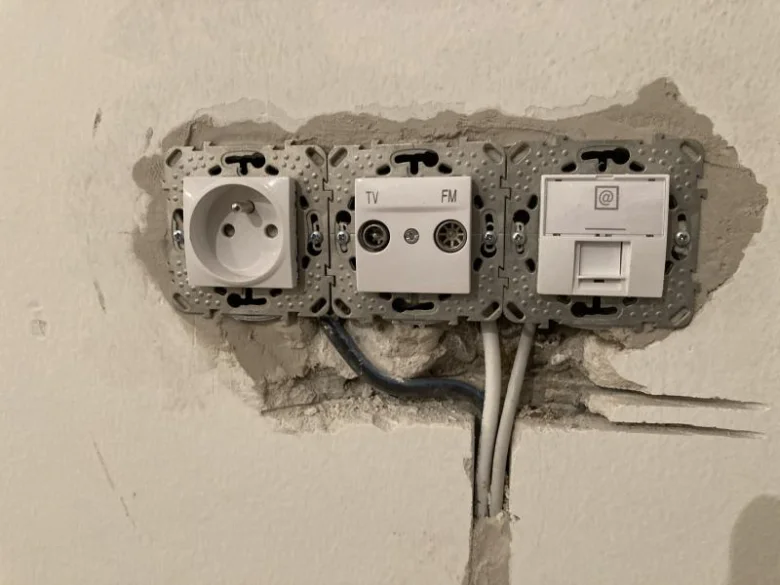

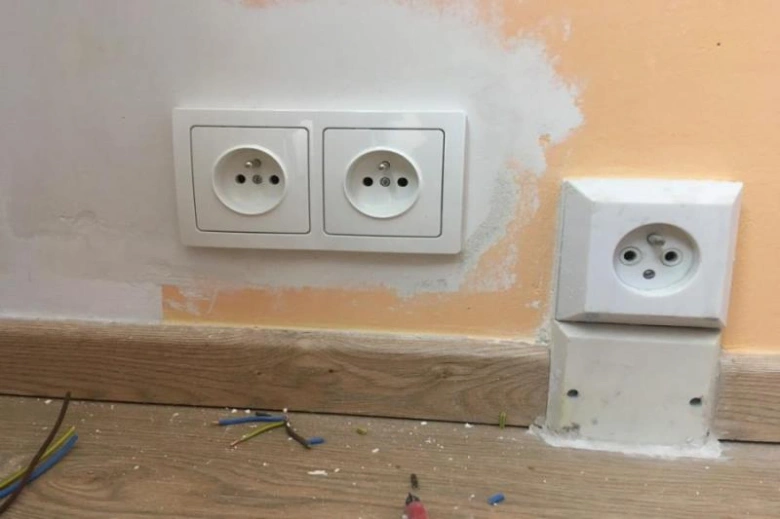

Jak správně umístit zásuvky a vypínače v panelovém bytě
Umístění elektroinstalace v panelovém bytě klade důraz na správné umístění zásuvek a vypínačů, které musí splňovat ergonomické a bezpečnostní požadavky. Zásuvky se obvykle instalují ve výšce 20 až 30 cm nad podlahou, přičemž optimální je jejich umístění zejména v rozích místností, kde jsou snadno dostupné a zároveň nenarušují prostor. Vypínače se standardně umísťují ve výšce kolem 120 cm nad podlahou, ideálně v blízkosti dveří, aby byla snadná manipulace při vstupu do místnosti.
Jak umístit elektroinstalaci v panelovém domě
Pro správné uspořádání elektroinstalace v paneláku doporučuji dodržovat tato pravidla:
- Zásuvky umístěte 20-30 cm nad podlahu, zejména v rozích pokojů
- Vypínače instalujte cca 120 cm nad podlahu, vždy u vstupních dveří
- Používejte elektroinstalace lišty pro snadnější vedení kabelů a rekonstrukce elektroinstalace
- Vypracujte přesný výkres elektroinstalace pro revizi elektroinstalace a bezpečnost celého systému
Takové uspořádání vychází z běžných schémat elektroinstalace a usnadňuje údržbu i případné úpravy.
Materiály a technické parametry elektroinstalace v panelovém domě
Pro novou elektroinstalaci v panelovém domě je klíčové použít správné materiály, které zajistí bezpečný a spolehlivý provoz elektrických sítí. Kabely CYKY-J jsou standardem pro zásuvkové okruhy, přičemž nejčastěji se volí varianty 3×2,5 mm² pro vyšší zatížení a 3×1,5 mm² pro osvětlení. Tyto kabely splňují technické parametry požadované pro moderní elektroinstalace v paneláku a umožňují snadné vedení v lištách nebo pod omítkou podle výkresu elektroinstalace.
Naopak hliníkové vodiče již nevyhovují vysokému příkonu dnešních spotřebičů a jejich použití při rekonstrukci elektroinstalace v panelovém domě se nedoporučuje. Správné umístění elektroinstalace v panelovém domě zahrnuje respektování schématu elektroinstalace a pravidel revize elektroinstalace pro zajištění bezpečnosti.
| Typ vodiče | Průměr (mm²) | Použití |
|---|---|---|
| CYKY-J | 3×2,5 | Zásuvkové okruhy |
| CYKY-J | 3×1,5 | Osvětlení |
| Hliníkové vodiče | různé | Nevhodné pro rekonstrukci |
Plánování a projekt elektroinstalace v panelovém bytě
Plánování a projekt elektroinstalace v panelovém bytě je základem bezpečné a funkční rekonstrukce. Správně zpracovaný výkres a dimenzování kabelů zajistí efektivní rozmístění zásuvek i vypínačů a minimalizuje zásahy do panelové konstrukce.
Výkres a schéma elektroinstalace
Projekt elektroinstalace obsahuje půdorys bytu s vyznačením vedení kabelů, zásuvek a vypínačů. Výkres elektroinstalace představuje základní dokument, podle kterého se realizuje instalace a který usnadňuje pozdější revize elektroinstalace v paneláku.
Dimenzování kabelů a materiály
Dimenzování kabelů musí odpovídat plánované zátěži a bezpečnostním normám. Správné technické parametry kabelů zaručují stabilní provoz a snižují riziko přetížení. Doporučuje se vždy konzultace s projektantem.
Minimalizace poškození panelových konstrukcí
Frézování drážek v panelovém domě by mělo mít hloubku maximálně 15 mm, aby nedošlo k oslabení konstrukce. Statik často doporučuje postupné frézování a použití elektroinstalačních lišt jako šetrnou alternativu.
- Zpracování výkresu – zakreslení rozvodů a umístění zásuvek
- Výběr kabelů – dimenzování podle výkonu a délky trasy
- Frézování drážek – dodržení hloubky 15 mm a konzultace se statikem
- Instalace kabelů a lišt – minimalizace zásahů do panelových stěn
- Kontrola a revize – ověření správnosti a bezpečnosti elektroinstalace
Tip: Při postupné výměně elektroinstalace v panelovém bytě doporučuji důsledně dodržovat schéma elektroinstalace, abyste zabránili zbytečným opravám a dalším průrazům do zdí.
Normy a bezpečnost elektroinstalace v panelových domech
Elektroinstalace v panelovém domě musí vždy splňovat platnou normu ČSN 33 2130 ed.3, která stanovuje bezpečnostní požadavky a technické parametry elektrických rozvodů. Při rekonstrukci elektroinstalace je nezbytné použít kvalitní materiály, jako jsou kabely s odpovídající izolací a elektroinstalační lišty vhodné pro daný prostor. Součástí bezpečnostních opatření je instalace proudových chráničů, které výrazně snižují riziko úrazu elektrickým proudem a požáru.
Revize elektroinstalace se provádí pravidelně, nejčastěji každé 1-2 roky, a jejich cílem je odhalit případné závady a zajistit spolehlivý provoz. Elektroinstalaci smí provádět pouze kvalifikovaný elektrikář s platnou profesní licencí, což je základní požadavek normy i zákona.
Tipy pro správné uspořádání elektroinstalace v paneláku
- Vytvořit podrobný výkres a schéma elektroinstalace pro přehlednost a snadnou údržbu
- Umístit kabely v elektroinstalačních lištách nebo trubkách, aby se minimalizovalo riziko poškození
- Dodržet předepsané vzdálenosti a pravidla při vedení kabelů v panelovém bytě
Tip: Pravidelné revize elektroinstalace nejen splňují zákonné povinnosti, ale mohou také předejít vážným bezpečnostním problémům v panelovém domě.
Časová a finanční náročnost rekonstrukce elektroinstalace
Rekonstrukce elektroinstalace v panelovém bytě obvykle trvá 3 až 6 dní, v závislosti na velikosti bytu a rozsahu prací. U bytu typu 3+1 je standardní doba kolem 5 dnů, během nichž se kompletně vymění kabeláž, elektroinstalační lišty a provede revize elektroinstalace. Cena rekonstrukce elektroinstalace v panelovém domě se pohybuje od 75 000 do 180 000 Kč, zahrnující materiál, práci i vyhotovení výkresu elektroinstalace a schématu elektroinstalace.
Tabulka orientačních nákladů a doby rekonstrukce:
| Velikost bytu | Doba rekonstrukce | Cena rekonstrukce (Kč) |
|---|---|---|
| 1+kk | 3-4 dny | 75 000-100 000 |
| 2+1 | 4-5 dnů | 100 000-140 000 |
| 3+1 | 5-6 dnů | 130 000-180 000 |
Tip: Při plánování rekonstrukce elektroinstalace v panelovém domě si ověřte, jak je vedena elektroinstalace v panelovém domě, abyste předešli zbytečným komplikacím při instalaci.
Specifické požadavky a přípravy pro elektroinstalaci v panelovém domě
Specifické požadavky elektroinstalace v panelovém domě vyžadují precizní přípravu a přesné plánování. Při návrhu uspořádání elektroinstalace je nezbytné zohlednit nejen základní potřeby domácnosti, ale také zařízení s vyššími nároky na příkon, jako je klimatizace nebo elektrické podlahové topení, která vyžadují samostatné okruhy a jističe s přesně stanovenými parametry.
Elektroinstalace pro klimatizaci
Klimatizační zařízení musí být napojeno na samostatný jistič typu C s proudovou hodnotou 16 A, aby se zabránilo přetížení stávajících zásuvkových okruhů. Kabeláž pro klimatizaci se doporučuje vést přímo od rozvaděče k místu instalace venkovní jednotky s rezervou minimálně 1,5 mm² průřezu vodiče pro zajištění bezpečného provozu. Schéma elektroinstalace by mělo obsahovat vyznačenou rezervu pro případné budoucí rozšíření systému, což usnadní případné dodatečné úpravy bez nutnosti zásahu do stávajících rozvodů.
Příprava pro elektrické podlahové topení
Elektrické podlahové topení v koupelně panelového bytu zvyšuje komfort užívání, zejména v domácnostech s malými dětmi. Pro tento typ topení je potřeba vyhradit samostatný okruh s jističem odpovídajícím výkonu topného kabelu, obvykle 10-16 A, a zajistit přesné umístění termostatu pro efektivní regulaci teploty. Při plánování elektroinstalace je nutné respektovat bezpečnostní normy, zejména správné oddělení topných kabelů od ostatních vodičů a umístění zásuvek minimálně 20 cm nad podlahou, aby byla zachována bezpečnost a usnadněna revize elektroinstalace.
- Konzultujte umístění zásuvek, vypínačů a kabelových tras s klientem na základě přesného výkresu elektroinstalace, který zahrnuje všechny prvky včetně multimediálních rozvodů a speciálních zařízení.
- Používejte kvalitní elektroinstalační lišty s minimální hloubkou frézování 15 mm pod omítkou, které umožňují snadnou montáž a případnou budoucí úpravu bez zásadních zásahů do stěn.
- Při rekonstrukci elektroinstalace v panelovém domě vždy aktualizujte výkres elektroinstalace a blokové schéma, aby odpovídaly skutečnému stavu a splňovaly platné normy ČSN 33 2130 ed. 3.
Tip: Častou chybou je podcenění rezervy v rozvodech pro budoucí technologie, což vede k nákladným dodatečným úpravám. Pro koho se to hodí: byty s plánovanou modernizací nebo instalací více spotřebičů. Pro koho NE: byty s omezeným rozpočtem a bez plánů na rozšíření elektroinstalace.
Tipy a chyby při uspořádání elektroinstalace
Tipy pro správné uspořádání elektroinstalace v paneláku
- Vypracovat detailní výkres elektroinstalace s vyznačením kabelových tras, zásuvek, vypínačů a světel podle aktuálního půdorysu bytu
- Umístit zásuvky 20-30 cm nad podlahu, ideálně dvě samostatné vedle sebe v rozích místností pro maximální dostupnost a minimalizaci zásahů do zdi
- Používat podomítkové krabice pro vypínače, které se umisťují cca 120 cm nad podlahu u všech dveří, čímž se zlepší estetika a bezpečnost instalace
- Volit lištové vedení elektroinstalace v místech, kde není možné frézovat drážky pod omítkou, například v panelových bytech s betonovými stropy, přičemž lišty se vedou u stropu a v rozích místností
- Konzultovat horizontální drážky ve svislých panelech se statikem a vyhýbat se jim, aby nedošlo k oslabení konstrukce
- Zajistit pravidelnou revizi elektroinstalace každé 1-2 roky po rekonstrukci, včetně kontroly impedance a funkce proudových chráničů
- Vyhnout se umístění zásuvek blízko zdrojů vody a topení, aby se předešlo riziku zkratu a poškození elektroinstalace
- Plánovat zásuvky a datové přípojky (UTP kabely RJ45) i pro budoucí potřeby, například multimediální rozvaděč, klimatizaci nebo elektrické podlahové topení
Častá chyba: Nedostatečné plánování zásuvek vede k nutnosti dodatečných zásahů do zdí a omezuje flexibilitu využití prostoru.
Pro koho se to hodí: Tento přístup je vhodný pro rekonstrukce panelových bytů s původní elektroinstalací starší 30 let, kde je potřeba splnit současné normy a zvýšit bezpečnost.
Pro koho NE: Pro byty s novou elektroinstalací z posledních 10 let, kde jsou již použity moderní materiály a správné uspořádání rozvodů.
Údržba a revize elektroinstalace v panelovém domě
Pravidelná revize elektroinstalace v panelovém domě je klíčová pro bezpečnost všech obyvatel i správnou funkčnost elektrických rozvodů. Revizní technik provádí kontrolu jednou za 1-2 roky a ověřuje, zda elektroinstalace odpovídá platným normám a schématu elektroinstalace. Správné umístění elektroinstalace v panelovém domě a stav elektroinstalace lišt patří mezi hlavní body kontroly. Nedodržení pravidelných revizí může vést k nebezpečí požáru nebo poruchám, což často vyžaduje nákladnou rekonstrukci elektroinstalace.
Tip: Revize elektroinstalace v panelovém domě by měl provádět pouze kvalifikovaný revizní technik s oprávněním, který zná specifika uspořádání elektrických sítí v panelácích.
Časté dotazy
Jak je vedena elektroinstalace v panelovém domě?
Elektroinstalace se vede lištově nebo pod omítkou ve frézovaných drážkách hlubokých cca 15 mm; kabely mohou být také vedeny v betonové vrstvě podlahy.
Jak vysoké by měly být zásuvky v panelovém bytě?
Zásuvky se umisťují přibližně 20-30 cm nad podlahu, vypínače pak kolem 120 cm nad podlahou.
Jaké kabely se používají pro zásuvkové okruhy v panelových domech?
Používají se kabely typu CYKY-J 3×2,5 mm² a CYKY-J 3×1,5 mm²; staré hliníkové vodiče nejsou vhodné pro vysoký příkon spotřebičů.
Jak dlouho trvá rekonstrukce elektroinstalace v panelovém bytě 3+1?
Rekonstrukce trvá přibližně 5 dní, zahrnuje práci elektrikáře, materiál a zednické práce.
Jaké jsou orientační náklady na rekonstrukci elektroinstalace v panelovém bytě?
Cena se pohybuje mezi 75 000 a 180 000 Kč včetně elektroprojektanta, revizního technika a práce.
Jak často je potřeba provádět revizi elektroinstalace v panelovém domě?
Revize by měla být prováděna jednou za 1-2 roky kvalifikovaným revizním technikem podle normy ČSN 33 2130 ed.3.
Kdo může provádět elektroinstalaci v panelových domech?
Elektroinstalaci smí provádět pouze kvalifikovaný elektrikář s platným oprávněním a zkušenostmi s panelovou výstavbou.
Jaké jsou speciální požadavky pro elektroinstalaci klimatizace v panelovém domě?
Klimatizace vyžaduje samostatný jistič 16 A-C a správné vedení kabelů do místa venkovní jednotky.
Jak připravit elektroinstalaci pro elektrické podlahové topení?
Podlahové topení v koupelně zvyšuje komfort a umožňuje rychlé vysušení podlahy; vyžaduje správné zapojení a jističe.
Jak minimalizovat poškození panelových konstrukcí při frézování drážek?
Používají se moderní frézovací technologie a konzultace se statikem, hloubka drážek se omezuje na cca 15 mm.
Jaké jsou základní kroky při plánování nové elektroinstalace v panelovém bytě?
Nejprve se vytvoří podrobný výkres elektroinstalace, poté se vyberou vhodné materiály a nakonec se stanoví umístění zásuvek a vypínačů podle normy ČSN 33 2000-5-51.
Jaké normy a předpisy musí splňovat elektroinstalace v panelových domech?
Elektroinstalace musí odpovídat normě ČSN 33 2000 a vyhlášce č. 50/1978 Sb., které stanovují bezpečnostní požadavky a pravidla pro instalaci elektrických zařízení.
Jaká je doporučená tloušťka kabelů pro osvětlení v panelovém bytě?
Pro osvětlení se běžně používají měděné kabely o průřezu 1,5 mm², které jsou schopné bezpečně přenést potřebný proud.
Jak lze minimalizovat hlučnost a rušení v elektroinstalaci panelového bytu?
Použitím stíněných kabelů a správným oddělením napájecích okruhů lze snížit elektromagnetické rušení a tím i hlučnost instalace.
Jaký je správný postup při výměně staré elektroinstalace v panelovém bytě?
Nejprve se odpojí hlavní jistič, poté se odstraní staré kabely a rozvody, následně se provede instalace nových kabelů a nakonec se elektroinstalace otestuje a zreviduje odborníkem.
