Jak správně zapojit jističe v elektrické instalaci krok za krokem

Správné zapojení jističů představuje klíčový prvek pro zajištění bezpečnosti celé elektrické instalace v budově. Použití kvalitních komponentů a propojovacích lišt v rozvaděči minimalizuje riziko přehřívání spojů a následných poruch elektrického systému.

Jak správně zapojit jednofázový jistič v domácí elektroinstalaci

Správné zapojení jednofázového jističe v bytové elektroinstalaci vyžaduje připojení přívodního kabelu s fázovým vodičem na vstupní svorku a následné vyvedení napětí z výstupní svorky směrem k elektrickému okruhu. Elektrické jističe chrání vaši instalaci před zkratem a přetížením, přičemž jistič automaticky přeruší elektrický obvod při překročení jmenovité proudové hodnoty jističe. Páčka v horní poloze značí zapnutý stav s napětím na výstupní svorce, zatímco dolní poloha značí vypnutý stav bez napětí.

Příprava před zapojením

Před zahájením jakékoli manipulace v rozvaděči vždy vypněte nadřazený jistič, aby byla zajištěna maximální elektrická instalace bezpečnost. Následně pomocí dvoupólové zkoušečky proveďte testování napětí a ověřte, zda na všech vodičích skutečně není přítomno žádné napětí. Provádění práce pod napětím je život ohrožující a v přímém rozporu s platnými technickými normami.

Zapojení vodičů

Při instalaci striktně dodržujte barevné značení vodičů, kde hnědý, černý nebo šedý fázový vodič náleží výhradně do vstupní svorky jističe. Do jedné svorky patří standardně pouze jeden vodič, pokud výrobce jističe v technické dokumentaci neurčí jinak. K propojení více jističů v řadě využijte certifikované propojovací lišty, které zaručují spolehlivý kontakt, přehlednost a eliminují chyby při zapojení. Při výběru lišty dbejte na kompatibilitu kontaktů, tedy zda váš jistič vyžaduje typ jazýček (PIN) nebo vidličku (FORK).

1. Odizolování vodiče – odstraňte izolaci v délce 10 až 12 mm, aby měděné jádro zajistilo maximální plochu kontaktu ve svorce.
2. Vložení vodiče – zasuňte fázový vodič do vstupní svorky jističe a pevně jej dotáhněte momentovým šroubovákem na hodnotu doporučenou výrobcem.
3. Kontrola pevnosti – zatáhněte za vodič a ověřte, zda není ve svorce uvolněný, neboť nedostatečný přítlak způsobuje přechodový odpor a následné přehřívání spoje.

Odborná rada: Častá chyba při zapojení jističů spočívá v nedostatečném dotažení svorek nebo v ponechání příliš dlouhého odizolovaného konce vodiče, což vede k opalování kontaktů a riziku vzniku požáru. Tento postup je vhodný pro osoby s elektrotechnickou kvalifikací, ale pro rozsáhlé úpravy v rozvaděči doporučuji vždy konzultaci s revizním technikem.

Tip: Správné zapojení se hodí pro běžné domácí okruhy se standardní zátěží, avšak pro instalaci DC jističů v solárních systémech je nutné vždy určit směr zapojení podle technického schématu výrobce, protože u stejnosměrného proudu záleží na polaritě a směru průchodu proudu zhášecí komorou.

Postup zapojení třífázového jističe podle schématu

Třífázový jistič představuje klíčový prvek pro jištění motorů a silných spotřebičů, přičemž jeho instalace vyžaduje dodržení přesné polarity a elektrických parametrů. Správné zapojení třífázového jističe podle schématu zajistí dlouhodobou ochranu elektrické instalace před zkratem a přetížením.

Příprava a bezpečnostní opatření

Před samotným zásahem do rozvaděče vždy vypněte hlavní jistič a pomocí zkoušečky ověřte nulový stav napětí na všech pracovních vodičích. Elektrická instalace bezpečnost vyžaduje, aby s prvky manipulovala pouze osoba s příslušnou elektrotechnickou kvalifikací. Dbejte na to, aby byly elektrické jističe před instalací zbaveny nečistot a nebyly mechanicky poškozeny.

Schéma zapojení

Každý ze tří fázových vodičů (L1, L2, L3) se připojuje na odpovídající horní vstupní svorku jističe, zatímco výstupní svorky směřují k napájenému zařízení. Pro efektivní propojení v rozvaděči doporučuji využít propojovací lišty, které zajišťují pevný kontakt a přehlednost. Schéma zapojení třífázového jističe jasně definuje, že fázový vodič L1, L2 a L3 musí odpovídat barevnému značení vodičů v instalaci. Častá chyba: záměna fázových vodičů u třífázových motorů způsobí jejich opačný chod, proto vždy ověřte sled fází.

Kontrola správnosti zapojení

1. Vizuální kontrola – ověřte pevné dotažení všech šroubových spojů na svorkách.
2. Měření odporu – proveďte zkoušku nepřítomnosti zkratu mezi fázemi a zemí.
3. Ověření parametrů – zkontrolujte, zda odpovídá proudová hodnota jističe projektové dokumentaci.

Odborná rada: Podle informací na portálu dTest.cz je pravidelná revize a kontrola napětí v rozvaděči nezbytná pro zachování požární bezpečnosti objektu. Tento postup se hodí pro průmyslové rozvaděče a instalace v rodinných domech, nikoliv však pro neodborné zásahy laiků bez měřicí techniky.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Volba správné proudové hodnoty jističe a její význam

Výběr správné proudové hodnoty jističe je základním předpokladem pro zajištění provozní spolehlivosti a bezpečnosti každého elektrického okruhu. Dimenzování jističe musí vždy odpovídat maximálnímu příkonu připojených spotřebičů a průřezu použitého vodiče, aby se předešlo nebezpečnému přehřátí kabeláže.

Jak vybrat správnou proudovou hodnotu jističe pro domácnost

Proudová hodnota jističe musí být vždy nižší než hodnota nadřazeného jističe, aby byla zajištěna správná selektivita jištění. V běžné domácnosti se pro koncové okruhy nejčastěji setkáte s hodnotami 6 A až 32 A. Správné zapojení elektrických jističů vyžaduje, aby dimenzování jističe odpovídalo maximální proudové zátěži obvodu, což chrání instalaci před rizikem požáru v důsledku přetížení. Pokud zvolíte příliš vysokou hodnotu jističe, vodiče se mohou v případě poruchy roztavit dříve, než jistič zareaguje.

Kolik vodičů patří do jističe a jak je správně připojit

Při realizaci návodu na zapojení jističů dodržujte barevné značení vodičů dle platných norem. Fázové vodiče (černá, hnědá nebo šedá barva) připojujte výhradně na vstupní a výstupní svorky jističe. Do jističe patří standardně jeden vodič pod jednu svorku, pokud svorka výrobce nepovoluje připojení dvou vodičů o shodném průřezu. Neutrální modrý vodič a ochranný žlutozelený vodič se do jističe nikdy nezapojují, ale vedou se přímo na sběrnice v rozvaděči. Častá chyba: připojení ochranného vodiče pod svorku jističe, což znemožňuje správnou funkci elektrické ochrany.

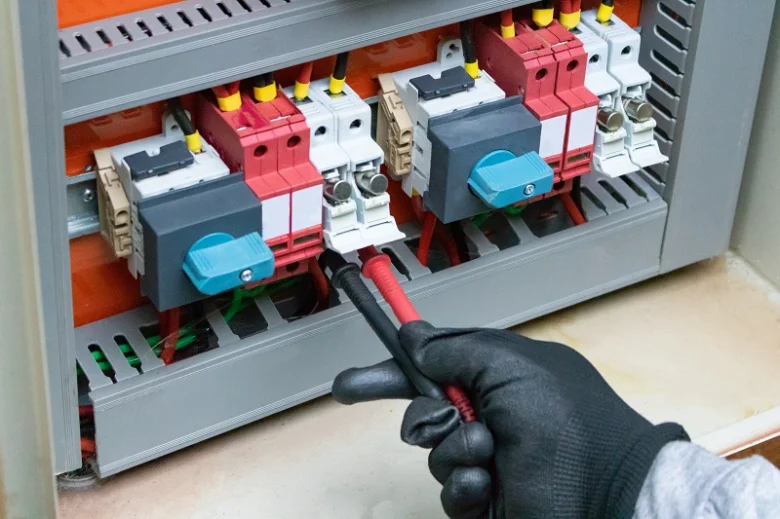

Odborná rada: Před finálním sepnutím vždy proveďte kontrolu napětí multimetrem, abyste ověřili, že mezi fází a nulovým vodičem naměříte standardních 230 V.

Jak propojit jističe v rozvaděči?

Pro efektivní zapojení rozvaděče se v praxi využívají propojovací lišty, které nahrazují nebezpečné a nepřehledné drátové propoje. Při výběru lišty musíte zohlednit typ kontaktů, které vyžaduje váš přístroj. PIN kontakty jsou standardem pro výrobce jako ABB nebo OEZ, zatímco FORK (vidličkové) kontakty využívají systémy HAGER či EATON. Tato komponenta výrazně zvyšuje elektrickou instalaci bezpečnost a zabraňuje vzniku přechodových odporů. Pro koho se toto řešení hodí vs pro koho NE: Propojovací lišty jsou ideální pro profesionální a přehledné instalace, avšak nejsou vhodné pro rozvaděče s atypickým rozložením prvků, kde je nutné individuální propojení ohebnými vodiči s dutinkami.

Správné připojení vodičů k jističům a barevné značení

Správné zapojení elektrických jističů vyžaduje striktní dodržování barevného značení vodičů dle normy ČSN 33 2000-5-51, což přímo ovlivňuje celkovou elektrickou instalaci a bezpečnost provozu. Fázový vodič, který vede pracovní napětí, má standardně hnědou, černou nebo šedou barvu a připojuje se na vstupní svorku jističe. Pro efektivní a přehledné propojení více modulových přístrojů v řadě využijte propojovací lišty, které zajišťují pevný, nízkoodporový a bezpečný kontakt. Při výběru lišty vždy zohledněte kompatibilitu kontaktů, tedy zda váš jistič vyžaduje systém PIN (např. ABB, OEZ, BONEGA) nebo FORK (např. HAGER, EATON, SEZ).

Jaké vodiče použít a jak je zapojit do jističe

Při práci v rozvaděči pamatujte, že neutrální vodič (barva modrá) a ochranný vodič (kombinace zeleno-žlutá) se do samotného jističe standardně nepřipojují. Neutrální vodič patří na příslušnou svorkovnici N, zatímco ochranný vodič se připojuje na sběrnici PE. Proudová hodnota jističe musí být vždy koordinována s nadřazeným prvkem tak, aby vypínací charakteristika podřízeného jističe byla nižší než u nadřazeného jištění.

• Fázový vodič: připojuje se na vstupní svorku jističe, přičemž směr zapojení ověřte dle technického schématu výrobce.
• Neutrální vodič: vyúsťuje na sběrnici N v rozvaděči, která zajišťuje distribuci nulového potenciálu.
• Ochranný vodič: vede přímo na sběrnici PE, která zajišťuje uzemnění všech kovových částí a ochranu při poruše.

Odborná rada: Častou chybou je nedostatečné dotažení šroubů na svorkách, což způsobuje přechodový odpor, lokální přehřívání a následné tavení izolace vodičů. Vždy kontrolujte, zda proudová hodnota jističe odpovídá průřezu připojeného vodiče, aby nedošlo k přetížení vedení. Toto zapojení se hodí pro standardní domovní instalace v sítích TN-S, ale pro specifické obvody nebo DC jističe v solárních systémech se vždy striktně řiďte projektovou dokumentací.

Varování z praxe: Pozor na záměnu tvarů kontaktů propojovacích lišt. Použití vidličky (FORK) do přístroje určeného pro jazýček (PIN) vytváří nespolehlivý spoj, který může při vysokém proudovém zatížení způsobit elektrický oblouk. Pro koho se toto zapojení hodí: pro kvalifikované pracovníky s platnou vyhláškou provádějící instalaci v souladu s projektem. Pro koho se nehodí: pro osoby bez elektrotechnické kvalifikace, jelikož neodborný zásah do rozvaděče představuje přímé riziko úrazu elektrickým proudem a vzniku požáru.

Použití a výběr propojovacích lišt a kompatibilita kontaktů

Pro efektivní a bezpečné zapojení rozvaděče využijte propojovací lišty, které zajišťují spolehlivý přenos proudu mezi jističi a eliminují potřebu složitého propojování vodiči. Při instalaci je naprosto klíčová kompatibilita kontaktů, protože nesprávný typ mechanického spojení vede k vysokým přechodovým odporům a následnému přehřívání svorek. Propojovací lišty se dělí podle tvaru zakončení na typ PIN (jazýček), který využívají výrobci jako ABB, OEZ nebo BONEGA, a typ FORK (vidlička), jenž je standardem pro značky HAGER, EATON či SEZ.

Odborná rada: Při výběru lišty vždy zkontrolujte proudovou hodnotu jističe a průřez sběrnice, který musí odpovídat celkovému zatížení větve. Častá chyba: kombinace různých typů lišt nebo jejich násilné ohýbání v jednom bloku, což znemožňuje pevné dotažení svorky a zvyšuje riziko vzniku oblouku. Pokud řešíte, jak zapojit jističe správně, dbejte na to, aby konce lišt byly vždy opatřeny plastovou koncovou krytkou, která zamezuje náhodnému dotyku živých částí. Propojovací lišty lze snadno zkracovat pilkou na kov na požadovanou délku, ale vždy po řezu pečlivě očistěte otřepy, aby byla zajištěna elektrická instalace bezpečnost. Pamatujte, že do jedné svorky jističe patří ideálně pouze jeden vodič, pokud výrobce jističe výslovně nepovoluje vícenásobné připojení v technické dokumentaci.

Při návrhu rozvaděče zohledněte také typ profilu lišty, který může být ve tvaru T nebo L, a počet fází odpovídající modulovým přístrojům (1P, 2P, 3P, 1P+N, 3P+N). Propojovací lišty s jedním chybějícím kontaktem jsou určeny pro specifické zapojení proudového chrániče a jističů, kdy se propojují pouze póly fáze. Toto řešení se hodí pro přehledné a servisně nenáročné instalace, zatímco pro začátečníky nebo neodborníky se toto zapojení nehodí z důvodu rizika chyby v pořadí fází a následného zkratu. Před finálním zapnutím napětí vždy proveďte kontrolu napětí a dotažení všech šroubových spojů.

Bezpečnostní opatření při instalaci a výměně jističů

Elektrická instalace bezpečnost vyžaduje striktní dodržování pracovních postupů, neboť neodborný zásah do rozvaděče představuje přímé ohrožení života. Jak správně zapojit jističe v elektrické instalaci, smí provádět výhradně kvalifikovaná osoba s platnou vyhláškou pro práci na elektrických zařízeních. Před zahájením manipulace s přístroji vždy vypněte hlavní jistič a zajistěte jej proti nechtěnému zapnutí. Následně použijte kalibrovaný tester napětí k ověření úplné nepřítomnosti elektrického proudu na všech svorkách.

Při práci v rozvodné skříni dbejte na tyto zásady:

• Odpojení přívodu – vždy vypněte nadřazený prvek, aby bylo pracoviště bez napětí.
• Verifikace stavu – tester napětí musí potvrdit nulovou hodnotu na všech fázích i nulovém vodiči.
• Kontrola komponent – elektrické jističe musí odpovídat požadované proudové hodnotě jističe pro daný okruh.
• Správná montáž – propojovací lišty zajistí bezpečný kontakt a eliminují riziko přehřívání spojů.

Častá chyba při zapojení jističů spočívá v záměně pracovního a ochranného vodiče, proto vždy dodržujte barevné značení vodičů dle platných norem. Toto zapojení se hodí pro zkušené pracovníky, ale pro osoby bez elektrotechnické kvalifikace je z bezpečnostních důvodů nevhodné. V případě pochybností o stavu elektroinstalace vždy přizvěte revizního technika.

Řešení častých chyb při zapojení jističů

Nejčastější chyby při zapojení jističů a jak jim předcházet spočívají zejména v podcenění parametrů a špatné fyzické instalaci vodičů. Nesprávné připojení fázových vodičů nevyhnutelně vede k poruše elektroinstalace nebo k častému vybavování ochranných prvků. Při instalaci vždy dodržujte barevné značení vodičů, kde hnědá nebo černá barva náleží fázi. Nedodržení bezpečnosti při manipulaci v rozvaděči může způsobit úraz elektrickým proudem, proto je nezbytná důkladná kontrola napětí pomocí zkoušečky před jakýmkoliv zásahem.

• Proudová hodnota jističe musí odpovídat průřezu připojeného vodiče, jinak hrozí přehřátí izolace.
• Do jedné svorky jističe patří standardně pouze jeden vodič, pokud výrobce výslovně neuvádí možnost zapojení dvou.
• Používejte propojovací lišty pro zajištění pevného kontaktu namísto improvizovaných drátových propojek.

Odborná rada: Před zapnutím obvodu vždy mechanicky vyzkoušejte pevnost spojů v každé svorce. Uvolněný vodič způsobuje přechodový odpor, což vede k zahřívání jističe a riziku vzniku požáru. Elektrická instalace bezpečnost vyžaduje, aby veškeré úpravy prováděla osoba s příslušnou elektrotechnickou kvalifikací. Pokud si nejste jisti správným postupem, přenechte zapojení rozvaděče odborníkům.

Časté dotazy

Jak propojit jističe v rozvaděči?

Propojení jističů se provádí pomocí propojovacích lišt, které musí být kompatibilní s kontakty jističů (PIN nebo FORK). Propojovací lišty se zkracují na potřebnou délku a konce se zakončí plastovou krytkou.

Jak zapojit jednofázový jistič?

Jednofázový jistič zapojte přívodním vodičem fáze (hnědý, černý nebo šedý) na vstupní svorku, výstupní svorka pak vede k danému elektrickému okruhu. Před zapojením vypněte hlavní jistič a ověřte nepřítomnost napětí.

Kolik vodičů patří do jističe?

Do jističe se připojuje obvykle jeden fázový vodič na vstupní svorku a jeden výstupní vodič vede k okruhu. U třífázových jističů jsou tři fázové vodiče, každý na svou svorku.

Jak zapojit DC jistič?

DC jističe se zapojují podle specifikace výrobce, obvykle s jasným označením polarity a vstupních/výstupních svorek. Před zapojením vypněte hlavní jistič a ověřte bezpečnostní opatření.

Jak správně zvolit proudovou hodnotu jističe?

Proudová hodnota jističe musí být nižší než nadřazený jistič a odpovídat maximální proudové zátěži obvodu, například 6-32 A pro běžné domácí okruhy.

Jaké jsou nejčastější chyby při zapojení jističů?

Mezi nejčastější chyby patří nesprávné připojení vodičů, překročení proudové hodnoty jističe, nedodržení bezpečnostních pravidel a použití nekompatibilních kontaktů.

Jak ověřit správnost zapojení jističe?

Po zapojení proveďte kontrolu nepřítomnosti zkratu a funkční zkoušku jističe pomocí vhodných měřicích přístrojů a ověřte pevnost připojení vodičů.

Co dělat před výměnou hlavní pojistky?

Před výměnou hlavní pojistky vypněte hlavní jistič, odpojte připojená zařízení a ověřte nepřítomnost napětí, aby nedošlo k proudovým nárazům a úrazu.

Jaký je rozdíl mezi kontakty PIN a FORK?

Kontakt PIN má tvar jazýčku a používají jej výrobci ABB, OEZ; kontakt FORK má tvar vidličky a používají jej HAGER, EATON. Tyto kontakty nejsou vzájemně kompatibilní.

Kdo by měl provádět zapojení jističů?

Zapojení a výměnu jističů by měla provádět pouze kvalifikovaná osoba s platnou vyhláškou, která dodržuje bezpečnostní předpisy a normy.

Jak správně připojit třífázový jistič podle schématu?

Připojte fáze L1, L2 a L3 na vstupní svorky jističe a neutrální vodič na neutrální svorku, podle barevného značení a schématu, přičemž každý vodič musí být pevně utažen a izolován.

Jaké bezpečnostní opatření je nutné dodržet při výměně hlavního jističe?

Před výměnou hlavního jističe odpojte hlavní přívod elektřiny a použijte izolační rukavice a nástroje s izolovanou rukojetí, aby nedošlo k úrazu elektrickým proudem.
