Multimetr pro začátečníky: praktický návod a základy měření

Multimetr představuje základní nástroj pro bezpečnou diagnostiku elektrických obvodů a odhalování závad v domácích spotřebičích. S tímto přístrojem zvládnete přesné měření napětí, proudu i odporu, a navíc snadno ověříte funkčnost běžných pojistek.

Jak zapojit a nastavit multimetr pro základní měření

Správné zapojení a nastavení digitálního multimetru je prvním krokem k bezpečnému měření elektrických veličin. Černou sondu vždy zasunete do portu označeného jako COM, který slouží jako společný referenční terminál. Červenou sondu připojujete podle typu měřené veličiny do zdířky V/Ω/Hz pro napětí, odpor a frekvenci, nebo do svorky mA či 10A pro měření proudu.

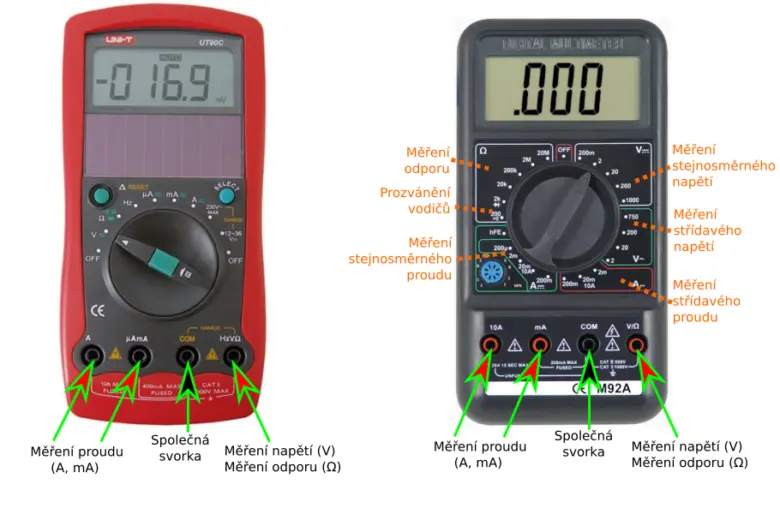

Jak správně připojit sondy multimetru

Při měření napětí, odporu nebo frekvence zasunete červenou sondu do svorky označené jako V/Ω/Hz. Černá sonda zůstává pevně v COM svorce, která funguje jako negativní pól. Pokud provádíte měření proudu multimetrem, musíte být obezřetní při volbě zdířky. Pro malé proudy do 200 mA použijte port označený mA, který bývá jištěn vnitřní pojistkou, zatímco pro vyšší proudy do 10 A zvolte port 10A. Častá chyba: zapojení sondy do zdířky pro proud při pokusu o měření napětí v zásuvce způsobí okamžitý zkrat a zničení vnitřní pojistky přístroje. Pro začátečníky platí pravidlo, že při pochybnostech o velikosti proudu vždy začínají na vyšším rozsahu 10A. Bezpečnost práce s multimetrem vyžaduje, abyste se nikdy nedotýkali kovových hrotů sond během měření pod napětím, čímž předejdete riziku úrazu elektrickým proudem.

Nastavení rozsahu měření na multimetru

Pro dosažení vysoké přesnosti měření musíte na přístroji zvolit správný rozsah. Pokud váš digitální multimetr nemá funkci automatického nastavení rozsahu, musíte ručně navolit hodnotu vyšší, než je ta očekávaná. Například při měření napětí v běžné domácí zásuvce, kde se očekává 230 V, nastavte rozsah na 600 V nebo 750 V střídavých. U měření odporu multimetrem nastavte rozsah podle předpokládané hodnoty, přičemž pro rychlé testování pojistek multimetrem využijte nejnižší rozsah (např. 200 Ω) nebo režim akustické kontinuity. Správně zvolený rozsah chrání vnitřní elektroniku přístroje před přetížením. Odborná rada: Pokud displej zobrazuje pouze číslici 1 nebo symbol OL, znamená to, že zvolený rozsah je příliš nízký a musíte jej přepnout na vyšší hodnotu. Kalibrace multimetru pomocí referenčních hodnot není u běžných domácích prací vyžadována, ale vždy dbejte na to, aby byl přístroj v dobrém technickém stavu a baterie byla dostatečně nabitá.

Tip: Měření proudu multimetrem se vždy provádí sériově, což vyžaduje přerušení obvodu a zapojení sond na obě strany tohoto přerušení. Tento postup se hodí pro diagnostiku odběru spotřebičů, ale není vhodný pro měření napětí v zásuvkách, kde by došlo ke zkratu.

Jak změřit napětí multimetrem v domácnosti

Měření napětí multimetrem představuje základní dovednost, kterou využijete při diagnostice elektrických obvodů. Digitální multimetr vždy zapojujte paralelně k měřenému zdroji, což znamená přiložení měřicích sond přímo ke kontaktům. Pro měření napětí nastavte otočný volič do sekce označené písmenem V. Pokud měříte střídavé napětí v zásuvce, zvolte režim AC (střídavý proud), pro testování baterií použijte režim DC (stejnosměrný proud).

Jak krok za krokem změřit napětí multimetrem

1. Příprava sond – černý vodič zasuňte do zdířky COM a červený do zdířky označené V.
2. Nastavení přístroje – přepněte volič na hodnotu vyšší, než je očekávané napětí, například 600 V pro zásuvku.
3. Kontakt se zdrojem – sondy přiložte ke kontaktům zásuvky nebo vývodům baterie bez dotyku kovových částí rukama.
4. Odečet hodnoty – na displeji sledujte naměřené napětí, které by mělo být u běžné zásuvky v rozmezí 207 až 253 V (nominálně 230 V ±10 %).

Odborná rada: Při měření napětí v domácí zásuvce vždy dbejte na bezpečnost práce s multimetrem a kontrolujte neporušenost izolace měřicích vodičů.

Tip: Tužková baterie v dobrém stavu vykazuje napětí přibližně 1,5 V, přičemž hodnoty pod 1,2 V obvykle značí vybitý článek.

Častá chyba začátečníků spočívá v ponechání sond v portech pro měření proudu při pokusu o měření napětí, což může vést k poškození přístroje. Způsob, jakým multimetr zpracovává elektrické veličiny, podrobněji popisuje například portál Wikipedie v článku o multimetru. Tato metoda měření je vhodná pro kontrolu stavu baterií či funkčnosti zásuvek, ale není určena pro neodborné zásahy do rozvaděčů či vysokonapěťových zařízení.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak správně měřit elektrický proud multimetrem

Při měření elektrického proudu multimetrem musíte přístroj zapojit přímo do cesty elektrického obvodu, aby jím protékal měřený proud. Toto je zásadní rozdíl oproti měření napětí, kde se sondy přikládají paralelně k napájecím bodům. Při nesprávném zapojení hrozí poškození vnitřních obvodů přístroje.

Příprava a zapojení při měření proudu

Pro měření elektrického proudu s multimetrem je nutné vytvořit sériové zapojení. Proud multimetrem neproteče, pokud obvod fyzicky nepřerušíte.

1. Odpojte napájení – před jakoukoli manipulací s vodiči zajistěte, aby obvod nebyl pod napětím.
2. Přerušte obvod – rozpojte jeden z vodičů v místě, kde chcete proud měřit.
3. Zapojte sondy – černý kabel zapojte do zdířky COM a červený do svorky mA pro nízké proudy do 200 mA, nebo do svorky 10A pro zátěž do 10 A.
4. Uzavřete obvod – přiložte hroty sond na konce rozpojeného vodiče, čímž multimetr zařadíte do série a umožníte průtok proudu.

Bezpečnostní upozornění při měření proudu

Dodržujte zásady pro bezpečnost práce s multimetrem, abyste předešli zničení vnitřních pojistek nebo přístroje. Vždy respektujte maximální hodnoty uvedené na přístroji, které se u standardních multimetrů pohybují do 200 mA pro zdířku mA a do 10 A pro zdířku 10A.

Častá chyba: Připojení sond do svorky mA při měření vysokých proudů, což vede k okamžitému přepálení vnitřní pojistky.

Na co si dát pozor: Vždy si předem odhadněte očekávaný odběr zařízení. Pokud si nejste jistí, začněte na vyšším rozsahu 10A.

Toto měření se hodí pro diagnostiku spotřeby malých spotřebičů, ale zásadně se nehodí pro měření napětí v zásuvce, kde při nastavení na proudový rozsah hrozí okamžitý zkrat. Pro koho se toto měření hodí: pro techniky diagnostikující odběr elektroniky. Pro koho se nehodí: pro začátečníky, kteří si nejsou jisti hodnotou protékajícího proudu a nemají zkušenosti s rozpojováním obvodů pod napětím. Podrobný návod na měření střídavého proudu (AC) vyžaduje vždy správné nastavení otočného voliče na symbol A s vlnovkou.

Jak změřit odpor a kontinuitu obvodu

Pro měření odporu multimetrem vždy nejprve odpojte měřený obvod od zdroje napětí. Bezpečnost práce s multimetrem vyžaduje, abyste nikdy neměřili odpor pod napětím, jinak riskujete poškození přístroje. Nastavte otočný volič digitálního multimetru na symbol omega a zvolte příslušný rozsah. Praktický návod na měření odporu multimetrem začíná přiložením měřicích hrotů na konce součástky.

Ověření kontinuity a hledání zkratů

Testování kontinuity je nejrychlejší způsob, jak zjistit, zda je elektrická cesta přerušená. Při propojení zdravého vodiče vydá multimetr akustický signál. Pokud hledáte, jak změřit zkrat multimetrem, použijte právě tuto funkci.

• Přepněte multimetr do režimu kontinuity označeného ikonou zvukové vlny.
• Přiložte hroty na oba konce testovaného vodiče nebo spoje.
• Sledujte, zda přístroj vydává zvukový signál značící uzavřený obvod.

Odborná rada: Častá chyba je pokus o měření odporu u zapojeného zařízení, což vede k chybným hodnotám. Měření se hodí pro kontrolu pojistek nebo kabelů, ale není vhodné pro součástky s vlastní kapacitou či indukcí.

Jak testovat pojistky, diody a další komponenty

Multimetr představuje klíčový nástroj pro diagnostiku elektronických součástek, kde vám umožní rychle ověřit funkčnost pojistky nebo stav polovodičů, jako jsou dioda či tranzistor. Při práci vždy dbejte na bezpečnost práce s multimetrem a měřený obvod nejprve zcela odpojte od zdroje elektrické energie, aby nedošlo k poškození přístroje nebo úrazu.

Jak změřit pojistku multimetrem

Při zjišťování, zda je pojistka funkční, využijete funkci kontinuity nebo měření odporu. Přepněte digitální multimetr do režimu pro testování průchodnosti, který je na přístroji označen symbolem zvukové vlny. Přiložte měřicí hroty na oba konce pojistky. Pokud je pojistka v pořádku, multimetr vydá akustický signál a na displeji se zobrazí hodnota blízká 0 Ω. Absence zvukového signálu nebo zobrazení symbolu nekonečna (OL) znamená, že je pojistka přerušená a vyžaduje výměnu.

Odborná rada: Častá chyba začátečníků je zapomínání na odpojení napájení z obvodu před testováním, což může vést k poškození citlivých součástek multimetru. Tato metoda je ideální pro rychlou kontrolu, protože poskytuje okamžitou vizuální i zvukovou zpětnou vazbu o stavu součástky.

Testování diod a tranzistorů

Pro ověření stavu polovodičů využijte dedikovaný režim pro testování diod, který je na přístroji označen symbolem diody.

1. Nastavení režimu – přepněte volič do polohy pro testování diod.
2. Měření diody – přiložte červenou sondu na anodu a černou na katodu; v propustném směru by se na displeji měla zobrazit hodnota úbytku napětí, obvykle mezi 0,5 V a 0,7 V pro křemíkové diody.
3. Kontrola tranzistorů – u modelů s touto funkcí vložte tranzistor do patice označené PNP nebo NPN, přičemž přístroj automaticky vyhodnotí zesilovací činitel součástky.

Jak změřit zkrat multimetrem

Detekce nechtěného propojení v obvodu, tedy zkratu, spočívá v měření nízkého odporu mezi dvěma body. Přepněte multimetr na měření odporu do nejnižšího rozsahu, typicky 200 Ω. Pokud mezi testovanými body naměříte hodnotu blízkou nule, nebo přístroj v režimu kontinuity pípne, nalezli jste zkrat. Toto měření se hodí pro ověření kabeláže nebo hledání vadných cest na desce plošných spojů.

Pro koho se to hodí vs pro koho NE: Tato metoda je vhodná pro techniky hledající závady na odpojených deskách plošných spojů či v kabelech. Naopak pro uživatele bez elektrotechnického vzdělání není toto měření vhodné při hledání závad v domácí elektroinstalaci pod napětím, kde hrozí vysoké riziko úrazu elektrickým proudem. Vždy se ujistěte, že je testovaný úsek zcela izolován od napájení. Pravidelná kalibrace multimetru zajistí, že naměřené hodnoty odporu budou přesné a spolehlivé i při diagnostice složitějších elektronických zařízení.

Bezpečnostní zásady při práci s multimetrem

Bezpečnost práce s multimetrem tvoří základní kámen každého měření elektrických veličin. Před samotným připojením sond se vždy ujistěte, že váš digitální multimetr není mechanicky poškozen a izolace měřicích kabelů je neporušená. Při manipulaci s napětím vyšším než 50 V používejte ochranné pomůcky, jako jsou dielektrické rukavice, a nikdy se nedotýkejte kovových hrotů sond během kontaktu s obvodem. Správné základy měření multimetrem vyžadují, abyste nikdy nepřekračovali maximální hodnoty (CAT kategorie) uvedené na přístroji, což chrání nejen vás, ale i vnitřní elektroniku zařízení.

Praktické tipy jak bezpečně používat multimetr doma

• Před každým použitím zkontrolujte, zda jsou sondy správně zasunuty do zdířek dle typu měřené veličiny.
• Při měření proudu multimetrem vždy zapojujte přístroj sériově do obvodu, nikoliv paralelně, aby nedošlo ke zkratu.
• Před zahájením práce ověřte funkčnost přístroje na známém zdroji napětí, což je důležitý prvek pravidelné kalibrace multimetru.
• Častá chyba: Zapomenutí přepnutí otočného voliče z režimu odporu do režimu napětí před měřením v zásuvce vede k okamžitému zničení pojistky přístroje.
• Tato metoda se hodí pro kutily při opravách domácích spotřebičů, ale není vhodná pro měření v rozvodných skříních s vysokým proudovým zatížením bez příslušné elektrotechnické kvalifikace.

Údržba a péče o multimetr pro dlouhodobé použití

Správná údržba prodlužuje životnost vašeho přístroje a zajišťuje přesné měření napětí multimetrem nebo měření proudu multimetrem. Multimetr vždy skladujte v suchém prostředí, kde teplota neklesá pod 5 stupňů Celsia, aby nedošlo k oxidaci kontaktů. Pravidelná péče zahrnuje čištění měřicích sond suchým hadříkem a kontrolu izolace přívodních kabelů, které nesmí být nikde zlomené či odřené.

Pravidelná kontrola a kalibrace

Baterie v přístroji měňte ihned po zobrazení indikátoru slabého napájení, protože vyteklý elektrolyt může nenávratně poškodit vnitřní elektroniku. Pokud používáte digitální multimetr profesionálně, doporučuji provádět pravidelnou kalibraci multimetru jednou za 12 měsíců. Častá chyba: ponechání vybitých baterií v přístroji během dlouhodobého skladování, což vede k destrukci kontaktů. Tento návod na použití multimetru vám pomůže udržet zařízení v perfektním stavu pro měření odporu multimetrem i testování pojistek multimetrem. Pamatujte, že bezpečnost práce s multimetrem přímo závisí na dobrém technickém stavu všech komponentů.

Pokročilé tipy: kalibrace a měření dalších veličin

Kalibrace multimetru v domácích podmínkách spočívá v porovnání naměřených hodnot s přesným referenčním zdrojem. Pro kontrolu napětí můžete využít novou alkalickou baterii s garantovaným napětím 1,5 V nebo přesný odpor s nízkou tolerancí pro ověření měření odporu multimetrem. Mějte na paměti, že domácí kalibrace multimetru pouze ověřuje shodu, ale nenahrazuje profesionální certifikovaný proces v laboratoři. Pokud přístroj vykazuje odchylku větší než 3 % u běžných hodnot, doporučuji odborný servis.

Pokročilé modely digitálních multimetrů umožňují měření frekvence (Hz), kapacity kondenzátorů (F) či teploty. Při měření frekvence přepněte volič do polohy Hz a připojte sondy paralelně k obvodu. Kapacitanci měříte u vybitých kondenzátorů, zatímco teplotu vyžaduje speciální termočlánek typu K. Častá chyba začátečníků spočívá v pokusu o měření kapacity pod napětím, což vede k okamžitému zničení pojistek nebo elektroniky. Pro koho se tyto funkce hodí? Jsou ideální pro servis elektroniky, ale pro běžnou údržbu domácí elektroinstalace či testování pojistek multimetrem zůstávají nadstandardní výbavou.

Jak rozpoznat a odstranit běžné chyby při měření

Při práci s elektrickými obvody vede i drobná nepozornost k chybným výsledkům nebo poškození přístroje. Základem je správné zapojení sond, kdy černý vodič vždy patří do zdířky COM a červený do portu pro měření napětí či odporu. Pokud zapojíte sondy obráceně při měření proudu, může dojít k přepálení vnitřní pojistky. Častá chyba: uživatelé často zapomínají přepnout měřicí kabely při přechodu z měření proudu na měření napětí multimetrem.

Nejčastější chyby a jejich prevence

• Nastavení špatného rozsahu: Pokud digitální multimetr ukazuje hodnotu 1 nebo OL, znamená to přetečení rozsahu, což snižuje přesnost měření a vyžaduje přepnutí na vyšší hodnotu.
• Zanedbání kalibrace multimetru: Přístroj bez pravidelné kontroly vykazuje odchylky v přesnosti, což je kritické zejména při měření napětí multimetrem v citlivých obvodech.
• Testování pojistek multimetrem pod proudem: Toto je nebezpečný postup, který vždy provádějte pouze na odpojeném zařízení.

Odborná rada: Před měřením zásuvek nebo jiných zdrojů vždy ověřte, zda máte správně nastavený rozsah a měřicí režim. Tato pomůcka se hodí pro každého, kdo začíná s elektrotechnikou, ale není vhodná pro měření vysokonapěťových rozvodů bez odpovídající certifikace a ochranných pomůcek. Bezpečnost práce s multimetrem vyžaduje vždy kontrolu izolace sond před každým použitím.

Praktické příklady měření v domácích situacích

Pro bezpečné základy měření multimetrem krok za krokem musíte vždy správně zvolit měřicí rozsah. Běžná zásuvka v domácnosti vykazuje napětí 230 V s povolenou odchylkou ±10 %. Při měření napětí multimetrem nastavte otočný volič na symbol střídavého napětí (V~) a hroty vložte do zdířek zásuvky.

Postupy pro běžné úkony

1. Testování pojistek multimetrem – přepněte přístroj do režimu měření odporu nebo akustického testu spojitosti. Funkční pojistka má velmi nízký odpor blízký nule a multimetr vydá zvukový signál.
2. Detekce zkratu – odpojte zařízení od sítě a změřte odpor mezi fázovým a nulovým vodičem. Hodnota blízká 0 Ω v kombinaci s akustickým signálem indikuje zkrat v obvodu.
3. Kontrola vodičů – měření odporu multimetrem ověří celistvost kabeláže, kde zdravý vodič vykazuje odpor do 200 Ω.

Odborná rada: Častá chyba začátečníků spočívá v pokusu o měření proudu paralelně k zátěži, což vede k odpálení vnitřní pojistky multimetru. Měření proudu multimetrem vyžaduje zapojení přístroje vždy sériově do obvodu. Tento postup se hodí pro diagnostiku domácích spotřebičů, ale není vhodný pro měření vysokonapěťových rozvodů bez odpovídající elektrotechnické kvalifikace. Pravidelná kalibrace multimetru vám navíc zaručí přesnost naměřených hodnot v čase.

Časté dotazy

Jak správně zapojit sondy multimetru?

Černá sonda se zapojuje do COM, červená do svorky podle měřené veličiny – V/Ω/Hz pro napětí, odpor a frekvenci, mA nebo 10A pro měření proudu.

Jak změřit napětí v domácí zásuvce?

Přiložte sondy paralelně k zásuvce, očekávaná hodnota je 230 V ±10 %, tedy 207-253 V.

Jak správně měřit elektrický proud multimetrem?

Multimetr se zapojuje sériově do obvodu, pro malé proudy do 200 mA použijte zdířku mA, pro větší do 10 A zdířku 10A.

Jak změřit odpor a zjistit kontinuitu?

Odpor měřte na odpojeném obvodu, nejčastěji do 200 Ω. Kontinuita se ověřuje akustickým signálem multimetru.

Jak testovat pojistky a diody multimetrem?

Použijte režim testování diod a pojistek na multimetru; průchozí pojistka má nízký odpor, dioda se testuje kontrolou přechodu.

Jak pečovat o multimetr?

Skladujte ho v suchu, pravidelně čistěte sondy, měňte baterie a kontrolujte stav kabelů.

Jak kalibrovat multimetr doma?

Kalibraci lze provést pomocí známých referenčních hodnot, například přesné baterie nebo odporové dekády, bez specializovaného vybavení.

Jaké jsou bezpečnostní zásady při měření multimetrem?

Nepřekračujte maximální hodnoty měření, používejte ochranné pomůcky, nepracujte s poškozenými sondami a vždy odpojujte napájení při měření odporu.

Jak rozpoznat běžné chyby při měření?

Špatné zapojení sond, nevhodný rozsah měření a zanedbání kalibrace snižují přesnost a mohou poškodit přístroj.

Jak změřit střídavý proud (AC) multimetrem?

Multimetr zapojte sériově do obvodu, nastavte režim střídavého proudu (AC) a použijte správnou zdířku (mA nebo 10A), podobně jako u stejnosměrného proudu.

Jak pomocí multimetru poznat fázi a nulák?

Nastavte multimetr na měření napětí a změřte napětí mezi vodiči, fáze bude mít hodnotu přibližně 230 V vůči zemi, zatímco nulák blízko 0 V.

Jak změřit zkrat multimetrem?

Přepněte multimetr do režimu měření odporu nebo kontinuitu a přiložte sondy na oba konce obvodu; zkrat poznáte podle velmi nízké hodnoty odporu, blízké nule.
