Jak připojit jistič a doporučení pro výběr zařízení v panelu

Bezpečná montáž jističe do rozvaděče vyžaduje správný výběr charakteristiky přístroje i odpovídající průřez vodiče podle zatížení obvodu. Správné zapojení v elektrickém panelu zajistí spolehlivou ochranu vaší elektroinstalace proti přetížení a nebezpečnému zkratu.

Jak připojit jistič v elektrickém panelu krok za krokem

Správné připojení jističe v elektrickém panelu vyžaduje vypnutí přívodu napětí a zajištění, aby průřez vodiče odpovídal jmenovitému proudu jističe. Samotná montáž jističe na DIN lištu o šířce 35 mm a následné dotažení svorek momentovým klíčem zajistí nízký přechodový odpor a dlouhodobou bezpečnost elektroinstalace.

Příprava a bezpečnostní opatření při instalaci

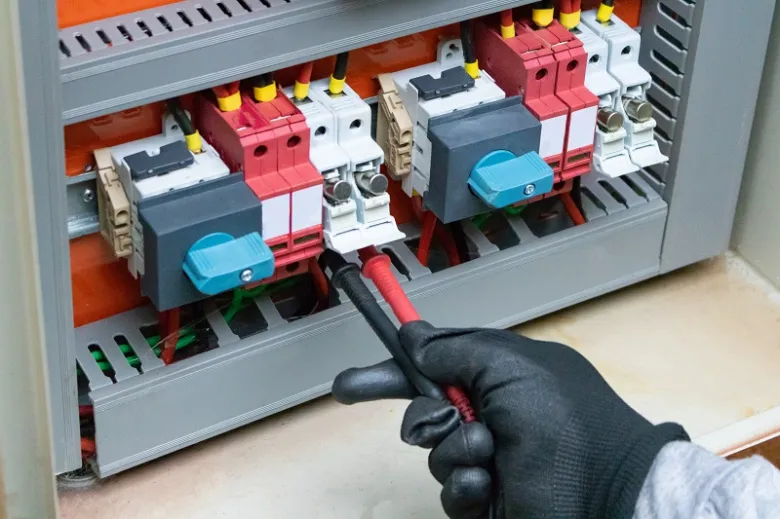

Před zahájením práce na rozvaděči vždy vypněte hlavní přívod elektřiny a ověřte beznapěťový stav vícepólovou zkoušečkou. Bezpečnost elektroinstalace závisí na správném dimenzování prvků, proto zkontrolujte, zda průřez vodiče odpovídá hodnotě jističe (např. 1,5 mm² pro 10 A jistič, 2,5 mm² pro 16 A jistič). Při manipulaci používejte výhradně izolované nářadí a ochranné pomůcky.

• Odpojení hlavního jističe od napájení v rozvaděči
• Ověření beznapěťového stavu na všech svorkách vícepólovou zkoušečkou
• Kontrola nepoškozené izolace všech vodičů a čistoty svorek

Montáž jističe na DIN lištu

Montáž jističe probíhá mechanickým nacvaknutím na standardní DIN lištu o šířce 35 mm. Jistič přiložte horní drážkou k liště a spodní pružinovou západku zacvakněte směrem k sobě, dokud neuslyšíte zřetelné cvaknutí. Správná montáž jističe musí být pevná a zařízení se nesmí na liště v ose posouvat, přičemž mezi jednotlivými moduly ponechte alespoň 10 mm mezeru pro zajištění dostatečného chlazení.

Připojení vodičů a utažení svorek

Při instalaci vkládejte odizolované konce vodičů přímo do svorek jističe. Pokud používáte propojovací lišty (jazýčkové nebo vidličkové dle typu přístroje), vložte je do svorky současně s napájecím vodičem pro zajištění optimálního kontaktu. Pro dosažení předepsaného přítlaku použijte momentový klíč, který zajistí správné utažení svorky v rozsahu 2,5 až 3,5 Nm.

1. Odizolování vodičů – odstraňte 10 až 12 mm izolace z konce vodiče bez poškození měděných žil.
2. Vložení vodičů – zasuňte vodič do svorky tak, aby izolace nezasahovala do kontaktu.
3. Utažení svorek – nastavte momentový klíč na hodnotu 3 Nm a rovnoměrně dotáhněte šroub svorky.
4. Revize spoje – zatáhněte za vodič, abyste ověřili jeho pevné uchycení a vyloučili možnost uvolnění.

Odborná rada: Častá chyba při zapojování spočívá v nedostatečném dotažení svorky nebo ponechání izolace ve spoji, což vede k zahřívání spoje, oxidaci a následnému tavení plastového krytu jističe. Tento postup se hodí pro zkušené kutily s platnou elektrotechnickou kvalifikací, ale není určen pro osoby bez odborného vzdělání v oboru elektro, neboť neodborný zásah může vést k požáru či úrazu elektrickým proudem.

Doporučení pro výběr jističe podle typu obvodu a spotřebičů

Výběr vhodného jisticího prvku přímo ovlivňuje bezpečnost elektroinstalace a spolehlivost provozu domácích spotřebičů. Při plánování instalace do elektrického panelu se vždy řiďte projektovou dokumentací a platnými normami ČSN.

Jmenovitý proud a jeho význam

Jmenovitý proud jističe musí odpovídat proudové zatížitelnosti použitého kabelu, aby nedošlo k jeho přehřátí. Pro běžné zásuvkové obvody s měděným vodičem o průřezu 2,5 mm² volíme jistič s hodnotou 16 A. U světelných obvodů s vodičem o průřezu 1,5 mm² je standardem jistič 10 A. Správná koordinace průřezu vodiče a jmenovitého proudu zajišťuje bezpečnost elektroinstalace a chrání vedení před destrukcí v případě zkratu nebo přetížení.

Charakteristiky jističů B, C a D

Charakteristiky jističů určují jejich reakci na proudové rázy při zapnutí spotřebičů. Typ B vypíná při 3 až 5,5násobku jmenovitého proudu a hodí se pro odporové zátěže. Typ C reaguje při 5,5 až 10násobku a je vhodný pro přístroje s vyšším rozběhovým proudem. Typ D, vypínající při 10 až 20násobku, se využívá pro náročné motory.

Doporučení podle typu spotřebičů

Pro běžné domácí spotřebiče, jako jsou lednice či televize, je ideální charakteristika B. Pokud připojujete zařízení s motorem, jako je čerpadlo nebo dílenský stroj, zvolte charakteristiku C.

Odborná rada: Častá chyba při montáži jističe spočívá v nedostatečném dotažení svorek, což vede k zahřívání spoje; vždy použijte momentový klíč dle specifikace výrobce.

• Před instalací zkontrolujte stav propojovací lišty.
• Ujistěte se, že jistič do rozvaděče odpovídá zvolené napěťové soustavě.
• Pro koho se hodí: Standardní jističe B jsou vhodné pro 95 % obvodů v běžném bytě.
• Pro koho se NEhodí: Typ D není určen pro běžné domovní zásuvkové obvody, kde by při zkratu nemusel správně zareagovat v požadovaném čase.

Parametry jističů: jmenovitý proud, charakteristiky B, C, D

Správný výběr a montáž jističe do rozvaděče přímo ovlivňují bezpečnost elektroinstalace v celém objektu. Klíčové je porozumět technickým parametrům, které určují reakci zařízení na přetížení nebo zkrat.

Co je jmenovitý proud jističe

Jmenovitý proud jističe představuje maximální hodnotu elektrického proudu, při které přístroj pracuje dlouhodobě bez vypnutí. Pokud odběr v obvodu tuto hodnotu překročí, tepelná spoušť jistič odpojí. Při výběru vždy zohledněte průřez vodiče, který musí být dimenzován tak, aby snesl zvolený jmenovitý proud bez nebezpečného přehřívání.

Rozdíly mezi charakteristikami B, C a D

Vypínací charakteristiky jističů definují, jak rychle přístroj zareaguje na zkratový proud. Jaké jsou rozdíly mezi jističem B a C a kdy je použít? Typ B vypíná při 3 až 5,5násobku proudu a hodí se pro světelné obvody. Typ C reaguje při 5,5 až 10násobku a využijete jej pro zásuvky s běžnými spotřebiči. Typ D, který vypíná při 10 až 20násobku, je určen pro obvody s vysokými záběrovými proudy, například u velkých elektromotorů.

Odborná rada: Častá chyba při návrhu rozvaděče spočívá v podcenění záběrového proudu motorů, což vede k nežádoucímu vypínání jističů typu B. Pro domácí zásuvky se standardně volí charakteristika C. Vždy dbejte na správné dotažení svorek a použití propojovací lišty pro zajištění spolehlivého kontaktu. Pro koho se hodí jistič typu C? Je ideální pro běžnou domácnost, zatímco pro dílnu s výkonnými stroji je nutné zvážit typ D.

Typy jističů podle počtu pólů a jejich využití

Výběr správného typu jističe do rozvaděče závisí na počtu vodičů a charakteru spotřebiče, přičemž montáž jističe musí vždy odpovídat bezpečnostním normám. Typy jističů podle počtu pólů určují, kolik aktivních vodičů bude při poruše odpojeno od napájení.

Jednopólové a dvoupólové jističe

Jednopólový jistič slouží k jištění běžných světelných okruhů, kde přerušuje pouze fázový vodič. Pro zapojení spotřebičů vyžadujících odpojení obou pracovních vodičů použijte dvoupólový jistič, který přerušuje fázový i nulový vodič současně. Při instalaci do elektrického panelu dbejte na správný průřez vodiče a využití propojovací lišty pro čisté zapojení.

Třípólové a čtyřpólové jističe

Třípólový jistič je určen pro třífázové motory a zařízení, u nichž přerušuje všechny tři fázové vodiče. Pokud vyžaduje bezpečnost elektroinstalace odpojení všech fází včetně nulového vodiče, zvolte čtyřpólový jistič. Tyto typy jističů jsou nezbytné pro větší rozvody a průmyslové aplikace.

Odborná rada: Při výběru berte v úvahu vypínací charakteristiky jističů. Zatímco typ B je vhodný pro běžné domácí zásuvky, typ C se používá pro spotřebiče s vyšším náběhovým proudem, jako jsou čerpadla nebo kompresory. Častá chyba: záměna charakteristik, která vede k nechtěnému vybavování jističe při startu motoru. Pamatujte, že toto zařízení se hodí pro jištění koncových obvodů, nikoliv jako náhrada za hlavní jistič před elektroměrem.

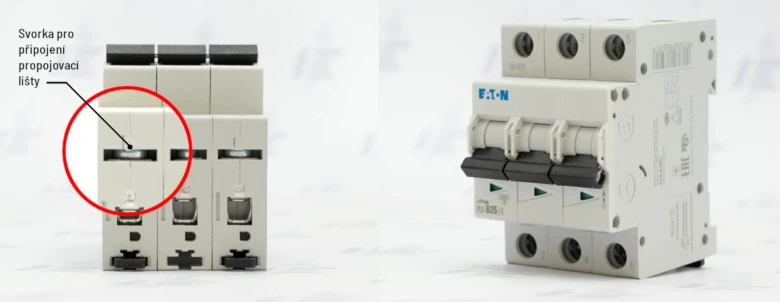

Propojovací lišty a kompatibilita modulárních zařízení

Propojovací lišty představují nejefektivnější způsob, jak zajistit bezpečné připojení jističe v elektrickém rozvaděči a udržet přehlednou elektroinstalaci. Při výběru je zásadní rozlišovat mezi dvěma vzájemně nekompatibilními tvary kontaktů, protože lišta musí přesně odpovídat konstrukci svorek. Nesprávná kombinace vede ke vzniku přechodových odporů, lokálnímu přehřívání a zvýšenému riziku požáru.

Uspořádání a počet fází jsou klíčové parametry pro výběr lišty, která může mít profil ve tvaru písmene T nebo L. Propojovací lišty s jedním chybějícím kontaktem jsou určeny pro specifické propojení proudového chrániče a jističů, kdy se propojují pouze póly fáze. Při zkracování lišty na požadovanou délku je nezbytné použít plastovou koncovou krytku, která zajišťuje ochranu před nebezpečným dotykem živých částí.

Odborná rada: Při montáži jističe vždy použijte momentový klíč s nastaveným utahovacím momentem v rozmezí 2,5 až 3,5 Nm. Tím zajistíte trvalý přítlak svorek a eliminujete riziko uvolnění vodičů vlivem tepelné roztažnosti materiálů.

Častá chyba: Kombinování různých značek jističů v jedné propojovací liště, což vede k mechanickému namáhání svorek a nerovnoměrnému kontaktu. Tento postup se hodí pro profesionální instalace vyžadující certifikované spojení komponent stejného výrobce, ale není vhodný pro amatérské úpravy bez ověření kompatibility. Pamatujte, že správné připojení jističe v elektrickém panelu vyžaduje i kontrolu průřezu vodiče, který musí odpovídat jmenovitému proudu celého řetězce, přičemž standardní svorky pojmou vodiče o průřezu 1,5 mm² až 35 mm².

Nástroje a bezpečnostní opatření při připojování jističe

Bezpečnost elektroinstalace začíná vždy úplným vypnutím napájení celého objektu. Před zahájením práce na montáži jističe do rozvaděče si ověřte beznapěťový stav zkoušečkou. Pro vaši ochranu používejte certifikované ochranné rukavice a izolované nářadí.

Správný postup a vybavení

Při utahování svorek je nezbytné použít momentový klíč, který zajišťuje správné utažení svorky v rozsahu 2,5 až 3,5 Nm. Nedostatečné dotažení vede k přehřívání, zatímco nadměrná síla poškodí závit.

• Vždy kontrolujte průřez vodiče dle jmenovitého proudu jističe.
• Propojovací lišty zajistí přehledné a bezpečné propojení v elektrickém panelu.
• Správné charakteristiky jističů určují rychlost reakce při zkratu.

Častá chyba: podcenění správného momentu utažení vede k vypálení svorky. Tento postup se hodí pro zkušené kutily se znalostí vyhlášky, nikoliv pro naprosté laiky bez elektrotechnické kvalifikace.

Časté chyby při instalaci jističů a jak se jim vyhnout

Při montáži jističe do elektrického panelu se nejčastěji setkávám s podceněním mechanické vazby mezi vodičem a svorkou. Špatné utažení svorek způsobuje přechodový odpor, který vede k lokálnímu přehřívání spoje a může vyústit až v tavení izolace vodičů nebo poškození samotného přístroje. Další kritickou chybou je nesprávný výběr jističe, kdy volba nevhodné vypínací charakteristiky (např. typu B místo typu C u motorových spotřebičů) způsobuje nežádoucí vypínání obvodu při běžném provozu.

• Dodržujte správný průřez vodiče dle jmenovitého proudu jističe – pro 16 A jistič zásuvkových obvodů použijte minimálně 2,5 mm² měděný vodič, pro 10 A jistič světelných obvodů postačuje 1,5 mm².
• K dotahování svorek vždy použijte momentový klíč nastavený na výrobcem doporučený utahovací moment v rozmezí 2,5 až 3,5 Nm, čímž zajistíte trvalý a bezpečný kontakt.
• Pro propojení více modulů v elektrickém rozvaděči instalujte výhradně certifikované propojovací lišty (typ PIN nebo FORK dle kompatibility přístrojů), které nahrazují nespolehlivé a nebezpečné drátové propojky.
• Zajistěte dostatečné chlazení komponent dodržením minimální vzdálenosti 10 mm mezi jednotlivými jističi a nepřekračujte maximální provozní teplotu okolí 40 °C.

Odborná rada: Před zahájením jakékoliv manipulace v rozvaděči vždy ověřte beznapěťový stav pomocí zkoušečky. Bezpečnost elektroinstalace vyžaduje, abyste při volbě mezi charakteristikami B a C vždy zohlednili rozběhové proudy spotřebičů, nikoliv pouze jejich jmenovitý příkon. Pamatujte, že instalace jističe do rozvodné skříně vyžaduje odbornou způsobilost dle vyhlášky 508/2009 Sb.

Varování: Častou chybou je záměna jističe za staré tavné pojistky nebo použití propojovací lišty s nesprávným tvarem kontaktu (např. pokus o spojení lišty typu FORK s přístrojem určeným pro PIN), což znemožňuje řádné dotažení svorky a ohrožuje funkčnost celého systému.

Tento postup montáže se hodí pro zkušené kutily s platnou elektrotechnickou kvalifikací, kteří disponují kalibrovaným nářadím. Pro naprosté laiky nebo osoby bez příslušného vzdělání je jakýkoliv zásah do elektrického panelu nevhodný a nebezpečný z důvodu rizika úrazu elektrickým proudem či vzniku požáru.

Údržba, revize a kontrola jističů v domácí elektroinstalaci

Pravidelná kontrola jističů zvyšuje bezpečnost elektroinstalace a předchází haváriím. Podle norem vycházejících z NFPA 70 se revize jističů provádí minimálně jednou za 12 měsíců. Během prohlídky elektrického panelu se zaměřte na dotažení spojů, neboť uvolněný průřez vodiče v místě svorky způsobuje přehřívání.

• Vizuální kontrola: Hledejte známky tepelného namáhání, jako jsou očazené plasty nebo deformace.
• Testování funkce: Ověřte mechanický chod páčky jističe do rozvaděče.
• Stav lišt: Zkontrolujte, zda propojovací lišty pevně sedí a nejsou oxidované.

Odborná rada: Pokud při revizi zjistíte, že charakteristiky jističů neodpovídají zátěži obvodu, je nutná okamžitá výměna. Častá chyba: neodborná montáž jističe bez použití momentového klíče vede k nedokonalému kontaktu. Údržba se hodí pro každého majitele nemovitosti, avšak při jakékoliv manipulaci s živými částmi v rozvaděči vždy přizvěte kvalifikovaného elektrikáře.

Možnosti moderních jističů a integrace s chytrými systémy

Moderní jistič do rozvaděče dnes přesahuje svou základní funkci ochrany a umožňuje pokročilé dálkové ovládání v rámci chytré domácnosti. Integrace těchto prvků do systému zvyšuje bezpečnost elektroinstalace, protože umožňuje okamžitou reakci na přepětí nebo výpadek proudu. Při výběru je klíčové znát charakteristiky jističů, kde typ B vyhovuje běžným zásuvkovým obvodům, zatímco typ C lépe zvládá nárazové proudy motorů.

• Propojení s mobilní aplikací umožňuje sledování spotřeby v reálném čase.
• Moduly pro dálkové ovládání jističů vyžadují správně zvolený průřez vodiče.
• Automatizace vypínání vybraných okruhů snižuje riziko požáru při vaší nepřítomnosti.

Odborná rada: Při montáži jističe vždy použijte propojovací lišty pro zajištění správného kontaktu a dlouhodobé stability spojů. Častá chyba: podcenění utahovacího momentu šroubových svorek, což vede k přehřívání vodičů; proto vždy používejte kalibrovaný momentový klíč. Tyto systémy se hodí pro novostavby s důrazem na komfort, avšak pro základní obvody se staršími rozvody zůstává standardní mechanické řešení technicky stabilnější volbou.

Časté dotazy k připojení a výběru jističe

Otázka: Jak se připojuje jistič v elektrickém panelu?

Jistič se instaluje na DIN lištu 35 mm. Vodiče upevněte do svorek a zajistěte momentovým klíčem při síle 2,5-3,5 Nm.

Otázka: Jaký jistič je vhodný pro zásuvkové obvody?

Pro zásuvky v domácnosti volte 16 A jistič s charakteristikou B. Použijte měděný vodič s průřezem 2,5 mm².

Otázka: Jaký je rozdíl mezi typem jističe B a C?

Typ B vypíná při 3-5,5násobku proudu pro běžné spotřebiče. Typ C vypíná při 5,5-10násobku a hodí se pro motory.

Otázka: Kolik kW zvládne 16A jistič v domácnosti?

Při napětí 230 V tento jistič bezpečně zvládne zátěž přibližně 3,5 kW. Vyšší odběr vede k okamžitému vypnutí obvodu.

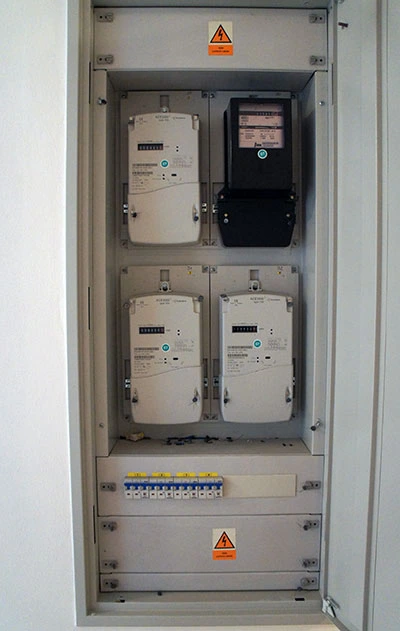

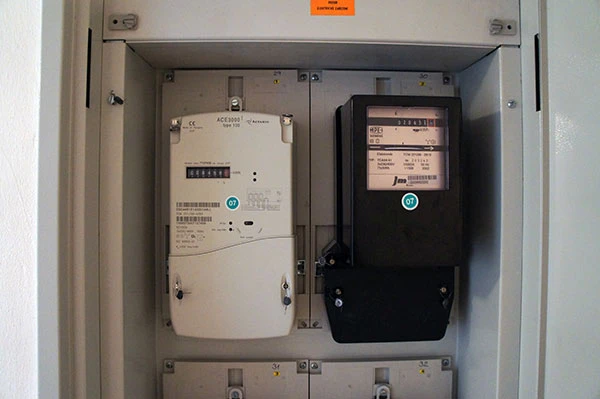

Otázka: Jaký jistič lze použít jako hlavní jistič před elektroměrem?

Jako hlavní prvek slouží třífázový jistič s charakteristikou B a hodnotou 25 A. Výběr vždy podléhá schválení distributorem.

Otázka: Proč je důležité správné utažení svorek jističe?

Nedostatečný kontakt zvyšuje přechodový odpor a riziko požáru. Dodržujte předepsaný moment 2,5-3,5 Nm pro bezpečnost elektroinstalace.

Otázka: Jaké jsou typy jističů podle počtu pólů?

Jednopólové jističe jistí fázi, dvoupólové fázi i nulový vodič. Třípólové a čtyřpólové verze slouží pro třífázové rozvody a motory.

Otázka: Jaké nástroje jsou potřeba pro instalaci jističe?

Potřebujete momentový klíč, plochý šroubovák a izolované nářadí. Vždy používejte ochranné rukavice a zajistěte vypnutí přívodu proudu.

Otázka: Co znamená vypínací charakteristika jističe?

Definuje rychlost reakce na proudové přetížení. Charakteristiky jističů určují, jak rychle jistič odpojí obvod při nárazovém startu spotřebiče.

Otázka: Jak často by měla být prováděna revize jističů?

Pravidelná kontrola stavu svorek a funkčnosti probíhá dle normy minimálně jednou za 12 měsíců. Revizi smí provést pouze certifikovaný technik.

Otázka: Jak správně připojit jistič k fázovému a nulovému vodiči?

Fázový vodič patří do horní svorky jističe, nulový vodič se připojuje na sběrnici v rozvaděči. Postup připojení jističe do rozvodné skříně vyžaduje přehlednost.

Otázka: Jaká je kompatibilita propojovacích lišt?

Lišty s PIN kontakty pasují na moduly ABB či OEZ. Vidlicové FORK lišty vyžadují kompatibilní svorky značek Hager nebo Eaton.

Otázka: Jaké chyby se často dělají při instalaci jističů?

Častá chyba: nedostatečné dotažení svorek nebo použití nesprávného průřezu vodiče. Na co si dát pozor: vždy kontrolujte tepelnou odolnost izolace.

Otázka: Jaké jsou výhody moderních jističů s dálkovým ovládáním?

Umožňují automatizaci a vzdálený dohled nad spotřebou. Tento prvek se hodí pro chytré domy, ale ne pro základní jednoduché instalace.

Otázka: Proč je důležité dodržet minimální vzdálenost mezi jističem a dalšími zařízeními?

Mezera 10 mm zajišťuje přirozené proudění vzduchu. Správné chlazení brání tepelnému namáhání plastových částí a prodlužuje životnost přístroje.
