Jak přesně funguje solenoidový ventil: princip a klíčové funkce

Solenoidový ventil funguje jako elektromechanický prvek, který využívá magnetické pole cívky k okamžitému otevírání nebo zavírání průtoku média v potrubním systému. Tento elektromagnetický ventil zajišťuje přesnou regulaci kapalin či plynů v automatizovaných provozech a často slouží jako spolehlivý pneumatický ventil pro řízení tlaku v průmyslových aplikacích.

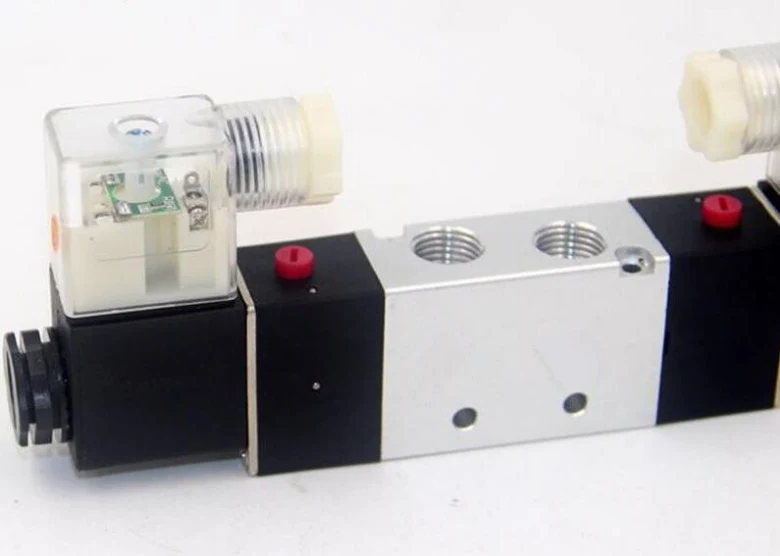

Jak funguje solenoidový ventil: základní princip a ovládání

Solenoidový ventil funguje na principu přímé přeměny elektrické energie na mechanický pohyb pomocí elektromagnetické síly. Když elektrický proud protéká cívkou, vytvoří se magnetické pole, které přitáhne nebo posune ventilové sedlo a tím okamžitě otevře či uzavře průtok média, jako jsou kapaliny nebo plyny. Tento proces probíhá bez potřeby dalších mechanických prvků, což zajišťuje vysokou rychlost a přesnost regulace.

Jak elektromagnetická cívka ovládá ventilové sedlo

Základem celého mechanismu je elektromagnetická cívka, která při průchodu elektrického proudu generuje silné magnetické pole. Toto pole působí na feromagnetické jádro, které je pevně spojeno s ventilovým sedlem. Jakmile cívka obdrží elektrický impuls, magnetická síla překoná odpor pružiny a posune ventilové sedlo do otevřené nebo uzavřené polohy. Celý tento proces proběhne v řádu milisekund, což zajišťuje vysokou dynamiku a přesnost ovládání. Častá chyba v praxi: podcenění napěťových parametrů cívky, kdy při poklesu napětí pod stanovenou mez elektromagnetická síla nepostačí k úplnému zdvihu sedla. Tento typ ventilů se hodí pro automatizované systémy vyžadující rychlou reakci, naopak není ideální pro aplikace s velmi viskózními médii, která mohou pohyb sedla mechanicky zpomalit.

Princip ovládání průtoku média solenoidovým ventilem

Solenoidový ventil reguluje průtok média na základě polohy ventilového sedla vůči průtočnému otvoru. Když je cívka bez napětí, ventilové sedlo je obvykle tlačeno pružinou do výchozí pozice, která buď průchod blokuje, nebo jej nechává volný. Aktivací elektromagnetického pole se stav změní, čímž solenoidový ventil efektivně řídí průtok média celým potrubním systémem. V průmyslových aplikacích se často využívá kompatibilita s pneumatickými válci, které se řídí standardy ISO 15552, ISO 6431 a VDMA 24562. Tyto normy definují rozměry a montážní parametry pro komponenty, jako jsou série DNC, SII, SE či SAI, které disponují funkcemi jako nastavitelné odpružení a duální těsnění typu Y.

Výhodou tohoto řešení je absence přímého mechanického kontaktu ovládacího členu s médiem, což zvyšuje životnost zařízení. V průmyslových aplikacích, kde se tento magnetický ventil často zaměňuje s pojmem pneumatický ventil, je klíčové zajistit kompatibilitu těsnění s daným médiem. Správná volba mezi různými typy ventilů závisí primárně na provozním tlaku a požadované rychlosti odezvy na elektrický signál.

Otázka: Jak zjistit funkčnost solenoidového ventilu?

Funkčnost ověříte měřením odporu cívky multimetrem a kontrolou přítomnosti napětí na svorkách při aktivaci. Pokud cívka neklade očekávaný odpor nebo při přivedení proudu nedojde k mechanickému cvaknutí, je pravděpodobně vadná elektromagnetická cívka nebo zablokované jádro.

Otázka: Jak pracuje solenoidový ventil 230V?

Ventil pracuje na principu přeměny střídavého napětí 230V na elektromagnetické pole, které přímo ovládá ventilové sedlo. Při instalaci je nutné dbát na správné uzemnění a dodržení specifikací výrobce pro daný průtok média, aby nedošlo k přehřátí cívky.

Hlavní části solenoidového ventilu a jejich funkce

Solenoidový ventil se skládá z několika klíčových komponent, které společně zajišťují přesné řízení průtoku média v systémech. Pochopení toho, jaké jsou hlavní části solenoidového ventilu a jejich funkce, je zásadní pro správnou údržbu a diagnostiku. Funkce ventilu spočívá v přímém ovládání pohybu ventilového sedla elektromagnetem bez potřeby dalších mechanických prvků, což umožňuje rychlou reakci na elektrický impuls.

Elektromagnetická cívka: konstrukce a funkce

Elektromagnetická cívka tvoří srdce celého zařízení a představuje prvek, který převádí elektrickou energii na mechanický pohyb. Jde o přesně navinutý měděný drát, který při průchodu elektrického proudu vytvoří silné elektromagnetické pole. Toto pole následně přitáhne kovové jádro ventilu, čímž dojde k otevření nebo uzavření průchodu média. V průmyslových aplikacích se často setkáte s provedením pro napětí 230 V AC, které umožňuje přímé napájení ze sítě. Správné zapojení elektromagnetické cívky je klíčové, protože při chybném napájení nedojde k vytvoření dostatečné magnetické síly pro překonání odporu pružiny a otevření průtoku média.

Funkce ventilového sedla a pružiny

Ventilové sedlo tvoří kritický bod, kde dochází k přerušení nebo otevření průtoku média uvnitř tělesa ventilu. Aby systém fungoval bezpečně, využívá se vratná pružina, která vrací ventilové sedlo do výchozí polohy v momentě, kdy cívka přestane být pod napětím. Konstrukce ventilu musí odpovídat technickým parametrům média, přičemž těleso ventilu chrání vnitřní mechanismus před vnějšími vlivy a tlakem.

• Elektromagnetická cívka aktivuje pohyb jádra na základě elektrického impulsu.
• Ventilové sedlo mechanicky uzavírá průchod média skrze těleso ventilu.
• Pružina zajišťuje návrat ventilu do výchozí polohy při výpadku proudu.
• Těleso ventilu chrání vnitřní mechanismus před vnějšími vlivy a tlakem.

Odborná rada: Častá chyba spočívá v instalaci ventilu proti směru šipky vyznačené na tělese, což znemožňuje správné dosednutí sedla a vede k netěsnostem. Tento mechanismus se hodí pro automatizaci kapalinových či plynových rozvodů, avšak není vhodný pro média s vysokým obsahem mechanických nečistot, které mohou sedlo zaseknout nebo poškodit těsnění. Při návrhu systémů pamatujte, že solenoidové ventily často spolupracují s pneumatickými válci standardizovanými dle ISO 15552, ISO 6431 či VDMA 24562, což zajišťuje vysokou kompatibilitu v průmyslových aplikacích.

Typy solenoidových ventilů a jejich specifické funkce

Výběr správného provedení závisí na požadavcích vaší soustavy, přičemž hlavní typy solenoidových ventilů se liší způsobem využití síly elektromagnetické cívky. Pochopení toho, jaký je rozdíl mezi solenoidovým a jiným typem ventilu, jako je například mechanicky ovládaný pneumatický ventil, vám pomůže zvolit optimální řešení pro konkrétní průtok média.

Přímo-činné solenoidové ventily: princip a použití

Přímo-činný solenoidový ventil funguje tak, že elektromagnetická cívka přímo mechanicky ovládá ventilové sedlo. Při aktivaci cívky dojde k okamžitému zdvihu pístu, který uvolní průchod, bez ohledu na aktuální tlak v potrubí. Tento mechanismus zajišťuje velmi rychlou odezvu, což je klíčové v laboratorních přístrojích nebo dávkovacích systémech s malým průtokem média. Hlavní výhodou je schopnost pracovat od nulového tlakového rozdílu. Na co si dát pozor: tento typ je limitován silou elektromagnetu, proto se nehodí pro aplikace s vysokými průtoky a velkými průměry potrubí, kde by síla cívky nestačila na překonání odporu média.

Nepřímé solenoidové ventily a tlak média

Nepřímý solenoidový ventil využívá k otevření hlavního sedla samotný tlak média, čímž výrazně snižuje nároky na výkon cívky. Elektromagnetická cívka zde ovládá pouze malý pilotní otvor, jehož otevření vytvoří tlakovou nerovnováhu nad membránou, která následně ventil otevře. Tento princip funkce solenoidového ventilu je ideální pro aplikace s vyšším průtokem média a provozními tlaky do 10 barů. Tento typ se hodí pro běžné rozvody vody či vzduchu, ale nehodí se pro systémy s velmi nízkým nebo kolísavým tlakem, kde by nedošlo k bezpečnému uzavření ventilu.

Odborná rada: Při výběru vždy zkontrolujte technické parametry cívky, konkrétně její napětí a zatížitelnost, aby elektromagnetický ventil v provozu spolehlivě reagoval na elektrický impuls.

Technické parametry solenoidových ventilů: tlak, teplota a průtok

Základní technické parametry solenoidových ventilů určují jejich spolehlivost v provozu. Pracovní teplota přímo ovlivňuje funkci elektromagnetické cívky, neboť při překročení hranice 80 °C dochází k degradaci izolace vinutí. Tlakové limity zásadně omezují použití ventilu v systémech, kde běžně pracují ventily do 10 barů. Průtok média je definován průměrem sedla ventilu a rozdílem tlaků na vstupu a výstupu.

Jak solenoidový ventil ovládá průtok média

Správná volba typu ventilu vyžaduje shodu mezi parametry média a konstrukcí těsnění. Zatímco pneumatický ventil využívá pro pohon stlačený vzduch, elektromagnetický ventil spoléhá na sílu elektromagnetického pole. Jak pracuje solenoidový ventil 230V v praxi? Po přivedení napětí cívka vytvoří magnetický tok, který zdvihne píst a otevře průtok. Častá chyba spočívá v podcenění viskozity kapaliny, která při nízkých teplotách může zablokovat pohyb pístu.

Odborná rada: Pro aplikace s agresivními médii volte vždy ventily s těsněním z Vitonu, nikoliv standardní NBR. Tento ventil se hodí pro automatizaci kapalinových okruhů, ale není vhodný pro systémy s vysokou mírou znečištění, kde hrozí zadření pístu.

Elektromagnetická cívka a její zapojení

Elektromagnetická cívka představuje srdce solenoidového ventilu, které přímo převádí elektrickou energii na mechanický pohyb. Jakmile do cívky přivedete elektrický impuls, vznikne kolem jejího vinutí magnetické pole. Toto pole následně přitáhne feromagnetické jádro, čímž dojde k otevření nebo uzavření průtoku média v těle ventilu. Zatímco pneumatický ventil využívá k ovládání stlačený vzduch, solenoidový ventil reaguje okamžitě na elektrický podnět.

Návod na měření a testování solenoidu

Při ověřování funkčnosti se zaměřte na elektrický odpor cívky, který snadno zjistíte běžným multimetrem.

1. Odpojení napájení – před zahájením práce vždy odpojte ventil od elektrické sítě 230 V.
2. Nastavení multimetru – přepněte přístroj do režimu měření odporu v jednotkách ohmů.
3. Měření kontaktů – přiložte měřicí hroty na oba kontakty cívky a ověřte hodnotu odporu.
4. Vyhodnocení výsledku – naměřená hodnota v řádu stovek ohmů značí funkční cívku, zatímco nekonečný odpor indikuje přerušené vinutí.

Odborná rada: Častá chyba při diagnostice spočívá v ignorování mechanického zablokování jádra nečistotami, což cívka po zapojení neovlivní a ventil zůstane nefunkční i při elektricky v pořádku. Tato metoda se hodí pro údržbáře a techniky, nikoliv pro neodbornou manipulaci se zařízením pod napětím.

Údržba a životnost solenoidových ventilů

Pravidelná údržba solenoidových ventilů zásadně prodlužuje jejich životnost, která se u kvalitních komponentů standardně pohybuje v rozmezí 50 000 až 100 000 spínacích cyklů. Správná instalace solenoidového ventilu zahrnuje především montáž v souladu se směrem šipky na tělese, která označuje směr průtoku média, a zajištění čistoty potrubního systému. Před osazením doporučuji instalovat mechanický filtr, neboť nečistoty v kapalině jsou nejčastější příčinou zaseknutí pístu.

Časté chyby a provozní zásady

Při provozu elektromagnetických ventilů vznikají chyby nejčastěji podceněním elektrických parametrů. Nesprávné napájení elektromagnetické cívky vede k přehřívání, degradaci izolace a následnému zkratu.

• Kontrolujte těsnost ventilu minimálně jednou za 6 měsíců.
• Ověřujte napětí na svorkách, zda odpovídá štítkovým hodnotám cívky.
• Čistěte vnitřní sedlo ventilu při každé výměně těsnění.
• Sledujte teplotu povrchu cívky, extrémní horko značí elektrické přetížení.

Odborná rada: Častou chybou je záměna za pneumatický ventil, který vyžaduje externí přívod vzduchu, zatímco solenoidový ventil pracuje čistě na elektrický impuls. Tento prvek se hodí pro automatizaci kapalinových okruhů v průmyslu, ale není vhodný pro média s vysokým obsahem mechanických nečistot, které by zablokovaly průtok média. Pokud ventil nereaguje, ověřte funkčnost elektromagnetické cívky pomocí multimetru nastaveného na měření odporu vinutí.

Aplikace solenoidových ventilů v průmyslu

V moderní automatizaci představuje solenoidový ventil klíčový prvek pro přesné řízení průtoku média, ať už jde o plyny nebo kapaliny. Princip činnosti solenoidového ventilu spočívá v přímém ovládání pohybu ventilového sedla elektromagnetem, bez potřeby dalších mechanických prvků. Elektromagnetická cívka vytvoří pole, které posune jádro a tím okamžitě otevře nebo uzavře průchod média. Díky schopnosti cívky reagovat na elektrický impuls v řádech milisekund je tento typ ventilu ideální pro systémy vyžadující vysokou frekvenci spínání. V praxi tak solenoidový ventil nahrazuje ruční ovládání plně automatizovaným procesem.

Praktické využití v automatizaci

Průmyslové aplikace solenoidových ventilů pokrývají široké spektrum od jednoduchých uzavíracích funkcí až po komplexní směšovací procesy. Mezi nejčastější oblasti patří:

• Pneumatika – řízení pohybu pístů a pohonů prostřednictvím stlačeného vzduchu, často ve vazbě na válce splňující normy ISO 15552, ISO 6431 či VDMA 24562.
• Hydraulika – regulace průtoku olejových médií pod vysokým tlakem v těžkých strojích, kde je vyžadována vysoká mechanická odolnost.
• Chemický průmysl – dávkování přesného objemu kapalin díky rychlé odezvě ventilu, která zajišťuje vysokou opakovatelnost procesů.
• Potravinářství – využití ventilů v sanitárním provedení, které splňují hygienické standardy pro bezpečný průtok potravinářských médií.

Odborná rada: Při výběru konkrétního provedení vždy kontrolujte technické parametry napětí, maximálního pracovního tlaku a chemickou kompatibilitu těsnění. Častá chyba: instalace standardního ventilu do systému s agresivním médiem, což vede k rychlé degradaci těsnění a následné netěsnosti systému. Tento komponent se hodí pro provozy vyžadující rychlou reakci a vysokou frekvenci spínání, naopak není vhodný pro systémy s vysokou viskozitou kalných kapalin, kde hrozí ucpání vnitřních kanálků a zablokování pohybu jádra.

Otázka: Jak solenoidový ventil reaguje na elektrický impuls?

Solenoidový ventil reaguje na elektrický impuls okamžitým vytvořením elektromagnetického pole v cívce. Toto pole přitáhne nebo posune jádro ventilu, čímž dojde k otevření či uzavření průtoku média bez potřeby dalších mechanických převodů.

Otázka: Proč jsou u pneumatických aplikací důležité normy ISO 15552 a ISO 6431?

Tyto normy definují přesné rozměry, montážní parametry a konstrukční požadavky na pneumatické válce a související ventily. Dodržení těchto standardů zaručuje vzájemnou kompatibilitu komponentů od různých výrobců a zajišťuje spolehlivost v průmyslových systémech.

Časté dotazy k principu a funkci solenoidového ventilu

Otázka: Jak funguje solenoidový ventil?

Solenoidový ventil funguje tak, že elektromagnetická cívka při průchodu elektrického proudu vytvoří magnetické pole, které posouvá ventilové sedlo a tím otevírá nebo zavírá průtok média.

Otázka: Jak změřit solenoid?

K měření solenoidu použijte multimetr nastavený na měření odporu; normální hodnota odporu cívky bývá mezi 20 a 50 ohmy, přičemž měření solenoidu přímo ověřuje funkčnost ventilu.

Otázka: Co jsou solenoidy?

Solenoidy jsou elektromagnetické cívky, které při průchodu proudu vytvářejí magnetické pole, jež pohybuje mechanickým prvkem, například ventilovým sedlem.

Otázka: Jak funguje ventil?

Ventil reguluje průtok média mechanickým otevíráním nebo zavíráním průchodu, může být ovládán manuálně nebo elektromagneticky, jako u solenoidového ventilu.

Otázka: Jaký je rozdíl mezi přímo-činným a nepřímým solenoidovým ventilem?

Přímo-činný ventil je ovládán přímo elektromagnetem, zatímco nepřímý využívá tlak média k otevření nebo zavření ventilu.

Otázka: Jaké jsou pracovní teploty solenoidových ventilů?

Pracovní teploty solenoidových ventilů obvykle dosahují až do 80 °C, což určuje vhodnost pro různé průmyslové aplikace.

Otázka: Jak správně instalovat solenoidový ventil?

Instalace by měla zajistit správné elektrické připojení a orientaci podle směru průtoku, neboť správná instalace přímo ovlivňuje životnost ventilu.

Otázka: Jaké chyby nejčastěji vznikají při použití solenoidového ventilu?

Častá chyba spočívá v zanesení média nečistotami, což blokuje pohyb sedla; instalace se hodí pro čistá média, nikoliv pro silně znečištěné suspenze.

Otázka: Co je princip funkce solenoidového ventilu?

Princip funkce spočívá ve vytváření magnetického pole elektromagnetickou cívkou, které posouvá ventilové sedlo a tím ovládá průtok média.

Otázka: Jak zjistit funkčnost solenoidového ventilu?

Funkčnost lze ověřit měřením odporu cívky multimetrem a testem otevírání ventilu při přivedení elektrického napětí.

Otázka: Jak solenoidový ventil reaguje na elektrický impuls?

Na elektrický impuls cívka vytvoří magnetické pole, které přitáhne ventilové sedlo a umožní průtok média, po skončení impulsu se ventil uzavře.

Otázka: Jak pracuje solenoidový ventil 230V?

Solenoidový ventil na 230 V střídavého proudu ovládá otevření a zavření průtoku média pomocí elektromagnetické cívky napájené touto hodnotou napětí.

Otázka: Jaké jsou hlavní části solenoidového ventilu?

Hlavní části jsou elektromagnetická cívka, ventilové sedlo, těleso ventilu a pružina vracející ventil do výchozí polohy.

Otázka: Co je to elektromagnetická cívka?

Elektromagnetická cívka je vinutí drátu, které při průchodu elektrického proudu vytváří magnetické pole potřebné k ovládání ventilu.

Otázka: Jaké jsou typy solenoidových ventilů?

Základní typy ventilů jsou přímo-činné, nepřímé a servoventily, které se liší technickými parametry a způsobem ovládání v průmyslových aplikacích.
