Jak bezpečně připojit třífázovou zásuvku s uzemněním a schématem
Správné zapojení třífázové zásuvky s uzemněním vyžaduje přesné dodržení elektrických norem a správný průřez vodičů. Bezpečnost zajišťuje nejen kvalitní jištění zásuvky, ale také správné provedení uzemnění podle schématu. Dodržení těchto pravidel minimalizuje riziko poruch i úrazu elektrickým proudem.
🔍 Nejdůležitější fakta
- Třífázová zásuvka se připojuje pomocí pěti vodičů: tři fáze (L1, L2, L3), nulový vodič (N) a ochranný vodič (PE).
- Průřez vodičů se obvykle volí mezi 2,5 mm² a 6 mm² podle výkonu a délky vedení.
- Odizolování vodičů by mělo být dlouhé 10-12 mm pro bezpečné zapojení.
- Pevné utažení svorek šrouby s momentem 2,5-3 Nm zajišťuje bezpečný kontakt.
- Po instalaci je nutné změřit ochranu, spojitost a polaritu, nelze se spoléhat jen na vizuální kontrolu.
Jak bezpečně připojit třífázovou zásuvku s uzemněním krok za krokem
Třífázovou zásuvku s uzemněním připojíte bezpečně podle schématu pomocí pěti vodičů: tří fází L1, L2, L3, nulového vodiče N a ochranného vodiče PE. Odizolování vodičů by mělo být přesně 10-12 mm a svorky zásuvky se dotahují momentem 2,5-3 Nm. Po zapojení je nezbytné provést kontrolu polarity a spojitosti, aby byla zajištěna bezpečnost elektrické instalace.
Příprava a bezpečnostní opatření
Před samotným zapojením třífázové zásuvky vypněte hlavní jistič a vždy ověřte nepřítomnost elektrického napětí pomocí multimetru nebo zkoušečky. Používejte pouze izolované nástroje a pracujte v suchém prostředí, abyste minimalizovali riziko úrazu elektrickým proudem. Bezpečnost je při zapojení třífázové zásuvky zásadní, protože nesprávné připojení může poškodit zařízení nebo ohrozit život.
Odizolování a příprava vodičů
Odizolujte každý vodič na délku 10-12 mm podle platné ČSN normy, přičemž zachovejte neporušenou izolaci zbytku kabelu, aby nedocházelo ke zkratům. Barevné značení vodičů usnadňuje správné zapojení: hnědá, černá a šedá představují fáze L1, L2, L3, modrá je nulový vodič N a zelenožlutá ochranný vodič PE. Dodržení barevného kódu je klíčové pro kontrolu polarity a bezpečnost instalace.
Připojení vodičů ke svorkám zásuvky

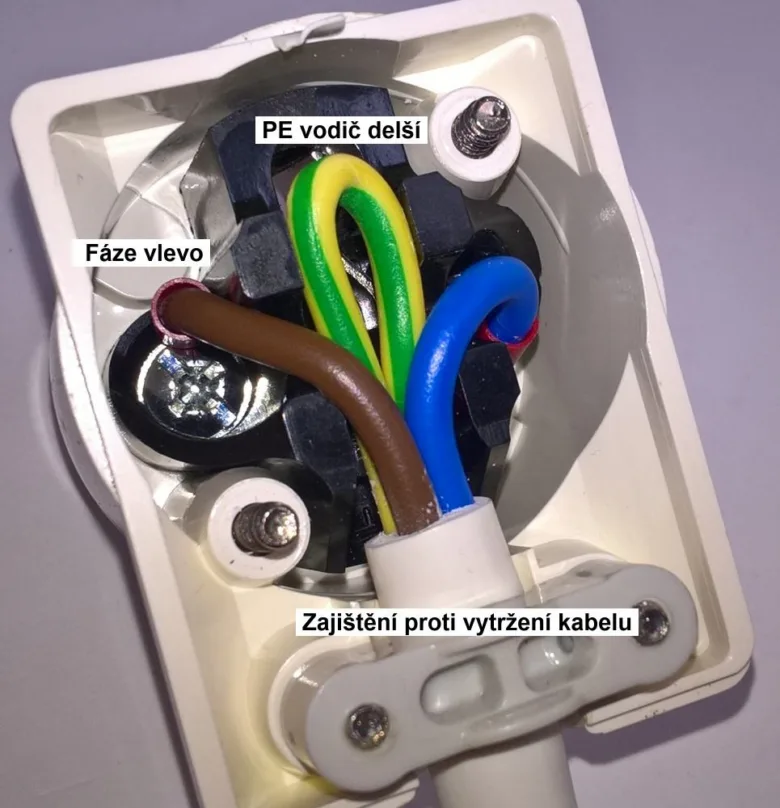

Fázové vodiče L1, L2 a L3 připojte ke svorkám zásuvky označeným příslušně L1, L2, L3. Nulový vodič N připojte ke svorce N a ochranný vodič PE ke svorce označené PE. Svorky dotažte momentem 2,5-3 Nm, což zajistí pevné a bezpečné spojení. Po dokončení zapojení proveďte kontrolu polarity a jištění zásuvky, abyste zajistili správné a bezpečné fungování celé instalace.
- Vypnutí jističe – zajistěte úplné odpojení napětí
- Kontrola napětí – ověřte nulový stav pomocí multimetru
- Odizolování vodičů – 10-12 mm podle barevného značení
- Připojení vodičů – podle označení L1, L2, L3, N, PE ke svorkám
- Dotahování svorek – moment 2,5-3 Nm pro pevné spoje
- Kontrola polarity a spojitosti – ověřte správné zapojení a bezpečnost
Tip: Častá chyba při zapojení třífázové zásuvky je nesprávné odizolování vodičů, které může způsobit špatný kontakt nebo zkrat. Ujistěte se, že vodiče nejsou odizolované příliš dlouho a izolace zbytku kabelu zůstává neporušená. Tento návod se hodí pro běžné domácí i průmyslové instalace, ale není vhodný pro instalace s nestandardním jištěním nebo speciálními ochranami, kde je třeba konzultace s odborníkem.
Jak vybrat vhodný průřez vodičů a jištění pro třífázovou zásuvku
Pro správné a bezpečné zapojení třífázové zásuvky je klíčový výběr vhodného průřezu vodičů a odpovídající jištění zásuvky. Tyto parametry ovlivňují nejen bezpečnost elektrické instalace, ale i spolehlivost a životnost zařízení. Délka kabelu navíc nesmí překročit doporučenou hranici, aby se zabránilo přehřívání a ztrátám napětí.
Výběr průřezu vodičů podle výkonu
Průřez vodičů musí odpovídat výkonu spotřebiče připojeného k zásuvce a bezpečnostním normám. Pro zapojení třífázové zásuvky s 4 vodiči a uzemněním se u zásuvek jištěných do 16 A používá průřez 2,5 mm². Pokud je jištění 32 A, doporučuje se minimálně 4 mm², a pro jištění 63 A pak minimálně 6 mm². Správný průřez vodičů zajišťuje bezpečné vedení proudu bez rizika přehřívání nebo poruch v instalaci.
Doporučené jištění zásuvky
Jističe zásuvky se volí podle výkonu spotřebiče i délky kabelu. Nejčastěji se používají jističe 16 A, 32 A a 63 A. Starší zásuvky v sítích TN-C, jištěné 10 A, nejsou vhodné pro moderní spotřebiče, protože nemají dostatečnou kapacitu a bezpečnost. Jištění zásuvky musí být vždy sladěné s průřezem vodičů, aby se předešlo nebezpečným situacím, jako jsou zkraty nebo přetížení.
Délka kabelu a riziko přehřívání
Délka kabelu je dalším kritickým faktorem pro bezpečnost instalace. Kabel k třífázové zásuvce by neměl přesáhnout 30 metrů, protože delší vedení zvyšuje odpor, což vede k přehřívání a vyšším ztrátám napětí. Nadměrná délka tedy ohrožuje bezpečnost a funkčnost celé elektrické instalace.
| Jistič zásuvky | Doporučený průřez vodičů | Maximální délka kabelu |
|---|---|---|
| 16 A | 2,5 mm² | 30 m |
| 32 A | 4 mm² | 30 m |
| 63 A | 6 mm² | 30 m |
Tip: Při zapojení třífázové zásuvky vždy proveďte kontrolu polarity a uzemnění zásuvky, abyste předešli nebezpečí úrazu elektrickým proudem. V případě pochybností doporučuji konzultovat instalaci s kvalifikovaným elektrikářem.
Jak zapojit uzemnění a ochranný vodič PE
Správné zapojení uzemnění a ochranného vodiče PE je klíčové pro bezpečnost elektrické instalace třífázové zásuvky. Ochranný vodič PE, který má zelenožlutou izolaci, se připojuje ke svorce označené symbolem uzemnění (⊥). Dodržení platných norem a kontrola parametrů uzemnění zajišťují ochranu před nebezpečným elektrickým proudem.
Význam uzemnění pro bezpečnost
Uzemnění slouží k ochraně uživatelů před úrazem elektrickým proudem tím, že odvádí případný poruchový proud přímo do země. Ochranný vodič PE propojuje kovové části zařízení se zemnícím systémem, což minimalizuje riziko zásahu elektrickým proudem při poruše izolace nebo zkratu. Proto je správné uzemnění zásuvky nezbytnou součástí bezpečné elektrické instalace.
Normy a měření odporu uzemnění
Podle normy ČSN EN 60364 nesmí odpor uzemnění překročit hodnotu 0,3 Ω. Tento limit zajišťuje dostatečný odváděcí proud a účinnou ochranu proti úrazu. Měření odporu uzemnění se provádí po instalaci zásuvky a pravidelně při revizích elektrických zařízení. Pro jak zapojit třífázovou zásuvku s 4 vodiči a uzemněním je nutné věnovat pozornost i správnému průřezu vodičů a jištění zásuvky, aby byla zajištěna maximální bezpečnost celé elektrické instalace.
- Ochranný vodič PE vždy připojte ke svorce s označením uzemnění (⊥).
- Zkontrolujte, že uzemnění odpovídá normě ČSN EN 60364.
- Měřte odpor uzemnění na hodnotu max. 0,3 Ω.
- Dodržujte správný průřez vodičů a správné jištění zásuvky.
Bezpečnostní postupy a specifika instalace třífázové zásuvky
Při zapojení třífázové zásuvky je bezpečnost klíčová. Správný postup zahrnuje několik kroků, které minimalizují riziko úrazu elektrickým proudem a zajistí správnou funkci zásuvky v souladu s normami.
Základní bezpečnostní opatření
Před zahájením instalace vždy vypněte hlavní jistič, aby byla zajištěna nepřítomnost napětí v obvodu. Ověření absence napětí pomocí vhodného testeru je nezbytné pro bezpečnost práce. Používejte výhradně izolované nástroje, které chrání před průnikem elektrického proudu, a pracujte v suchém prostředí. Kontrola polarity a jištění zásuvky po dokončení zapojení patří k základním bezpečnostním krokům, které zabrání poškození zařízení nebo nebezpečným situacím.
Rozdíly mezi průmyslovými a domácími instalacemi
Průmyslové instalace vyžadují robustnější materiály a větší průřezy vodičů, protože často přenášejí vyšší proudy a musí odolávat náročnějším podmínkám. Typický průřez vodičů v průmyslu bývá kolem 4 až 10 mm², zatímco v domácích instalacích se používají vodiče o průřezu 2,5 mm². Kromě standardního jištění zásuvky průmyslové instalace často využívají speciální ochranná zařízení, jako jsou proudové chrániče a tepelná relé. Tyto prvky zvyšují bezpečnost elektrické instalace a chrání před přetížením a zkraty. Výsledkem je odlišný přístup k zapojení třífázové zásuvky v průmyslu, kde se klade větší důraz na spolehlivost a trvanlivost celé soustavy.
Tip: Při instalaci v domácím prostředí je důležité nepřekračovat doporučené průřezy vodičů a správně zajistit uzemnění zásuvky, aby se zabránilo častým chybám při zapojení třífázové zásuvky s uzemněním.
Jak provést kontrolu a měření po instalaci třífázové zásuvky
Po instalaci třífázové zásuvky s uzemněním je nezbytné provést důkladnou kontrolu a měření, která zajistí bezpečnost a správnou funkci celé elektrické instalace. Vizuální kontrola nestačí, proto je nutné použít specializovaný měřicí přístroj pro ověření klíčových parametrů.
Měření ochrany a spojitosti
Pro správné zapojení třífázové zásuvky je zásadní změřit spojitost vodičů, zejména ochranného vodiče (PE), a provést měření ochrany proti úrazu elektrickým proudem. Pomocí měřicího přístroje ověříte, že odpor uzemnění nepřekračuje hodnotu 0,3 Ω, což je limit dle platných norem. Nedodržení této hodnoty může znamenat ohrožení bezpečnosti uživatele a nesprávnou funkci jištění zásuvky. Spojitost vodičů musí být bez přerušení, aby byl zajištěn správný průřez vodičů a elektrický kontakt.
Kontrola polarity a správného zapojení
Kontrola polarity při připojení třífázové zásuvky s 4 vodiči a uzemněním je klíčová pro bezpečnost elektrické instalace. Pomocí měřicího přístroje ověřte správné přiřazení jednotlivých fází (L1, L2, L3), nulového vodiče (N) a ochranného vodiče (PE). Nesprávné zapojení vodičů může způsobit poruchu zařízení nebo vážné nebezpečí úrazu elektrickým proudem. Při tomto kroku doporučuji věnovat zvláštní pozornost i správnému jištění zásuvky podle schématu zapojení, aby instalace odpovídala technickým předpisům a normám.
- odpor uzemnění nesmí překročit 0,3 Ω
- měření ochrany se provádí pomocí měřicího přístroje
- kontrola polarity zajišťuje bezpečné a správné zapojení vodičů
Časté chyby a rizika při zapojení třífázové zásuvky
Nejčastější chybou při zapojení třífázové zásuvky je záměna fázových vodičů (L1, L2, L3) s nulovým vodičem (N). Taková chyba způsobuje nesprávnou funkci zařízení, přehřívání vodičů a výrazně zvyšuje riziko úrazu elektrickým proudem. Například připojení modrého vodiče (N) na svorku L může vést k nebezpečnému zpětnému napětí 230 V na nulovém vodiči.
Chybějící nebo nesprávně připojený ochranný vodič PE (zelenožlutý) eliminuje ochranu proti úrazu při poruše izolace. V sítích TN-C-S a TN-S je vodič PE veden samostatně a musí být pevně připojen ke svorce s označením uzemnění (⊥). Absence nebo špatné připojení PE může vést k nebezpečnému dotykovému napětí a zvýšenému riziku úrazu.
Nedotažení svorek vede k uvolnění vodičů, zvýšení přechodového odporu a následnému přehřívání kontaktů. Šrouby svorek je nutné dotáhnout momentem 2,5 až 3 Nm podle ČSN 33 2000-5-54, aby bylo zajištěno bezpečné a trvalé spojení. Nedostatečné utažení je častou příčinou vzniku požáru v elektrických instalacích.
Poškození izolace vodičů během odizolování nebo montáže zvyšuje riziko zkratu a poruchy elektrické instalace. Doporučená délka odizolování je 10-12 mm, aby nedošlo k poškození měděného jádra ani izolace. Použití nevhodných nástrojů nebo příliš dlouhé odizolování může vést k mechanickému poškození vodiče.
Nedodržení správného průřezu vodičů snižuje jistotu jištění zásuvky a vede k přehřívání kabelů. Pro třífázové zásuvky se běžně používají průřezy vodičů od 2,5 mm² do 6 mm² v závislosti na zatížení a délce vedení. Pro jištění 16 A je doporučen minimální průřez 2,5 mm², u vyšších proudů (32 A, 63 A) se volí odpovídající větší průřezy. Příliš tenké vodiče mohou způsobit přehřátí a degradaci izolace.
Častá chyba: použití vodičů s nevhodným průřezem nebo kombinace vodičů měděných a hliníkových bez odborného posouzení může vést k nadměrnému odporu a riziku požáru.
Pro koho se to hodí: Tento návod je vhodný pro instalace v nových nebo modernizovaných elektrických rozvodech s oddělenými vodiči PE a N v sítích TN-S nebo TN-C-S.
Pro koho NE: Není určen pro starší instalace s kombinovaným vodičem PEN v sítích TN-C, kde platí odlišná pravidla a vyžaduje se odborná revize a případná rekonstrukce.
Dodržení správného zapojení vodičů, utažení svorek, použití odpovídajících průřezů a ověření polarity pomocí měřicích přístrojů je nezbytné pro bezpečný provoz třífázové zásuvky s uzemněním. Nepodceňujte pravidelné revize podle ČSN EN 60364 a kontrolu uzemnění s maximálním odporem 0,3 Ω.
FAQ: Časté dotazy k připojení třífázové zásuvky s uzemněním
Otázka: Jak připojit třífázovou zásuvku krok za krokem?
Odizolujte vodiče na 10-12 mm, připojte fáze L1 (hnědá), L2 (černá), L3 (šedá) ke svorkám, nulový vodič (modrý) ke svorce N a ochranný vodič (zelenožlutý) ke svorce PE. Svorky dotažte momentem 2,5-3 Nm.
Otázka: Jaký průřez vodičů je vhodný pro třífázovou zásuvku?
Pro zásuvky jištěné 16 A použijte vodiče o průřezu 2,5 mm², pro 32 A od 4 mm², pro 63 A minimálně 6 mm².
Otázka: Jak správně zapojit uzemnění zásuvky?
Ochranný vodič PE připojte ke svorce označené symbolem uzemnění (⊥). Odpor uzemnění nesmí překročit 0,3 Ω podle normy ČSN EN 60364.
Otázka: Jaké bezpečnostní opatření je třeba dodržet při zapojení zásuvky?
Před prací vypněte hlavní jistič, ověřte nepřítomnost napětí, používejte izolované nástroje a dodržujte platné normy.
Otázka: Jak zkontrolovat správnou polaritu třífázové zásuvky?
Použijte tester polarity po zapojení a ověřte, že fáze, nulový a ochranný vodič jsou správně přiřazeny.
Otázka: Co dělat, když zjistím zahřívání zásuvky?
Okamžitě zásuvku přestaňte používat, odpojte spotřebič a vyhledejte odbornou kontrolu elektrikáře.
Otázka: Jak dlouhý kabel mohu použít pro třífázovou zásuvku?
Maximální doporučená délka kabelu je 30 metrů, aby se předešlo přehřívání a ztrátám napětí.
Otázka: Jaké jsou nejčastější chyby při zapojení třífázové zásuvky?
Záměna vodičů L a N, špatné připojení PE, nedotažení svorek a poškození izolace jsou nejčastější chyby.
Otázka: Lze ze 3fázové zásuvky udělat dvě samostatné zásuvky?
Ano, ale je nutné dodržet správné rozdělení fází a jištění podle platných norem.
Otázka: Jak připojit třífázovou zásuvku v průmyslovém prostředí?
Použijte robustnější materiály, větší průřezy vodičů a dodržujte specifické bezpečnostní normy průmyslových instalací.
Otázka: Jaký je správný postup odizolování vodičů?
Odizolujte vodiče na délku 10-12 mm, aby byla zachována izolace zbytku kabelu a zamezilo se poškození.
Otázka: Jak propojit zásuvky mezi sebou v třífázové síti?
Zásuvky se propojují podle správného pořadí fází L1, L2, L3, s odděleným nulovým a ochranným vodičem PE.
Otázka: Jak zapojit třífázovou zásuvku s LED kontrolkou a uzemněním?
Zapojte fázové vodiče, nulový vodič a ochranný vodič PE podle schématu, LED kontrolka se připojuje paralelně k fázím přes vhodný rezistor.
Otázka: Jaká je norma pro připojení třífázové zásuvky?
Norma ČSN EN 60364 stanovuje požadavky na uzemnění, jištění a bezpečnost připojení třífázových zásuvek.
Otázka: Jak postupovat při rekonstrukci starších instalací s vodičem PEN?
Zkontrolujte průřez vodiče PEN, který musí být minimálně 10 mm² mědi, a případně upravte instalaci podle moderních norem.
