Princip a konstrukce mechanismu splachování WC zařízení

Správně fungující splachovací mechanismus do WC využívá fyzikální princip podtlaku a gravitace k rychlému odplavení obsahu mísy. Konstrukce nádržky sestává z napouštěcího ventilu regulujícího hladinu vody a vypouštěcího systému, který při stisknutí tlačítka uvolní přesně odměřený objem kapaliny do mísy.

Princip fungování splachovacího mechanismu WC

Splachovací mechanismus do WC pracuje na principu rychlého gravitačního výtoku vody ze splachovací nádržky do toaletní mísy. Jakmile stisknete ovládací tlačítko, uvolní se klapka ve dně nádržky a umožní náhlý průtok objemu vody, který následně odplavuje odpad z mísy do kanalizačního potrubí. Celý proces splachování trvá obvykle 3 až 5 sekund, během kterých do toaletní mísy proteče 6 až 10 litrů vody.

Konstrukce mechanismu využívá hydrostatického tlaku vytvořeného sloupcem vody v nádržce o standardních rozměrech přibližně 30 až 40 cm na výšku a 15 až 20 cm na hloubku. Pokud máte starý splachovací systém, možná zaznamenáváte nižší efektivitu nebo protékání, což často řeší výměna vypouštěcího ventilu WC Alcaplast. Moderní toalety využívají dvoutlačítkové splachování, které umožňuje regulovat spotřebu vody volbou mezi menším objemem 3 litry nebo větším objemem 6 litrů. Po vyprázdnění nádržky se klapka vlastní vahou uzavře a napouštěcí ventil WC začne nádržku opět plnit až do nastavené hladiny 6 až 9 litrů. Správné pochopení této konstrukce je klíčové pro diagnostiku závad, jako je například neustálé protékání nebo hlučné napouštění vody při tlaku v řadu 0,1 až 0,6 MPa.

Odborná rada: Při kontrole funkčnosti si dejte pozor na usazený vodní kámen v těsnění klapky, který je nejčastější příčinou nedovírání ventilu a následných ztrát vody. Tento systém je ideální pro běžné domácnosti, ale není vhodný pro instalace v místech s extrémně nízkým tlakem vody v řadu, kde by napouštění trvalo nepřiměřeně dlouho.

Technické parametry splachovacího systému

Častá chyba: při údržbě zapomínáte na kontrolu těsnění klapky, které by mělo být z preventivních důvodů vyměněno po 1 až 2 letech provozu. Pokud zaznamenáte protékání, vždy nejdříve uzavřete přívod vody a očistěte mechanismus od usazenin, než přistoupíte k výměně celého ventilu.

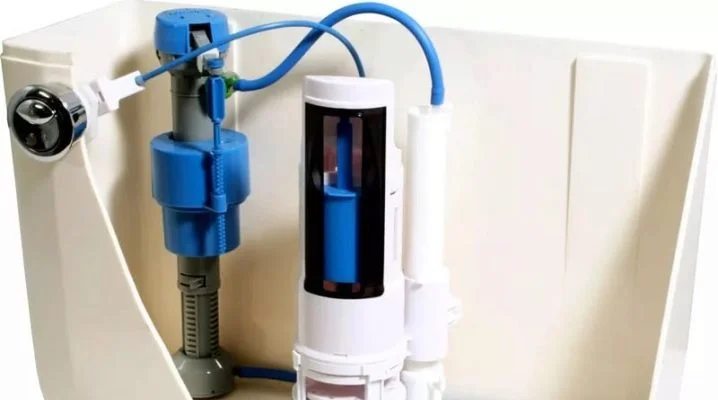

Konstrukce a hlavní části splachovacího mechanismu WC

Konstrukce splachovacího zařízení WC se skládá z několika vzájemně propojených komponent, které zajišťují napouštění, udržování hladiny a vypouštění vody. Tento systém využívá fyzikální principy hydrauliky k uvolnění definovaného objemu vody, což je základem hygienického provozu moderních toalet.

Rozměry a kapacita nádržky WC

Standardní splachovací nádržka WC disponuje rozměry přibližně 30 až 40 cm na výšku, 35 cm na šířku a 15 až 20 cm na hloubku. Tato konstrukce je navržena tak, aby pojmula optimální objem vody v rozmezí 6 až 9 litrů. Uvnitř nádržky je umístěn napouštěcí ventil WC, který spolupracuje s plovákovým mechanismem pro zajištění správné hladiny. Pokud uvažujete o modernizaci, výměna vypouštěcího ventilu WC Alcaplast často vyžaduje kontrolu kompatibility s těmito vnitřními rozměry a typem přívodu vody, který využívá hadice o průměru 1/2 nebo 3/8 palce.

Funkce plovákového ventilu v konstrukci splachovacího mechanismu

Plovákový ventil je nezbytnou součástí, která reguluje přívod vody do nádržky při tlaku v řádu 0,1 až 0,6 MPa. Správné nastavení hladiny vody pomocí šroubu nebo posuvného plováku přímo ovlivňuje celkovou spotřebu vody WC. Typy plovákových ventilů se liší podle způsobu uzavírání přívodu, ale princip zůstává stejný: při dosažení definované hladiny ventil mechanicky uzavře přívod.

Odborná rada: Častá chyba při údržbě spočívá v ponechání příliš vysoké hladiny, která vede k neustálému přetékání vody do přepadové trubky, což zvyšuje spotřebu a způsobuje hluk.

Ovládání klapky tlačítkem a její role v konstrukci

Klapka představuje koncový bod, který po aktivaci tlačítkem splachování uvolní cestu vodě do mísy. Tento splachovací mechanismus do WC umožňuje efektivní spláchnutí během 3 až 5 sekund, přičemž doba spláchnutí je přímo závislá na průtoku a objemu vypouštěné vody. U moderních systémů, jako je dvoutlačítkové splachování, oprava vyžaduje pochopení propojení mezi tlačítkem a mechanismem klapky, což umožňuje volbu mezi 3 litry pro částečné a 6 litry pro plné spláchnutí.

• Nádržka WC obsahuje plovákový ventil pro regulaci hladiny v rozmezí 6 až 9 litrů.
• Tlačítko splachování aktivuje klapku, která vypouští vodu do mísy během 3 až 5 sekund.
• Přívod vody je řízen plovákem, což zajišťuje stálý objem v nádržce a prevenci přetečení.
• Přetokový systém s gumovým ventilem odvádí přebytečnou vodu přímo do kanalizace při poruše plováku.

Odborná rada: Pokud starý splachovací systém vykazuje netěsnost, nejdříve zkontrolujte těsnění klapky, nikoliv pouze samotný ventil. Tento postup se hodí pro běžné uživatele, kteří chtějí eliminovat protékání, zatímco složitější opravy ventilů nebo výměnu celého mechanismu doporučuji svěřit odborníkům.

Otázka: Pro koho je vhodná výměna splachovacího mechanismu svépomocí?

Tato činnost se hodí pro technicky zdatné uživatele, kteří mají přístup k uzavíracímu ventilu vody a disponují základním nářadím pro demontáž nádržky. Pro uživatele se starými, atypickými systémy nebo v případě komplikovaných instalací s bočním přívodem vody, kde hrozí riziko poškození těsnění, doporučuji odborný servis.

Plovákový ventil a jeho nastavení

Plovákový ventil je klíčovou součástí, která reguluje přívod vody do splachovací nádržky a zajišťuje její automatické uzavření po dosažení požadované hladiny. Pochopení toho, jak je konstrukčně řešen mechanismus splachování v toaletní nádržce, vám umožní snadno provádět údržbu a optimalizovat objem vody.

Typy plovákových ventilů a jejich vlastnosti

Na trhu se setkáte především s bočními a spodními napouštěcími ventily. Boční plovákový ventil s mechanickým ramenem je robustní, ale vyžaduje více prostoru v nádržce, což může komplikovat výměnu vypouštěcího ventilu WC Alcaplast. Moderní spodní napouštěcí ventil WC pracuje tišeji a disponuje kompaktním plovákem, který se pohybuje vertikálně po těle ventilu. Výhodou spodních typů je snadná instalace, zatímco nevýhodou může být náchylnost k usazování vodního kamene u levnějších modelů. Správně pochopit konstrukci splachovacího mechanismu na WC znamená vědět, že plovák musí mít kolem sebe vždy dostatek volného prostoru pro volný pohyb.

Nastavení hladiny a objemu vody

Výška hladiny přímo určuje objem vody použitý při jednom spláchnutí, což přímo ovlivňuje vaši úsporu vody WC. Nastavení výšky plováku provedete následovně:

1. Demontáž krytu – sejměte ovládací tlačítko a sundejte víko nádržky pro přístup k ventilu.
2. Identifikace ovládání – najděte šroub nebo posuvný jezdec na rameni plováku, který určuje vypínací polohu.
3. Nastavení šroubem – otáčením šroubu měňte polohu plováku směrem dolů pro menší objem nebo nahoru pro větší objem vody.
4. Ověření funkce – napusťte nádržku a zkontrolujte, zda ventil uzavře přívod vody cca 2 cm pod hranou přepadové trubky.

Odborná rada: Častou chybou je příliš vysoké nastavení, kdy voda neustále vytéká do odpadu přepadovou trubkou. Tento systém se hodí pro běžné domácnosti, avšak pro velmi starý splachovací systém s nízkým tlakem doporučuji volit ventily s větší průtočností.

Dvojité splachování a jeho princip

Moderní splachovací nádržka využívá systém, který efektivně reguluje objem vody při každém použití. Dvojité splachování, známé také jako dvoutlačítkové, umožňuje uživateli volit mezi vypuštěním menšího objemu vody (obvykle 3 litry) nebo celého obsahu nádržky (standardně 6 litrů). Jak funguje dvoutlačítkové splachování a jak je mechanicky řešeno, spočívá v odděleném ovládání vypouštěcího ventilu, kdy stisk konkrétního tlačítka aktivuje zdvihový mechanismus o různé výšce.

Tento systém přináší zásadní ekonomické výhody pro domácnost. Úspora vody při splachování dosahuje při běžném provozu až 50 % objemu proti starším systémům.

Ekonomické a provozní přínosy

• Snížení spotřeby vody: Volba mezi 3 a 6 litry optimalizuje průtok vody v odpadním potrubí.
• Nižší náklady: Menší spotřeba vody přímo snižuje fakturované částky za vodné a stočné.
• Snadná údržba: Dvoutlačítkové splachování oprava je díky modulární konstrukci, jako je výměna vypouštěcího ventilu WC Alcaplast, proveditelná i svépomocí.

Odborná rada: Při výměně za moderní systém vždy zkontrolujte i napouštěcí ventil WC, aby správně uzavíral přívod vody a nedocházelo k jejímu zbytečnému úniku do mísy. Tento systém se hodí pro běžné domácnosti, zatímco pro veřejné prostory s vysokou frekvencí doporučuji spíše robustnější řešení s antivandal úpravou. Častá chyba: při instalaci nového mechanismu do starého typu nádržky bývá problémem nesouosost tlačítek, proto vždy pečlivě vyměřte středový otvor ve víku splachovací nádržky.

Vliv přívodního tlaku vody a instalace

Správná funkce, kterou disponuje mechanismus splachování WC, přímo závisí na stabilitě přívodního tlaku vody. Ideální provozní rozsah pro napouštěcí ventil WC se pohybuje v hodnotách mezi 0,1 a 0,6 MPa. Pokud tlak v potrubí dlouhodobě překračuje horní hranici, dochází k nadměrnému namáhání těsnění a plastových komponentů, což zkracuje životnost celého systému.

Při instalaci nového zařízení, jako je výměna vypouštěcího ventilu WC Alcaplast, vždy zkontrolujte aktuální tlak v rozvodech. Pokud naměříte hodnoty nad 0,6 MPa, doporučuji do systému zařadit redukční ventil, který ochrání splachovací nádržku před netěsnostmi a hlučným napouštěním.

• Vysoký přívodní tlak vody může způsobit trvalé poškození plovákového mechanismu.
• Redukční ventil účinně snižuje přívodní tlak vody na bezpečnou provozní úroveň.
• Správná instalace zahrnuje také kontrolu těsnosti všech spojů po připojení na řad.
• Starý splachovací systém často trpí vlivem kolísavého tlaku více než moderní modely.

Odborná rada: Častá chyba při montáži spočívá v ignorování tlaku vody, což vede k selhání ventilu již po několika měsících provozu. Tato instalace se hodí pro standardní bytové rozvody, ale není vhodná pro systémy s vysokotlakými čerpadly bez předřazené regulace tlaku.

Materiály a životnost splachovacího mechanismu

Hlavní konstrukční části, které tvoří splachovací mechanismus do WC, jsou zhotoveny z technických plastů, konkrétně z polypropylenu a ABS plastů. Tyto materiály zajišťují potřebnou pružnost a odolnost vůči agresivním přísadám v čisticích prostředcích. Pro namáhané spoje a závitové části se využívá mosaz a nerezová ocel, které výrazně zvyšují mechanickou odolnost a prodlužují celkovou životnost systému. Pokud chcete správně pochopit konstrukci splachovacího systému WC, zaměřte se na pohyblivé spoje, kde právě kombinace kovu a plastu předchází předčasnému opotřebení.

Životnost klapky, která ovládá vypouštění vody, se v běžném provozu pohybuje v rozmezí 1 až 2 roky. Po této době dochází k únavě materiálu nebo usazování vodního kamene, což vyžaduje servisní zásah. Častá chyba spočívá v ignorování prvotních příznaků netěsnosti, kdy protékající voda zbytečně zvyšuje náklady. Výměna vypouštěcího ventilu WC Alcaplast nebo oprava systému dvoutlačítkového splachování jsou úkony, které při použití kvalitních náhradních dílů obnoví plnou funkčnost.

Odborná rada: Pravidelně kontrolujte těsnění u napouštěcího ventilu WC, neboť i drobná nečistota na gumovém sedle může způsobit neustálé napouštění vody do splachovací nádržky. Tento postup je vhodný pro každého, kdo chce předejít havárii, avšak pro uživatele s velmi tvrdou vodou doporučuji častější kontrolu usazenin, než je běžný interval.

Údržba, opravy a moderní technologie splachovacích systémů

Pravidelná údržba splachovacího mechanismu do WC prodlužuje životnost celého systému a předchází zbytečným únikům vody. Správně provedená údržba zahrnuje čištění těsnění a kontrolu klapky, což jsou součásti, které vlivem usazenin vodního kamene ztrácejí svou těsnost.

Diagnostika běžných poruch splachovacího mechanismu

Netěsnost klapky poznáte podle neustálého protékání vody do mísy, zatímco přetečení nádržky značí špatně seřízený napouštěcí ventil WC. Hlučnost mechanismu při napouštění často způsobuje zanesené sítko nebo opotřebované gumové těsnění. Při opravných pracích se zaměřte na tyto postupy:

1. Uzavření rohového ventilu – zastavte přívod vody před jakoukoliv manipulací s vnitřkem nádržky.
2. Demontáž splachovacího tlačítka – odšroubujte krycí desku a vyjměte ovládací mechanismus pro přístup k ventilům.
3. Očištění těsnění – odstraňte usazený vodní kámen z gumových částí pomocí slabého roztoku octa.
4. Výměna vypouštěcího ventilu WC Alcaplast – pokud těsnění po vyčištění stále protéká, vyměňte celý modul za nový typ.

Odborná rada: Častá chyba spočívá v přílišném utahování plastových matic, které mohou prasknout. Starý splachovací systém se vyplatí kompletně nahradit moderním dvoutlačítkovým modelem, který zajistí výraznou úsporu vody.

Pokročilé technologie v moderních splachovacích systémech

Moderní technologie zahrnují bezdotykové ovládání a elektronické ventily, které zvyšují hygienický standard. Tyto systémy se hodí pro veřejné prostory a moderní domácnosti, pro které je klíčový komfort. Pro starší objekty s nízkým tlakem vody však nejsou vhodné, neboť vyžadují specifické napájení a přesnou kalibraci senzorů.
