Význam režimu DCV na multimetru a praktický návod k měření

DCV na multimetru označuje režim pro měření stejnosměrného napětí, který umožňuje přesné určení elektrického potenciálu v obvodech s jednosměrným proudem. Správné nastavení a zapojení měřicích sond je klíčové pro spolehlivé výsledky a bezpečnost při práci s elektrickými zařízeními. Naučíte se, jak tento režim používat efektivně a předejít běžným chybám.

Co znamená DCV na multimetru a jak tento režim funguje

DCV na multimetru označuje měření stejnosměrného napětí (Direct Current Voltage), tedy napětí, při kterém proud protéká jedním směrem. Tento režim je na digitálních multimetrech označen symboly jako V=, V – nebo V⎓, které jednoznačně signalizují funkci pro měření DC napětí. Používá se především k přesnému zjištění napětí baterií, napájecích zdrojů a dalších elektronických komponent s jednosměrným proudem.

Multimetr v režimu DCV měří elektrický potenciál mezi dvěma body obvodu, přičemž červená měřicí sonda musí být připojena na kladný pól a černá na záporný pól zdroje napětí. Správné zapojení sond je zásadní pro přesnost měření a zabránění poškození přístroje. Při opačném zapojení sond multimetr zobrazí zápornou hodnotu napětí, což je užitečné pro určení polarity, ale nesprávné zapojení může vést k chybám u některých typů přístrojů.

Přesnost měření v režimu DCV závisí na kalibraci multimetru a správném nastavení rozsahu. U základních analogových nebo starších digitálních multimetrů je nutné ručně zvolit rozsah, který by měl být o něco vyšší než očekávaná hodnota napětí, například pro měření autobaterie 12 V je vhodný rozsah 20 V. Moderní digitální multimetry často disponují automatickým přepínáním rozsahů (auto-range), což eliminuje potřebu manuálního nastavování a snižuje riziko chyb. Některé modely umožňují přepnout automatický režim na pevný rozsah tlačítkem RANGE, což pomáhá při měření nestabilních napětí.

Chyby při měření DCV často vznikají nesprávným nastavením rozsahu, špatným kontaktem sond nebo zapojením sond do nesprávných konektorů (například červená sonda do vstupu pro proud místo vstupu pro napětí). Takové chyby mohou vést k poškození multimetru nebo k nepřesným výsledkům. Proto je vždy nutné před měřením zkontrolovat správné zapojení a rozsah.

Tip: Při měření napětí autobaterie 12 V byste měli očekávat hodnotu mezi 11,9 V a 12,6 V; nižší napětí signalizuje vybitou nebo poškozenou baterii. Při měření v elektronických obvodech s nižším napětím volte rozsah co nejbližší očekávané hodnotě pro maximální přesnost.

Režim DCV je vhodný pro všechny aplikace, kde se měří stabilní jednosměrné napětí, například baterie, solární panely, napájecí adaptéry nebo elektronické obvody. Naopak není vhodný pro měření střídavého napětí, kde je třeba použít režim ACV (střídavé napětí).

Co je to DCV a jak ho nastavit na multimetru

Pro měření stejnosměrného napětí nastavte na otočném voliče multimetru režim označený V=, V – nebo V⎓. Tento režim aktivuje měření napětí s jednosměrným proudem a zajišťuje, že přístroj bude zobrazovat hodnoty ve voltech. Černou sondu zapojte do konektoru COM (společná zem), červenou do vstupu označeného V/Ω/f nebo VΩA, který je určený pro měření napětí a odporu. U digitálních multimetrů s automatickým rozsahem nemusíte nastavovat rozsah manuálně, u starších modelů vyberte rozsah s rezervou nad očekávanou hodnotou napětí.

Při měření dbejte na bezpečnost a nepřekračujte maximální vstupní hodnoty napětí a proudu, které jsou uvedeny v manuálu přístroje. Pravidelná kalibrace multimetru zajistí dlouhodobou přesnost měření. Sondy udržujte čisté a nepoškozené, aby nedocházelo k chybným kontaktům.

Odborná rada: Pokud potřebujete změřit napětí v obvodu s proměnlivými hodnotami, využijte funkce multimetru jako HOLD, MIN/MAX nebo REL, které umožňují zaznamenat a vyhodnotit naměřené hodnoty přesněji.

Jak nastavit multimetr pro měření DC napětí (DCV)

Jak přepnout multimetr do režimu DCV

Pro měření stejnosměrného napětí (Direct Current Voltage) nastavte volič funkcí multimetru na symbol DCV, který bývá označen jako V=, V – nebo V⎓. Tento režim měří napětí, kde proud teče jedním směrem, a liší se od režimu střídavého napětí (ACV). Správné nastavení režimu DCV je nezbytné pro přesné a spolehlivé měření napětí v bateriích, elektronických obvodech i dalších zařízeních (zdroj: Wikipedia).

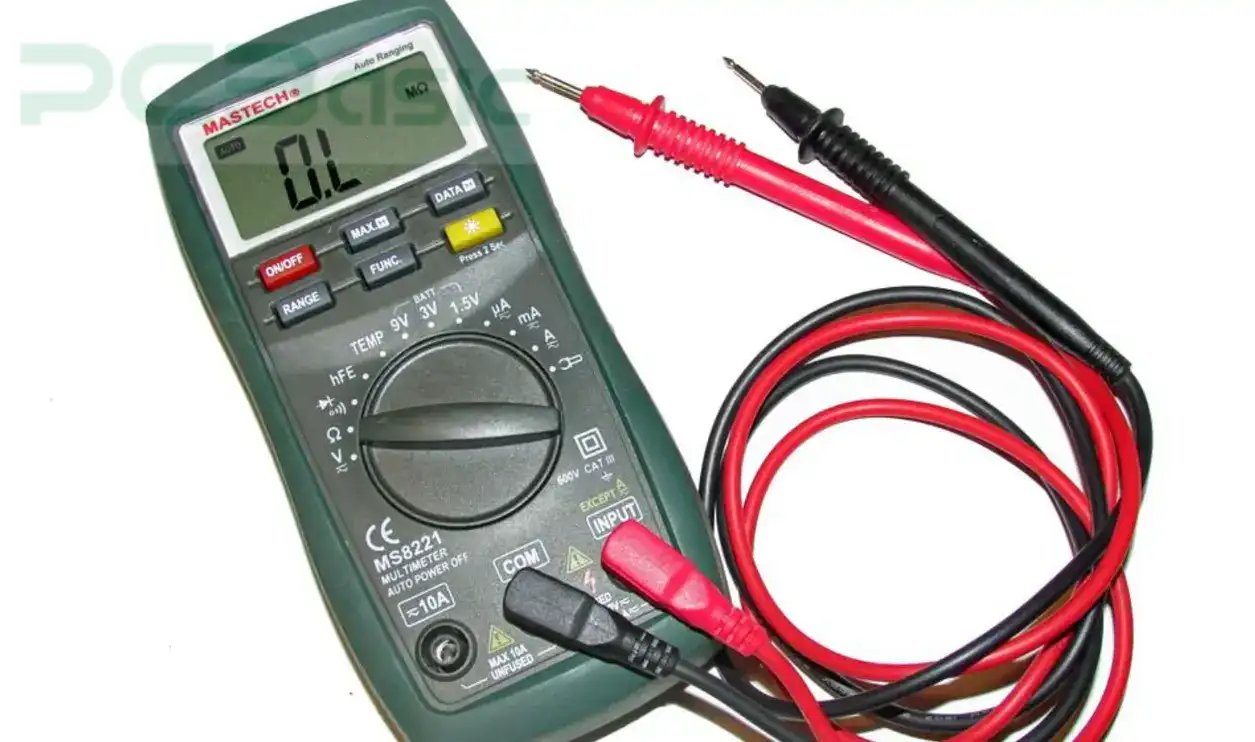

Jak správně zapojit měřicí sondy pro měření DC napětí

Při měření DC napětí zapojte černou měřicí sondu do konektoru COM (společná zem) a červenou sondu do konektoru označeného VΩmA, V/Ω/f nebo VΩA, tedy do vstupu určeného pro měření napětí a odporu. Toto zapojení zabraňuje zkratu a chrání multimetr před poškozením. Častou chybou je zapojení červené sondy do vstupu pro měření proudu, což může způsobit přetížení přístroje. Správné zapojení sond je klíčové pro bezpečnost i přesnost měření.

Jak vybrat správný rozsah měření DCV na multimetru

U základních nebo starších multimetrů je nutné manuálně nastavit rozsah měření DC napětí. Rozsah by měl být o něco vyšší než očekávaná hodnota napětí, například 20 V pro běžné baterie (AA, 9V baterie, autobaterie do 12 V). Při měření autobaterie 12 V je tedy vhodné zvolit rozsah 20 V, aby nedošlo k přetížení přístroje a zároveň byla zachována přesnost. Moderní digitální multimetry často disponují automatickým přepínáním rozsahů (auto range), což usnadňuje práci a eliminuje nutnost manuální volby. Některé modely umožňují přepnout automatický režim na pevný rozsah tlačítkem RANGE.

1. Přepněte volič funkcí multimetru na režim DCV (V=, V – nebo V⎓).
2. Zapojte černou měřicí sondu do konektoru COM a červenou do vstupu VΩmA nebo V/Ω/f.
3. U manuálního multimetru nastavte rozsah měření o něco vyšší než očekávané napětí, například 20 V pro běžné baterie.

Tip: Před měřením vždy zkontrolujte stav měřicích sond, zda nejsou poškozené, a ujistěte se, že rozsah měření odpovídá hodnotě napětí. Nesprávný rozsah nebo poškozené sondy patří mezi nejčastější chyby při měření DC napětí, které mohou vést k nepřesným výsledkům nebo poškození přístroje.

Jak interpretovat výsledky měření DCV u baterií a zdrojů

Pro správnou interpretaci naměřených hodnot v režimu DCV (měření stejnosměrného napětí) při kontrole baterií a zdrojů je nezbytné pochopit, jak jednotlivá napětí odrážejí stav nabití a funkčnost. Přesnost měření multimetru a správné zapojení měřicích sond výrazně ovlivňují výsledky. Kalibrace multimetru pomáhá eliminovat chyby při měření DCV a zajistit spolehlivost údajů.

Jak interpretovat napětí autobaterie pomocí DCV

Napětí 12,6 V na klidové autobaterii znamená plné nabití, které odpovídá optimální kapacitě baterie. Jestliže multimetr v režimu DCV ukáže hodnotu kolem 11,9 V, jedná se již o poškozenou nebo výrazně vybitou baterii. Hodnoty mezi 11,9 V a 12,6 V indikují částečné nabití, což umožňuje rozhodnout o nutnosti dobití nebo výměny baterie.

Jak vyhodnotit stav zdroje podle naměřeného DC napětí

Naměřené DC napětí ukazuje, zda je zdroj stabilní, slabý či vybitý. Stabilní zdroj má napětí v doporučeném rozsahu, což potvrzuje jeho funkčnost. Výrazné odchylky mohou signalizovat potřebu kontroly nebo opravy. Správné nastavení multimetru DCV a pečlivé zapojení měřicích sond minimalizují chyby při měření DCV a zvyšují přesnost naměřených hodnot.

Tip: Pro přesné měření DCV vždy zkontrolujte stav baterie multimetru a kalibrujte přístroj podle návodu výrobce, aby nedocházelo k nepřesnostem.

Rozdíly mezi analogovým a digitálním měřením DC napětí a jejich přesností

Digitální multimetry dosahují přesnosti měření stejnosměrného napětí (DCV) přibližně ±0,5 % z naměřené hodnoty, což umožňuje spolehlivé a opakovatelné výsledky i při nízkých napětích. Analogové multimetry mají typickou přesnost kolem ±2 % až ±3 % a jejich odečet často ovlivňuje parallaxní chyba způsobená nesprávným úhlem pohledu na stupnici. To činí digitální měření vhodnější pro aplikace vyžadující přesnost a opakovatelnost.

Co znamená DCV na digitálním multimetru? Tento režim slouží k měření stejnosměrného napětí, kdy proud teče jedním směrem. Pro správné měření je třeba přepnout volič funkcí do polohy označené V=, V – nebo V⎓ a zvolit vhodný rozsah měření – u základních přístrojů se rozsah nastavuje ručně, u moderních modelů s automatickým přepínáním rozsahů (například UT33A+, UT70B) je tento krok zjednodušen. Připojení sond musí respektovat polaritu: černá sonda do COM (společná zem), červená do vstupu pro napětí (V/Ω/f). Nesprávné zapojení sond, například červené do vstupu pro proud, může způsobit poškození multimetru.

Kalibrace multimetru je klíčová pro minimalizaci chyb při měření DCV. Pravidelná kontrola kalibrace zajišťuje, že přístroj dodržuje specifikovanou přesnost a výsledky jsou spolehlivé. Bez kalibrace může dojít k odchylkám, které ovlivní interpretaci naměřených hodnot.

Tipy pro měření DC napětí multimetrem:

• Nastavte režim DCV a vyberte rozsah o 20-30 % vyšší než očekávaná hodnota napětí (například 20 V pro měření 12 V baterie)
• Připojte černou sondu k zápornému pólu a červenou k kladnému, abyste respektovali polaritu a zabránili chybám
• Vyhněte se měření napětí, které přesahuje maximální hodnotu zvoleného rozsahu, abyste předešli poškození přístroje
• Pravidelně ověřujte kalibraci multimetru, ideálně jednou ročně nebo po mechanickém nárazu

Digitální multimetry se díky své přesnosti, automatickému přepínání rozsahů a snadnému odečtu hodí pro přesná měření stejnosměrného napětí v elektronice, automobilové diagnostice i domácích aplikacích. Analogové přístroje jsou vhodné spíše pro orientační měření, kde není vyžadována vysoká přesnost, například při rychlé kontrole přítomnosti napětí.

Častá chyba: Nesprávné nastavení rozsahu u analogových multimetrů vede k poškození přístroje nebo nepřesným výsledkům. U digitálních přístrojů může nesprávné zapojení sond způsobit zkrat nebo chybná data.

Pro koho se měření DCV digitálním multimetrem hodí: Pro profesionály i domácí kutily, kteří potřebují přesné a opakovatelné výsledky.

Pro koho není vhodné: Pro uživatele, kteří vyžadují pouze hrubou orientaci bez potřeby přesnosti, kde postačí analogový multimetr.

Praktické chyby při měření DCV a jak je řešit

Při měření stejnosměrného napětí (DCV) se často setkáváme s chybami, které mohou ovlivnit přesnost měření nebo poškodit multimetr. Správné nastavení multimetru DCV a pečlivé zapojení měřicích sond jsou klíčové pro spolehlivé výsledky a bezpečnost práce.

Nejčastější chyby při měření DCV a jak je odstranit

Mezi praktické chyby při měření DCV patří nesprávné zapojení sond, volba nesprávného rozsahu nebo použití nevhodného vstupu na multimetru. Špatné zapojení sond způsobuje nesprávné měření, zatímco nastavení nesprávného rozsahu vede k nepřesným výsledkům nebo k přetížení přístroje. Tyto chyby lze odstranit kontrolou polarity sond a výběrem správného rozsahu před zahájením měření. Kalibrace multimetru pravidelně zajišťuje přesnost měření multimetru a minimalizuje chyby při měření DCV.

Jak správně zvolit vstupy multimetru pro měření DC napětí

Pro měření DCV je nezbytné správně zapojit měřicí sondy. Červená sonda patří do vstupu označeného VΩmA, který je určený pro měření napětí a odporu, a černá sonda do vstupu COM. Použití jiného vstupu, například pro měření proudu, může vést k poškození multimetru nebo zkreslení výsledků. Dodržování těchto pravidel zaručuje bezpečnost a správnost měření.

Doporučení pro kalibraci multimetru při měření DCV

Kalibrace multimetru je klíčová pro udržení přesnosti měření stejnosměrného napětí (DCV). Doporučení pro kalibraci multimetru při měření DCV zahrnují provedení kalibrace minimálně jednou ročně nebo vždy při podezření na nepřesné výsledky. Digitální multimetry, které po správné kalibraci dosahují přesnosti až ±0,5 %, vyžadují pravidelnou kontrolu, aby byla zachována validita měření.

Při měření DC napětí je také nezbytné věnovat pozornost správnému nastavení multimetru DCV a pečlivému zapojení měřicích sond, protože chyby v těchto krocích mohou ovlivnit výsledky. Pokud si nejste jisti správností kalibrace, je vhodné obrátit se na odborný servis multimetru, kde provedou profesionální kalibraci a případné opravy.

• Kalibrujte multimetr nejméně jednou ročně
• Kontrolujte přesnost měření při podezření na chybu
• Dodržujte správné zapojení měřicích sond pro DCV
• Využívejte autorizovaný servis pro kalibraci a údržbu

Tip: Pro měření baterií je důležité používat DCV režim na multimetru, aby bylo možné přesně stanovit jejich skutečné napětí.

Vliv okolních podmínek na přesnost měření DCV

Vliv teploty a okolních podmínek na přesnost měření DCV

Přesnost měření stejnosměrného napětí (DCV) výrazně ovlivňuje teplota prostředí. Vysoké teploty nad 40 °C mohou způsobit odchylky v ukazatelích multimetru až o několik procent, zatímco teploty pod 5 °C zpomalují odezvu přístroje a mohou zkreslit výsledky. Vlhkost nad 70 % zvyšuje riziko kondenzace vlhkosti na měřicích sondách, což vede k nechtěným zkratům a chybám při měření DCV.

Pro udržení správné přesnosti měření doporučuji dodržovat tyto zásady:

• Pracujte s multimetrem při teplotách mezi 15 až 35 °C a vlhkosti do 60 %
• Pravidelně čistěte měřicí sondy od nečistot a oxidů, které mohou narušovat kontakt
• Kalibrujte multimetr po delší změně okolních podmínek nebo minimálně jednou ročně
• Kontrolujte správné zapojení měřicích sond podle návodu, aby nedocházelo k chybám při měření DCV

Tip: Častou chybou je zanedbání údržby sond, což vede k falešným hodnotám napětí. Pravidelná údržba multimetru zvyšuje spolehlivost měření a prodlužuje životnost přístroje.

Časté dotazy o DCV na multimetru a jeho používání

Otázka: Co je DCV na multimetru?

DCV znamená měření stejnosměrného napětí (Direct Current Voltage). Tento režim umožňuje multimetrům přesně změřit napětí s jednosměrným tokem proudu, například u baterií nebo elektronických zařízení.

Otázka: Jak nastavit multimetr pro měření DCV?

Nastavte volič na symbol V=, V – nebo V⎓, zapojte černou sondu do COM a červenou do vstupu V/Ω/f. Vyberte správný rozsah, například 20 V, pokud měříte běžné baterie.

Otázka: Jak správně zapojit měřicí sondy pro měření DCV?

Černá sonda patří do konektoru COM, sloužícího jako společná zem, červená do vstupu označeného V/Ω/f určeného pro napětí a odpor.

Otázka: Jak interpretovat výsledky měření DCV u autobaterie?

Napětí kolem 12,6 V značí plně nabitou baterii, hodnoty pod 12 V signalizují vybití, a při měření 11,9 V je baterie pravděpodobně vadná.

Otázka: Jaký je rozdíl mezi analogovým a digitálním měřením DC napětí?

Digitální multimetry dosahují přesnosti kolem ±0,5 %, zatímco analogové měřiče vyžadují manuální kalibraci a poskytují méně přesné výsledky.

Otázka: Jaké jsou běžné chyby při měření DCV multimetrem?

Častá chyba spočívá v nesprávném zapojení sond, zvolení nesprávného rozsahu nebo použití vstupu pro měření proudu místo napětí.

Otázka: Jak často je potřeba kalibrovat multimetr?

Pro zachování přesnosti ±0,5 % doporučuji kalibraci provádět minimálně jednou ročně nebo při podezření na nepřesné měření.

Otázka: Jak ovlivňuje teplota přesnost měření DCV?

Optimální rozsah je 0-40 °C; vyšší teploty mohou snižovat přesnost a způsobovat odchylky až o několik procent.

Otázka: Jak poznat fázi a nulák pomocí multimetru?

Fázi odhalíte měřením napětí kolem 230 V AC mezi fází a zemí, nulák má téměř nulové napětí vzhledem k zemi, vše v režimu ACV se správně zapojenými sondami.

Otázka: Jak změřit kapacitu baterie multimetrem v režimu DCV?

Kapacitu přímo nezměříte, ale stav baterie odhadnete podle napětí – plně nabitá má cca 12,6 V, nižší hodnoty značí vybité články.

Otázka: Proč používat režim DCV při měření baterií?

Baterie poskytují stejnosměrné napětí, proto režim DCV zajistí správné a přesné měření jejich napětí a stavu nabití.

Otázka: Jaké další funkce může mít multimetr pro usnadnění měření DCV?

Funkce HOLD, MIN/MAX a REL pomáhají zmrazit hodnotu, zaznamenat extrémy nebo nastavit referenční bod pro přesnější vyhodnocení.

Otázka: Jak správně měřit proud multimetrem?

Proud se měří přerušením obvodu a zapojením multimetru do série, režim DCV se pro měření proudu nepoužívá.

Otázka: Jak předcházet chybám při měření DCV?

Kontrolujte správné zapojení sond, vybírejte vhodný rozsah a nepřekračujte maximální vstupní hodnoty uvedené v manuálu zařízení.

Otázka: Jak udržovat měřicí sondy multimetru?

Udržujte sondy suché a čisté, pravidelně kontrolujte stav kabelů a kontaktů, aby bylo zajištěno bezpečné a přesné měření.
