Měření izolačního odporu elektrických zařízení normy a doporučení
Měření izolačního odporu elektrických zařízení patří mezi klíčové kroky pro zajištění bezpečného provozu a prevenci poruch. Správná metoda a dodržení platných ČSN norem stanovují minimální izolační odpor, který musí splňovat kabely, motory i spotřebiče. Přesné měření pomáhá odhalit poškození izolace dříve, než způsobí vážné závady nebo riziko úrazu elektrickým proudem.
💡 Klíčové informace
- Minimální izolační odpor pro obvody do 500 V je 1,0 MΩ podle normy ČSN 33 2000-6.
- Měření se provádí stejnosměrným napětím 500 V až 5000 V, běžně 2,5 kV pro rozváděče.
- Čas měření izolačního odporu u elektromotorů může trvat až 10 minut kvůli polarizační kapacitě.
- Chyba měření R60 je přibližně 10-15 % při době vybíjení 1 minuta a klesá na 5 % při 2 minutách.
- Přepěťové ochrany (SPD) mohou ovlivnit výsledky měření a doporučuje se je odpojit nebo měřit na snížené napětí 250 V.
Jak správně měřit izolační odpor elektrických zařízení
Správné měření izolačního odporu elektrických zařízení probíhá přímým připojením měřicích svorek na vodiče zařízení, s důrazem na bezpečnost a volbu odpovídající doby měření. U elektromotorů je nutné počítat s prodlouženou dobou až 10 minut kvůli polarizační kapacitě, která ovlivňuje přesnost výsledku. Tento návod na měření izolačního odporu podle platných norem zahrnuje postupy platné pro kabely, spotřebiče i transformátory.
Jak správně měřit izolační odpor elektrických zařízení?

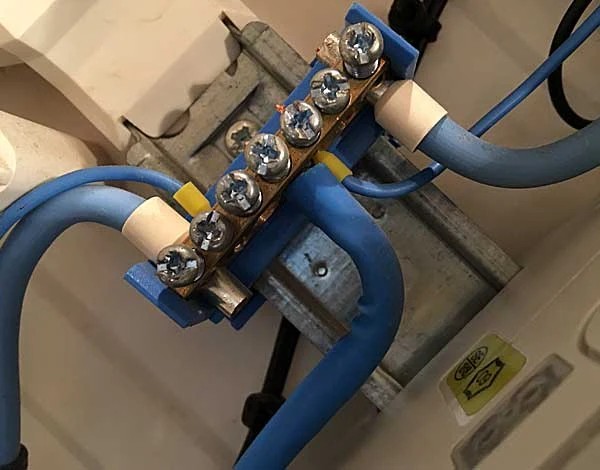

Měření izolačního odporu začíná správným připojením měřicích svorek na vodiče zařízení, což umožňuje měřicímu přístroji přesně změřit hodnotu izolačního odporu. Polarizační kapacita elektromotoru způsobuje, že měření musí trvat déle, obvykle až 10 minut, aby se výsledky stabilizovaly a byly spolehlivé. Dodržení bezpečnostních pravidel při práci s elektrickým zařízením je nezbytné, protože měřicí přístroj pracuje s vysokým napětím, které může být nebezpečné. Správné měření izolačního odporu kabelu a dalších komponent vyžaduje také kontrolu minimální izolační hodnoty, která je stanovena normami pro konkrétní zařízení.
Jak měřit izolační odpor?
Pro měření izolačního odporu použijte certifikovaný testovací přístroj, který generuje testovací napětí odpovídající normám. Připojte přístroj přes měřicí svorky na izolované vodiče zařízení, například elektromotoru nebo transformátoru. Doba měření se řídí typem zařízení; u elektromotorů trvá měření až 10 minut, aby se zohlednila polarizační kapacita. Po uplynutí této doby odečtěte naměřenou hodnotu izolačního odporu a porovnejte ji s minimálními hodnotami stanovenými normami. Tento postup zajistí správnou diagnostiku stavu izolace a pomůže předcházet poruchám nebo nehodám.
Normy a minimální hodnoty izolačního odporu podle ČSN
Normy pro měření izolačního odporu elektrických zařízení stanovují jasná pravidla pro hodnoty, které je třeba při testování respektovat. ČSN 33 2000-6 určuje minimální izolační odpor pro různé typy obvodů, přičemž měřicí přístroj musí vyhovovat požadavkům normy ČSN EN 61557-2. Pro SELV a PELV obvody je minimální izolační odpor stanoven na 0,5 MΩ, zatímco u obvodů do 500 V musí dosahovat minimálně 1,0 MΩ. Tyto hodnoty platí i při měření izolačního odporu kabelu, motoru, spotřebiče nebo transformátoru, a jsou zásadní pro bezpečný provoz elektrických zařízení.
| Typ obvodu | Minimální izolační odpor (MΩ) |
|---|---|
| SELV / PELV | 0,5 |
| Obvody do 500 V | 1,0 |
| Minimální izolační odpor motoru | 1,0 |
Jaké normy platí pro měření izolačního odporu elektroinstalací
Dodržování ČSN 33 2000-6 a ČSN EN 61557-2 je nezbytné pro správné a bezpečné měření izolačního odporu. Tyto normy upravují nejen minimální hodnoty, ale i způsob měření a požadavky na měřicí přístroje, což zajišťuje spolehlivost výsledků a prevenci závad v elektrických instalacích.
Parametry a specifika měření izolačního odporu
Parametry a specifika měření izolačního odporu jsou klíčové pro správnou diagnostiku elektrických zařízení. Správný výběr testovacího napětí, doby měření a vyhodnocení parametrů jako polarizační index či dielektrická absorpce výrazně ovlivňuje výsledky a hodnocení stavu izolace.
Testovací napětí pro měření izolačního odporu
Pro měření izolačního odporu se používají různá testovací napětí podle typu zařízení a požadavků norem: 500 V, 1000 V, 2500 V a 5000 V. Například standardní revize rozváděčů často využívají napětí 2500 V, které je kompromisem mezi dostatečnou průraznou silou a bezpečností měření. Vyšší napětí se používá u izolací s vyšší třídou odolnosti, zatímco u běžných spotřebičů a kabelů postačuje 500 V nebo 1000 V.
Polarizační index a dielektrická absorpce
Polarizační index je poměr hodnot izolačního odporu změřeného po 60 sekundách a 15 sekundách (R60/R15). Vyšší hodnota značí lepší kvalitu izolace bez vlivu vlhkosti nebo kontaminace. Dielektrická absorpce hodnotí schopnost izolace akumulovat a uvolňovat elektrický náboj, což také indikuje její stav. Oba parametry doplňují měření izolačního odporu a pomáhají rozlišit dočasné poruchy od trvalých závad.
Specifika měření u transformátorů a elektromotorů

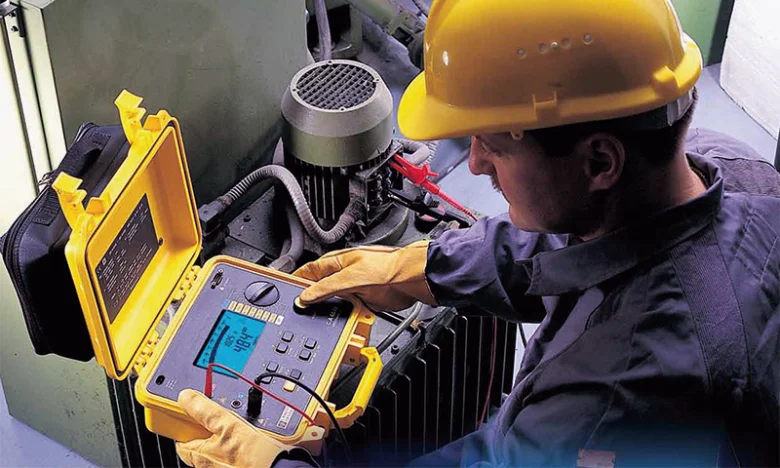

Měření izolačního odporu u transformátorů a elektromotorů vyžaduje delší dobu, často až 10 minut, aby bylo možné správně zachytit polarizační kapacitu a další jevy izolace. U elektromotorů se doporučuje aplikovat záporný potenciál na rotor, což napomáhá odhalit případné zkraty nebo degradaci izolace. Tento postup odpovídá normám a zajišťuje spolehlivý výsledek měření.
- použití správného testovacího napětí podle druhu zařízení
- vyhodnocení polarizačního indexu a dielektrické absorpce pro přesnější diagnostiku
- delší doba měření u motorů a transformátorů kvůli komplexní izolaci
Tip: Při měření izolačního odporu motoru je častou chybou příliš krátká doba měření, která vede k nepřesným výsledkům. Dodržujte proto doporučenou dobu 10 minut, aby parametry jako polarizační index správně odrážely stav izolace.
Doporučení a bezpečnostní aspekty při měření izolačního odporu
Měření izolačního odporu je klíčové pro ověření bezpečnosti elektrických zařízení, jako jsou kabely, motory nebo transformátory. Nízký izolační odpor signalizuje riziko úrazu elektrickým proudem a může vést k poruše zařízení. Přepěťové ochrany (SPD) mohou ovlivnit výsledky měření, protože při aplikaci standardního testovacího napětí dochází k jejich aktivaci, což zkresluje hodnoty.
Při měření izolačního odporu elektroinstalací proto platí důležité doporučení pro měření izolačního odporu: vždy odpojte SPD nebo snižte testovací napětí na 250 V, pokud nelze ochrany odpojit. Tento postup minimalizuje chyby měření a zabrání poškození přepěťových ochran i měřicích přístrojů.
Časté chyby měření izolačního odporu vznikají při ignorování vlivu SPD, nesprávném nastavení napětí nebo nedostatečném odpojení spotřebičů a motorů, což vede k falešně nízkým hodnotám. Dodržování norem pro měření izolačního odporu a bezpečnostních pravidel je proto nezbytné.
- Odpojte přepěťové ochrany (SPD) před měřením.
- Použijte testovací napětí 250 V při přítomnosti SPD.
- Zajistěte odpojení všech spotřebičů a motorů z měřené části.
- Kontrolujte minimální izolační odpor motoru a transformátorů podle platných norem.
Tip: Při měření izolačního odporu spotřebičů a kabelů vždy zkontrolujte, zda nejsou v obvodu aktivní přepěťové ochrany, protože jejich vliv může vést k falešně nízkým výsledkům a nesprávnému vyhodnocení stavu elektroinstalace.
Vliv vlhkosti, teploty a stárnutí izolace na měření izolačního odporu
Vlhkost výrazně snižuje izolační odpor elektrických zařízení, protože voda zvyšuje vodivost izolačního materiálu a způsobuje zkreslení výsledků měření izolačního odporu kabelu, motoru i transformátoru. Podle platných norem ČSN je při měření v prostředí s relativní vlhkostí nad 60 % nutné hodnoty izolačního odporu považovat za orientační a případně opakovat test v suchých podmínkách. Vyšší teplota během měření snižuje naměřené hodnoty izolačního odporu až o 20-30 % při zvýšení teploty o 10 °C, proto je nezbytné výsledky korigovat podle teplotního koeficientu izolace, který se u běžných materiálů pohybuje mezi −2 % až −5 % na °C. Stárnutí izolace vede k degradaci materiálu, což se projevuje poklesem izolačního odporu i pod minimální hodnoty stanovené normami, například pod 1 MΩ u motorů s jmenovitým napětím nad 500 V. Tento pokles je způsoben mikrotrhlinami, vlhkostí a chemickými změnami izolantu, což vyžaduje pravidelné sledování stavu izolace zejména u starších zařízení.
Tipy pro správné měření izolačního odporu spotřebičů a kabelů
- Pro měření izolačního odporu kabelů zajistěte suché prostředí s relativní vlhkostí pod 60 % a stabilní teplotu kolem 20 °C
- Při měření motorů aplikujte teplotní kompenzaci výsledků podle konkrétního typu izolace, aby se předešlo falešně nízkým hodnotám
- Pravidelně sledujte stárnutí izolace podle doporučení výrobce, zvláště u kabelů uložených v zemi déle než 10 let
- Při poklesu izolačního odporu pod minimální hodnotu (například 0,5 MΩ u SELV obvodů a 1 MΩ u obvodů nad 500 V) proveďte detailní kontrolu izolace a případnou opravu nebo výměnu
Odborná rada: Častou chybou je měření izolačního odporu bez zohlednění vlhkosti a teploty, což vede k falešně nízkým hodnotám a může vyvolat neopodstatněné výměny zařízení. Pro různé typy zařízení (motory, transformátory, spotřebiče) platí odlišné normy a postupy měření podle ČSN 33 2000-6 a ČSN EN 61557-2, proto doporučuji vždy používat návod na měření izolačního odporu podle platných norem a kalibrované přístroje.
Kalibrace a ověřování měřicích přístrojů pro izolační odpor
Kalibrace měřicích přístrojů je klíčová pro zajištění přesnosti měření izolačního odporu elektrických zařízení v souladu s normou ČSN EN 61557-2. Pravidelná kalibrace eliminuje chyby, které mohou ovlivnit výsledky měření izolačního odporu kabelů, motorů, spotřebičů i transformátorů. Doporučuje se kalibrovat přístroje nejméně jednou ročně a po každé větší opravě nebo pádu přístroje.
- Kontrola stavu přístroje – vizuálně zkontrolujte, zda nejsou poškozené kabely a konektory
- Kalibrace podle výrobce – proveďte kalibraci pomocí etalonů doporučených výrobcem měřicího přístroje
- Ověření přesnosti – proveďte test měření izolačního odporu vzorových prvků s definovanou hodnotou
- Záznam výsledků – dokumentujte výsledky kalibrace a ověřování přesnosti pro kontrolu a audity
Tip: Při měření izolačního odporu spotřebičů se vyhněte měření za vlhkého počasí, které může ovlivnit přesnost výsledků.
Časté dotazy k měření izolačního odporu elektrických zařízení
Otázka: Jak správně měřit izolační odpor elektrických zařízení?
Použijte měřicí přístroj podle normy ČSN EN 61557-2, připojte svorky mezi pracovní vodič a zem a aplikujte testovací napětí 500 V až 2500 V. Měření provádějte minimálně 15 sekund, u elektromotorů až 10 minut kvůli polarizační kapacitě.
Otázka: Jaká je minimální hodnota izolačního odporu podle ČSN?
Minimální izolační odpor je 0,5 MΩ pro SELV a PELV obvody do 250 V a 1,0 MΩ pro obvody do 500 V, včetně FELV.
Otázka: Jaké napětí se používá při měření izolačního odporu?
Používají se testovací napětí 500 V, 1000 V, 2500 V a 5000 V, přičemž pro rozváděče je běžné 2,5 kV impulsní výdržné napětí.
Otázka: Jak dlouho trvá měření izolačního odporu?
Standardní doba měření je 15 až 60 sekund, u elektromotorů až 10 minut, aby se zohlednila polarizační kapacita izolace.
Otázka: Jak ovlivňuje vlhkost výsledky měření izolačního odporu?
Vlhkost významně snižuje izolační odpor, proto je nutné výsledky korigovat nebo měření opakovat za sucha.
Otázka: Proč je důležitá kalibrace měřicích přístrojů?
Kalibrace zajišťuje přesnost měření a splnění normy ČSN EN 61557-2, doporučuje se ji provádět podle doporučení výrobce.
Otázka: Jaké jsou bezpečnostní doporučení při měření izolačního odporu?
Odpojte přepěťové ochrany, používejte ochranné pomůcky a dodržujte příslušné bezpečnostní normy, aby se předešlo úrazu elektrickým proudem.
Otázka: Jak interpretovat hodnoty měření izolačního odporu?
Hodnoty nad 1 MΩ jsou považovány za bezpečné, nižší hodnoty signalizují degradaci izolace a vyžadují zásah.
Otázka: Jaký je vliv přepěťových ochran na měření?
Přepěťové ochrany mohou zkreslit výsledky, proto je vhodné je odpojit nebo měřit s nižším napětím 250 V.
Otázka: Jak často je potřeba měřit izolační odpor elektrických zařízení?
Frekvence závisí na typu zařízení a provozních podmínkách, obvykle se měří během pravidelných revizí podle platných předpisů.
Otázka: Jaká je minimální hodnota izolačního odporu u elektromotorů podle ČSN?
Minimální izolační odpor motoru je 1 MΩ při měření testovacím napětím 500 V.
Otázka: Jak se provádí měření izolačního odporu transformátorů?
Používá se megohmmetr s napětím 1000 V, doba měření by měla být minimálně 1 minuta.
Otázka: Co znamená polarizační index při měření izolačního odporu?
Jedná se o poměr odporu po 10 minutách k odporu po 1 minutě měření, hodnota by měla být vyšší než 2 pro kvalitní izolaci.
Otázka: Jak ovlivňuje teplota výsledky měření izolačního odporu?
Vyšší teplota snižuje izolační odpor, proto se měření provádí při 20 °C a výsledky se upravují podle normy.
Otázka: Jaký je správný postup měření izolačního odporu kabelů?
Nejprve odpojte kabel od zařízení, měřte vodiče vůči zemi pomocí napětí 500 V po dobu 1 minuty a zaznamenejte výsledky.
Tip: Při měření izolačního odporu kabelu či motoru dbejte na odpojení všech zařízení a přepěťových ochran, aby nedošlo k nesprávné interpretaci výsledků. Pro koho se měření hodí? Všechna elektrická zařízení v průmyslu i domácnostech. Nevhodné je měření bez odborné přípravy u vysoce napěťových zařízení bez patřičných znalostí. V případě pochybností konzultujte postup s odborníkem.
