Efektivní schéma kotle na tuhá paliva s čerpadlem a akumulátorem

Správné zapojení kotle na tuhá paliva s akumulační nádrží výrazně zvyšuje efektivitu spalování a prodlužuje životnost celého otopného systému. Instalace kotle na tuhá paliva společně s oběhovým čerpadlem a akumulátorem tepla umožňuje efektivní regulaci teploty topení a ukládání přebytečné energie pro pozdější využití.

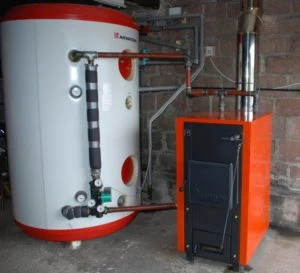

Základní schéma zapojení kotle na tuhá paliva s oběhovým čerpadlem a akumulátorem tepla

Základní schéma zapojení kotle na tuhá paliva s oběhovým čerpadlem a akumulátorem představuje uzavřený okruh, kde kotel ohřívá vodu a akumulační nádrž o objemu 1000 litrů slouží jako tepelný zásobník. Oběhové čerpadlo topení zajišťuje nucený oběh vody mezi kotlem a nádrží, čímž maximalizuje účinnost spalování a přenosu energie. Třícestný ventil kotel chrání před nízkoteplotní korozí tím, že udržuje vratnou vodu na teplotě nad 60 stupňů Celsia.

Jak funguje zapojení kotle na tuhá paliva s akumulátorem a čerpadlem

Proces začíná ohřevem topné vody v kotli, která je následně čerpadlem tlačena do horní části akumulační nádrže vytápění. Hydraulické vyrovnání tlaků mezi jednotlivými větvemi systému zajišťuje správné rozdělení průtoků. Termostatický ventil nebo třícestný ventil řídí směřování toku vody, aby byla teplá voda v první řadě prioritně dodávána do topného systému domu a teprve přebytek ukládán do nádrže.

Odborná rada: Při návrhu potrubí vždy zahrňte bezpečnostní skupinu s pojistným ventilem a odvzdušňovačem přímo u kotle, neboť instalace kotle na tuhá paliva vyžaduje ochranu proti přetlakování při výpadku elektřiny topení. Toto zapojení se hodí pro rodinné domy s vysokou potřebou tepla, avšak není vhodné pro systémy s velmi malým prostorem v kotelně, kde by objemná nádrž omezila servisní přístup. Častá chyba spočívá v poddimenzování průměru potrubí mezi kotlem a nádrží, což vede k nedostatečné cirkulaci a přehřívání kotle.

Jak zapojit oběhové čerpadlo a akumulační nádrž ke kotli na tuhá paliva

Správná instalace kotle na tuhá paliva vyžaduje pečlivé propojení zdroje tepla s akumulační nádrží pomocí oběhového čerpadla, což zajistí optimální regulaci teploty topení. Následující postup vám pomůže pochopit, jak zapojit kotel na tuhá paliva s akumulátorem tepla a oběhovým čerpadlem pro maximální efektivitu systému.

Jak správně vybrat a zapojit akumulační nádrž ke kotli na tuhá paliva

Pro efektivní provoz zvolte akumulační nádrž o minimálním objemu 1000 litrů, což odpovídá zhruba 50 litrům na 1 kW výkonu kotle. Akumulační nádrž vytápění izoluje teplo uvnitř nádrže a eliminuje nutnost neustálého přikládání, čímž snižuje tepelné ztráty a zvyšuje životnost kotlového tělesa. Při instalaci dbejte na to, aby bylo potrubí vedoucí k nádrži dostatečně dimenzované a tepelně zaizolované. Správné hydraulické vyrovnání tlaků mezi kotlovým okruhem a nádrží zajistí, že oběhové čerpadlo topení bude pracovat s minimálním odporem. Častá chyba: poddimenzování objemu nádrže, což vede k přehřívání systému a nutnosti odtahu tepla do bezpečnostního výměníku. Pro koho se toto zapojení hodí: ideální pro rodinné domy s vytápěnou plochou nad 150 metrů čtverečních a kotli s výkonem od 20 kW.

Doporučené komponenty a jejich instalace v systému s oběhovým čerpadlem

Kvalitní oběhové čerpadlo a třícestný ventil kotel tvoří srdce systému, které řídí teplotu vratné vody do kotle. Před čerpadlo vždy instalujte filtr pro zachycení nečistot a kulový kohout, který umožňuje uzavření potrubí při údržbě. Bezpečnostní skupina zahrnující manometr a pojistný ventil je nezbytná pro ochranu proti přetlaku, zejména při výpadek elektřiny topení.

1. Montáž čerpadla – oběhové čerpadlo připojte k potrubí mezi kotlem a akumulátorem tak, aby směr toku vody odpovídal šipce na těle čerpadla.
2. Instalace třícestného ventilu – ventil umístěte na vratné potrubí kotle pro zajištění minimální provozní teploty a ochranu proti nízkoteplotní korozi.
3. Zapojení bezpečnostních prvků – expanzní nádobu a manometr instalujte na výstupní potrubí kotle, aby systém neustále monitoroval tlak.
4. Propojení potrubí – jednotlivé větve propojte pomocí ocelových trubek s důrazem na těsnost všech spojů.
5. Odvzdušnění systému – po napuštění vody otevřete všechny odvzdušňovací ventily na nejvyšších bodech instalace.

Odborná rada: Vždy zkontrolujte, zda je expanzní nádoba správně nadimenzována podle celkového objemu vody v systému, včetně akumulační nádrže.

Nastavení a regulace teplot pro různé topné okruhy

Správná regulace teploty topení v systému s akumulační nádrží je klíčem k efektivnímu provozu a dlouhé životnosti kotle. Díky akumulaci tepla můžete plynule řídit odběr energie pro různé typy otopných soustav v domě.

Nastavení teplot pro podlahové vytápění a radiátory

Každý typ topného systému vyžaduje specifickou teplotu topné vody, aby byla zajištěna tepelná pohoda a nízká spotřeba paliva. Podlahové vytápění jako nízkoteplotní systém pracuje nejefektivněji s teplotou vody v rozmezí 35-45 °C. Vyšší teploty by mohly poškodit podlahovou konstrukci nebo způsobit nežádoucí přehřívání interiéru. Naproti tomu klasické radiátory vyžadují pro správný výkon teplotu topné vody mezi 60-70 °C. Instalace kotle na tuhá paliva spolu s akumulační nádrží vytápění umožňuje v nádrži udržovat vysokou teplotu, ze které následně směšovací ventil odebírá vodu o správné teplotě pro daný okruh. Správně nastavený termostat pro kotel na tuhá paliva s akumulátorem a čerpadlem zajistí, že do podlahy nikdy nepoteče příliš horká voda, což chrání systém i uživatele.

Regulace teplot pomocí ventilů a termostatů

Jak regulovat kotel na tuhá paliva s akumulátorem a oběhovým čerpadlem, aby nedocházelo k plýtvání? Základem je použití třícestného ventilu, který funguje jako směšovací uzel. Tento ventil odebírá horkou vodu z akumulační nádrže a mísí ji s vratnou vodou z topného okruhu tak, aby do radiátorů nebo podlahy proudila voda přesně o požadované teplotě. Automatizace tohoto procesu pomocí servopohonů a ekvitermní regulace je nejlepším řešením pro moderní instalace.

Odborná rada: Častou chybou při instalaci je podcenění hydraulického vyrovnání tlaků mezi primárním okruhem kotle a sekundárním okruhem vytápění. Pokud oběhové čerpadlo topení běží bez správného nastavení průtoků, dochází k neefektivnímu promíchávání vrstev v akumulační nádrži. Systém se pak hodí pro ty, kteří chtějí maximální komfort a automatizaci, ale není vhodný pro uživatele, kteří vyžadují zcela bezobslužný provoz bez nutnosti občasné kontroly parametrů na regulátoru. Na co si dát pozor: vždy zajistěte, aby oběhové čerpadlo mělo zajištěno záložní napájení pro případ, že nastane výpadek elektřiny topení, jinak hrozí přetopení kotlového okruhu.

Hydraulické vyrovnání tlaků a jeho význam

Hydraulický vyrovnávač dynamických tlaků (HVDT) představuje klíčový prvek pro stabilitu moderního topného systému. Správně navržené schéma zapojení kotle na tuhá paliva vyžaduje oddělení kotlového okruhu od otopné soustavy, aby nedocházelo k ovlivňování průtoků mezi zdrojem tepla a radiátory. Pokud hledáte způsob, jak zapojit kotel na tuhá paliva s akumulátorem tepla a oběhovým čerpadlem, právě HVDT zajistí, že oběhové čerpadlo topení nebude přetěžováno a akumulační nádrž vytápění bude efektivně plněna.

Funkce a nastavení průtoků v soustavě

Základním principem hydraulického vyrovnání tlaků je dosažení nezávislosti jednotlivých větví systému. Kotel na tuhá paliva potřebuje pro optimální spalování stabilní teplotní spád, zatímco otopná soustava reaguje na proměnlivé požadavky termostatických hlavic. Aby instalace kotle na tuhá paliva fungovala bezchybně, musí být průtok topné vody z kotlového okruhu o 5 až 10 % vyšší než průtok v samotné otopné soustavě.

• HVDT umožňuje nezávislý provoz kotlového čerpadla a čerpadel otopných okruhů.
• Správné hydraulické vyrovnání tlaků zabraňuje vzniku nežádoucích hluků v potrubních rozvodech kotle na tuhá paliva.
• Třícestný ventil kotel chrání před nízkoteplotní korozí tím, že udržuje vratnou vodu na požadované minimální teplotě.

Odborná rada: Při návrhu systému vždy kontrolujte výkon čerpadel. Častá chyba při instalaci spočívá v poddimenzování kotlového čerpadla, což vede k nedostatečnému přenosu výkonu do akumulační nádrže. Na co si dát pozor: pokud je průtok v otopné soustavě vyšší než v kotlovém okruhu, dochází k ochlazování akumulační nádrže zpátečkou, což výrazně snižuje efektivitu vytápění.

Tento systém se hodí zejména pro rodinné domy s více otopnými okruhy a instalovanou akumulační nádrží. Pro uživatele, kteří mají jeden přímý okruh bez dalších větví, může být HVDT zbytečným nákladem, neboť hydraulickou funkci v takovém případě přebírá samotná akumulační nádrž. Regulace teploty topení by měla být vždy svěřena ekvitermnímu regulátoru, který dokáže správně koordinovat spínání oběhových čerpadel podle aktuální potřeby objektu.

Zapojení dvou kotlů na tuhá paliva do jednoho systému s akumulátorem

Pokud řešíte, jak zapojit dva kotle na tuhá paliva do jednoho systému s akumulátorem, máte na výběr mezi dvěma základními technickými přístupy. Volba správného schématu zásadně ovlivňuje efektivitu vytápění i životnost celého systému.

Paralelní zapojení dvou kotlů na tuhá paliva

Paralelní zapojení kotlů představuje standardní řešení, kdy každý zdroj tepla pracuje nezávisle a do akumulační nádrže vytápění dodává energii podle aktuální potřeby. Každý kotel na tuhá paliva musí mít vlastní oběhové čerpadlo topení a samostatný pojistný ventil, který chrání systém při překročení limitních tlaků. Toto uspořádání umožňuje provozovat kotle buď současně, nebo odděleně, což je ideální pro kombinaci různých paliv. Pro správnou instalaci kotle na tuhá paliva je nezbytné zajistit hydraulické vyrovnání tlaků mezi oběma větvemi, aby nedocházelo k nežádoucímu zpětnému proudění vody. Tento systém je vysoce spolehlivý, protože výpadek jednoho kotle neomezí funkci druhého. Odborná rada: Vždy instalujte třícestný ventil kotel pro každý zdroj, aby se zamezilo nízkoteplotní korozi výměníku při náběhu, a zajistěte, aby průtok od kotle do hydraulického vyrovnávače byl o 5 až 10 procent vyšší než průtok v otopné soustavě.

Sériové zapojení kotlů: nevýhody a náročnost obsluhy

Sériové zapojení kotlů, kdy voda proudí postupně z jednoho zdroje do druhého, se v praxi využívá zřídka, například u kombinace kotle na tuhá paliva a elektrokotle. Voda z kotle na tuhá paliva prochází přes elektrokotel, který ji v případě potřeby dohřeje na požadovanou teplotu. Tato konfigurace je však náročná na regulaci teploty topení a správné nastavení průtoků. Častá chyba: při sériovém zapojení dvou kotlů na tuhá paliva vzniká velký odpor v potrubí, který snižuje celkovou efektivitu oběhového čerpadla. Systém je náchylnější k přetápění a vyžaduje pečlivější údržbu kotle na tuhá paliva, protože neaktivní výměník může klást nežádoucí odpor proudící vodě.

Pozor: Paralelní zapojení se hodí pro domy s vysokou tepelnou ztrátou vyžadující výkon více zdrojů, zatímco sériové zapojení není vhodné pro dva kotle na tuhá paliva kvůli riziku poškození neaktivního výměníku a vysokému hydraulickému odporu. Pro bezpečný provoz doporučuji vždy konzultovat projektovou dokumentaci s odborníkem, zejména s ohledem na instalaci expanzní nádoby o objemu minimálně 10 procent celkového objemu chladiva v systému.

Údržba akumulační nádoby a oběhového čerpadla

Pravidelná údržba celého systému, včetně akumulační nádrže a oběhového čerpadla, je nezbytná pro zachování vysoké účinnosti přenosu tepla a dlouhou životnost komponentů. Komplexní kontrolu provádějte každých 6 měsíců, ideálně před zahájením topné sezóny a po jejím skončení. Správná údržba kotle na tuhá paliva vyžaduje, aby byla akumulační nádrž vytápění pravidelně zbavována usazenin, které snižují tepelnou kapacitu a negativně ovlivňují přenos energie.

Součástí údržby je kontrola těsnosti všech spojů a funkčnosti bezpečnostní skupiny, která chrání systém před kritickým přetlakem. Pravidelně prověřujte stav těsnění na přírubách a ventilech, neboť degradované těsnění je nejčastější příčinou úniků topné vody. Oběhové čerpadlo topení vyžaduje pravidelnou kontrolu funkčnosti a čistoty. Častou chybou je zanedbání sítka filtru, které zachytává nečistoty z otopné vody; zanesený filtr zvyšuje hydraulický odpor a snižuje průtok v systému. Pokud čerpadlo vydává neobvyklé zvuky, může být nutné odvzdušnění komory nebo kontrola ložisek.

Postupy údržby a čištění

• Kontrola těsnosti všech přírub, ventilů a těsnění na akumulační nádrži a čerpadle.
• Čištění filtru na vstupu do oběhového čerpadla, aby se zabránilo ucpání a poklesu průtoku.
• Kontrola tlaku v expanzní nádobě, která musí odpovídat 10 % celkového objemu chladiva v systému.
• Ověření správné reakce třícestného ventilu kotle, který řídí teplotu vratné vody a chrání kotel před nízkoteplotní korozí.
• Promazání hřídele oběhového čerpadla u starších typů, pokud to technická dokumentace výrobce umožňuje.

Odborná rada: Při kontrole těsnosti nikdy neutahujte spoje pod plným provozním tlakem, hrozí riziko poškození závitů nebo vystříknutí horké vody. Tato údržba se hodí pro každého majitele, který chce předejít havárii, avšak pro uživatele bez základních technických znalostí a vybavení doporučuji servisní zásah odborníkem. Pokud systém vykazuje nestabilitu v regulaci teploty topení, může být problém v usazeninách uvnitř nádrže, což vyžaduje vypuštění vody a proplach.

Na co si dát pozor: Častou chybou je zanedbání kontroly tlaku v expanzní nádobě, což vede k hydraulické nestabilitě a častému spínání pojistných ventilů. Údržba se hodí pro majitele, kteří mají základní technické vybavení, ale není vhodná pro osoby bez zkušeností s prací pod tlakem či manipulací s horkou topnou vodou.

Řešení výpadků elektřiny v systému s nuceným oběhem

Výpadek elektřiny představuje pro moderní instalace kotlů na tuhá paliva s nuceným oběhem zásadní riziko přehřátí. Oběhové čerpadlo topení vyžaduje pro svůj provoz stálý přísun energie, aby dokázalo efektivně odvádět teplo z topeniště do akumulační nádrže. Pokud dojde k přerušení dodávky proudu, zastaví se nucený oběh, což vede k rychlému nárůstu teploty v kotlovém tělese. Záložní zdroj energie, typicky ve formě UPS jednotky s čistou sinusovou vlnou, automaticky přebírá napájení oběhového čerpadla, čímž chrání systém před havarijním stavem a poškozením komponent.

Strategie pro nouzový provoz systému

Při návrhu systému zvažte, jak funguje zapojení kotle na tuhá paliva s akumulátorem tepla a oběhovým čerpadlem v krizových situacích. Přirozená cirkulace, známá jako samotížný oběh, může za určitých podmínek umožnit dočasný odvod tepla, pokud je potrubí dimenzováno s dostatečným průměrem a vedeno s minimálním spádem 1 cm na 1 metr délky potrubí. Spoléhat se pouze na samotíž však u moderních instalací s akumulací není bezpečné, neboť hydraulický odpor akumulační nádrže a regulačních prvků přirozený oběh vody výrazně brzdí.

• Záložní zdroj energie (UPS) – zajistí napájení oběhového čerpadla po dobu 2 až 8 hodin v závislosti na kapacitě baterie a příkonu čerpadla.
• Elektrocentrála – vhodná pro dlouhodobé výpadky, vyžaduje manuální start a stabilizovaný výstup napětí pro ochranu elektronické regulace teploty topení.
• Bezpečnostní dochlazovací smyčka – mechanický prvek napojený na vodovodní řad, který při dosažení teploty 95 °C automaticky odpouští horkou vodu a napouští studenou, čímž fyzicky zamezí varu vody v kotli.

Odborná rada: Instalaci záložního zdroje vždy konzultujte s projektantem vytápění, který vypočítá celkovou zátěž všech čerpadel v systému. Častá chyba spočívá v poddimenzování záložní baterie, která pak neutáhne vysoký rozběhový proud čerpadla, což vede k okamžitému vypnutí měniče při pokusu o start. Pro koho se záložní zdroj hodí: pro každého majitele kotle na tuhá paliva s nuceným oběhem, který využívá akumulační nádrž o objemu 1000 l a více. Pro koho se nehodí: pro starší systémy s otevřenou expanzní nádobou, které jsou konstruovány výhradně na principu samotíže bez oběhových čerpadel a elektronické regulace.

Legislativní požadavky na kotle na tuhá paliva v ČR od roku 2024

Od 1. září 2024 platí v České republice přísný zákaz provozu kotlů na tuhá paliva, které nesplňují minimálně 3. emisní třídu podle normy ČSN EN 303 – 5. Tato legislativa kotle na tuhá paliva přímo ovlivňuje povinnost modernizace stávajících topných systémů. Pokud kotel nesplňuje stanovené emisní limity, hrozí provozovateli pokuta až do výše 50 000 Kč. Při instalaci kotle na tuhá paliva je proto nutné ověřit štítek výrobku a dokumentaci potvrzující emisní třídu.

Zákaz se nevztahuje na krby s teplovodním výměníkem, pokud slouží jako doplňkový zdroj vytápění. Pro zajištění dlouhodobé efektivity a souladu s předpisy doporučuji při výměně zdroje navrhnout schéma zapojení kotle na tuhá paliva s oběhovým čerpadlem a akumulátorem tepla. Správně navržené potrubní rozvody kotle na tuhá paliva spolu s instalací komponent, jako je třícestný ventil kotel nebo oběhové čerpadlo topení, zajistí optimální hydraulické vyrovnání tlaků.

Tip: Před zahájením prací si vždy zkontrolujte aktuální podmínky státních dotací, které mohou výrazně snížit náklady na pořízení nového ekologického zdroje a akumulační nádrž vytápění.

Otázka: Jak zjistím, zda můj kotel splňuje zákonné požadavky?

Emisní třídu kotle naleznete na výrobním štítku umístěném přímo na tělese kotle nebo v jeho technické dokumentaci. Pokud štítek chybí nebo je nečitelný, kontaktujte výrobce nebo autorizovaného servisního technika, který provede identifikaci zařízení.

Otázka: Platí zákaz i pro kotle napojené na akumulační nádrž?

Ano, zákaz provozu se vztahuje na samotný kotel jako zdroj tepla bez ohledu na to, zda je součástí systému s akumulační nádrží. I když je regulace teploty topení díky akumulaci efektivnější, kotel samotný musí splňovat emisní parametry dle ČSN EN 303 – 5.

Časté dotazy k zapojení kotle na tuhá paliva s oběhovým čerpadlem a akumulátorem tepla

Otázka: Jak správně zapojit akumulační nádrž ke kotli na tuhá paliva?

Akumulační nádrž o minimálním objemu 1000 l se připojuje pomocí potrubí s kulovými kohouty, bezpečnostní skupinou a expanzní nádobou, přičemž oběhové čerpadlo umístěné na zpátečce zajišťuje cirkulaci vody.

Otázka: Jaký je optimální průtok vody z kotle do hydraulického vyrovnávače?

Průtok vody z kotle do hydraulického vyrovnávače by měl být o 5 až 10 % vyšší než průtok v otopné soustavě, aby se zabránilo poklesu teploty a zajistila správná funkce.

Otázka: Jak nastavit teplotu pro podlahové vytápění?

Optimální teplota topné vody pro podlahové vytápění je 35 až 45 °C, což zajišťuje komfortní teplo a ochranu potrubí před přehřátím.

Otázka: Jaké jsou výhody paralelního zapojení dvou kotlů?

Paralelní zapojení umožňuje samostatné řízení kotlů, zvyšuje spolehlivost systému a každý kotel má vlastní oběhové čerpadlo a pojistný ventil.

Otázka: Jak často je potřeba provádět údržbu oběhového čerpadla?

Údržbu oběhového čerpadla, včetně mazání ložisek a kontroly funkčnosti, se doporučuje provádět každých 6 měsíců.

Otázka: Co dělat při výpadku elektřiny v systému s nuceným oběhem?

Využijte záložní baterii nebo generátor pro napájení čerpadla, případně přepněte systém na přirozenou cirkulaci, pokud je to konstrukčně možné.

Otázka: Jaký je objem typické akumulační nádže pro kotel na tuhá paliva?

Typický objem akumulační nádže je přibližně 1000 litrů nebo více, což umožňuje dlouhodobé uchování tepla po vypnutí kotle.

Otázka: Jaké jsou legislativní požadavky na kotle na tuhá paliva od roku 2024?

Od 1. 9. 2024 platí v ČR zákaz provozu kotlů nesplňujících emisní třídu 3 dle ČSN EN 303-5, přičemž za nedodržení hrozí pokuta až 50 000 Kč.

Otázka: Jak zapojit dva kotle na tuhá paliva do jednoho systému?

Pro paralelní zapojení mají oba kotle vlastní pojistné ventily a čerpadla, přičemž neaktivní kotel je mechanicky uzavřen a jeho čerpadlo vypnuto.

Otázka: Jak správně nastavit termostat pro kotel s akumulátorem?

Termostat by měl být nastaven tak, aby udržoval teplotu v rozmezí 35-45 °C pro podlahové vytápění a 60-70 °C pro radiátory, zajišťující efektivní provoz.

Otázka: Jaké jsou nejčastější chyby při zapojení kotle s akumulátorem a čerpadlem?

Časté chyby zahrnují nesprávné nastavení průtoků, nedostatečnou izolaci akumulátoru, chybějící bezpečnostní prvky a nesprávné umístění čerpadel v systému.

Otázka: Jak provádět čištění akumulační nádoby?

Čištění zahrnuje odstranění usazenin a pravidelnou kontrolu těsnosti, doporučuje se provádět minimálně jednou ročně před zahájením topné sezóny.

Otázka: Kolik stojí odborné zapojení kotle na tuhá paliva s akumulátorem?

Cena za profesionální instalaci kotle na tuhá paliva se pohybuje od 20 000 Kč v závislosti na složitosti systému a použitých komponentách.

Otázka: Jak funguje třícestný ventil v systému kotle s akumulátorem?

Třícestný ventil rozděluje tok vody mezi kotel a akumulátor, reguluje teplotu a zajišťuje správné směšování topné vody pro ochranu výměníku.

Otázka: Jaké komponenty jsou nezbytné pro bezpečný provoz kotle na tuhá paliva?

Nezbytné jsou bezpečnostní skupina, expanzní nádoba, manometry, kulové kohouty a termostatické ventily pro regulaci teploty topení.
