Správné schéma připojení kotle na tuhá paliva vlastními rukama

Správné schéma zapojení kotle na tuhá paliva zásadně ovlivňuje životnost výměníku i efektivitu celého otopného systému. Klíčem k bezpečnému provozu je hydraulické zapojení kotle s využitím termoregulačního ventilu a akumulační nádrže, které společně eliminují riziko nízkoteplotní koroze a přetápění.

Jak sestavit hydraulické schéma připojení kotle na tuhá paliva vlastními rukama

Správné hydraulické schéma připojení kotle na tuhá paliva vyžaduje oddělení kotlového okruhu od topného systému pomocí akumulační nádrže a termostatické regulace. Pro dosažení maximální účinnosti a životnosti zařízení je nutné zajistit, aby teplota vratné vody do kotle neklesla pod 55 až 65 °C, čehož spolehlivě docílíte instalací zařízení Laddomat 22 nebo ekvivalentního termoregulačního ventilu. Hydraulické zapojení kotle musí zohledňovat průtoky, které by měly být v kotlovém okruhu o 5 až 10 % vyšší než v otopné soustavě, aby se zabránilo nežádoucímu směšování teplé a studené vody.

Význam akumulační nádrže a její správná velikost

Akumulační nádrž kotle slouží jako tepelný zásobník, který přebírá nadbytečný výkon kotle v době plného hoření paliva. Správné zapojení kotle na tuhá paliva vyžaduje dimenzování nádrže podle výkonu kotle, přičemž standardní objem se pohybuje v rozmezí 500 až 1000 litrů pro běžné rodinné domy. Akumulace tepla umožňuje kotli pracovat při optimální teplotě a vysoké účinnosti, zatímco topný systém následně odebírá teplo z nádrže i dlouho po vyhasnutí ohniště.

• Zajištění plynulého provozu bez nutnosti neustálého přikládání.
• Stabilizace teploty vratné vody v celém systému.
• Snížení emisí díky provozu kotle na jmenovitý výkon.

Tip: Pro výpočet přesného objemu nádrže počítejte s minimálně 50 litry vody na 1 kW instalovaného výkonu kotle, abyste dosáhli dostatečné tepelné setrvačnosti systému.

Použití Laddomatu 22 pro ochranu kotle

Laddomat 22 představuje integrované zařízení, které v jednom celku sdružuje čerpadlo, termostatický ventil a zpětnou klapku. Jeho klíčovou funkcí je řízení teploty vratné vody, kterou udržuje v rozmezí 65 až 75 °C. Tímto způsobem účinně eliminuje riziko nízkoteplotní koroze, která vzniká kondenzací spalin na chladných stěnách výměníku. Hydraulické zapojení kotle s tímto prvkem zajišťuje, že se kotlový okruh ohřeje na provozní teplotu mnohem rychleji, než začne docházet k odběru tepla do akumulační nádrže.

1. Montáž Laddomatu 22 – instalujte jej v horizontální poloze přímo mezi výstup kotle a akumulační nádrž.
2. Připojení čidel – umístěte teploměry na vstupy a výstupy pro kontrolu teplotního spádu, který se u výstupu pohybuje mezi 80 až 90 °C.
3. Kontrola směru proudění – ověřte správnou orientaci zpětné klapky podle šipky na tělese zařízení pro zajištění správného oběhu vody.

Funkce termoregulačních ventilů TV 65/70/75 °C

Termoregulační ventil funguje jako automatický regulátor, který rozhoduje, zda se voda vrací zpět do kotle k opětovnému ohřevu, nebo zda již dosáhla požadované teploty pro vstup do akumulační nádrže. Pokud hledáte návod na připojení kotle na tuhá paliva, zaměřte se na volbu otevírací teploty ventilu. Hodnota 65 °C až 75 °C je ideální pro ochranu kotle před dehtováním a prodlužuje jeho životnost.

• Častá chyba: Instalace ventilu s příliš nízkou otevírací teplotou, která vede k tvorbě kondenzátu a dehtu v kotlovém tělese.
• Na co si dát pozor: Vždy instalujte filtr na potrubí před termoregulační ventil, aby nedošlo k zablokování sedla ventilu nečistotami z topného systému.

Tento systém se hodí pro instalace s kotli na dřevo a uhlí, kde je vyžadována vysoká stabilita provozu. Pro systémy s automatickým podáváním paliva se schéma zapojení kotle na tuhá paliva může mírně lišit v závislosti na požadavcích výrobce hořáku. Správné schéma připojení kotle na tuhá paliva krok za krokem vždy začíná kontrolou všech bezpečnostních prvků kotle, jako jsou pojistný ventil, membránové expanzní nádoby a dochlazovací smyčka, které musí být instalovány přímo na výstupu kotle. Elektrické zapojení kotle a instalace čidel, jako je SC2012 nebo AS25, musí odpovídat projektové dokumentaci, aby byla zajištěna správná funkce řídicí jednotky.

Jak zapojit akumulační nádrž ke kotli na tuhá paliva

Správné zapojení akumulační nádrže ke kotli na tuhá paliva vyžaduje pečlivé hydraulické řešení, které zajistí efektivní přenos energie a dlouhou životnost otopné soustavy. Provoz systému s nádrží umožňuje kotli pracovat v optimálním výkonovém režimu, čímž se výrazně snižuje tvorba dehtů a nečistot v kotlovém tělese.

Jak správně připojit akumulační nádrž ke kotli na tuhá paliva?

Akumulační nádrž o objemu 500 až 1000 litrů se v systému instaluje mezi kotel na tuhá paliva a rozvody topného okruhu. Klíčem k efektivitě je využití teplotní stratifikace, tedy přirozeného vrstvení vody podle její teploty, kdy nejteplejší voda zůstává v horní části nádrže. Správné hydraulické zapojení kotle musí zohlednit objem nádrže, který by měl odpovídat výkonu kotle a objemu spalovací komory.

• Nádrž musí být umístěna v blízkosti kotle pro minimalizaci tepelných ztrát v potrubí.
• Systém vyžaduje dostatečnou izolaci nádrže, aby nedocházelo k rychlému vychladnutí akumulované vody.
• Hydraulické schéma musí umožňovat nezávislý provoz kotlového a topného okruhu.

Odborná rada: Častou chybou při instalaci je podcenění dimenze potrubí mezi kotlem a nádrží, což vede k nedostatečné cirkulaci vody samospádem v případě výpadku proudu. Vždy dbejte na to, aby bylo schéma zapojení kotle na tuhá paliva realizováno s ohledem na bezpečnostní prvky kotle, jako je dochlazovací smyčka a pojistný ventil.

Jaký je rozdíl mezi akumulační a vyrovnávací nádrží?

Zatímco akumulační nádrž slouží k ukládání velkého objemu tepelné energie pro pozdější využití, vyrovnávací nádrž má výrazně menší objem a řeší primárně hydraulické vyrovnání průtoků. Akumulační nádrž kotle je nezbytná u kotlů s ručním přikládáním, kde vyrovnává výkyvy teploty vody v topném systému. Vyrovnávací nádrž se používá v systémech s tepelnými čerpadly nebo u moderních automatických kotlů pro zajištění minimálního průtoku vody. Volba správného typu nádrže je zásadní pro stabilitu tlaku v topném systému a ochranu oběhových čerpadel před nadměrným cyklováním.

Jak zapojit akumulační nádrž ke kotli podle doporučeného schématu?

Pro dosažení maximální účinnosti doporučuji využít prvek typu Laddomat 22 nebo termoregulační ventil, který hlídá teplotu vratné vody. Tento komponent zajistí, že do kotle neproudí příliš studená voda, což zabraňuje nízkoteplotní korozi výměníku.

1. Instalace termoregulačního ventilu – zajistí udržení vysoké teploty vratné vody nad 60 stupňů Celsia.
2. Zapojení oběhového čerpadla – propojí kotlový okruh s akumulační nádrží pro efektivní přenos tepla.
3. Osazení teplotních čidel – umožní monitorovat stav nabití nádrže a řídit spínání čerpadel topných okruhů.

Toto uspořádání je vhodné pro majitele rodinných domů hledající úsporu paliva, zatímco pro systémy s velmi omezeným prostorem nebo nízkým výkonem se vyplatí konzultace s projektantem vytápění, zda je akumulace v daném měřítku skutečně efektivní.

Jak správně nastavit teplotní parametry a ochránit kotel před poškozením

Správné nastavení teplotních parametrů je klíčové pro dlouhou životnost ocelového i litinového výměníku. Pokud hledáte způsob, jak správně připojit kotel na tuhá paliva vlastními rukama, musíte prioritně zajistit stabilitu provozních teplot v hydraulickém okruhu.

Proč je důležitá teplota vratné vody nad 55 °C

Teplota vratné vody hraje zásadní roli v prevenci nízkoteplotní koroze, která vzniká kondenzací spalin na stěnách kotlového tělesa. Pokud teplota vody vracející se z radiátorů nebo z akumulační nádrže kotle klesne pod rosný bod, dochází ke srážení agresivních dehtů a kyselin. Tyto látky postupně leptají ocel a zkracují životnost zařízení o mnoho let. Správné schéma zapojení kotle proto musí udržovat teplotu vratné vody v rozmezí 65 až 75 °C. Výstupní teplota vody by se měla ideálně pohybovat mezi 80 a 90 °C, což zajistí dostatečný výkon pro vytápění i rychlé nahřátí akumulační nádrže.

• Udržujte teplotu vratné vody minimálně na 65 °C pro zamezení tvorby dehtu.
• Sledujte výstupní teplotu, která by neměla dlouhodobě klesat pod 80 °C.
• Častá chyba: instalace kotle bez ochranného okruhu, což vede k rychlému zanesení výměníku.
• Na co si dát pozor: při připojení k akumulační nádrži zajistěte dostatečný průtok, aby nedocházelo k teplotním šokům.

Použití trojcestných a termostatických ventilů

Pro efektivní regulaci teploty a ochranu před přehřátím se v praxi využívá trojcestný ventil nebo termoregulační ventil, jako je například Laddomat 22. Tyto komponenty v rámci hydraulického zapojení kotle fungují na principu bypassu. V počáteční fázi hoření uzavírají cestu do topného systému a voda cirkuluje pouze mezi kotlem a zpátečkou. Jakmile médium dosáhne požadované teploty, ventil se otevře a začne pouštět horkou vodu do radiátorů či akumulační nádrže. Tento postup zajišťuje, že se kotel na tuhá paliva dostane na provozní teplotu v co nejkratším čase.

Tento způsob regulace se hodí pro kotle na dřevo a uhlí s ručním přikládáním, kde je nutné rychle stabilizovat spalování. Naopak pro systémy s automatickým podavačem se toto řešení nehodí v případě, že výrobce kotle vyžaduje jiný specifický způsob řízení zpátečky. Vždy zkontrolujte technickou dokumentaci konkrétního zdroje tepla, abyste předešli nekompatibilitě prvků. Odborná rada: Při instalaci termostatického ventilu vždy osaďte uzavírací ventily před a za něj, což vám usnadní případnou výměnu vložky bez nutnosti vypouštění celého topného systému.

Jak provést elektrické zapojení kotle a bezpečnostní prvky

Správné elektrické zapojení kotle na tuhá paliva vyžaduje striktní dodržení norem pro instalaci elektrických topných zařízení a zajištění ochrany proti přepětí. Při realizaci propojujete oběhová čerpadla, řídicí jednotku a termoregulační ventil, který udržuje teplotu vratné vody v rozmezí 65 až 75 °C. Pro zajištění dlouhé životnosti systému musí elektrické zapojení kotle svépomocí přesně odpovídat projektové dokumentaci a schéma zapojení kotle musí být následně schváleno revizním technikem. V případě kotlů s automatickým podáváním paliva je nezbytné zajistit nepřetržitý přívod elektrické energie pro ventilátor a podavač.

Bezpečnostní prvky a jejich funkce v systému

Každý instalovaný kotel na tuhá paliva musí obsahovat certifikované bezpečnostní prvky, které chrání systém před havarijními stavy, jako je přetlak nebo přehřátí. Pojistný ventil chrání kotlový systém před překročením maximálního provozního tlaku tím, že při dosažení limitu odpustí přebytečnou vodu. Manometr měří aktuální tlak v systému a umožňuje vám okamžitou kontrolu nad těsností okruhu a funkcí expanzní nádoby.

• Pojistný ventil: instaluje se na výstupní potrubí kotle v nejvyšším bodě, přičemž mezi kotlem a ventilem nesmí být žádná uzavírací armatura.
• Manometr: umísťuje se na dobře viditelné místo v blízkosti kotle pro snadnou kontrolu provozního tlaku, který se u běžných systémů pohybuje obvykle mezi 1,0 až 2,0 bary.
• Dochlazovací smyčka: chrání kotel proti přehřátí při výpadku elektrické energie, kdy přestane fungovat nucený oběh vody.
• Termostat: zajišťuje automatické vypnutí dmychadla nebo přívodu vzduchu při dosažení kritické teploty, čímž omezuje další hoření paliva.

Odborná rada: Při návrhu hydraulické části nezapomeňte na Laddomat 22 nebo podobný termoregulační ventil, který zamezuje nízkoteplotní korozi výměníku tím, že udržuje teplotu vratné vody nad 55 °C. Pokud plánujete zapojení kotle na tuhá paliva a akumulační nádrž o objemu 500 až 1000 litrů, zajistěte, aby elektrické ovládání čerpadel bylo zálohováno zdrojem nepřerušitelného napájení (UPS) pro případ výpadku proudu.

Častá chyba: Instalace pojistného ventilu s menším průměrem, než určuje projektová dokumentace, nebo jeho umístění za uzavírací kohout. Taková instalace je nefunkční a v případě havárie může vést k destrukci kotlového tělesa v důsledku nekontrolovaného nárůstu tlaku.

Správné zapojení kotle na tuhá paliva se hodí pro zkušené kutily s elektrotechnickým vzděláním a praxí v oboru instalatérství, kteří jsou schopni pracovat s moduly typu AD02 či AD03. Pro majitele nemovitostí bez odborné kvalifikace v oboru elektro a topenářství však důrazně doporučuji konzultaci s certifikovaným odborníkem, který provede závěrečnou kontrolu a vystaví revizní zprávu. Bezpečnostní standardy jsou v tomto případě prioritou, která chrání váš majetek i zdraví před rizikem požáru nebo havárie tlakového zařízení.

Jak vybrat vhodné materiály a komponenty pro instalaci kotle

Při plánování instalace kotle na tuhá paliva musíte volit materiály, které odolají vysokým teplotám a dlouhodobému tepelnému namáhání. Základem systému jsou ocelové trubky, které se pro rozvody mezi kotlem a otopnou soustavou používají z důvodu vysoké pevnosti a odolnosti proti tlaku. Veškeré ocelové trubky musí být opatřeny kvalitní tepelnou izolací, aby nedocházelo k nežádoucím ztrátám tepla během transportu vody do radiátorů nebo do akumulační nádrže kotle.

Klíčové komponenty pro bezpečný provoz

Pro efektivní hydraulické zapojení kotle je nezbytný výběr správných komponent. Čerpadla zajišťují nucený oběh vody, zatímco teplotní čidla neustále monitorují aktuální stav systému a předávají data řídicí jednotce. Pokud připravujete schéma zapojení kotle na tuhá paliva pro domácí instalaci, nezapomeňte na tyto nezbytné prvky:

• Termoregulační ventil nebo Laddomat 22 – udržují minimální teplotu vratné vody nad 60 stupňů Celsia, čímž zabraňují nízkoteplotní korozi výměníku.
• Expanzní nádoba – nezbytná pro vyrovnání objemových změn vody při jejím zahřívání.
• Pojistný ventil – chrání systém proti přetlaku při překročení kritických hodnot.
• Uzavírací a vypouštěcí armatury – umožňují bezpečný servis a čištění jednotlivých částí okruhu.

Odborná rada: Při výběru komponentů se zaměřte na certifikované výrobky určené pro systémy vytápění, nikoliv na levné alternativy z hobby marketů, které často postrádají potřebné atesty pro tlakové zkoušky.

Častá chyba: Instalace čerpadla bez možnosti jeho odstavení pomocí kulových ventilů. Pokud čerpadlo selže, musíte mít možnost jej vyměnit bez kompletního vypouštění celého topného systému.

Tato instalace se hodí pro rodinné domy s dostatečným technickým zázemím, kde lze zajistit správné spádování potrubí. Naopak se nehodí pro instalace v objektech, kde nelze zajistit trvalý dohled nad provozem nebo kde je prostor pro akumulační nádrž nedostatečně větraný. Správné hydraulické zapojení kotle je základem dlouhé životnosti vašeho zdroje tepla.

Jak instalovat kotel v různých typech budov (rodinný dům, chalupa)

Specifika instalace kotle v rodinném domě a na chalupě

Instalace kotle na tuhá paliva svépomocí vyžaduje důsledné dodržení technických norem, a to bez ohledu na to, zda kotel umisťujete do novostavby rodinného domu, nebo do rekonstruované chalupy. Základním pravidlem pro bezpečné zapojení kotle je zajištění dostatečného přívodu spalovacího vzduchu. Pro kotle s výkonem v rozmezí 15 až 150 kW musí mít kotelna trvalý přívod spalovacího vzduchu o minimální ploše 350 cm². Nedostatečný přísun vzduchu vede k nedokonalému spalování, tvorbě dehtu a rychlému zanášení výměníku.

U starších chalup se často potýkáte s omezeným prostorem a vlhkostí stěn. Před samotným zapojením zajistěte, aby byla podlaha z nehořlavého materiálu a kotel byl umístěn v suchém, dobře větraném prostoru. Hydraulické zapojení kotle na chalupě musí počítat s rizikem zamrznutí systému, proto doporučuji instalaci nemrznoucí směsi, pokud objekt není celoročně vytápěn. V moderních rodinných domech je klíčové propojení se systémem vytápění prostřednictvím akumulační nádrže kotle, která efektivně vyrovnává tepelné přebytky.

Při plánování instalace se zaměřte na tyto klíčové faktory:

• Umístění kotle – prostor musí umožňovat snadný přístup pro údržbu a čištění kouřovodů.
• Větrání kotelny – přívod vzduchu zajistěte neuzavíratelným otvorem přímo z venkovního prostoru.
• Bezpečnostní prvky kotle – instalujte pojistný ventil a expanzní nádobu dle projektové dokumentace.
• Teplota vratné vody – pro dlouhou životnost ocelového výměníku udržujte teplotu vratné vody nad 60 °C pomocí jednotky Laddomat 22 nebo termoregulačního ventilu.

Odborná rada: Častou chybou při svépomocné instalaci je podcenění odtahu spalin, což vede k úniku kouře do interiéru. Vždy ověřte průchodnost komína a jeho tah ještě před prvním zátopem.

Tento postup instalace se hodí pro majitele objektů s dostatečným technickým zázemím, ale není vhodný pro instalace v obytných místnostech, kde chybí oddělená kotelna s přímým odvětráním. Jak bezpečně připojit kotel na tuhá paliva svépomocí zjistíte nejlépe konzultací s kominíkem a projektantem vytápění, kteří posoudí specifika vašeho objektu.

Jak řešit běžné problémy a diagnostikovat závady při provozu kotle

Diagnostika kotle vyžaduje sledování klíčových provozních parametrů, které přímo ovlivňují efektivitu spalování. Pokud správné schéma zapojení kotle na tuhá paliva funguje optimálně, kotel dosahuje vysoké účinnosti díky správnému zplynování paliva. Zplynování poznáte podle stabilní barvy plamene a absence nadměrného dehtování v násypce. Pokud se v kotli hromadí černý dehet, teplota vratné vody je pravděpodobně příliš nízká, což signalizuje nesprávnou funkci komponentů, jako je Laddomat 22 nebo termoregulační ventil.

Nejčastější provozní závady a jejich řešení

Řešení problémů kotle začíná kontrolou hydraulického zapojení kotle. Pokud akumulační nádrž kotle neakumuluje teplo rovnoměrně, zkontrolujte oběhové čerpadlo a nastavení spínací teploty. Častá chyba při zapojení svépomocí je špatná orientace zpětných klapek nebo nevhodný průměr potrubí, který omezuje průtok. Na co si dát pozor: vždy ověřte, zda jsou bezpečnostní prvky kotle, jako je dochlazovací smyčka a pojistný ventil, plně funkční a průchodné.

• Nízká teplota vratné vody – příčinou bývá zanesený termoregulační ventil, který propouští studenou vodu z radiátorů příliš brzy.
• Nadměrná tvorba dehtu – znamená nedokonalé spalování; zvyšte teplotu v kotlovém okruhu nebo použijte sušší palivo.
• Kotel nedosahuje výkonu – zkontrolujte tah komína a čistotu výměníku, kde vrstva popílku silná 3 mm snižuje účinnost až o 15 procent.
• Hlučnost v systému – značí přítomnost vzduchu v okruhu, systém odvzdušněte přes automatické odvzdušňovací ventily.

Tento postup diagnostiky se hodí pro majitele, kteří chtějí udržet systém v kondici bez nutnosti volat servis při každé drobnosti. Pro koho se tato svépomocná diagnostika nehodí? Pokud zaznamenáte úniky vody v blízkosti elektrické instalace nebo kotel vykazuje známky přetlakování nad 2,5 baru, okamžitě provoz zastavte a přivolejte odborníka. Bezpečné připojení kotle na tuhá paliva vyžaduje těsnost všech spojů a správnou kalibraci regulační techniky.

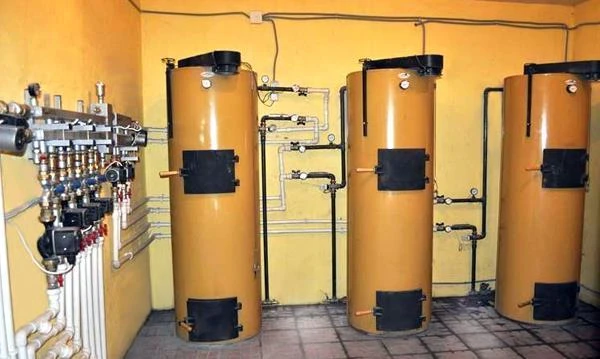

Jak správně zapojit dva kotle na tuhá paliva dohromady

Zapojení dvou kotlů na tuhá paliva do jednoho systému vyžaduje precizní hydraulické zapojení kotle, které zajistí efektivní distribuci tepelného výkonu. Klíčem k úspěšné instalaci je využití akumulační nádrže kotle o objemu 500 až 1000 litrů jako centrálního uzlu, do kterého oba zdroje tepla ústí. Hydraulické zapojení kotle musí obsahovat oddělovací prvky, jako jsou zpětné klapky, aby jeden kotel při nečinnosti neodebíral teplo z druhého okruhu.

Technické principy instalace dvou kotlů

Pro dosažení optimální účinnosti doporučuji instalovat ke každému kotli samostatný termoregulační ventil nebo zařízení typu Laddomat 22. Tyto komponenty udržují teplotu vratné vody v rozmezí 65 až 75 °C, čímž spolehlivě chrání výměník před nízkoteplotní korozí způsobenou kondenzací dehtů a kyselin. Pokud řešíte, jak zapojit dva kotle na tuhá paliva dohromady, musíte oba okruhy vybavit zpětnými klapkami a čerpadlovými skupinami. Vyrovnávací nádrž následně slouží jako hydraulický vyrovnávač tlaku a průtoku mezi jednotlivými větvemi systému.

Při návrhu systému dodržujte následující technické zásady:

• Každý kotel musí mít vlastní bezpečnostní prvky kotle, zejména přetlakové a membránové pojistné ventily, manometry a odvzdušňovací ventily.
• Expanzní nádoba musí být dimenzována na celkový objem vody v celém systému, včetně akumulační nádrže.
• Regulace teploty musí být řešena nadřazeným elektronickým systémem, který prioritně nabíjí akumulační nádrž a teprve poté uvolňuje teplo do topných okruhů objektu.
• Hydraulické propojení proveďte trubkami o dostatečném průměru, aby průtok v kotlovém okruhu byl o 5 až 10 % vyšší než v otopné soustavě.

Častá chyba při zapojení svépomocí spočívá v poddimenzování oběhových čerpadel nebo nesprávném umístění čidel teploty (např. SC2012 či AS25). Na co si dát pozor: vždy zajistěte, aby elektrické zapojení kotle umožňovalo nezávislé odstavení jednoho zdroje bez ovlivnění chodu druhého, což vyžaduje pečlivou instalaci dle projektové dokumentace. Tento systém se skvěle hodí pro rozsáhlé objekty s vysokou tepelnou ztrátou, kde je nutné pokrýt špičkový výkon. Naopak pro běžné rodinné domy s nízkou spotřebou je instalace dvou kotlů ekonomicky nevýhodná kvůli vysokým pořizovacím nákladům na komplexní regulaci a hydraulické komponenty. Vždy konzultujte výsledné schéma s projektantem vytápění, aby instalace odpovídala normě ČSN EN 303-5.

Jak udržovat a čistit kotel a akumulační nádrž po instalaci

Pravidelná údržba kotle na tuhá paliva a důsledné čištění akumulační nádrže tvoří základ pro bezpečný provoz celého topného systému. Pokud víte, jak správně zapojit kotel na tuhá paliva s akumulační nádrží, musíte také dodržovat technické intervaly prohlídek, aby hydraulické zapojení kotle neztrácelo účinnost vlivem usazenin.

Odborná rada: Častá chyba při údržbě spočívá v podceňování teploty vratné vody. Pokud teplota vratné vody klesne pod 60 stupňů Celsia, dochází v kotlovém tělese ke kondenzaci dehtů, což výrazně zkracuje životnost výměníku. Správně instalovaný Laddomat 22 nebo jiný termoregulační ventil tomuto jevu aktivně brání, ale i tak vyžaduje pravidelnou kontrolu funkčnosti.

Pro dlouhodobou životnost systému postupujte následovně:

1. Odstraňování popela – provádějte minimálně jednou týdně z topeniště a popelníkové zásuvky, aby byl zajištěn dostatečný přívod spalovacího vzduchu.
2. Čištění výměníku – jednou za měsíc mechanicky očistěte plochy výměníku pomocí ocelového kartáče, protože vrstva sazí silná pouhé 2 milimetry zvyšuje spotřebu paliva až o 10 procent.
3. Kontrola bezpečnostních prvků kotle – jednou ročně ověřte funkčnost pojistného ventilu a odvzdušňovacích armatur, které chrání systém proti přetlaku.
4. Revize akumulační nádrže kotle – jednou za 3 až 5 let vypusťte část vody ze systému a zkontrolujte stav anodové ochrany uvnitř nádrže, která zabraňuje korozi ocelového pláště.

Tip: Čištění akumulační nádrže se provádí především při výměně topné vody, kdy je vhodné odstranit případné kaly usazené na dně. Tento postup je ideální pro ty z vás, kteří chtějí mít jistotu, že schéma zapojení kotle funguje dlouhodobě bez rizika ucpání čerpadel či ventilů. Údržba kotle na tuhá paliva se nehodí pro osoby, které nejsou schopny manipulovat s těžkými kartáči nebo pracovat v omezeném prostoru technické místnosti. V takovém případě vždy raději oslovte autorizovaného servisního technika.

Časté dotazy k připojení kotle na tuhá paliva svépomocí

Otázka: Jak zapojit dva kotle na tuhá paliva?

Dva kotle se zapojují s vyrovnávací nádrží o objemu 500-1000 l a regulačními ventily pro správné hydraulické vyvážení a řízení teploty vratné vody. Správné hydraulické zapojení kotle zajistí, že oba zdroje pracují efektivně a vzájemně se neblokují.

Otázka: Kolik stojí zapojení kotle na tuhá paliva?

Cena instalace se liší podle složitosti systému, ale běžně se pohybuje v rozmezí 15 000-40 000 Kč včetně materiálu a práce. Tato částka zahrnuje pořízení komponentů, jako je Laddomat 22, potrubí a expanzní nádoby.

Otázka: Jak zapojit akumulační nádrž ke kotli na tuhá paliva?

Akumulační nádrž kotle se připojuje mezi kotel a topný okruh, přičemž doporučený objem je 500-1000 litrů pro stabilní provoz. Odborná rada: Vždy instalujte nádrž tak, aby byla umožněna přirozená cirkulace při výpadku elektrického proudu.

Otázka: Jak poznám, že kotel správně zplynuje?

Správné zplynování poznáte podle čistého modrého plamene v komoře a stabilní doby hoření 2-4 hodiny po jednom přiložení paliva. Pokud kotel dehtuje, je to signál, že proces není optimální.

Otázka: Jaké je správné schéma připojení kotle na tuhá paliva?

Schéma zahrnuje kotel, akumulační nádrž 500-1000 l, Laddomat 22, termoregulační ventil s nastavením 65-75 °C a oběhová čerpadla. Toto uspořádání minimalizuje riziko nízkoteplotní koroze výměníku.

Otázka: Jak správně nastavit teplotu vratné vody?

Teplota vratné vody by měla být udržována mezi 65 a 75 °C, aby se zabránilo kondenzaci škodlivých látek v kotli. Nízká teplota na zpátečce vede k rychlému zanášení teplosměnných ploch dehtem.

Otázka: Jak provést elektrické zapojení kotle?

Elektrické zapojení musí obsahovat pojistné ventily, manometry a bezpečnostní prvky, přičemž doporučujeme odbornou montáž dle projektové dokumentace. Častá chyba: podcenění průřezu vodičů u čerpadlových skupin, což vede k jejich přehřívání.

Otázka: Jak vybrat materiály pro instalaci kotle?

Používejte ocelové trubky s tepelnou izolací, kvalitní čerpadla a mosazné termoregulační ventily pro zajištění dlouhé životnosti. Plastové rozvody nejsou pro přímé napojení kotle na tuhá paliva vhodné kvůli vysokým teplotám.

Otázka: Jak často čistit kotel a akumulační nádrž?

Kotel je třeba čistit minimálně jednou za topnou sezónu, akumulační nádrž podle potřeby, obvykle jednou za 2-3 roky. Pravidelná údržba prodlužuje životnost kotlového tělesa o několik let.

Otázka: Jak instalovat kotel v rodinném domě?

Kotelna musí být suchá a dobře větraná, s přívodem spalovacího vzduchu minimálně 350 cm² pro kotle o výkonu 15-150 kW. Tip: Zajistěte dostatečný manipulační prostor 50 cm kolem kotle pro snadné čištění.

Otázka: Jaké jsou běžné problémy při provozu kotle?

Mezi problémy patří nízkoteplotní koroze, nedostatečné zplynování nebo nízký průtok vody, které diagnostikujeme sledováním teploty na teploměrech. Správné zapojení kotle na tuhá paliva těmto potížím aktivně předchází.

Otázka: Jak integrovat kotel s chytrou domácností?

Integrace vyžaduje použití digitálních regulátorů a teplotních čidel, které umožní dálkové sledování stavu nádrže. Tento systém se hodí pro uživatele preferující automatizaci, ale není vhodný pro starší typy kotlů bez elektronické jednotky.

Otázka: Jak připojit kotel na tuhá paliva bez chyb?

Dodržujte projektové schéma, udržujte teplotu vratné vody nad 65 °C a používejte termoregulační ventil pro řízení průtoku. Na co si dát pozor: nezapomeňte na instalaci pojišťovacího ventilu přímo na kotel.

Otázka: Jak zapojit kotel na tuhá paliva a akumulační nádrž správně?

Akumulační nádrž se zapojuje sériově mezi kotel a topný okruh, aby stabilizovala teplotu a zvýšila celkovou efektivitu spalování. Tento postup vyžaduje správně dimenzované potrubí pro eliminaci tlakových ztrát.

Otázka: Jaký je postup připojení kotle na tuhá paliva krok za krokem?

Postup zahrnuje montáž kotle, instalaci akumulační nádrže, zapojení Laddomatu 22, ventilů, čerpadel a elektrické připojení dle projektu. Kompletní návod na zapojení kotle na tuhá paliva svépomocí vyžaduje důsledné dodržení norem pro tlakové nádoby.
