Správné hydraulické zapojení kotle je klíčové pro efektivní a bezpečný provoz topného systému. Mezi nejčastěji používaná zařízení patří akumulační nádoba, termoregulační ventil a Laddomat 22, která zajišťují optimální rozvod tepla a ochranu kotle. Následující postup instalace vám pomůže vše správně propojit a zabránit častým chybám při montáži.
⭐ Co byste měli vědět
- Kotle na pevná paliva vyžadují akumulační nádrž o objemu minimálně 55 l na 1 kW výkonu kotle.
- Mezera mezi nástěnným kotlem a stěnou by měla být 30 až 50 cm pro bezpečný přístup a odvětrání.
- Použití termoregulačních ventilů TV 65/70/75 °C pomáhá chránit kotel před nízkoteplotní korozí.
- Průtok od kotle do hydraulického vyrovnávače dynamických tlaků by měl být o 5-10 % vyšší než průtok v otopné soustavě.
- Nepřímé ohřívače vody mají kapacitu od 200 do 1500 litrů a ohřev trvá obvykle 20 až 40 minut.
Typy kotlů a topných okruhů – charakteristika a volba
Pro správné schéma připojení kotle k topnému systému je klíčové znát různé typy kotlů a jejich vlastnosti. Jednookruhové kotle mají výkon obvykle do 100 kW a využívají se pro jednoduché topné okruhy bez přímé přípravy teplé vody. Dvouokruhové kotle kombinují vytápění s přípravou teplé užitkové vody, což usnadňuje instalaci v domácnostech bez dalšího ohřívače.
Kotle na tuhá paliva vyžadují zapojení s akumulační nádrží, která minimalizuje kolísání teploty a zvyšuje účinnost provozu. Objem akumulační nádoby by měl být minimálně 55 litrů na 1 kW výkonu kotle, což umožňuje dlouhodobé akumulování tepla a plynulý chod systému. Nepřímé ohřívače vody slouží k přípravě teplé vody v objemech od 200 do 1500 litrů a jsou často součástí komplexních topných systémů s kotlem a akumulací.
Pro typy připojení kotle k topnému systému je nezbytné zahrnout hydraulické zapojení kotle s využitím vhodných komponent, jako je termoregulační ventil a Laddomat 22, který optimalizuje průtok a teplotu vratné vody. Elektrické zapojení kotle musí splňovat bezpečnostní normy kotlů, aby byl zajištěn bezpečný a spolehlivý provoz.
Typy zařízení pro připojení kotle k topnému systému
| Typ kotle | Výkon (kW) | Potřebná akumulační nádrž (l) | Charakteristika |
|---|---|---|---|
| Jednookruhový kotel | Do 100 | Není nutná | Jednoduché topné okruhy, bez ohřevu vody |
| Dvouokruhový kotel | Do 30-40 | Není nutná | Kombinace vytápění a ohřevu užitkové vody |
| Kotel na tuhá paliva | Od 15 do 100+ | Min. 55 l/kW | Nutná akumulační nádoba, plynulý provoz |
| Nepřímý ohřívač | Kapacita 200-1500 l | Součást systému | Ohřev vody z kotle, velké zásoby tepla |
Tip: Častou chybou je poddimenzování akumulační nádoby u kotlů na tuhá paliva, což vede k častému zapínání a vypínání kotle a zkracuje jeho životnost. Proto dodržujte poměr 55 litrů na 1 kW výkonu.
Toto rozlišení typů kotlů a topných okruhů pomáhá vybrat správné zařízení a sestavit efektivní schéma zapojení kotle s akumulační nádrží do topení. Pro jednoduché topné systémy bez akumulace se hodí jednookruhové a dvouokruhové kotle, zatímco kotle na tuhá paliva vyžadují komplexnější řešení s akumulací a termoregulačními ventily.
Hydraulické zapojení kotle – armatury a ochranné prvky
Hydraulické zapojení kotle představuje základ správné funkce topného systému a ochrany zdroje tepla. Správná volba armatur a ochranných prvků zajišťuje optimální teploty, stabilní průtok a prodlužuje životnost kotle i celého zařízení. Součástí správného zapojení je také integrace akumulační nádoby, která vyrovnává tepelné výkyvy a zvyšuje efektivitu provozu.
Směšovací ventily a čerpadla
Směšovací ventil reguluje teplotu vratné vody do kotle smícháním teplejší vody z výstupu s chladnější vratnou vodou. Tím se udržuje teplota vratné vody nad 65 °C, což je minimální hodnota potřebná k prevenci nízkoteplotní koroze a kondenzace spalin. Čerpadlo v topném okruhu musí mít průtok o 5-10 % vyšší než průtok otopné soustavy, aby se zabránilo poklesu tlaku a zajistila optimální cirkulace. Správně dimenzované čerpadlo společně se směšovacím ventilem umožňuje přesnou regulaci teploty a průtoku podle aktuálních požadavků topení.
Laddomat a termoregulační ventily
Laddomat 22 je speciální zařízení určené k ochraně kotlů na tuhá paliva před nízkoteplotní korozí. Zajišťuje rychlý ohřev vratné vody na provozní teplotu, obvykle nad 65 °C, a optimalizuje předávání tepla do akumulační nádoby. Objem akumulační nádoby by měl být minimálně 55 litrů na 1 kW výkonu kotle, což výrazně zlepšuje stabilitu provozu a snižuje počet startů kotle. Termoregulační ventily (například TV 65, 70 nebo 75 °C) udržují teplotu vratné vody nad nastavenou hodnotou, čímž minimalizují vznik kondenzátu a prodlužují životnost kotle. Pro správnou funkci je nutné zvolit ventil podle konkrétního typu kotle a provozních podmínek.
Hydraulický vyrovnávač dynamických tlaků
Hydraulický vyrovnávač dynamických tlaků (HVDT) slouží k vyrovnání tlakových rozdílů mezi více topnými okruhy nebo zdroji tepla v systému. Tento prvek je nezbytný zejména při zapojení kotle s akumulační nádrží a nepřímým ohřívačem vody, kde rozdílné průtoky mohou způsobovat zpětné proudění a nestabilitu. Doporučený průtok kotle do HVDT by měl být o 5-10 % vyšší než průtok v otopné soustavě, což umožňuje efektivní hydraulické vyvažování. HVDT zajišťuje stabilní tlakové poměry, splňuje bezpečnostní normy kotlů a přispívá k dlouhodobé spolehlivosti celého topného systému.
- správné hydraulické zapojení kotle zvyšuje životnost kotle a šetří palivo
- teplota vratné vody musí být kontrolována termoregulačním ventilem, aby se minimalizovalo riziko koroze
- Laddomat 22 optimalizuje provoz a ochranu kotle, zejména u kotlů na tuhá paliva
- hydraulický vyrovnávač dynamických tlaků je vhodný pro rozsáhlé systémy s více zdroji tepla
- akumulační nádrž stabilizuje teplotu a snižuje počet startů kotle, což zvyšuje efektivitu a životnost zařízení
Tip: Při instalaci kotle vždy dodržujte doporučené schéma zapojení kotle do topení a zohledněte typy zařízení pro připojení kotle k topnému systému. Častou chybou je nesprávné dimenzování čerpadel nebo absence termoregulačních ventilů, což vede k poškození kotle a výraznému snížení účinnosti topení. Zvláštní pozornost věnujte správnému zapojení akumulační nádoby a tepelné ochraně kotle, aby nedocházelo ke kondenzaci a korozi.

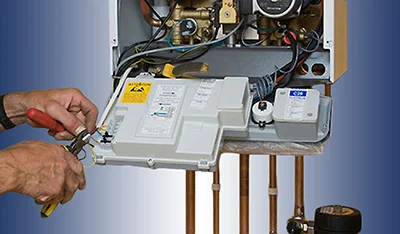

Elektrické zapojení a regulace kotle
Elektrické zapojení kotle představuje klíčovou součást instalace topného systému, která musí odpovídat projektové dokumentaci i platným bezpečnostním normám kotlů. Správné připojení zajistí nejen bezpečný provoz, ale i efektivní řízení topení, což se projeví na nižších nákladech a prodloužení životnosti zařízení. Regulace kotle využívá zejména pokojový termostat a ekvitermní regulaci, které společně ovlivňují činnost čerpadla a tím i celkovou funkci topného systému.
Pokojový termostat sleduje teplotu v místnosti a podle potřeby spíná čerpadlo, čímž umožňuje automatické doplňování tepla do radiátorů. Ekvitermní regulace naopak přizpůsobuje teplotu topné vody venkovním podmínkám, což zvyšuje efektivitu provozu kotle a snižuje energetické ztráty. Elektrické zapojení musí být provedeno odborníkem, aby bylo zajištěno správné napájení a bezpečnostní prvky, jako jsou pojistky a jističe.
Návod na zapojení kotle do topného systému
- Připravit elektrické vedení – zajistit přívod elektrické energie dle projektové dokumentace a bezpečnostních norem kotlů.
- Připojit kotel k napájení – podle specifikace výrobce a s ohledem na správné uzemnění.
- Zapojit pokojový termostat – propojit s čerpadlem tak, aby termostat spínal jeho chod podle aktuální teploty prostoru.
- Implementovat ekvitermní regulaci – připojit čidlo venkovní teploty a integrovat do ovládání kotle.
- Ověřit funkčnost čerpadla a regulačních prvků – testovat spínání a reakci systému na změny teplot.
Tip: Častou chybou při elektrickém zapojení je nedodržení bezpečnostních norem, což může vést k poruchám nebo nebezpečí úrazu. Proto se instalace elektrického zapojení bez odborné kvalifikace nedoporučuje.
Regulace kotle s kvalitním elektrickým zapojením spolu s hydraulickým zapojením kotle, akumulační nádobou a termoregulačním ventilem, případně za pomoci zařízení Laddomat 22, optimalizuje celý topný systém a zajistí úsporný provoz. Pro domácnosti, které vyžadují jednoduché ovládání, je pokojový termostat ideální, zatímco ekvitermní regulace je vhodná pro složitější systémy s akumulací tepla.
Při připojení kotle k topnému systému vždy respektujte pokyny výrobce a projektanta, aby instalace splnila všechny technické i bezpečnostní parametry.
Postup instalace kotle krok za krokem
Postup instalace kotle na topný systém krok za krokem vyžaduje precizní dodržení jednotlivých fází od přípravy místa až po závěrečnou kontrolu. Správné hydraulické zapojení kotle a napojení na elektriku spolu s případnou akumulační nádrží zajistí efektivní a bezpečný provoz topného systému. Montáž kotle provádí odborná firma, která respektuje bezpečnostní normy kotlů a zajišťuje dostatečnou mezeru mezi kotlem a stěnou, obvykle 30 až 50 cm, kvůli odvětrávání a přístupu pro servis.
- Příprava místa – zajistěte pevný a rovný podklad, dostatečnou mezeru 30-50 cm od stěny a přístup k odvodu spalin i elektrickému připojení.
- Umístění kotle – umístěte kotel na připravené místo s ohledem na prostor pro servisní zásahy a připojení.
- Hydraulické zapojení kotle – připojte kotel k topnému systému podle schématu, včetně instalace termoregulačního ventilu a případně Laddomatu 22 pro správnou cirkulaci vody a ochranu kotle.
- Připojení akumulační nádoby – pokud je součástí systému, zapojte akumulační nádobu tak, aby vyrovnávala teplotní výkyvy a optimalizovala provoz kotle.
- Elektrické zapojení kotle – připojte kotel k elektrické síti podle platných bezpečnostních norem kotlů, včetně instalace ochranných prvků a regulátoru.
- Tlaková zkouška – proveďte tlakové testování topného systému, které kontroluje těsnost spojů a správnou funkci hydrauliky, aby se zabránilo únikům a poškození.
- Spuštění a kontrola provozu – po úspěšné tlakové zkoušce zkontrolujte správnou cirkulaci vody, funkci termoregulačních ventilů a elektrické ovládání.
Jak připojit kotel k topnému systému správně
Dodržení tohoto návodu na zapojení kotle do topného systému je klíčové pro dlouhodobou spolehlivost a bezpečnost. Na co si dát pozor: častou chybou je nedodržení správné mezery kotel-stěna, což může vést k přehřívání a omezení přístupu při servisu. Tento postup se hodí pro kotle na tuhá paliva i jiné typy zdrojů tepla, ale instalace vyžaduje odborný dohled kvůli bezpečnostním normám a správnému hydraulickému a elektrickému napojení. Pro domácnosti bez zkušeností s topnými systémy se doporučuje využít služeb specializované firmy.
Bezpečnostní opatření při instalaci kotle
Při připojení kotle k topnému systému je nezbytné dodržovat platné bezpečnostní normy kotlů, které stanovují pravidla pro bezpečný a ekologický provoz. Emisní třída kotle musí odpovídat normě ČSN EN 303-5, jež určuje limity emisí škodlivin a zajišťuje efektivní spalování paliva. Nevyhovující emisní parametry mohou vést nejen k pokutám, ale i k ohrožení zdraví uživatelů.
Minimální vzdálenost kotle od stěn a hořlavých materiálů by měla být mezi 30 až 50 cm, aby se zabránilo přehřívání okolních konstrukcí a umožnil se snadný přístup při servisu. Hydraulické zapojení kotle a instalace akumulační nádoby, termoregulačního ventilu či zařízení Laddomat 22 musí být plánovány tak, aby respektovaly tyto bezpečnostní odstupy.
Kontrola komína je další klíčovou podmínkou. Před instalací je nutné provést revizi jeho těsnosti, průchodnosti a správného tahu. Plynová instalace musí projít těsnostními a tlakové zkouškami, protože netěsnosti představují vážné riziko výbuchu nebo otravy oxidem uhelnatým. Elektrické zapojení kotle by mělo odpovídat platným bezpečnostním předpisům a být provedeno odborníkem.
Nejčastější chyby při připojení kotle k topnému systému
- Nedodržení minimálních vzdáleností od stěn a hořlavých materiálů
- Použití kotle s nevhodnou emisní třídou
- Nepřesné nebo chybějící revize komína a plynové instalace
- Nesprávné hydraulické zapojení bez zapojení akumulační nádoby a termoregulačního ventilu
Tip: Pro instalaci kotle do domácího topného systému doporučuji vždy využít odbornou firmu, která zajistí kompletní kontrolu plynové instalace, komína i správné hydraulické zapojení kotle. Tím se minimalizuje riziko provozních závad a zvýší bezpečnost vašeho topení.
Specifika připojení kotle na tuhá paliva s akumulační nádrží
Specifika připojení kotle na tuhá paliva s akumulační nádrží vyžadují dodržení správného hydraulického zapojení kotle a použití vhodných zařízení pro ochranu a efektivní provoz. Následující podkapitoly popisují zásadní parametry akumulační nádoby a funkci Laddomatu 22 spolu s termoregulačními ventily, které jsou klíčové pro správné schéma zapojení kotle s akumulační nádrží do topení.
Objem akumulační nádrže a její význam
Pro správné fungování topného systému s kotlem na tuhá paliva je doporučeno použít akumulační nádrž o objemu minimálně 55 litrů na 1 kW výkonu kotle. Tento objem zajišťuje dostatečnou tepelnou setrvačnost, která umožňuje efektivní využití vyrobeného tepla a snižuje počet zapalování kotle. Příliš malá akumulační nádoba může vést k častému kolísání teploty a zvýšenému opotřebení kotle. Správně dimenzovaná akumulační nádoba také pomáhá vyrovnat teplotní výkyvy v topném systému a optimalizuje jeho provoz podle bezpečnostních norem kotlů.
Funkce Laddomatu 22 a termoregulačních ventilů
Laddomat 22 je zařízení určené k řízení vratné vody z topného systému do kotle tak, aby teplota vratné vody nikdy neklesla pod kritickou hranici, obvykle 65 °C. Tím se zabrání vzniku nízkoteplotní koroze, která zkracuje životnost kotle. Termoregulační ventil navíc udržuje teplotu vratné vody v rozmezí 65 až 75 °C, což zvyšuje účinnost spalování a snižuje riziko kondenzace v kotli.
- Laddomat 22 zajišťuje rychlý návrat kotle do provozní teploty po zapálení
- Termoregulační ventil reguluje teplotu vratné vody podle nastavené hodnoty
- Ochranná zařízení zajišťují bezpečnost podle platných bezpečnostních norem kotlů
Tip: Při instalaci je třeba věnovat pozornost správnému umístění Laddomatu a termoregulačních ventilů podle schématu zapojení kotle na tuhá paliva a akumulační nádrže, aby nedošlo k chybnému elektrickému zapojení kotle nebo hydraulickému vyrovnání tlaků.
Tento způsob zapojení představuje ověřený návod na zapojení kotle do topného systému, který prodlužuje životnost zařízení a maximalizuje účinnost vytápění.
Zapojení nepřímých ohřívačů vody
Zapojení nepřímých ohřívačů vody vyžaduje správné hydraulické zapojení kotle tak, aby bylo dosaženo efektivního ohřevu a bezpečného provozu podle platných bezpečnostních norem kotlů. Nepřímý ohřívač vody slouží jako zásobník, kde se voda ohřívá tepelnou energií z kotle přes výměník. Kapacita těchto ohřívačů se pohybuje od 200 do 1500 litrů, což umožňuje přizpůsobit systém potřebám domácnosti či objektu.
Doba ohřevu vody v nepřímém ohřívači typicky trvá 20 až 40 minut v závislosti na velikosti zásobníku a výkonu kotle. Při zapojení s prioritou ohřevu je teplá voda upřednostněna před vytápěním, což znamená, že kotel nejprve ohřívá zásobník a až poté topný systém. Bez priority ohřevu probíhá ohřev vody a vytápění současně, což může být méně efektivní, ale jednodušší na instalaci.
Pro správné připojení kotle k topnému systému je důležité použít vhodné termoregulační ventily a v některých případech i zařízení jako Laddomat 22, které optimalizují cirkulaci a teplotu vody mezi kotlem a akumulační nádrží. Elektrické zapojení kotle musí respektovat bezpečnostní normy a zajistit spolehlivý provoz celého systému.
| Typ nepřímého ohřívače | Kapacita (l) | Doba ohřevu (min) | Priorita ohřevu |
|---|---|---|---|
| Malý zásobník | 200-400 | 20-25 | Ano / Ne |
| Střední zásobník | 400-800 | 25-35 | Ano / Ne |
| Velký zásobník | 800-1500 | 35-40 | Ano / Ne |
Jak připojit kotel k topnému systému správně
Správné připojení nepřímého ohřívače k topnému systému zahrnuje dimenzování kapacity zásobníku podle potřeb teplé užitkové vody a volbu schématu zapojení s ohledem na prioritu ohřevu. Doporučuje se dodržovat hydraulické zásady, použít termoregulační ventil a případně Laddomat 22 pro udržení optimální teploty kotle. Tak lze dosáhnout úspory paliva a prodloužit životnost kotle i celého topného systému.
Řešení problémů a nejčastější chyby při připojení kotle
Při připojení kotle k topnému systému je nezbytné zajistit správnou instalaci a pravidelnou údržbu v souladu s bezpečnostními normami kotlů (např. ČSN EN 303-5). Nedodržení těchto pravidel a chyby v hydraulickém zapojení vedou k problémům s hlukem, hydraulickou nerovnováhou a mohou výrazně zkrátit životnost zařízení.
Běžné chyby při instalaci
Mezi nejčastější chyby patří nedostatečná mezera mezi kotlem a stěnou, která by měla být minimálně 30-50 cm, aby byl zajištěn přístup pro servis a dostatečné chlazení okolí kotle. Nesprávné zapojení termoregulačního ventilu, případně absence Laddomatu 22 u kotlů na tuhá paliva, způsobuje nedostatečnou cirkulaci a nerovnoměrný ohřev vody v akumulační nádobě. Častým přehlíženým problémem je neinstalování bezpečnostních prvků, jako jsou pojistné ventily a expanzní nádoby, což může vést k nebezpečnému přetlaku a poškození systému. Elektrické zapojení kotle musí být provedeno přesně podle platných předpisů a projektové dokumentace, jinak hrozí poruchy, zkraty nebo dokonce požár.
Řešení hydraulických problémů a hluku
Hydraulická nerovnováha způsobuje nerovnoměrné rozdělení tepla v otopné soustavě a často vyvolává rušivý hluk způsobený kavitačními jevy nebo nesprávným průtokem vody. Pro odstranění těchto problémů je nutné správně dimenzovat oběhová čerpadla a instalovat hydraulický vyrovnávač tlaků (HVDT), který vyrovnává dynamické tlaky mezi kotlovým a otopným okruhem. Pokud systém obsahuje akumulační nádobu, doporučuje se instalace zařízení Laddomat 22, které zajišťuje optimální nabíjení kotle a udržuje vratnou teplotu nad 65 °C, čímž se minimalizuje riziko nízkoteplotní koroze. Hluk v topném systému často vzniká kvůli špatnému odvzdušnění nebo nesprávnému umístění ventilů; pravidelná údržba včetně kompletního odvzdušnění a kontroly armatur zabraňuje těmto komplikacím.
- Kontrolujte pravidelně funkčnost termoregulačních ventilů a jejich správné nastavení
- Dodržujte bezpečnostní normy kotlů a hydraulické zapojení přesně podle schématu
- Používejte vhodné typy připojení kotle k topnému systému, včetně bezpečnostních prvků, pro zajištění stability a ochrany systému
Tip: Postup připojení kotle k topnému systému vyžaduje přesné dodržení technických norem a správné dimenzování všech komponent. Bez odborné kvalifikace doporučuji konzultovat instalaci s autorizovaným technikem, aby se předešlo častým chybám a zajistila bezpečnost provozu.
Časté dotazy
Jaká je minimální objem akumulační nádrže pro kotle na tuhá paliva?
Minimální objem akumulační nádrže je 55 litrů na 1 kW instalovaného výkonu kotle.
Jaká mezera musí být mezi nástěnným kotlem a stěnou?
Mezera by měla být 30 až 50 cm pro bezpečný přístup a správné odvětrání.
Co je účelem termoregulačního ventilu u kotlů na pevná paliva?
Termoregulační ventil udržuje teplotu vratné vody nad 65 °C, aby se zabránilo nízkoteplotní korozi kotle.
Jaký je doporučený průtok od kotle do hydraulického vyrovnávače dynamických tlaků?
Průtok od kotle by měl být o 5 až 10 % vyšší než průtok v otopné soustavě.
Jak dlouho trvá ohřev vody v nepřímém ohřívači?
Ohřev vody trvá obvykle 20 až 40 minut v závislosti na kapacitě ohřívače.
Kdo by měl provádět elektrické zapojení kotle?
Elektrické zapojení kotle musí provádět odborná firma podle projektové dokumentace.
Jaké jsou hlavní bezpečnostní normy pro kotle na pevná paliva?
Kotle musí splňovat normu ČSN EN 303-5 a od 1. 9. 2024 nesmí být provozovány kotle emisních tříd 1 a 2 v obytných objektech.
Jaké chyby jsou nejčastější při instalaci kotle?
Nedostatečná mezera mezi kotlem a stěnou, špatné zapojení ventilů a chybějící ochranné prvky patří mezi nejčastější chyby.
Jak se předchází hluku a hydraulické nerovnováze v topném systému?
Správné vyvážení průtoků, instalace vyvažovacích ventilů a pravidelná údržba snižují hluk a nerovnováhu.
Jaký je postup instalace kotle na topný systém?
Postup zahrnuje přípravu místa, připojení hydrauliky a elektriky, tlakové zkoušky, kontrolu a spuštění systému.
Jaké armatury jsou nezbytné při hydraulickém zapojení kotle k topnému systému?
Při hydraulickém zapojení jsou nezbytné armatury jako zpětný ventil, pojistný ventil a termoregulační ventil, které zajišťují bezpečný a efektivní provoz kotle.
Jaké jsou klíčové kroky při elektrickém zapojení kotle ATMOS?
Elektrické zapojení kotle ATMOS zahrnuje připojení k síti přes jistič, správné uzemnění a zapojení ovládacích prvků podle návodu, přičemž klíčový je krok č. 3 – kontrola funkčnosti regulace.
