Diagnostika nefunkční expanzní nádoby v topení: kompletní návod

Nefunkční expanzní nádoba v topném systému může způsobit tlakové výkyvy a ohrozit správný chod vytápění. Kontrola tlaku a stavu membrány pomáhá rychle odhalit poruchu expanzní nádoby, která vyžaduje okamžitou opravu či výměnu. Přesné diagnostické kroky zajistí spolehlivost celého systému a zabrání větším škodám.

Jak poznat nefunkční expanzní nádobu v topném systému

Jak zjistit nefunkční expanzní nádobu v topném systému je možné podle několika jasných příznaků. Mezi hlavní symptomy patří časté spínání čerpadla, kolísání tlaku vody mimo doporučený rozsah 1,0 až 2,5 baru a zvýšená hlučnost topného systému. Tyto projevy obvykle signalizují poruchu membrány expanzní nádoby, která vede k nesprávnému tlaku plynu v expanzní nádobě a následné nestabilitě celého systému.

Diagnostika topného systému by měla zahrnovat pravidelnou kontrolu tlaku expanzní nádoby a sledování chování čerpadla. Porucha expanzní nádoby se často projeví také únikem vzduchu, což je další indikátor, jak zjistit nefunkční expanzní nádrž v topném systému.

Jak poznat nefunkční expanzní nádobu?

Nefunkční expanzní nádoba se projevuje častým spínáním čerpadla, které topný systém neustále restartuje kvůli nestabilnímu tlaku vody. Když tlak vody klesá pod 1,0 bar nebo naopak přesahuje 2,5 baru, je to jasný signál poruchy. Hlučnost topného systému vzniká právě kvůli nepravidelné cirkulaci a poškozené membráně expanzní nádoby. Tyto příznaky lze sledovat pomocí tlakoměru na kotli nebo rozvodech.

Jak zkontrolovat expanzní nádobu?

Kontrola expanzní nádoby začíná vizuální inspekcí, zda není nádoba poškozená nebo netěsní. Dalším krokem je měření tlaku plynu v expanzní nádobě manometrem, který by měl odpovídat hodnotám doporučeným výrobcem, často kolem 1,0 až 1,5 baru. Stabilita tlaku vody v topném systému při běžném provozu potvrzuje správné natlakování expanzní nádoby. Pro diagnostiku topného systému doporučuji kontrolu provádět nejméně jednou ročně.

Jak poznat prasklý vak v expanzní nádobě?

Prasklý vak v expanzní nádobě způsobuje únik plynu, což výrazně snižuje tlak pod 1 bar. Tento problém způsobuje časté spínání čerpadla a nestabilitu tlaku vody, která se projevuje hlučností a nepravidelným chodem topení. Někdy lze také pozorovat únik vody kolem nádoby nebo slyšet specifické zvuky. V takovém případě je nutná oprava expanzní nádoby nebo její výměna.

Tip: Častou chybou je ignorovat drobné kolísání tlaku, které může rychle vést k vážnější poruše expanzní nádoby a tím i celého topného systému.

Jak správně změřit tlak v expanzní nádobě

Jak zkontrolovat tlak v expanzní nádobě topení správně vyžaduje přesný postup a dodržení bezpečnostních pravidel. Tlak plynu v expanzní nádobě se měří tlakoměrem, ale před samotným měřením je nezbytné expanzní nádobu odpojit od topného systému a vypustit z ní vodu. Měření musí probíhat za studeného stavu vody, ideálně při teplotě kolem 20 °C, aby byly výsledky spolehlivé.

1. Odpojení expanzní nádoby – vypněte topení a odpojte expanzní nádobu od potrubí, aby nebyla pod tlakem systému.
2. Vypuštění vody z nádoby – otevřete odvzdušňovací ventil a nechte úplně vytéct vodu.
3. Připojení tlakoměru – na ventil expanzní nádoby nasaďte přesný tlakoměr určený pro měření plynu.
4. Měření tlaku plynu – odečtěte hodnotu tlaku, která by měla být ideálně mezi 1 a 1,2 bar, maximálně 2,5 bar.

Tip: Příliš nízký tlak nebo jeho kolísání může signalizovat poruchu membrány expanzní nádoby nebo únik vzduchu v topném systému. Tlak je nutné pravidelně kontrolovat, aby nedošlo k poškození kotle nebo potrubí.

Postup diagnostiky a kontroly expanzní nádoby krok za krokem

Příprava na diagnostiku

Před zahájením diagnostiky vypněte napájení topného systému a nechte jej vychladnout pod 40 °C, aby nedošlo k poškození membrány expanzní nádoby. Odpojte expanzní nádobu od topného systému a vypusťte z ní veškerou vodu, čímž odstraníte tlak vody působící na membránu. Tento krok zajistí přesné měření tlaku plynu a bezpečnost při manipulaci s nádobou.

Měření tlaku v expanzní nádobě

Po vypuštění vody změřte tlak plynu v expanzní nádobě pomocí přesného tlakoměru, který přiložíte na ventil vzduchové části nádoby. Správný tlak plynu se obvykle pohybuje mezi 1,0 a 1,2 baru, což odpovídá standardnímu výrobnímu nastavení pro rodinné domy. Měření provádějte při teplotě okolí kolem 20 °C a za studeného stavu topné vody, aby výsledky nebyly zkreslené.

Vyhodnocení výsledků a další kroky

Porovnejte naměřený tlak plynu s doporučenými hodnotami výrobce a tlakem vody v systému. Pokud je tlak plynu nižší než 0,8 baru, proveďte dofouknutí vzduchu pumpičkou nebo kompresorem na hodnotu přibližně o 0,2 baru nižší než minimální tlak vody v systému. Pokud tlak nelze stabilizovat nebo membrána vykazuje známky poškození (například prasklý vak), je nutné expanzní nádobu vyměnit. Opakované poruchy membrány signalizují vážnější problém, který negativně ovlivňuje stabilitu tlaku v topném systému a může způsobovat časté spínání čerpadla či kolísání teploty vody.

Tip: Častou chybou je měření tlaku plynu bez vypuštění vody z nádoby, což vede k nesprávnému výsledku a nesprávnému dofouknutí. Pro koho se kontrola hodí: majitelé rodinných domů s uzavřeným topným systémem. Pro koho ne: systémy s otevřenou expanzní nádobou, kde tlak plynu nemá významný vliv.

Příznaky a projevy poškozené membrány expanzní nádoby

Prasklá nebo poškozená membrána expanzní nádoby v topném systému způsobuje únik plynu (vzduchu nebo dusíku) z její plynové části, což vede k poklesu tlakové hodnoty v expanzní nádobě. Tento pokles tlaku má za následek časté spínání a vypínání oběhového čerpadla, protože systém nedokáže správně vyrovnávat změny objemu topné vody při jejím ohřevu. Takové chování zhoršuje stabilitu tlaku v topném okruhu a zvyšuje opotřebení čerpadla i dalších komponent topného systému.

Mezi konkrétní projevy nefunkční expanzní nádoby patří:

• nepravidelný a kolísavý tlak v topném systému, často pod 1 bar, což signalizuje únik plynu z nádoby
• časté spínání oběhového čerpadla, které může dosahovat i několika sepnutí za hodinu
• opakovaný pokles tlaku vody v topném okruhu, vyžadující časté doplňování vody do systému (více než jednou za měsíc)
• hlučnější provoz topení, doprovázený vibracemi a bubláním v radiátorech nebo potrubí
• nemožnost správného natlakování expanzní nádoby na doporučený tlak 1,0-1,2 bar při teplotě 20 °C, což se projeví nízkým tlakem plynu při měření mimo topný systém

Pravidelná kontrola tlaku plynu v expanzní nádobě je klíčová pro včasné odhalení poruchy membrány. Diagnostika topného systému vyžaduje odpojení nádoby od systému a vypuštění vody, aby měření tlakoměrem ukázalo skutečný tlak plynu bez vlivu statického tlaku vody. Správná diagnostika pomáhá předejít poškození dalších částí topení a zajišťuje efektivní a bezpečný provoz.

Častá chyba: Měření tlaku plynu v expanzní nádobě za provozu bez odpojení od topného systému vede k falešně vysokým hodnotám, protože tlak vody působí na membránu a maskuje únik plynu.

Pro koho se to hodí: Tento postup kontroly a diagnostiky je vhodný pro majitele rodinných domů s uzavřenými topnými systémy a expanzními nádobami o objemu 5-12 litrů. Naopak u starších otevřených systémů bez expanzní nádoby nebo u systémů s jiným typem vyrovnávání tlaku tento postup není relevantní.

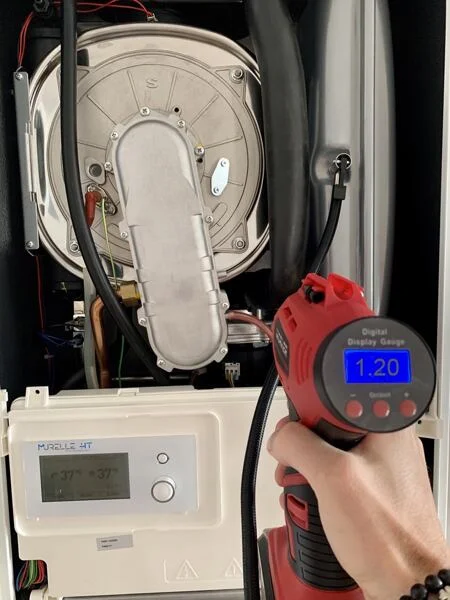

Jak a kdy natlakovat expanzní nádobu

Správné natlakování expanzní nádoby je klíčové pro funkci topného systému a zamezí poruše expanzní nádoby způsobené nesprávným tlakem plynu v jejím prostoru. Před natlakováním je nutné provést kontrolu tlaku expanzní nádoby a vždy nejprve vypustit vodu ze systému, protože tlak plynu má být nastaven zhruba o 0,2 baru nižší než dolní mez tlaku vody, což bývá obvykle okolo 1 až 1,2 bar.

1. Vypnutí topného systému – zajistěte, aby byl kotel vypnutý a chladný.
2. Vypuštění vody – pomocí vypouštěcího ventilu u expanzní nádoby spusťte přebytečnou vodu.
3. Připojení pumpičky – použijte ruční nebo elektrickou pumpičku pro doplnění vzduchu.
4. Natlakování plynu – dofoukněte tlak plynu přibližně na 1,0 až 1,2 bar, tedy o 0,2 bar pod tlakem vody.
5. Kontrola tlaku – ověřte tlak manometrem a případně dolaďte.

Tip: Častou chybou je natlakování expanzní nádoby bez vypuštění vody, což způsobuje nepřesný tlak plynu a může vést k poškození membrány expanzní nádoby. Pro správnou diagnostiku a opravu expanzní nádoby u plynového kotle je tento postup nezbytný.

Dopady nefunkční expanzní nádoby na topný systém a prevence

Nefunkční expanzní nádoba v topném systému způsobuje časté spínání čerpadla a výrazné kolísání tlaku vody, což vede k rychlejšímu opotřebení a zkrácení životnosti celého zařízení. Nejčastější příčinou je poškozená nebo prasklá membrána, která narušuje správný tlak plynu v expanzní nádobě a tím i stabilitu topného systému. Nesprávné natlakování nádoby, zejména tlak nižší než 1 bar, způsobuje nedostatečnou kompenzaci objemu vody při jejím ohřevu, což vede k častým poruchám a únikům vody.

Pravidelná údržba a kontrola tlaku plynu v expanzní nádobě představují klíčovou prevenci těchto problémů. Správný postup kontroly a opravy zahrnuje:

• měření tlaku plynu v expanzní nádobě tlakoměrem za studeného stavu (přibližně 20 °C) po odpojení nádoby a vypuštění vody
• kontrolu integrity membrány a těsnosti nádoby, přičemž poškozená membrána vyžaduje výměnu nádoby
• doplnění nebo úpravu natlakování na hodnotu o 0,2 baru nižší než je minimální tlak vody v topném systému, obvykle mezi 1 a 1,2 bar
• pravidelnou diagnostiku topného systému, včetně kontroly kolísání tlaku a hlučnosti, které signalizují nefunkčnost expanzní nádoby

Tip: Pravidelná kontrola tlaku plynu v expanzní nádobě alespoň jednou ročně výrazně snižuje riziko poruch čerpadla a dalších komponent topného systému. Naopak zanedbání této údržby může vést k prasknutí membrány a následným nákladným opravám.

Pro koho se kontrola hodí: majitelé rodinných domů s topnými systémy obsahujícími 70 až 160 litrů vody, kde je expanzní nádoba o objemu 5 až 12 litrů nezbytná pro stabilizaci tlaku. Pro systémy s malým objemem vody nebo bez expanzní nádoby není tento postup relevantní.

Pravidelná diagnostika a správné natlakování expanzní nádoby jsou základními kroky pro zachování spolehlivosti a efektivity topného systému. Nedostatečná údržba často vede k nestabilitě tlaku, přetížení čerpadla a zbytečným servisním zásahům.

Specifické metody měření tlaku v expanzní nádobě bez odpojování

Specifické metody měření tlaku v expanzní nádobě umožňují kontrolu tlaku plynu přímo za provozu topného systému, bez nutnosti odpojování nebo vypouštění vody. Tyto postupy usnadňují diagnostiku poruch expanzní nádoby a pomáhají rychle zjistit její stav, i když přesnost měření bývá nižší než u standardních metod.

Metody měření tlaku za provozu

Měření tlaku v expanzní nádobě bez odpojování využívá speciální tlakové senzory či přístroje připojené na servisní ventily. Díky tomu lze sledovat tlak plynu v expanzní nádobě bez nutnosti vypouštění topného systému nebo demontáže nádoby. Tento způsob usnadňuje rychlou diagnostiku topného systému a pomáhá identifikovat únik vzduchu či poruchu membrány expanzní nádoby za provozních podmínek.

Výhody a nevýhody těchto metod

Specifické metody měření tlaku poskytují rychlou informaci o stavu expanzní nádoby bez zásahu do systému, což šetří čas a minimalizuje riziko zavzdušnění. Nevýhodou však je nižší přesnost měření a možnost ovlivnění výsledku provozními parametry, jako je teplota nebo tlak vody v systému. Pro přesnou diagnostiku a natlakování expanzní nádoby se doporučuje kombinovat tyto metody s kontrolou tlaku po vypuštění vody.

Tip: Pro správné určení tlaku plynu v expanzní nádobě plynového kotle je vhodné znát doporučenou tlakovou hodnotu uvedenou výrobcem. Naopak kontrola bez odpojení nemusí odhalit prasklý vak v expanzní nádobě, proto při podezření na poruchu je nutná podrobnější diagnostika.

Časté dotazy

Jak poznám, že je expanzní nádoba v topení nefunkční?

Poznáte to podle častého spínání čerpadla, kolísání tlaku vody a hlučnosti topného systému, což signalizuje problémy s membránou nebo tlakem plynu.

Jak správně změřit tlak v expanzní nádobě?

Tlak měřte za studeného stavu vody, po odpojení nádoby a vypuštění vody, ideálně kolem 1-1,2 bar, pomocí tlakoměru na ventilku.

Co dělat, když tlak v expanzní nádobě klesne?

Dofoukněte expanzní nádobu pumpičkou nebo kompresorem na správný tlak, který je cca o 0,2 bar nižší než dolní mez tlaku vody v systému.

Jak často se má expanzní nádoba kontrolovat?

Doporučuje se kontrola minimálně jednou ročně, ideálně každé 3 měsíce, aby se předešlo poruchám a prodloužila životnost.

Mohu změřit tlak v expanzní nádobě bez odpojování od systému?

Existují speciální metody měření tlaku za provozu bez odpojování, ale jsou méně přesné a vyžadují speciální přístroje.

Jaké jsou příznaky prasklé membrány v expanzní nádobě?

Prasklá membrána způsobuje únik plynu, časté spínání čerpadla, kolísání tlaku a hlučný provoz topení.

Co způsobí nefunkční expanzní nádoba v topném systému?

Způsobí časté poruchy čerpadla, kolísání tlaku a může zkrátit životnost celého topného systému.

Jak natlakovat expanzní nádobu správně?

Vypněte topení, vypusťte vodu z nádoby, dofoukněte pumpičkou na tlak kolem 1-1,2 bar a nádobu připojte zpět.

Kdy je potřeba vyměnit expanzní nádobu?

Výměna je nutná při poškození membrány, které nelze opravit, nebo při trvalém úniku plynu a nefunkčnosti nádoby.

Jak vybrat správnou velikost expanzní nádoby?

Velikost vybírejte podle objemu vody v topném systému, typicky 5-12 litrů pro rodinné domy, a dle typu kotle a výšky systému.

Jak často by se měla provádět kontrola tlaku v expanzní nádobě?

Kontrola tlaku by měla být prováděna minimálně jednou ročně, ideálně před topnou sezónou, aby se předešlo případným problémům.

Jaký tlak by měl mít vak v expanzní nádobě u plynového kotle?

Správný tlak vaku v expanzní nádobě plynového kotle se obvykle pohybuje kolem 1,0 až 1,5 barů, přesné hodnoty uvádí výrobce kotle.
