Správný výpočet výkonu oběhového čerpadla pro topný systém zajistí efektivní cirkulaci teplé vody a optimální funkci celého zařízení. Klíčové parametry jako průtok vody a dopravní výška čerpadla ovlivňují jeho účinnost a spotřebu energie. Znalost těchto hodnot pomáhá vybrat vhodný typ čerpadla přesně podle potřeb vašeho topení.
Klíčové závěry
- Průtok vody v topném systému se počítá vzorcem Q = V / ΔT, kde ΔT je rozdíl teplot 10-20 °C.
- Dopravní výška čerpadla pro rodinné domy se pohybuje mezi 4-6 metry, u větších soustav 6-8 metrů.
- Výkon čerpadla (N) se vypočítá podle vzorce N = (P × Q × H) / (367 × účinnost), kde P je hustota vody.
- Moderní mokroběžná čerpadla mají nízkou hlučnost a spotřebu energie, délka standardního modelu je 180 mm.
- Správné dimenzování čerpadla výrazně snižuje hlučnost a spotřebu elektřiny v topném systému.
Jak spočítat průtok vody pro topný systém
Průtok vody v topném systému se vypočítá podle výkonu topného systému a teplotního rozdílu mezi vstupní a výstupní vodou. Tento průtok, vyjádřený v m³/h, je klíčový pro správný výběr oběhového čerpadla topení a ovlivňuje jeho výkon i spotřebu energie. Pro výpočet průtoku lze použít dvě základní metody – podle výkonu topného systému a podle plochy vytápěného prostoru.
Výpočet podle výkonu topného systému
Průtok vody (Q) se vypočítá ze vztahu Q = V / (c × ΔT), kde V je výkon topného systému v kW, ΔT teplotní rozdíl mezi vstupem a výstupem v °C a c je měrná tepelná kapacita vody (přibližně 1,16 kWh/m³·°C). Standardně se u topných systémů používá ΔT mezi 10 až 20 °C. Například pro výkon 10 kW a ΔT 15 °C je průtok Q ≈ 0,57 m³/h. Tento výpočet patří mezi základní kroky při výpočtu výkonu oběhového čerpadla pro topení.
Výpočet podle plochy vytápěného prostoru
Průtok vody lze také spočítat podle plochy vytápěného prostoru (S v m²) a specifické spotřeby energie (Q_oud ve W/m²). Vzorec je Q = (S × Q_oud) / (c × 1000). Pro rodinný dům s plochou 120 m² a specifickou spotřebou 70 W/m² vychází průtok přibližně 0,72 m³/h při ΔT 15 °C. Tato metoda je vhodná, pokud znáte tepelnou ztrátu objektu a chcete rychle odhadnout potřebný průtok.
- Určete výkon topného systému v kW nebo plochu v m².
- Zvolte teplotní rozdíl ΔT mezi 10 a 20 °C podle typu topení.
- Použijte příslušný vzorec k výpočtu průtoku vody v m³/h.
- Zohledněte specifickou spotřebu energie pro přesnější odhad.
Tip: Při výpočtu průtoku nezapomeňte na hydraulické odpory potrubí, které ovlivňují dopravní výšku čerpadla a tím i jeho celkovou účinnost. Mokroběžná čerpadla obvykle nabízí lepší regulaci výkonu čerpadla, což šetří energii a prodlužuje životnost systému.

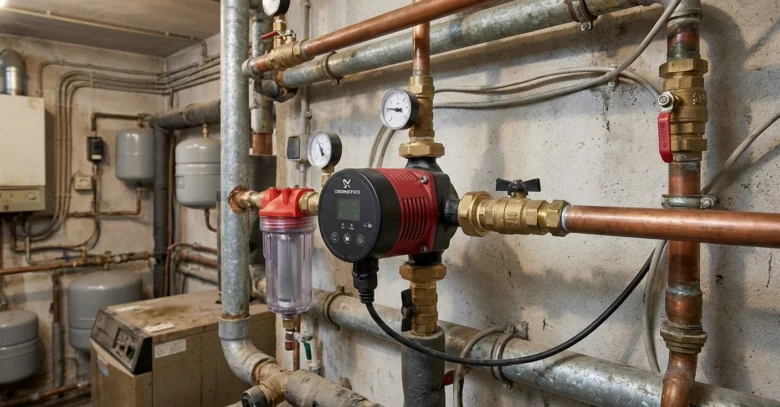

Jak určit dopravní výšku oběhového čerpadla
Správné určení dopravní výšky oběhového čerpadla je klíčové pro efektivní provoz topného systému. Dopravní výška určuje, jaký tlak musí čerpadlo vyvinout, aby překonalo hydraulické odpory potrubí a zajistilo dostatečný průtok vody. Následující podsekce vysvětlí základní principy výpočtu dopravní výšky a význam jednotlivých parametrů.
Co je dopravní výška a proč je důležitá
Dopravní výška čerpadla je tlak vyjádřený v metrech vodního sloupce, který čerpadlo musí překonat, aby voda mohla proudit potrubím topného systému. Tento parametr je zásadní pro výpočet výkonu oběhového čerpadla topení a ovlivňuje jeho účinnost i správnou regulaci výkonu čerpadla.
Jak spočítat hydraulické odpory
Hydraulické odpory vznikají v potrubí, tvarovkách a ventilech a představují ztráty tlaku, které čerpadlo musí překonat. Výpočet zahrnuje součet délek potrubí v metrech a přepočet odporů tvarovek na ekvivalentní délku potrubí, což umožňuje vyjádřit celkové ztráty jako metry vodního sloupce.
Bezpečnostní faktor a jeho význam
Použití bezpečnostního faktoru, obvykle kolem 2,2, zajišťuje rezervu v dopravní výšce čerpadla pro nepředvídané zvýšení hydraulických odporů nebo změny v topném systému. Tento faktor chrání zařízení před nedostatečným výkonem a přispívá k dlouhodobé spolehlivosti provozu.
- Změřte délku potrubí v topném systému a stanovte počet tvarovek a ventilů.
- Přepočítejte hydraulické odpory tvarovek na ekvivalentní délku potrubí.
- Sečtěte délku potrubí a ekvivalentní délku tvarovek, abyste získali celkové hydraulické odpory v metrech.
- Vynásobte výsledek bezpečnostním faktorem 2,2 pro určení konečné dopravní výšky čerpadla.
Tip: Při výpočtu výkonu oběhového čerpadla pro topení nezapomeňte zohlednit i možné budoucí změny v topném systému, které mohou zvýšit hydraulické odpory. Častou chybou je podcenění délky potrubí nebo zanedbání tvarovek, což vede k nevyhovujícímu výkonu čerpadla.
Tento postup pomůže přesně zjistit potřebný tlak a výkon čerpadla pro topný systém, což je základní krok pro správné nastavení výkonu oběhového čerpadla v topném okruhu.
Vzorec pro výpočet výkonu oběhového čerpadla
Pro výpočet výkonu oběhového čerpadla topení se používá specifický vzorec, který kombinuje fyzikální parametry i technické vlastnosti čerpadla. Správné stanovení hodnot průtoku, dopravní výšky a účinnosti čerpadla je klíčové pro efektivní provoz topného systému.
Co znamenají jednotlivé parametry vzorce
Ve vzorci N = (P × Q × H) / (367 × η) představuje P hustotu vody, která je standardně 1000 kg/m³. Průtok Q vyjadřuje objem vody v m³ za hodinu, který musí čerpadlo dopravit. Dopravní výška H udává, jak vysoko je voda tlačena v metrech nad hladinu. Účinnost čerpadla η je bezrozměrná hodnota od 0 do 1, která zohledňuje ztráty v mechanice a hydraulice, typicky u mokroběžných čerpadel kolem 0,6 až 0,8.
Doporučení pro dimenzování výkonu
Protopný systém se doporučuje zvolit čerpadlo s výkonovou rezervou 10 až 20 % nad vypočítanou hodnotou výkonu čerpadla. Tato rezerva umožní kompenzovat hydraulické odpory a případné změny v topném okruhu. Současně je vhodné, aby čerpadlo mělo možnost ruční regulace výkonu, což zvyšuje efektivitu a snižuje spotřebu energie. Regulace výkonu čerpadla je zvláště důležitá u mokroběžných čerpadel.
Typy oběhových čerpadel a jejich parametry
Typy oběhových čerpadel pro topné systémy se liší konstrukcí, hlučností a energetickou účinností. Pro správný výpočet průtoku a výkonu oběhového čerpadla je třeba zohlednit tyto parametry i normu ErP, která ovlivňuje spotřebu energie. Níže popisuji hlavní typy čerpadel a jejich technické charakteristiky.

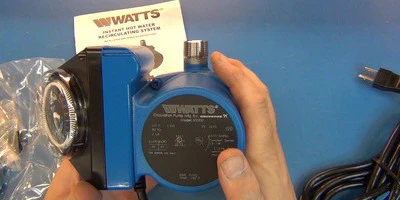

Mokroběžná čerpadla
Mokroběžná čerpadla mají rotor chlazený přímo topnou vodou, což umožňuje tichý chod a vysokou účinnost. Typické rozměry zahrnují připojení DN 25 a délku těla kolem 180 mm. Díky nízké hlučnosti jsou vhodná pro obytné prostory, přičemž moderní modely často disponují plynulou regulací otáček pro optimalizaci výkonu a úsporu energie.
Suchoběžná čerpadla
Suchoběžná čerpadla mají motor oddělený od hydraulické části, což zvyšuje jejich výkon a umožňuje provoz při vyšších teplotách. Vyšší hlučnost oproti mokroběžným čerpadlům omezuje jejich použití hlavně na komerční a průmyslové aplikace. Přesto jsou užitečná tam, kde je potřeba větší dopravní výška čerpadla a robustnější konstrukce.
| Typ čerpadla | Připojení | Hlučnost (dB) | Účinnost | Regulace výkonu |
|---|---|---|---|---|
| Mokroběžná | DN 25 | 30-40 | Vysoká | Plynulá (otáčky) |
| Suchoběžná | DN 25 | 45-55 | Střední | Omezená nebo žádná |
| Oběhové čerpadlo 25 60 | DN 25, délka 180 mm | 35-45 | Vyšší | Moderní modely splňují normu ErP |
Tip: Při výpočtu výkonu oběhového čerpadla vždy zvažte nejen průtok vody, ale také dopravní výšku čerpadla a hydraulické odpory, abyste předešli častým chybám při dimenzování. Mokroběžná čerpadla jsou vhodná pro domácí topné systémy, zatímco suchoběžná čerpadla doporučuji spíše pro větší či průmyslové instalace.

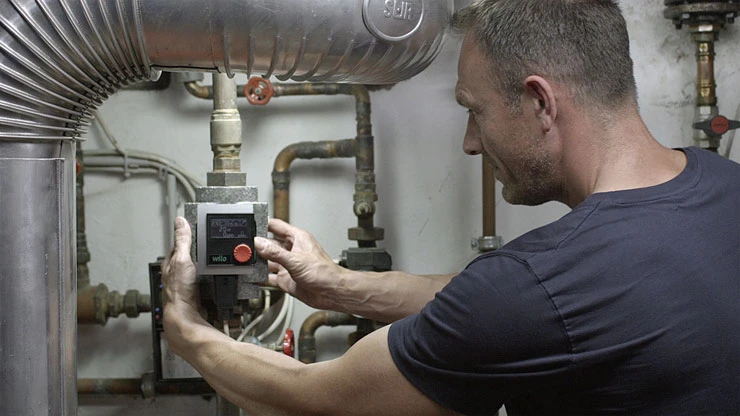

Jak nastavit a regulovat výkon oběhového čerpadla
Nastavení a regulace výkonu oběhového čerpadla zásadně ovlivňují efektivitu topného systému, spotřebu elektrické energie a stabilitu teplot v místnostech. Správná regulace minimalizuje zbytečné přetěžování čerpadla a snižuje náklady na provoz. Výkon lze regulovat plynule, stupňovitě, časově nebo prostřednictvím chytrých systémů.
Plynulá regulace výkonu
Plynulá regulace udržuje konstantní diferenční tlak v topném okruhu, přičemž čerpadlo automaticky mění otáčky podle aktuální potřeby průtoku vody. Tento režim optimalizuje spotřebu energie, protože výkon čerpadla odpovídá hydraulickým odporům a požadavkům topného systému. Plynulá regulace je typická pro mokroběžná čerpadla, která umožňují přesné nastavení otáček v rozsahu až 3000 ot./min. Díky tomu lze dosáhnout úspory energie až o 80 % ve srovnání se staršími modely bez regulace.
Stupňovitá regulace a časové spínání
Stupňovitá regulace nabízí pevně dané úrovně výkonu, obvykle 3 až 5 režimů, mezi kterými lze přepínat manuálně nebo automaticky podle provozních podmínek. Tento způsob je méně přesný než plynulá regulace, ale jednodušší na ovládání a vhodný pro suchoběžná čerpadla s vyšším výkonem. Časové spínání umožňuje nastavit provoz čerpadla v konkrétních denních intervalech, například vypnutí během nočních hodin nebo při nepřítomnosti uživatelů. Takové nastavení snižuje spotřebu elektrické energie o desítky procent, avšak nesmí omezit požadovaný komfort vytápění.
Integrace regulace do chytrých domácností
Moderní oběhová čerpadla podporují integraci do chytrých domácností, kde je výkon čerpadla řízen na základě dat z teplotních čidel, časových plánů a uživatelských scénářů. Tato automatická regulace umožňuje dynamické přizpůsobení výkonu topnému systému podle aktuálních podmínek, například venkovní teploty nebo obsazenosti místností. Výsledkem je optimalizace spotřeby energie a zvýšení komfortu vytápění bez nutnosti manuálního zásahu.
Tip: Častou chybou je nastavení příliš vysokého výkonu čerpadla bez ohledu na skutečné hydraulické odpory systému, což vede k nadměrnému hluku, zvýšené spotřebě energie a zkrácení životnosti zařízení. Proto je nezbytné výkon čerpadla regulovat podle přesného výpočtu průtoku a dopravní výšky.
Pro koho se to hodí vs pro koho NE: Plynulá regulace je ideální pro rodinné domy s moderními mokroběžnými čerpadly a proměnlivými požadavky na vytápění. Naopak v jednoduchých systémech s konstantním průtokem a suchoběžnými čerpadly může být vhodnější stupňovitá regulace nebo časové spínání kvůli nižší pořizovací ceně a snadnější obsluze.
Praktické příklady výpočtů pro radiátory a podlahové topení
Praktické příklady výpočtů výkonu oběhového čerpadla pro topný systém pomáhají přesně zvolit správné zařízení podle typu vytápění. Níže najdete konkrétní postupy a čísla pro radiátory i podlahové topení včetně rozdílů v průtoku a teplotním rozdílu.
Výpočet pro radiátory
Pro radiátorový systém s předpokládaným výkonem 10 kW, tepelným rozdílem 20 °C a potřebným průtokem vody lze výkon oběhového čerpadla spočítat následovně.
- Výpočet průtoku – Q = výkon / (teplotní rozdíl × měrná tepelná kapacita vody), tedy Q = 10 000 W / (20 × 4 186 J/kg·K) ≈ 0,12 l/s
- Určení dopravní výšky – zohlednit hydraulické odpory rozvodu a radiátorů
- Výběr čerpadla – zvolit mokroběžné čerpadlo s výkonem odpovídajícím průtoku a dopravní výšce
Výpočet pro podlahové topení
Podlahové topení pracuje s nižším teplotním rozdílem, zpravidla 5-7 °C, a vyšším průtokem. Pro výkon 10 kW a teplotní rozdíl 7 °C se výpočet upravuje takto:
- Výpočet průtoku – Q = 10 000 W / (7 × 4 186) ≈ 0,34 l/s
- Zohlednění nižší dopravní výšky, díky menším hydraulickým odporům podlahového topení
- Volba čerpadla s regulací výkonu, která zvládne vyšší průtok při nižším tlaku
Tip: Pro podlahové topení se často doporučují mokroběžná čerpadla s plynulou regulací výkonu pro úsporný provoz a přesné nastavení průtoku. Naopak radiátorové systémy snesou i čerpadla s pevně daným výkonem.
Údržba a životnost oběhových čerpadel
Údržba a správná diagnostika oběhových čerpadel prodlužují jejich životnost na průměrných 10-15 let a výrazně snižují riziko poruch či nadměrné hlučnosti. Pravidelná kontrola a přesný výpočet výkonu čerpadla podle skutečných parametrů topného systému jsou nezbytné pro efektivní a bezproblémový provoz.
Doporučení pro údržbu
Prodloužení životnosti oběhového čerpadla zajistí pravidelná údržba zahrnující kontrolu zavzdušnění topného okruhu, čištění nečistot z filtru a ověření správné regulace výkonu čerpadla podle aktuálních hydraulických odporů. U mokroběžných čerpadel je nezbytná kontrola těsnění a mazání rotoru, protože rotor je chlazen topnou vodou a správná funkce mazání zabraňuje přehřívání a předčasnému opotřebení. Suchoběžná čerpadla vyžadují kontrolu stavu elektromotoru a ložisek. Pravidelný servis s kontrolou provozních parametrů minimalizuje riziko poruch a hlučnosti, která by měla být u moderních čerpadel pod 30 dB.
Časté chyby a jejich důsledky
Nesprávný výpočet průtoku vody (Q) a dopravní výšky (H) vede k nevhodnému dimenzování výkonu čerpadla, což způsobuje snížení účinnosti a zvýšenou hlučnost přesahující 40 dB. Příliš vysoký výkon čerpadla zvyšuje opotřebení a spotřebu energie, zatímco nedostatečný výkon způsobuje nedostatečný průtok a nerovnoměrné vytápění. Nedostatečná nebo chybně nastavená regulace výkonu často vede k nadměrnému zatížení a předčasným poruchám, což zkracuje životnost zařízení až o 30 %. Častou chybou je také zanedbání odvzdušnění systému, které způsobuje kavitaci a hluk.
Tip: Pro rodinné domy s tepelnou ztrátou do 10 kW se doporučuje volit oběhové čerpadlo s dopravní výškou 4-6 metrů a průtokem odpovídajícím výkonu topného systému, přičemž regulace by měla být plynulá dle diferenčního tlaku. Pro větší nebo složité soustavy s více okruhy je vhodné použít více čerpadel s individuální regulací, aby se předešlo přetížení a hlučnosti.
Pro koho se to hodí: Pravidelná údržba a správný výpočet výkonu jsou klíčové pro majitele rodinných domů a správců topných systémů, kteří chtějí minimalizovat provozní náklady a maximalizovat životnost čerpadla.
Pro koho NE: Pro systémy s gravitačním vytápěním nebo velmi jednoduchými okruhy bez čerpadla není tento postup relevantní.
Časté dotazy (FAQ) k výpočtu výkonu oběhového čerpadla
Postup výpočtu výkonu oběhového čerpadla pro vytápění domu
Otázka: Jak vypočítat výkon oběhového čerpadla?
Výkon se vypočítá podle vzorce N = (P × Q × H) / (367 × účinnost), kde P je hustota vody (cca 1000 kg/m³), Q představuje průtok v m³/h, H je dopravní výška v metrech a účinnost je bezrozměrná hodnota čerpadla. Tento výpočet zohledňuje hydraulické odpory a skutečný výkon potřebný k překonání tlakového spádu.
Otázka: Jak silné oběhové čerpadlo potřebuji pro rodinný dům?
Typická dopravní výška pro rodinné domy je 4 až 6 metrů, přičemž průtok se pohybuje mezi 0,5 a 1,0 m³/h podle tepelného výkonu topení. Výkon čerpadla se zpravidla pohybuje mezi 30 a 150 watty.
Otázka: Jak spočítat průtok vody v topném systému?
Průtok Q se stanoví jako Q = V / ΔT, kde V je tepelný výkon (kW) a ΔT je teplotní rozdíl mezi vstupní a výstupní vodou, obvykle 10 až 20 °C. Správný průtok zajišťuje efektivní přenos tepla.
Otázka: Co je dopravní výška oběhového čerpadla?
Dopravní výška zahrnuje součet všech hydraulických odporů v systému v metrech vodního sloupce. U rodinných domů většinou činí 4 až 6 metrů, což ovlivňuje volbu čerpadla i jeho výkon.
Otázka: Jak nastavit výkon oběhového čerpadla?
Výkon se reguluje například diferenčním tlakem, časovým spínáním nebo moderními systémy chytré domácnosti. Správné nastavení snižuje energetickou spotřebu a hlučnost.
Otázka: Jaké jsou typy oběhových čerpadel?
Nejčastější jsou mokroběžná čerpadla, která chladí rotor topnou vodou, a suchoběžná čerpadla s odděleným elektrickým motorem.
Otázka: Jak změřit hydraulické odpory v topném systému?
Hydraulické odpory se měří tlakoměry na různých místech potrubí, přičemž je nutné zohlednit ztráty na tvarovkách, ventilech a délce potrubí.
Otázka: Jaké chyby se často dělají při výpočtu výkonu čerpadla?
Častou chybou je podcenění hydraulických odporů, volba čerpadla s příliš vysokým výkonem a nesprávné nastavení regulace, což vede k hlučnosti a zvýšené spotřebě energie.
Otázka: Jak prodloužit životnost oběhového čerpadla?
Pravidelná údržba zahrnuje odvzdušnění systému, kontrolu těsnění a ložisek a výměnu čerpadla po 10 až 15 letech provozu.
Otázka: Jaký je vliv teplotního rozdílu na výpočet průtoku?
Vyšší teplotní rozdíl (typicky 10-20 °C) umožňuje menší průtok při zachování stejného tepelného výkonu topení.
Otázka: Proč je důležité správné dimenzování dopravní výšky?
Optimálně dimenzovaná dopravní výška zajišťuje rovnováhu tlaku v systému, snižuje hlučnost a minimalizuje spotřebu energie.
Otázka: Jaké jsou výhody moderních čerpadel splňujících normu ErP?
Taková čerpadla mají až o 80 % nižší spotřebu energie než starší modely a provozují se téměř bezhlučně.
Otázka: Kde je nejlepší umístit oběhové čerpadlo v topném systému?
Obvykle se čerpadlo umisťuje na zpátečce ke kotli nebo na jeho výstupu, což zajišťuje optimální cirkulaci tepla.
Otázka: Jak zjistit potřebný výkon tepelného čerpadla?
Výkon se určuje podle tepelných ztrát budovy, které se měří v kW, a na základě toho se stanoví potřebný průtok a dopravní výška oběhového čerpadla.
Otázka: Jaké parametry zohlednit při výpočtu výkonu oběhového čerpadla?
Je nutné zahrnout výkon topení, průtok vody, dopravní výšku, účinnost čerpadla a hydraulické odpory systému, aby bylo možné správně dimenzovat čerpadlo a jeho regulaci.
