Správná montáž elektrokotle vyžaduje precizní propojení s otopnou soustavou a dodržení přísných norem pro elektrické schéma zapojení. Tento návod vám poskytne technický přehled úkonů, které zajistí efektivní provoz a maximální bezpečnost elektrokotle ve vaší domácnosti.
📊 Klíčová fakta
- Elektrokotle s výkonem do 3,5 kW lze připojit do běžné zásuvky 230 V.
- Pro elektrokotle nad 7 kW je nutné třífázové připojení 400 V nebo 380 V.
- Montáž kotle na zeď se doporučuje ve výšce přibližně 1,5 metru od země.
- Povinná revize elektroinstalace se provádí každých 5 let.
- Bezpečnostní prvky jako proudový chránič (RCD) s citlivostí do 30 mA jsou nezbytné.
Jak bezpečně připojit elektrokotel k elektrické síti
Správné připojení elektrokotle k elektrické síti vyžaduje volbu napájení podle jmenovitého výkonu zařízení a dodržení normových požadavků na jištění. Pro elektrokotel s výkonem do 3,5 kW postačuje jednofázové připojení na 230 V, zatímco výkony nad 7 kW vyžadují třífázové připojení na 400 V. Instalaci vždy provádějte podle přiloženého elektrického schématu zapojení, které je součástí dokumentace od výrobce.
Výběr kabeláže a jistících prvků
Bezpečnost elektrokotle závisí na správně dimenzovaném přívodním vedení a ochranných prvcích. Pro trvalé připojení používejte výhradně kabel VVG s měděnými vodiči o průřezu odpovídajícím výkonu kotle a délce vedení. Každá instalace musí být vybavena proudovým chráničem RCD s vybavovacím proudem 30 mA a automatickým spínačem pro ochranu proti nadproudu a zkratu.
- Použijte kabel VVG odpovídajícího průřezu podle tabulky v návodu výrobce.
- Instalujte automatický spínač s charakteristikou odpovídající náběhovému proudu kotle.
- Zapojte proudový chránič RCD jako základní prvek ochrany před nebezpečným dotykem.
- Zajistěte, aby elektrické schéma zapojení odpovídalo konkrétnímu typu kotle a místní síti.
Odborná rada: Častou chybou při montáži je podcenění průřezu přívodního kabelu, což vede k zahřívání svorek a riziku vzniku požáru. Po dokončení elektroinstalace je nutné nechat vypracovat revizi elektroinstalace oprávněným revizním technikem, která potvrdí správnost a bezpečnost provedeného připojení. Tento postup se hodí pro novostavby i rekonstrukce s vyhovujícím stávajícím rozvaděčem, ale není vhodný pro staré hliníkové rozvody bez dostatečné proudové kapacity.

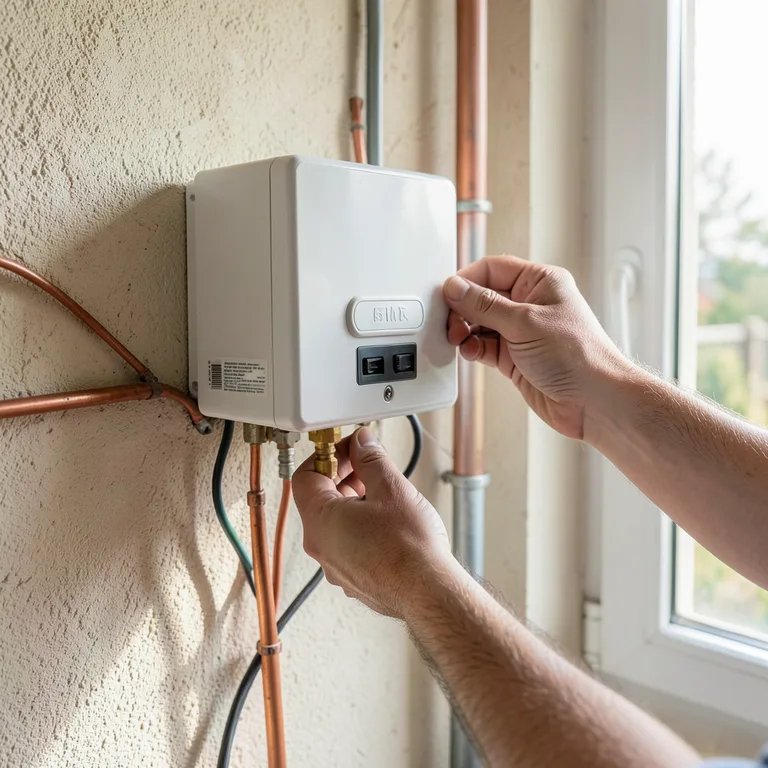

Montáž elektrokotle na zeď nebo podlahu
Správná elektrokotel montáž začíná výběrem vhodného místa, které musí být suché, větrané a dostupné pro servisní úkony. Elektrokotel zpravidla instalujete na stěnu pomocí dodávané závěsné lišty, přičemž spodní hrana kotle by se měla nacházet ve výšce zhruba 1,5 metru nad podlahou pro snadné ovládání. V případě instalace na podlahu použijte vhodný podstavec zajišťující dostatečnou stabilitu a odstup od stěny. Pro instalaci v koupelně nebo kuchyni je nutné použít silný napájecí kabel a tepelně izolační podšívku z azbestu nebo čediče mezi kotlem a stěnou.
Bezpečnostní zásady při instalaci
- Při instalaci v koupelně zajistěte pod kotlem nehořlavou tepelnou izolaci a dodržte stanovené zóny dle norem ČSN.
- Pro připojení elektrokotle do 6 kW použijte jednofázové připojení 230 V, pro výkony nad 7 kW až do 12 kW vyžadujte třífázové připojení 400 V nebo 380 V.
- K elektrické síti připojujte kotel kabelem VVG se třemi měděnými vodiči u jednofázové verze, přičemž připojovací místo očistěte brusným papírem a zajistěte zemnícím šroubem typu M6.
- Elektrické schéma zapojení musí vždy odpovídat projektové dokumentaci a pokynům výrobce pro zajištění bezpečnosti elektrokotle, včetně instalace automatického spínače a proudového chrániče (RCD) s citlivostí do 30 mA.
- Častá chyba: instalace kotle bez revize elektroinstalace, která je povinná každých 5 let, a podcenění velikosti elektrické přípojky vyžadující potvrzenou žádost od dodavatele elektřiny.
- Montáž elektrokotle do topení se hodí pro rodinné domy s možností využití nízkého tarifu, ale nedoporučuje se do prostor s vysokou vlhkostí bez zajištění odpovídajícího stupně krytí IP.
Postup připojení elektrokotle do topení a elektroinstalace vyžaduje přesné dodržení instalačních roztečí pro přívodní a vratné potrubí topného systému. Před finálním spuštěním nezapomeňte na instalaci expanzní nádrže ve zpětném potrubí, čerpadla topení před kotlem v místě s minimální teplotou a Mayevsky ventil pro odvzdušnění soustavy. Bezpečnostní skupinu instalujte přímo za kotel, kde při zastavení cirkulace vzniká maximální tlak.
| Komponenta | Umístění v systému |
|---|---|
| Expanzní nádrž | Zpětné potrubí |
| Čerpadlo topení | Před kotlem (zóna minimální teploty) |
| Bezpečnostní skupina | Za kotlem (bod maximálního tlaku) |
| Mayevsky ventil | Nejvyšší bod systému pro odvzdušnění |
Odborná rada: Při montáži vždy ověřte, zda váš topný systém vyžaduje externí čerpadlo, neboť moderní elektrokotle jej mají zabudované, zatímco indukční a některé elektronické typy nikoliv. Nezapomeňte před kotel instalovat filtr s jemnými oky a uzavírací ventil pro snadnou budoucí údržbu.
Připojení elektrokotle k topnému systému
Správné připojení elektrokotle do topného systému vyžaduje dodržení hydraulického schématu, které zajistí efektivní cirkulaci teplonosné látky. Elektrokotel lze bezpečně napojit na radiátory, podlahové topení nebo nepřímo ohřívaný zásobník teplé vody pomocí trojcestného ventilu. Moderní kotle často obsahují zabudované potrubní prvky, jako jsou čerpadlo, expanzní nádrž a pojistný ventil. U indukčních a elektronických kotlů bez integrovaného čerpadla je nutné instalovat tyto komponenty samostatně.
| Komponenta | Funkce v systému | Umístění |
|---|---|---|
| Expanzní nádrž | Vyrovnávání tlaku vody | Zpětné potrubí |
| Bezpečnostní skupina | Ochrana proti přetlaku | Výstup z kotle |
| Čerpadlo | Cirkulace topného média | Vratné potrubí |
Umístění a funkce čerpadla
Čerpadlo topení zajišťuje nucený oběh vody v celém okruhu a je ideální jej instalovat na vratné potrubí před samotný elektrokotel. V tomto místě dosahuje voda nižších teplot, což prodlužuje životnost těsnění a motoru čerpadla. Při montáži dbejte na to, aby osa čerpadla byla vždy ve vodorovné poloze, čímž předejdete zavzdušnění ložisek a následnému hlučnému chodu.
Role expanzní nádrže
Expanzní nádrž slouží jako nezbytný vyrovnávací prvek, který absorbuje objemovou roztažnost vody při jejím ohřevu. Instaluje se vždy na zpětné potrubí, aby nedocházelo k přehřívání její membrány. Pro bezproblémový provoz celého topného systému doporučuji před vstup do nádrže a kotle osadit filtr s jemnými oky, který zachytí nečistoty a ochrání citlivé vnitřní komponenty elektrokotle.
Bezpečnostní skupina a odvzdušnění
Bezpečnostní skupina obsahuje manometr, pojistný ventil a automatický odvzdušňovač, proto ji instalujte v nejvyšším bodě za výstupem z kotle, kde vzniká maximální tlak při zastavení cirkulace. Pro odstranění vzduchu z koncových radiátorů použijte Mayevsky ventil, který musíte mít osazený na každém otopném tělese. Odborná rada: Častou chybou je instalace uzavíracího ventilu mezi kotel a bezpečnostní skupinu, což je z hlediska normy nepřípustné a ohrožuje bezpečnost elektrokotle.
Upozornění: Tento postup se hodí pro standardní uzavřené teplovodní soustavy, nikoliv však pro systémy s otevřenou expanzní nádobou nebo zastaralé samospádové instalace s velkým objemem vody. Vždy ověřte, zda je kabel VVG dimenzován podle výkonu kotle (pro výkony nad 7 kW vyžaduje třífázové připojení 400 V) a po instalaci proveďte povinnou revizi elektroinstalace, která je vyžadována každých 5 let.
Schémata připojení elektrokotle a bezpečnostní opatření
Správné připojení elektrokotle vyžaduje dodržení technických norem, bezpečnostních předpisů a důslednou revizi elektroinstalace, která je povinná každých 5 let. Každé elektrické schéma zapojení elektrokotle musí respektovat bezpečnost elektrokotle a správný průřez vodičů, přičemž pro běžné instalace se používá kabel VVG s měděnými vodiči. Zařízení do výkonu 3,5 kW připojíte do běžné zásuvky 230 V, zatímco kotle od 4 kW vyžadují přímé připojení k rozvaděči. Pro výkony do 6 až 7 kW postačí jednofázové připojení 230 V, avšak kotle s výkonem nad 7 kW až do 12 kW vyžadují třífázové připojení 400 V nebo 380 V.
Schéma s nuceným oběhem
Toto zapojení využívá čerpadlo topení, které efektivně rozvádí teplonosnou látku v systému. Součástí instalace musí být vždy expanzní nádrž umístěná ve zpětném potrubí pro kompenzaci tepelné roztažnosti vody a pojistný ventil, který chrání systém před překročením maximálního tlaku. Bezpečnostní skupinu instalujte přímo za kotel, kde při zastavení cirkulace vzniká maximální tlak. Pro odvzdušnění systému nezapomeňte na instalaci ventilu typu Mayevsky.
Schéma bez expanzní nádrže
Jednoduché schéma bez expanzní nádrže a samostatného čerpadla je vhodné pouze pro specifické technické aplikace s velmi malým objemem vody. Při tomto postupu připojení elektrokotle do topení nelze spolehlivě regulovat tlakové rázy, proto se instalace omezuje na systémy, kde je expanzní prostor zajištěn jiným prvkem v okruhu.
Schéma s paralelním kapacitním zásobníkem
Kapacitní zásobník slouží k akumulaci tepla v době nízkého tarifu elektrické energie. Elektrokotel v tomto režimu nahřívá vodu do nádrže, ze které se následně čerpá teplo do otopných těles, což optimalizuje provozní náklady a snižuje četnost spínání kotle. Pro efektivní provoz doporučujeme sledovat spotřebu pomocí dvoufázového elektroměru.
- Kontrola těsnosti všech spojů po montáži pomocí tlakové zkoušky.
- Ověření funkčnosti oběhového čerpadla před prvním spuštěním.
- Měření elektrických parametrů a odporu uzemnění dle schématu zapojení.
- Instalace proudového chrániče (RCD) s citlivostí do 30 mA pro zvýšení bezpečnosti.
Odborná rada: Častá chyba při montáži spočívá v podcenění průřezu kabelu VVG, což vede k přehřívání svorkovnice. Na co si dát pozor: instalace v koupelně vyžaduje použití silného napájecího kabelu a tepelně izolační podšívky mezi kotlem a stěnou. Tento způsob instalace se hodí pro rodinné domy s akumulační nádrží, ale není vhodný pro systémy bez instalace odvzdušňovacích ventilů typu Mayevsky, kde hrozí zavzdušnění a následné poškození čerpadla.
Doporučené nástroje, materiály a údržba elektrokotle
Správná příprava a volba kvalitních komponentů jsou klíčové pro dlouhodobou bezpečnost elektrokotle a efektivitu celého topného systému. Při instalaci se vždy řiďte přiloženou technickou dokumentací a dodržujte stanovené postupy.
Doporučené nástroje pro montáž
Pro úspěšnou montáž elektrokotle si připravte sadu kvalitního ručního nářadí, která zahrnuje izolované šroubováky, kombinované kleště a stranové štípačky. K očištění konců vodičů a zajištění dokonalého kontaktu v elektrické svorkovnici použijte jemný brusný papír. Pro ověření stavu elektrické sítě před připojením kotle využijte certifikovaný multimetr nebo zkoušečku napětí.
Materiály vhodné pro připojení
Pro samotné připojení elektrokotle do elektrické sítě je nezbytné zvolit správný průřez vodičů podle výkonu zařízení. Standardně se pro tyto účely používá kabel VVG s měděným jádrem, který splňuje náročné požadavky na tepelnou odolnost a bezpečnost elektrokotle.
- Používejte pouze kabely s odpovídajícím dimenzováním dle projektu.
- Všechny spoje v elektrokotli musí být pevně dotaženy podle elektrického schématu zapojení.
- Častá chyba: nedostatečné očištění konců vodičů, což vede k přechodovým odporům a zahřívání svorkovnice.
Údržba a revize elektrokotle
Pravidelná revize elektroinstalace, která je povinná každých 5 let, zajišťuje bezpečný provoz vašeho topného systému. Samotný elektrokotel zákonnou revizi v pravidelných intervalech nevyžaduje, přesto doporučuji jednou ročně kontrolovat těsnost spojů a tlak v systému.
Odborná rada: Montáž se hodí pro rodinné domy s dostatečným jističem, pro byty s nízkým rezervovaným příkonem však může být instalace výkonného elektrokotle technicky neproveditelná.
Časté dotazy o připojení a montáži elektrokotle
Otázka: Jak se zapíná elektrokotel?
Elektrokotel se zapíná podle návodu výrobce, obvykle pomocí hlavního vypínače nebo tlačítka na ovládacím panelu, přičemž je nutné ověřit, zda je systém naplněn vodou.
Otázka: Jak připojit elektrokotel k elektrické síti?
Zařízení do 3,5 kW připojíte do zásuvky 230 V, zatímco výkony nad 7 kW vyžadují třífázové připojení 400 V s kabelem VVG a příslušnými jističi.
Otázka: Jaký má být tlak v elektrokotli?
Doporučený tlak vody v topném systému s elektrokotlem se pohybuje v rozmezí 1,5 až 2 bary, což zaručuje efektivní cirkulaci média.
Otázka: Jaký kabel je vhodný pro připojení elektrokotle?
Pro standardní výkony do 12 kW se doporučuje použít kabel VVG s měděnými vodiči, který zajistí bezpečný přenos elektrické energie.
Otázka: Jak často je potřeba provádět revizi elektroinstalace?
Pravidelná revize elektroinstalace je ze zákona povinná každých 5 let, aby byla zajištěna dlouhodobá bezpečnost elektrokotle.
Otázka: Lze montovat elektrokotel v koupelně?
Montáž v koupelně je možná pouze při dodržení ochranných zón, přičemž kotel musí mít odpovídající krytí IP a nesmí být v přímém dosahu sprchového koutu.
Otázka: Jak nastavit tlak v elektrokotli při montáži?
Tlak nastavíte pomocí dopouštěcího ventilu, přičemž kontrolu provádíte na manometru a následně systém odvzdušníte pomocí ventilu typu Mayevsky.
Otázka: Jaké bezpečnostní prvky jsou nutné při instalaci elektrokotle?
Povinnou výbavu tvoří automatický jistič, proudový chránič RCD s citlivostí 30 mA a kvalitní uzemnění pro zajištění ochrany před úrazem.
Otázka: Jak připojit elektrokotel k topnému okruhu bezpečně?
Instalujte bezpečnostní skupinu přímo za kotel, expanzní nádrž na zpětné potrubí a na nejvyšších bodech systému umístěte automatické odvzdušňovací ventily.
Otázka: Jak dlouho trvá instalace elektrokotle?
Odborná montáž elektrokotle včetně napojení na stávající topný systém a elektroinstalaci trvá obvykle jeden pracovní den.
Otázka: Je potřeba odborník pro montáž elektrokotle?
Ano, připojení elektrokotle musí provádět certifikovaný technik, protože neodborný zásah může vést k neuznání záruky nebo ohrožení zdraví.
Otázka: Jaké jsou nejčastější chyby při montáži elektrokotle?
Častá chyba: poddimenzování průřezu kabeláže nebo chybějící expanzní nádrž, což vede k přehřívání čerpadla. Odborná rada: vždy postupujte podle přiloženého elektrického schématu zapojení od výrobce.
Odborná rada: Elektrokotel se hodí pro objekty s dostupnou elektrickou přípojkou a nízkou tepelnou ztrátou, zatímco pro starší neizolované domy nemusí být ekonomicky efektivní.
