Jaký kabel použít pro uložení do země na chatu – typy a instalace
Pro bezpečné a spolehlivé napájení chaty je klíčové zvolit správný kabel určený pro uložení do země. Výběr závisí na proudové zatížitelnosti kabelu, průřezu vodiče a vhodném dimenzování podle konkrétního odběru energie. Správná instalace s použitím ochranných trubek kabelů zajistí dlouhou životnost a ochranu proti vlivům prostředí.
📌 To nejdůležitější
- Kabel CYKY je nejčastěji doporučovaný pro uložení do země s průřezem vodičů od 1,5 do 70 mm².
- PVC plášť kabelu CYKY je odolný vůči UV záření a teplotám od -30 do +70 °C.
- Pro zásuvkové okruhy se běžně používá CYKY-J 3×2,5 mm², pro světelné okruhy CYKY-J 3×1,5 mm² s jištěním do 13 A.
- Při uložení kabelu do země je doporučeno použití ochranných trubek nebo chrániček, například KOPOFLEX.
- Instalaci musí provádět kvalifikovaný elektrikář a po dokončení je nutná revize elektroinstalace podle ČSN 33 2000-5-52.
Jaký kabel je vhodný pro uložení do země na chatu?
Kabel CYKY je nejvhodnější volbou pro uložení do země na chatu díky své odolnosti a vhodným technickým parametrům. Tento kabel má průřez vodiče od 1,5 do 70 mm², což umožňuje přesné dimenzování kabelů podle potřeb elektroinstalace chaty a zajišťuje dostatečnou proudovou zatížitelnost kabelu. PVC plášť kabelu CYKY odolává UV záření a teplotám v rozmezí od -30 do +70 °C, což zaručuje dlouhodobou spolehlivost i při venkovním použití.
Použití kabelu CYKY pro nízké napětí v rozsahu 50-1000 V odpovídá požadavkům většiny zahradních a rekreačních objektů. PVC plášť kabelu chrání vodiče před vlhkostí a mechanickým poškozením, přičemž doporučené uložení často zahrnuje ochranné trubky kabelů pro zvýšení bezpečnosti. Díky svým vlastnostem je kabel CYKY ideální volbou pro přívod elektřiny do zahradního domku i pro venkovní elektroinstalace chat.
Jaký kabel pro venkovní použití je vhodný do země
Pro podzemní vedení elektřiny na chatu je klíčové zvolit kabel s dostatečným průřezem vodiče a odolným PVC pláštěm, což kabel CYKY splňuje.

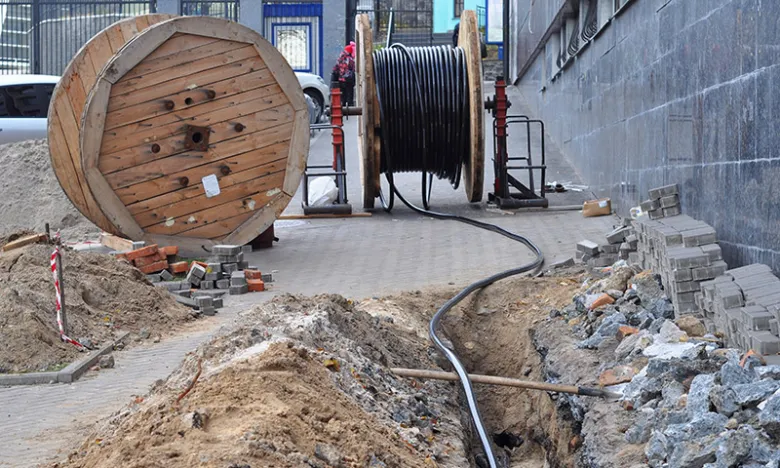

Jak správně uložit elektrický kabel do země?
Správné uložení elektrického kabelu do země je klíčové pro dlouhodobou bezpečnost a funkčnost elektroinstalace chaty. Následující postup vám pomůže zajistit optimální hloubku, použití ochranných materiálů a dodržení bezpečnostních norem.
Optimální hloubka a vzdálenosti
Hloubka uložení kabelu do země by měla být minimálně 60 cm, aby byl kabel chráněn před mechanickým poškozením a povrchovými vlivy. Je nutné dodržet bezpečnou vzdálenost nejméně 30 cm od ostatních inženýrských sítí, jako jsou vodovodní nebo plynové potrubí. Tato opatření odpovídají platným bezpečnostním normám a minimalizují riziko vzájemného poškození nebo poruch. Pro správné dimenzování kabelů je důležitý také průřez vodiče a jeho proudová zatížitelnost, které musí odpovídat plánované zátěži elektroinstalace chaty.
Použití ochranných trubek a chrániček

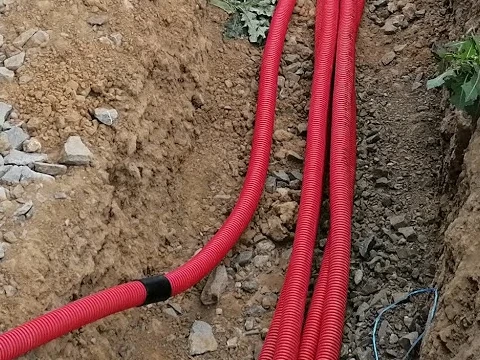

Pro uložení kabelu do země se doporučuje použití dvouvrstvých ochranných trubek, například KOPOFLEX, které chrání kabel před mechanickým poškozením, vlhkostí a UV zářením. PVC plášť kabelu poskytuje další vrstvu odolnosti, ale bez chráničky by mohl být kabel při nevhodném typu půdy rychleji poškozen. Ochranné trubky kabelů také usnadňují případnou budoucí výměnu nebo opravy. Při pokládce kabelu do země je důležité vybrat trubky vhodné pro specifické podmínky prostředí, aby byla elektroinstalace spolehlivá a bezpečná.
- Výkop rýhy – hloubka minimálně 60 cm, šířka podle počtu kabelů
- Uložení ochranné trubky – zvolit materiál dle typu půdy a venkovních podmínek
- Vložení kabelu – kabel s odpovídajícím průřezem a PVC pláštěm do trubky
- Zasypání rýhy – použít jemný písek bez kamenů, který ochrání kabel před poškozením
- Označení trasy – instalovat značky pro budoucí orientaci a bezpečnostní kontrolu
Jak dimenzovat kabel podle plánovaného zatížení?
Správné dimenzování kabelu pro přívod elektřiny do zahradního domku je základem bezpečné a spolehlivé elektroinstalace chaty. Průřez vodiče a jeho proudová zatížitelnost musí odpovídat plánovanému zatížení a hodnotě jištění, přičemž je vhodné volit kabely s dostatečnou rezervou pro dlouhodobý provoz.
Jaké jsou běžné průřezy kabelů pro různé jističe a zatížení?
Pro zásuvkové okruhy se standardně používá kabel CYKY-J 3×2,5 mm², který je vhodný pro jištění do 16 A. Pro nižší zatížení, například jističe do 13 A, vyhovuje kabel CYKY-J 3×1,5 mm². V případě jističů nad 16 A se doporučuje minimální průřez vodičů 2,5 mm², aby byla zachována bezpečnost a správná proudová zatížitelnost kabelu. Volba správného průřezu vodiče zajišťuje efektivní přenos elektřiny a snižuje riziko přehřívání vodičů. PVC plášť kabelu a ochranné trubky kabelů přispívají k ochraně před vlhkostí a mechanickým poškozením při uložení kabelu do země.
| Průřez vodiče (mm²) | Maximální jistič (A) | Vhodné použití |
|---|---|---|
| 1,5 | do 13 | lehké zásuvky |
| 2,5 | do 16 | zásuvkové okruhy |
| 4,0 a více | nad 16 | vyšší zatížení, třífázové |
Jak dimenzovat třífázový přívod pro chatu?
Třífázový přívod na chatu vyžaduje kabel CYKY s pěti žilami, přičemž průřez vodičů závisí na plánovaném výkonu a zatížení. Nejčastěji se používají kabely 5×2,5 mm² pro menší zatížení až po 5×4 mm² nebo větší pro vyšší proudové hodnoty. Správné dimenzování kabelů pro třífázovou elektroinstalaci chaty je nezbytné pro bezpečný provoz a minimalizaci rizika přetížení či ztrát výkonu. Při podzemní instalaci je nutné použít kabel s vhodným PVC pláštěm a uložit ho do ochranných trubek kabelů, aby byla zajištěna dlouhá životnost kabelu v zemi.
Tip: Pro třífázový přívod nad 63 A je vždy vhodné konzultovat přesné dimenzování s odborníkem, protože nesprávný průřez může vést k nebezpečným stavům.
Jak ochránit kabel uložený v zemi před poškozením?
Pro bezpečné uložení kabelu v zemi je nezbytné zvolit správné ochranné materiály, které zajistí dlouhou životnost elektroinstalace chaty i odolnost vůči povětrnostním vlivům a mechanickému poškození. Níže najdete doporučení, jak správně ochránit kabely podle typu půdy a klimatických podmínek.
Materiály chrániček pro různé půdní typy
Výběr materiálu ochranných trubek závisí na typu půdy. Pro písčitou půdu jsou vhodné flexibilní chráničky KOPOFLEX, které odolávají pohybu zrn a zabraňují mechanickému poškození kabelu. V jílovité půdě je třeba použít pevnější ochranné trubky, které ochrání kabel před tlakem a vlhkostí. Kamenitá půda vyžaduje odolné chráničky s vysokou mechanickou pevností, aby kabel nepoškodily ostré kameny.
Ochrana proti UV záření a vlhkosti
PVC plášť kabelu poskytuje ochranu proti UV záření a teplotám od -30 do +70 °C, což prodlužuje životnost kabelu při venkovním uložení. Doporučuje se ukládat kabel v ochranných trubkách, které zabrání přímému kontaktu s vlhkostí a mechanickému poškození. Ochranné trubky kabelů také zajišťují snadnější výměnu kabelu v budoucnu bez nutnosti kopání.
- KOPOFLEX chrání kabel před mechanickým poškozením i UV zářením
- PVC plášť zajišťuje odolnost vůči vlhkosti i extrémním teplotám
- správné dimenzování kabelů a průřez vodiče je nezbytné pro požadovanou proudovou zatížitelnost
Tip: Při elektroinstalaci chaty dbejte na správné uložení kabelu, aby nedošlo k poškození vlivem pohybu půdy nebo povětrnostních extrémů.
Bezpečnostní a právní požadavky pro elektroinstalaci na chatě
Elektroinstalaci na chatě smí provádět pouze kvalifikovaný elektrikář podle vyhlášky 508/2009 Z.z., která stanovuje požadavky na odbornou způsobilost. Instalace musí být provedena v souladu s normou ČSN 33 2000-5-52, jež detailně upravuje zásady bezpečného a správného provedení elektrických rozvodů včetně podzemních kabelů. Správné dimenzování kabelů a zohlednění proudové zatížitelnosti kabelu jsou klíčové pro dlouhodobou spolehlivost a bezpečnost elektroinstalace chaty.
Po dokončení instalace je nezbytná revize elektroinstalace revizním technikem, která potvrzuje správnost a bezpečnost provedení. Tato revize ovlivňuje i platnost pojištění nemovitosti, proto je její zanedbání rizikové.
Pro přívod elektřiny na chatu podzemním kabelem je důležité:
- Použít kabel s PVC pláštěm určený pro venkovní a podzemní uložení
- Dbát na správné dimenzování průřezu vodiče podle délky trasy a odběru
- Uložit kabel v ochranných trubkách pro zvýšení mechanické ochrany
- Zajistit správné označení a dokumentaci instalace
Tip: Nesprávné dimenzování kabelu nebo jeho pokládka bez ochranné trubky patří mezi časté chyby, které mohou vést k přehřátí nebo poškození kabelu v zemi.
Jaká je životnost kabelů uložených v zemi a jak je udržovat?
Životnost kabelů uložených v zemi závisí především na kvalitě materiálu a správném uložení. Kabely CYKY s PVC pláštěm odolávají teplotám od -30 °C do +70 °C, což je vhodné pro dlouhodobé venkovní uložení v zemi. PVC plášť kabelu chrání proti vlhkosti i mechanickému poškození, ale i tak je nutné dodržet správné dimenzování kabelů dle proudové zatížitelnosti a průřezu vodiče. Pro bezpečné uložení elektřiny v zemi doporučuji použít ochranné trubky kabelů, které zvýší ochranu proti poškození při hrubších zásazích do půdy.
Údržba kabelů zahrnuje pravidelnou revizi elektroinstalace chaty a kontrolu viditelných poškození. Častá chyba je podcenění revizí, což může vést k poruchám nebo nebezpečným situacím.
- Kontrolujte pravidelně stav kabelových tras a připojení
- Věnujte pozornost změnám v půdě, které by mohly kabel poškodit
- Provádějte revizi elektroinstalace minimálně jednou za 5 let
Tip: Správné uložení a pravidelná údržba prodlouží životnost kabelů i na 30 let, což je klíčové pro spolehlivý přívod elektřiny na chatu.
Časté dotazy
Jak hluboko by měl být uložen elektrický kabel do země na chatě?
Minimální hloubka uložení kabelu do země je 60 cm, aby byla zajištěna ochrana před mechanickým poškozením a vnějšími vlivy.
Jaký typ kabelu je nejvhodnější pro podzemní vedení elektřiny na chatě?
Nejvhodnější je kabel CYKY s PVC pláštěm odolným proti UV záření a teplotám od -30 do +70 °C, s průřezem odpovídajícím plánovanému zatížení.
Je nutné použít ochranné trubky při uložení kabelu do země?
Ano, použití ochranných trubek nebo chrániček jako KOPOFLEX chrání kabel před mechanickým poškozením a vlhkostí.
Jak často je potřeba kontrolovat kabel uložený v zemi?
Doporučuje se provádět vizuální kontrolu a revizi elektroinstalace každých 5 let, případně při podezření na poškození.
Kdo smí provádět elektroinstalaci na chatě?
Elektroinstalaci smí provádět pouze kvalifikovaný elektrikář s platným osvědčením podle vyhlášky 508/2009 Z.z.
Jaký průřez vodiče je vhodný pro zásuvkové okruhy na chatě?
Pro zásuvkové okruhy se běžně používá CYKY-J 3×2,5 mm² s jištěním minimálně 16 A.
Jaké jsou bezpečné vzdálenosti kabelu od ostatních sítí v zemi?
Bezpečná vzdálenost od plynových a kanalizačních potrubí je minimálně 30 cm, od vodovodních potrubí 20 cm.
Může kabel CYKY být uložen volně v zemi bez chráničky?
Ne, kabel by měl být uložen v ochranné chráničce, aby se zabránilo mechanickému poškození a vlivu vlhkosti.
Jaký je maximální proud pro kabel CYKY-J 3×1,5 mm²?
Kabel CYKY-J 3×1,5 mm² je vhodný pro jištění do 13 A.
Jaké jsou nejčastější chyby při pokládce kabelu do země na chatě?
Mezi chyby patří nedodržení minimální hloubky uložení, absence ochranných trubek, nevhodný výběr průřezu vodičů a neprovádění revize po instalaci.
Jaký je doporučený minimální průměr ochranné trubky pro kabel uložený v zemi?
Minimální průměr ochranné trubky by měl být alespoň 40 mm, aby bylo možné snadno uložit kabel a případně ho vyměnit.
Jak správně dimenzovat kabel pro odběr proudu 50 A na chatě?
Pro odběr 50 A se doporučuje použít kabel s průřezem minimálně 10 mm² měděného vodiče, aby se zabránilo přehřívání.
Jak zajistit ochranu kabelu proti mechanickému poškození v místě průchodu přes chodník?
Použijte pevnou chráničku z PVC nebo kovovou trubku s minimální tloušťkou stěny 2 mm a hloubku uložení alespoň 0,6 m.
Jaká je životnost kabelu uloženého v zemi při správné instalaci?
Životnost kabelu v zemi je obvykle 25 až 40 let, závisí však na kvalitě kabelu a podmínkách prostředí.
Jak postupovat při opravě poškozeného kabelu uloženého v zemi?
Nejprve vypněte přívod elektřiny, vykopněte poškozený úsek, odstraňte poškozenou část a spojte kabel pomocí speciálních spojek s ochranou proti vlhkosti.
