Jak krok za krokem vytvořit schéma elektrického zapojení bytu
Správné sestavení schématu elektrického zapojení bytu je základem pro bezpečnou a spolehlivou elektroinstalaci. Schéma zapojení pomáhá přehledně rozvrhnout rozvaděč elektroinstalace i umístění jističů, což usnadňuje jak montáž, tak případnou údržbu. Projdeme si jednotlivé kroky, které zajistí, že vaše elektroinstalace bude fungovat bez problémů.
🔑 Hlavní body
- Projekt elektroinstalace bytu obsahuje půdorys s rozmístěním zásuvek, vypínačů a světel.
- Standardní průřezy vodičů jsou 1,5 mm² pro světelné okruhy a 2,5 mm² pro zásuvkové obvody.
- Rozvaděč by měl mít 20-30 % rezervu volných míst na DIN liště pro budoucí rozšíření.
- Výška umístění vypínačů je obvykle 120 cm, zásuvek 20-30 cm nad podlahou.
- Elektroinstalaci musí provádět osoba s odbornou způsobilostí a následně provést revizi.
Jak správně naplánovat a zakreslit elektroinstalaci bytu
Správné naplánování a zakreslení elektroinstalace bytu začíná vytvořením přesného projektu s půdorysem bytu, který zobrazuje rozmístění zásuvek, vypínačů a světelných zdrojů. Tento projekt elektroinstalace musí respektovat normu ČSN EN 60364, která stanovuje bezpečnostní požadavky a zásady správného zapojení. Kromě půdorysu je nezbytné sestavit blokové schéma, které popisuje logiku zapojení a znázorňuje vztahy mezi rozvaděčem elektroinstalace, jističemi a kabeláží v elektroinstalaci.
V rámci plánování elektroinstalace je vhodné postupovat podle těchto kroků:
- Zpracovat půdorys bytu s vyznačením všech zásuvek, vypínačů a světelných těles podle dispozic místností
- Navrhnout schéma zapojení, které zahrnuje rozvaděč elektroinstalace, jističe a hlavní kabeláž
- Vytvořit blokové schéma pro přehledné znázornění funkčních celků a logiky zapojení
- Zajistit, aby dokumentace odpovídala požadavkům normy ČSN EN 60364, což usnadní revizi elektroinstalace a bezpečnostní kontrolu
V čem a jak kreslit schéma elektroinstalace bytu krok po kroku
Kreslení schématu doporučuji provádět v odborných programech pro elektroprojektování, které umožňují přesné zakreslení a snadnou úpravu rozmístění prvků i zapojení. Takový přístup zefektivní tvorbu dokumentace a minimalizuje chyby při realizaci.
Které materiály a komponenty použít pro bytovou elektroinstalaci
Pro správné sestavení schématu elektrického zapojení bytu je nezbytné znát základní elektroinstalační materiály a komponenty. Nejčastěji se používají vodiče CYKY s průřezem 1,5 mm² pro světelné okruhy a 2,5 mm² pro zásuvkové obvody. Tyto vodiče je třeba vést v ochranných trubkách, které zajišťují mechanickou ochranu kabeláže v elektroinstalaci bytu a zároveň usnadňují případné opravy nebo rozšíření.
Instalační krabice slouží jako spojovací a rozvodné body kabeláže. Doporučuje se v nich ponechat rezervu kabelu 15-20 cm pro pohodlné připojení a případnou opravu. Správný výběr elektroinstalačního materiálu je klíčový pro bezpečnost a funkčnost celé instalace. Pro sestavení bloku nebo schématu zapojení je dobré mít přehled o těchto prvcích včetně jističů elektroinstalace a rozvaděče, které řídí a chrání elektrické okruhy.
- Vodiče CYKY s průřezem 1,5 mm² a 2,5 mm² podle typu obvodu
- Ochranné trubky pro vedení kabeláže
- Instalační krabice s rezervou kabelu 15-20 cm
- Jističe elektroinstalace pro ochranu obvodů
- Rozvaděč elektroinstalace jako centrální prvek řízení
Jaké materiály a nástroje potřebuji k nakreslení schématu elektroinstalace bytu
Pro přehledné a správné zaznamenání elektroinstalace je nezbytné detailně znát použité materiály a jejich rozmístění. To umožňuje vytvořit blokové schéma, které poslouží pro revizi elektroinstalace a bezpečnostní kontrolu.
Jak sestavit schéma zapojení včetně blokového schématu
Pro správné vytvoření schématu elektroinstalace bytu je nezbytné znát základní prvky a postupovat krok za krokem. Součástí je nejen zakreslení zásuvek, vypínačů a jističů, ale také vytvoření blokového schématu, které zobrazuje logiku a ochranu jednotlivých okruhů.
Základní prvky schématu
Schéma elektroinstalace bytu obsahuje symboly pro zásuvky, vypínače a jističe, které představují jednotlivé elektrické prvky. Zásuvky se vyznačují obvykle kruhem s dvojicí čar, vypínače jednoduchou značkou podobnou přepínači a jističe jsou zakresleny v rozvaděči elektroinstalace jako obdélníky s označením hodnoty. Tyto prvky musí být jasně viditelné a správně umístěné podle skutečné kabeláže v elektroinstalaci.
Kreslení schématu krok za krokem
- Nakreslení půdorysu bytu – zakreslete přesný půdorys s místnostmi, kde bude elektroinstalace vedena.
- Umístění zásuvek a vypínačů – označte na půdorysu pozice zásuvek, vypínačů a dalších prvků podle potřeby.
- Zobrazení rozvaděče elektroinstalace – zakreslete rozvaděč a umístěte jističe elektroinstalace s jejich hodnotami a chrániči.
- Propojení kabelů – zakreslete spojovací čáry mezi prvky podle kabeláže v elektroinstalaci, dbejte na logiku zapojení.
- Vypracování blokového schématu – doplňte schéma blokovým schématem znázorňujícím ochranu a logiku jednotlivých elektrických okruhů.
Tip: Při kreslení schématu elektroinstalace bytu pro začátečníky je vhodné používat specializovaný software nebo předtištěné šablony pro lepší přehlednost.
Jak navrhnout a umístit rozvaděč a jištění v bytě
Umístění rozvaděče a správná volba jištění patří k základním krokům při sestavování schématu elektrického zapojení bytu. Správné plánování těchto prvků zvyšuje bezpečnost a usnadňuje případnou revizi elektroinstalace bytu.
Umístění a velikost rozvaděče
Rozvaděč elektroinstalace by měl být umístěn ve vstupní hale bytu, nejčastěji ve výšce 60 až 140 cm nad podlahou, aby byla zajištěna ergonomická přístupnost a pohodlná manipulace. Okolo rozvaděče je třeba ponechat minimálně 60 cm volného prostoru pro bezpečný přístup a instalaci. Pro plánování schématu elektrického zapojení bytu je nezbytné zajistit rezervu 20-30 % volných pozic na DIN liště, což umožní pozdější rozšíření kabeláže a přidání nových jističů či dalších prvků bez nutnosti kompletní výměny rozvaděče.
Výběr jističů a chráničů
Jističe elektroinstalace se volí s charakteristikou B nebo C podle typu a zatížení okruhů. Charakteristika B je vhodná pro běžné zásuvkové a světelné obvody s nižším náběhovým proudem, zatímco charakteristika C se doporučuje pro okruhy s vyššími náběhovými proudy, například u motorických spotřebičů nebo indukčních varných desek. Pro každý samostatný okruh je povinné instalovat proudový chránič (typ A nebo AC), který detekuje úniky proudu nad 30 mA a chrání před úrazem elektrickým proudem i požárem. Všechny jističe a chrániče musí být správně zakreslené do blokového schématu a umístěné na DIN liště v rozvaděči, přičemž doporučuji používat komponenty od ověřených výrobců (např. Eaton, Hager, Schneider Electric, ABB) pro zajištění spolehlivosti a kompatibility.
| Prvek | Doporučená charakteristika | Funkce |
|---|---|---|
| Jističe | B nebo C | Ochrana před přetížením a zkratem |
| Proudové chrániče | Typ A nebo AC, 30 mA | Ochrana proti úrazu elektrickým proudem |
| Rezerva na DIN liště | 20-30 % volných míst | Možnost rozšíření elektroinstalace |
Typická chyba: Nedostatečná rezerva volných pozic na DIN liště vede k nemožnosti přidání nových okruhů bez zásadních úprav rozvaděče, což zvyšuje náklady a komplikace při modernizaci elektroinstalace.
Pro koho se to hodí / nehodí: Tento způsob umístění a jištění je vhodný pro standardní bytové elektroinstalace bez rozsáhlých požadavků na chytrou domácnost; u instalací s chytrými prvky a automatizací je nutné počítat s větší kapacitou rozvaděče a speciálními moduly pro řízení a monitorování.

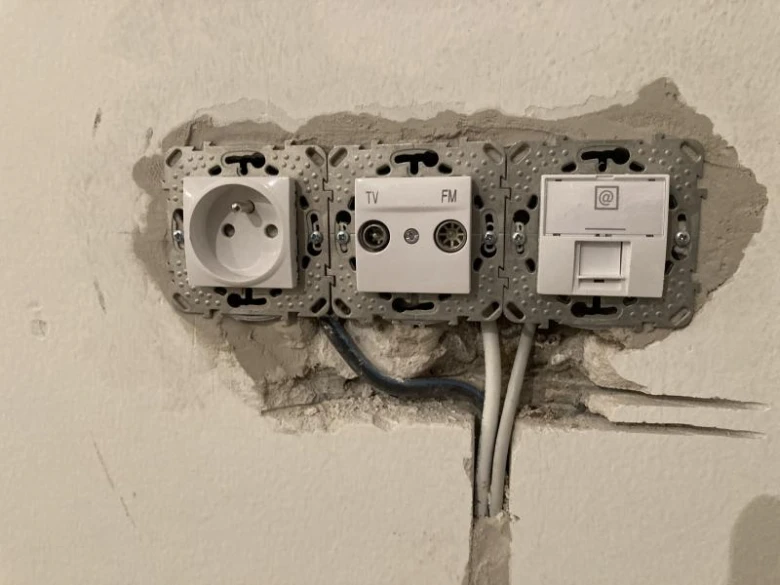

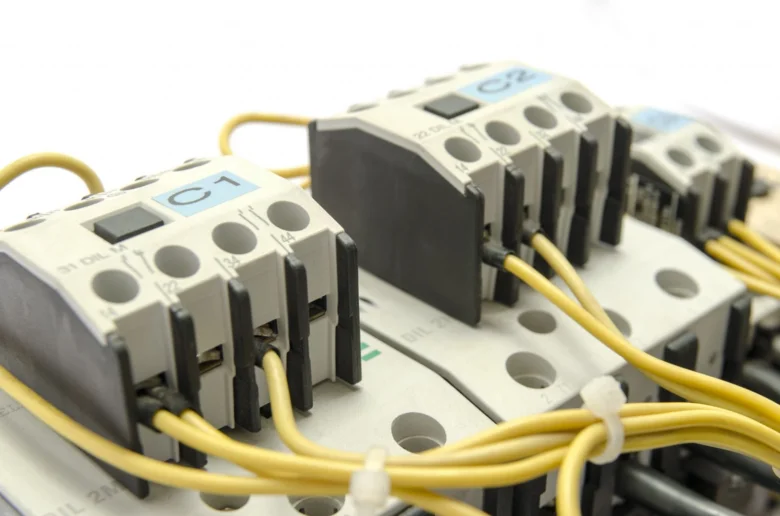

Jak vést kabely a instalovat zásuvky a vypínače v bytě

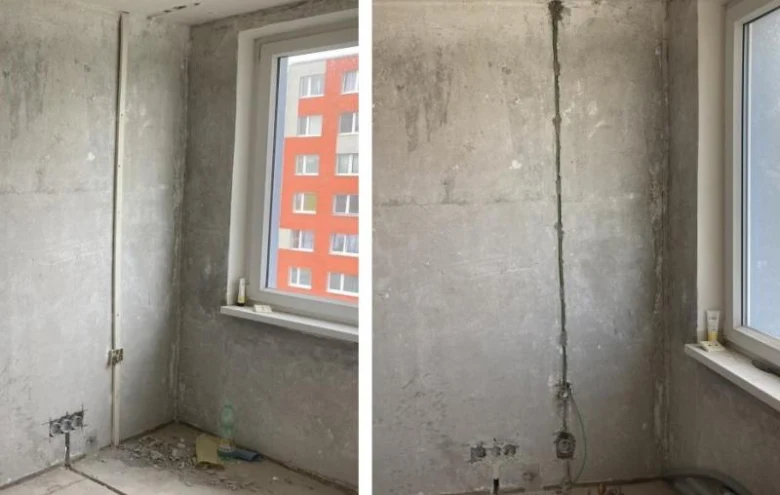

Správné vedení kabelů a instalace zásuvek a vypínačů jsou klíčové pro bezpečnou a estetickou elektroinstalaci bytu. Kabeláž v elektroinstalaci by měla být vedena v drážkách širokých maximálně 30 cm, což umožňuje snadnou instalaci a pozdější údržbu. Pro ochranu kabelů se používají ochranné trubky, které zabraňují mechanickému poškození a usnadňují případné opravy.

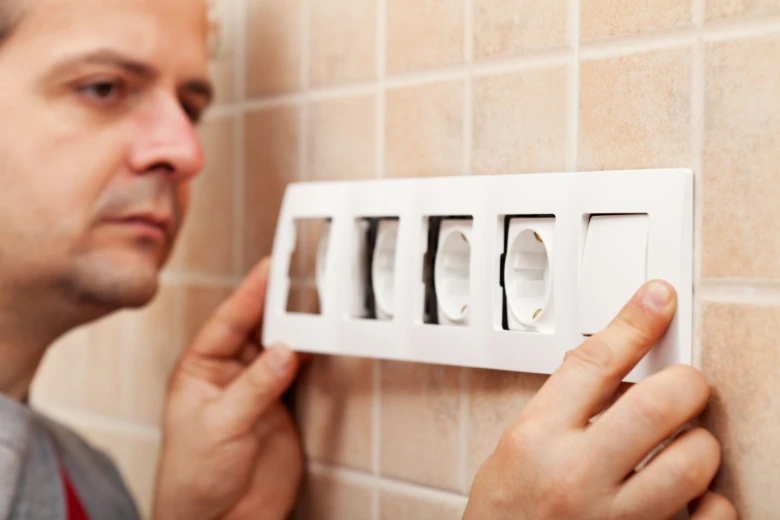

Zásuvky se podle norem umisťují ve výšce 20 až 30 cm nad podlahou, což je praktické pro běžné použití a současně zachovává jednotný vzhled prostoru. Vypínače jsou standardně instalovány ve výšce 120 cm od podlahy, aby byly snadno přístupné a pohodlné pro všechny uživatele. Při plánování elektroinstalace bytu je vhodné vytvořit přehledné schéma zapojení, které zahrnuje rozvaděč elektroinstalace a jističe elektroinstalace, a pomůže tak lépe zorganizovat celý systém.
Jak správně nakreslit schéma elektrického zapojení v bytě
- Vedení kabelů v drážkách max. 30 cm širokých
- Použití ochranných trubek pro kabeláž v elektroinstalaci
- Umístění zásuvek 20-30 cm nad podlahou
- Instalace vypínačů ve výšce 120 cm nad podlahou
- Zahrnutí rozvaděče a jističů do schématu zapojení
- Vytvoření blokového schématu pro přehlednost a plánování
Tento postup zajistí, že elektrické zapojení bytu bude splňovat technické normy a zároveň bude mít čistý a organizovaný vzhled. Takto sestavené schéma elektrického zapojení bytu usnadní i budoucí revize elektroinstalace.
Jak dimenzovat jističe a okruhy v bytové elektroinstalaci
Správné dimenzování jističů a okruhů je klíčové pro bezpečnost a funkčnost elektroinstalace bytu. Světelné okruhy se běžně jiští vodiči CYKY 3×1,5 mm² a jističem 10 A, což odpovídá maximálnímu příkonu okolo 2 300 W. Pro zásuvkové okruhy se používají vodiče CYKY 3×2,5 mm² a jističe s proudovou hodnotou 16 A, které zvládnou zatížení až 3 680 W. Třífázové přívody pro silnější spotřebiče vyžadují vodiče 5×2,5 mm² a odpovídající třífázové jističe, zpravidla 3×16 A nebo vyšší podle výkonu zařízení.
Podrobný návod na výpočet zatížení a dimenzování jističů pro jednotlivé okruhy v bytě začíná sestavením blokového schématu, kde jsou zakresleny všechny hlavní spotřebiče a jejich příkon. Dále se přepočítá celkové zatížení každého okruhu s rezervou 20 % pro bezpečnost. V rozvaděči elektroinstalace se podle tohoto výpočtu instalují příslušné jističe a vybírá vhodná kabeláž v elektroinstalaci.
| Okruh | Vodič CYKY | Jistič (A) | Maximální výkon (W) |
|---|---|---|---|
| Světelné okruhy | 3×1,5 mm² | 10 | 2 300 |
| Zásuvkové okruhy | 3×2,5 mm² | 16 | 3 680 |
| Třífázové přívody | 5×2,5 mm² | 3×16 a více | Podle spotřebiče |
Jak provést revizi a bezpečnostní kontrolu elektroinstalace
Revize a bezpečnostní kontrola elektroinstalace bytu představují klíčový krok pro zajištění správné funkce a ochrany před úrazy elektrickým proudem. Pro správné provedení revize je nezbytné dodržet legislativní požadavky a použít odpovídající schéma zapojení elektroinstalace.
Podmínky pro provedení revize
Revizi elektroinstalace smí provádět pouze osoba s platnou odbornou způsobilostí podle nařízení vlády č. 194/2022 Sb. Tato odborná způsobilost zahrnuje znalost rozvaděče elektroinstalace, jističů elektroinstalace a kabeláže v elektroinstalaci, což zaručuje bezpečný a správný průběh měření.
Co zahrnuje revize elektroinstalace
Revize elektroinstalace zahrnuje kontrolu bezpečnosti, měření izolačního odporu a funkčnosti jističů elektroinstalace. Na základě těchto měření odborník vystaví revizní zprávu, která potvrzuje správnost a bezpečnost instalace dle platných norem a blokového schématu zapojení.
Tip: Při tvorbě schématu elektroinstalace bytu pro revizi a bezpečnostní kontrolu je třeba detailně zaznamenat všechny prvky včetně jističů a kabeláže, aby revizní technik mohl snadno ověřit správnost zapojení.
Doporučení pro integraci chytré domácnosti do elektroinstalace
Při plánování elektroinstalace bytu pro chytrou domácnost je nezbytné vytvořit podrobné schéma zapojení, které reflektuje specifické požadavky těchto systémů. Chytrá domácnost vyžaduje samostatné okruhy s vlastními jističemi, které oddělují inteligentní prvky od běžných elektrických spotřebičů, čímž se minimalizuje riziko přetížení a zvyšuje se spolehlivost provozu. Pro komunikaci mezi zařízeními a centrálním rozvaděčem elektroinstalace je nutné instalovat datové kabely kategorie minimálně CAT6, které podporují rychlost přenosu dat až 1 Gbps. Doporučuje se také vyhradit minimálně 20 % volných pozic v rozvaděči pro budoucí rozšíření chytré domácnosti bez nutnosti zásahu do zdiva.
Pro správné sestavení schématu elektroinstalace bytu s integrací chytré domácnosti doporučuji zohlednit:
- rozdělení samostatných okruhů s jističem charakteristiky B nebo C pro chytrou domácnost a klasické spotřebiče
- použití kabeláže CYKY s průřezem 1,5 mm² pro světelné okruhy chytré domácnosti a 2,5 mm² pro zásuvkové okruhy, spolu s datovými kabely CAT6 nebo vyššími
- instalaci rezervních vedení a trubek pro snadné přidání nových prvků bez nutnosti bourání
- výběr kompatibilních prvků chytré domácnosti od jednoho výrobce nebo systému (např. Hager, ABB, Schneider Electric) pro zajištění bezproblémové integrace do blokového schématu zapojení
Takové plánování výrazně usnadní následnou revizi elektroinstalace podle normy ČSN EN 60364 a zajistí bezpečnost, spolehlivost a dlouhodobou funkčnost systému i při budoucích technických úpravách.
Tip: Častou chybou je nedostatečné vyčlenění samostatných okruhů pro chytrou domácnost, což může vést k rušení signálů a častějším výpadkům. Pro koho se to hodí: majitelé novostaveb a rekonstrukcí s plánem na automatizaci. Pro koho NE: byty bez plánu rozšiřování elektroinstalace, kde chytrá domácnost není prioritou.
Časté dotazy
Jaké jsou standardní průřezy vodičů pro světelné a zásuvkové okruhy v bytě?
Standardní průřez vodičů CYKY je 1,5 mm² pro světelné okruhy a 2,5 mm² pro zásuvkové okruhy.
Kde by měl být umístěn rozvaděč v bytě?
Rozvaděč se umisťuje nejčastěji ve vstupní hale nebo předsíni, na přístupném místě minimálně 60 cm nad zemí.
Jaká je doporučená rezerva míst v rozvaděči pro budoucí rozšíření?
Rozvaděč by měl mít rezervu 20-30 % volných pozic na DIN liště pro budoucí instalace.
Jaký jistič se používá pro světelné okruhy a jaký pro zásuvkové?
Světelné okruhy jsou jištěny jističem 10 A, zásuvkové okruhy jističem 16 A.
Kdo může provádět revizi elektroinstalace?
Revizi smí provádět pouze osoba s odbornou způsobilostí dle nařízení vlády č. 194/2022 Sb.
Jaká je výška instalace vypínačů a zásuvek v bytě?
Vypínače se obvykle instalují ve výšce 120 cm, zásuvky 20-30 cm nad podlahou.
Jaké materiály se používají pro ochranu kabelů v bytové elektroinstalaci?
Kabely se vedou v ochranných trubkách (husí krky) a instalačních krabicích s rezervou 15-20 cm kabelu.
Jak vypočítat dimenzování jističů pro jednotlivé okruhy v bytě?
Dimenzování jističů závisí na průřezu vodičů a příkonu spotřebičů: světelné okruhy 1,5 mm² s jističem 10 A, zásuvkové 2,5 mm² s jističem 16 A, třífázové vodiče 5×2,5 mm².
Jak začlenit prvky chytré domácnosti do elektroinstalace bytu?
Při instalaci chytré domácnosti je potřeba připravit samostatné okruhy, datové kabely a rezervy pro budoucí rozšíření s kompatibilními prvky.
Jak probíhá bezpečnostní kontrola elektroinstalace před uvedením do provozu?
Revize zahrnuje kontrolu izolačního odporu, funkčnosti jističů a chráničů a vystavení revizní zprávy odborně způsobilou osobou.
Jaké programy nebo nástroje jsou vhodné pro kreslení schémat elektroinstalace bytu?
Pro kreslení schémat elektroinstalace se často používají programy jako AutoCAD, EPLAN nebo zdarma dostupný software QElectroTech, které umožňují přesné a přehledné znázornění zapojení.
Jak postupovat při zapojení hlavního přívodu elektřiny do bytu?
Hlavní přívod elektřiny se nejprve připojí k hlavnímu jističu, který chrání celý byt, a následně se rozvádí do jednotlivých okruhů podle schématu, přičemž je třeba dodržovat bezpečnostní normy a správné dimenzování.
