Automatický odvzdušňovací ventil zajišťuje kontinuální odvod vzduchu z topných systémů a brání tak vzniku kavitace či hlučnosti v rozvodech. Zařízení využívá vnitřní plovákový mechanismus nebo hygroskopický disk, které reagují na přítomnost plynu a umožňují jeho únik bez nutnosti manuálního zásahu. Správná montáž ventilu v nejvyšších bodech otopné soustavy výrazně zvyšuje účinnost přenosu tepla a prodlužuje životnost kotle i čerpadla.
📝 Ve zkratce
- Automatický odvzdušňovací ventil pracuje s plovákovým mechanismem, který umožňuje průběžné odvzdušňování bez zásahu uživatele.
- Voda v otopné soustavě může být nasycena plyny až do koncentrace 60 mg/litr, což podporuje vznik vzduchových bublin.
- Ventily jsou vhodné pro média s obsahem glykolu až 50 %, provozní teplota dosahuje až 110 °C a tlak až 12 bar.
- Správné umístění ventilů je v nejvyšších bodech soustavy, například na stoupačkách, rozdělovačích a vrchu kotle.
- Automatické odvzdušňovací ventily zvyšují efektivitu topných systémů a snižují hlučnost způsobenou vzduchem v instalaci.
Princip fungování automatického odvzdušňovacího ventilu
Automatický odvzdušňovací ventil zajišťuje energetickou účinnost topení tím, že průběžně odstraňuje nahromaděné plyny bez nutnosti ručního zásahu. Princip fungování automatického odvzdušňovacího ventilu spočívá v mechanické regulaci hladiny kapaliny, která otevírá únikový otvor pouze v přítomnosti vzduchu.
Plovákový mechanismus – základní princip
Základem celého zařízení je plovákový mechanismus umístěný uvnitř mosazného těla. Jakmile se v horní části ventilu nahromadí vzduch, hladina kapaliny uvnitř komory klesne. Tento pokles způsobí, že plovák klesne dolů a mechanicky uvolní těsnění ventilu. Tím se otevře průchod pro odchod vzduchu z otopné soustavy do okolního prostředí, čímž se efektivně obnoví správný průtok topného média.
Hygroskopické prvky a jejich význam
Některé modely obsahují hygroskopický disk, který doplňuje standardní odvzdušňovací funkci. Tento disk po kontaktu s vodou nabobtná a uzavře ventil, čímž zabraňuje úniku topné vody.
- Při kontaktu se vzduchem disk vysychá a smršťuje se.
- Vyschnutí disku umožňuje otevření cesty pro odchod vzduchu.
- Pravidelná údržba je nutná, protože disky časem ztrácejí svou schopnost spolehlivě těsnit.
Tip: Pokud zaznamenáte kapání ventilu, často stačí pouze vyčistit vnitřní sedlo od nečistot nebo vyměnit zanesený hygroskopický disk, nikoliv měnit celý ventil.
Materiály a normy
Kvalitní ventily jsou vyrobeny z mosazi, která zajišťuje dlouhou životnost a odolnost vůči korozi. Zařízení splňují normu EN 12828, odolávají provozní teplotě do 110 °C a tlaku až 12 bar. Jsou plně kompatibilní s kapalinami obsahujícími glykol v koncentraci do 50 %.
Umístění automatického odvzdušňovacího ventilu v otopné soustavě
Správné umístění komponentů zásadně ovlivňuje energetickou účinnost topení a zajišťuje plynulý oběh otopné vody bez nežádoucích bublin. Automatický odvzdušňovací ventil funguje spolehlivě pouze tehdy, je-li instalován v místech, kde se přirozeně hromadí vzduchové kapsy, přičemž voda v soustavě může být nasycena plyny až do koncentrace 60 mg/litr.
Nejvhodnější umístění v otopné soustavě
Při plánování instalace vybírejte vždy nejvyšší body soustavy, kam vzduch stoupá díky své nižší hustotě oproti vodě, a kde je tlak nejnižší, což podporuje vylučování plynů. Pro maximální efektivitu odvzdušnění patří ventil na vrch kotle, konce stoupaček, odplyňovací hrnce, mikroodlučovače bublin a na rozdělovač podlahového topení. Častá chyba: montáž ventilu do horizontálních úseků potrubí, kde se vzduch volně pohybuje a ventil jej nedokáže efektivně zachytit. Instalujte jej vždy ve vertikální poloze, aby vnitřní plovákový mechanismus správně reagoval na hladinu vody a zajistil těsnost dle normy EN 12828.
- Vrcholy stoupaček a rozvodů
- Rozdělovače podlahového topení
- Nejvyšší bod tělesa kotle
- Místa, kde potrubí mění směr směrem dolů
Specifika instalace na radiátorech
Pokud vás zajímá, kam se správně umisťuje automatický odvzdušňovací ventil na radiátor, hledejte horní boční zátku na straně opačné, než je přívodní ventil. Tato pozice umožňuje vzduchu volně unikat, zatímco voda v radiátoru zůstává pod tlakem. Montáž ventilu na radiátor sice zvyšuje komfort, ale vyžaduje pravidelnou kontrolu, zda nedochází ke kapání ventilu kvůli usazeným nečistotám a kovovému kalu. Odborná rada: Před kotel a čerpadlo doporučuji instalovat magnetický filtr nebo odkalovač, který zabrání poškození ventilů nečistotami a prodlouží jejich životnost. Tento prvek se hodí pro běžné radiátory v rodinných domech, nikoliv však pro soustavy s extrémně znečištěnou topnou vodou, kde hrozí rychlé zanesení mechanismu.
Typické problémy a řešení s automatickými odvzdušňovacími ventily
Při provozu otopné soustavy se můžete setkat s technickými nedostatky, které negativně ovlivňují energetickou účinnost topení. Časté problémy s automatickým odvzdušňovacím ventilem a jejich řešení začínají včasnou diagnostikou netěsností, které mohou vést ke korozi a snížení životnosti ventilů.
Příčiny kapání a netěsnosti
Hlavním důvodem, proč automatický odvzdušňovací ventil kape, bývá zanesení sedla ventilu nečistotami, jako jsou kovové kaly nebo usazeniny vodního kamene, které brání plovákovému mechanismu v těsném uzavření. Další příčinou je mechanické opotřebení těsnění nebo poškození plováku, což vede k úniku vody a následné hlučnosti v trubkách. Častá chyba: uživatelé se pokoušejí o opravu při plném tlaku v systému, což vede k nekontrolovanému úniku vody a riziku opaření. Jako bezpečnostní opatření vždy před zásahem ověřte, že je tlak v systému snížen na nulu.
Jak opravit nebo vyměnit ventil
Před zahájením opravy ventilu vždy uzavřete přívodní armaturu a snižte tlak v topném okruhu na hodnotu 0 bar. U rozebíratelných modelů s mosazným tělem pomůže demontáž a vyčištění vnitřních částí od nečistot, u novějších typů s hygroskopickým diskem je při ztrátě funkčnosti nutná kompletní výměna ventilu.
- Kontrola těsnosti po montáži ventilu – po instalaci natlakujte systém na provozní hodnotu a sledujte spoj po dobu 15 minut.
- Pravidelné čištění od usazenin – jednou za sezónu odšroubujte víčko a odstraňte nečistoty z plovákové komory.
- Výměna celého kusu – při poškození plováku nebo trvalém kapání ventilu, které nelze vyřešit vyčištěním, vyměňte ventil za nový kus splňující normu EN 12828.
| Problém | Možná příčina | Řešení |
|---|---|---|
| Kapání ventilu | Nečistoty v sedle | Vyčištění nebo výměna |
| Hlučnost v radiátoru | Vzduch v systému | Kontrola funkčnosti ventilu |
| Únik vody pod ventilem | Poškozené těsnění | Výměna těsnicího O-kroužku |
Odborná rada: Pokud netěsnost přetrvává i po vyčištění, doporučuji odbornou výměnu za certifikovaný komponent s maximální provozní teplotou 110 °C. Tento postup se hodí pro běžné domácí topné okruhy v rodinných domech, nikoliv však pro rozsáhlé průmyslové systémy s vysokým tlakem přesahujícím 12 bar, kde musí servis provádět certifikovaný topenář.
Materiálové vlastnosti a odolnost komponent
Kvalitní automatický odvzdušňovací ventil využívá pro své tělo precizně opracovanou mosaz, která vykazuje vysokou odolnost vůči korozi a agresivním chemickým látkám běžně se vyskytujícím v otopných systémech. Vnitřní plovákový mechanismus a víčko jsou vyrobeny z technického plastu zesíleného skelnými vlákny, což zajišťuje mechanickou pevnost a tvarovou stálost při provozních teplotách dosahujících až 110 °C. Tyto materiály vykazují vysokou odolnost vůči chemikáliím a bez problémů odolávají směsím vody s glykolem do koncentrace 50 %. Díky těmto technickým parametrům a splnění normy EN 12828 je zajištěna dlouhá životnost ventilů i při dlouhodobém provozu pod tlakem až 12 bar.
| Komponenta | Materiál | Hlavní vlastnost |
|---|---|---|
| Tělo ventilu | Mosaz | Chemická odolnost a pevnost |
| Plovák | Plast se skelnými vlákny | Mechanická odolnost a nízká hmotnost |
| Těsnění | EPDM pryž | Odolnost vůči glykolu a teplotní stálost |
Odborná rada: Při instalaci vždy zkontrolujte kompatibilitu těsnění s použitou nemrznoucí směsí. Častá chyba spočívá v použití agresivních chemických čističů, které mohou poškodit hygroskopický disk a způsobit následné kapání ventilu, což negativně ovlivňuje celkovou energetickou účinnost topení. Pro koho se tento typ ventilu hodí: ideální pro uzavřené otopné soustavy s moderními kotli, kde je kladen důraz na bezobslužný provoz. Pro koho se nehodí: není vhodný pro otevřené systémy s vysokým obsahem rozpuštěného kyslíku, kde dochází k rychlé oxidaci mosazných částí a zkrácení životnosti mechanismu.
Životnost a spolehlivost automatických ventilů v praxi
Běžná životnost automatického ventilu se pohybuje v rozmezí 5 až 10 let v závislosti na kvalitě otopné vody a čistotě systému. Spolehlivost ventilů přímo ovlivňuje celkovou energetickou účinnost topení, protože přítomnost vzduchu v radiátorech zvyšuje náklady na provoz kotle. Častou chybou je zanedbání údržby, kdy nečistoty z topného okruhu zablokují plovákový mechanismus nebo poškodí hygroskopický disk.
Jak poznat, že je čas vyměnit automatický odvzdušňovací ventil
Pokud zaznamenáte trvalé kapání ventilu, dochází k netěsnosti vnitřního těsnění, což vyžaduje okamžitou pozornost. Výměna ventilu je nezbytná při těchto projevech:
- Trvalý únik vody kolem výstupu vzduchu.
- Slyšitelné šumění v radiátoru signalizující neodstraněný vzduch.
- Viditelná koroze na těle ventilu nebo zaschlé stopy po úniku vody.
Na co si dát pozor: Nekvalitní montáž ventilu bez použití vhodného těsnění může vést k předčasným poruchám. Tento prvek se hodí pro běžné domácí topné okruhy, avšak pro systémy s vysokým obsahem nečistot doporučuji instalaci doplňkových filtrů před samotný ventil. Pro systémy s nízkým tlakem se raději poraďte s odborníkem, zda je automatické řešení vhodné.
Vliv automatických odvzdušňovacích ventilů na energetickou účinnost topení
Správná instalace a provoz zvyšují energetickou účinnost topení, protože vzduch v otopné soustavě brání efektivnímu průtoku vody. Vzduchové kapsy způsobují hlučnost topení a lokální chladnutí radiátorů, což nutí kotel zvyšovat výkon a zbytečně navyšuje spotřebu paliva. Automatický odvzdušňovací ventil s plovákovým mechanismem tyto problémy eliminuje průběžně bez nutnosti manuálního zásahu.
- Stabilní cirkulace vody snižuje tepelné ztráty v rozvodech.
- Odstranění vzduchu zamezuje korozi kovových částí a prodlužuje životnost kotle.
- Tichý chod systému zvyšuje celkový komfort v rámci chytré domácnosti.
Odborná rada: Na co si dát pozor při údržbě – občasné kapání ventilu často způsobuje nečistota usazená v těsnění, kterou lze snadno vyčistit po uzavření přívodního šroubení. Tento prvek se hodí pro běžné radiátory i pro automatický odvzdušňovací ventil na podlahové topení, kde je efektivní odvod plynu klíčový pro správnou hydraulickou rovnováhu.
Moderní technologie a integrace do chytré domácnosti
Současná chytrá domácnost využívá pokročilé senzory pro dálkový monitoring, díky nimž se automatický odvzdušňovací ventil stává aktivním prvkem systému. Integrace ventilů do řídicích jednotek umožňuje automatickou diagnostiku stavu otopné soustavy v reálném čase. Tento přístup výrazně zvyšuje energetickou účinnost topení a včas detekuje případné kapání ventilu dříve, než způsobí škody. Uživatelé tak získávají detailní přehled o tlaku a přítomnosti vzduchu v radiátorech prostřednictvím mobilní aplikace.
Odborná rada: Při instalaci senzorů dbejte na to, aby montáž ventilu neblokovala snadný přístup k plovákovému mechanismu pro případnou údržbu. Integrace se hodí zejména pro rozsáhlé systémy s mnoha otopnými tělesy, pro malé byty s jedním radiátorem však představuje zbytečnou investici. Častou chybou je podcenění kompatibility komunikačního protokolu ventilu s vaší stávající centrálou chytré domácnosti.
Časté dotazy o automatických odvzdušňovacích ventilech
Otázka: Jak vyměnit automatický odvzdušňovací ventil?
Uzavřete přívodní ventil otopné větve, odšroubujte starý kus pomocí klíče a namontujte nový ventil s použitím teflonové pásky či těsnicího vlákna. Po instalaci ventilu otevřete přívod a ověřte těsnost spoje při provozním tlaku.
Otázka: Kam se správně umisťuje automatický odvzdušňovací ventil?
Ventil instalujte vždy na nejvyšší body soustavy, kam vzduch přirozeně stoupá, jako jsou stoupačky, horní hrana kotle nebo koncové zátky radiátorů. Správná montáž ventilu vyžaduje vertikální polohu, aby plovákový mechanismus správně reagoval na hladinu kapaliny.
Otázka: Jak funguje automatický odvzdušňovací ventil?
Uvnitř těla je plovákový mechanismus, který při přítomnosti vody plave a drží ventil uzavřený. Jakmile se v tělese nahromadí vzduch, hladina klesne, plovák se posune dolů a otevře výpustný otvor pro únik plynu.
Otázka: Proč automatický odvzdušňovací ventil kape?
Kapání ventilu bývá způsobeno usazeninami vodního kamene na sedle ventilu nebo opotřebením těsnění plováku. Častá chyba spočívá v zanedbání údržby, kdy nečistoty brání úplnému dovření mechanismu.
Otázka: Jak často je potřeba vyměnit automatický odvzdušňovací ventil?
Životnost ventilů se pohybuje v rozmezí 5 až 7 let v závislosti na kvalitě otopné vody. Po této době doporučuji výměnu, zejména pokud zaznamenáte sníženou citlivost plováku.
Otázka: Jak se liší automatický odvzdušňovací ventil od manuálního?
Automatické provedení pracuje samostatně bez zásahu uživatele, zatímco manuální verze vyžaduje pravidelné ruční odvzdušnění klíčem. Automatika výrazně zvyšuje energetickou účinnost topení eliminací vzduchových kapes.
Otázka: Jak se správně odvzdušňuje topení s automatickým ventilem?
Odvzdušňování probíhá samočinně, vy pouze kontrolujete, zda není ventil zanesen nečistotami. Při údržbě stačí lehce povolit horní krytku, pokud je systém osazen ventilem s funkcí zastavení vody.
Otázka: Jaké materiály se používají pro výrobu ventilů?
Kvalitní těla ventilů jsou vyrobena z mosazi, zatímco vnitřní plováky a některé modely s hygroskopickým diskem využívají odolné technické plasty. Tyto materiály bezpečně odolávají teplotám do 110 stupňů a běžným inhibičním látkám.
Otázka: Může se automatický ventil použít s glykolovou směsí?
Ano, moderní ventily jsou plně kompatibilní s nemrznoucími směsmi na bázi glykolu v koncentraci do 50 %. Vždy si ověřte technický list konkrétního výrobce, zda těsnění ventilu odolá použité chemii.
Otázka: Jak poznat, že je čas ventil vyměnit?
Výměna je nutná při trvalém úniku vody, korozi těla ventilu nebo pokud radiátory zůstávají v horní části studené. Nefunkční ventil poznáte také podle zvuků tekoucí vody v trubkách, které značí přítomnost vzduchu.
Otázka: Jak opravit kapající automatický odvzdušňovací ventil?
Zkuste opatrně odšroubovat horní krytku a vyčistit vnitřní sedlo ventilu od nečistot. Pokud ani po vyčištění kapání neustane, je nutná kompletní výměna za nový kus.
Otázka: Co dělat, když ventil netěsní?
Zkontrolujte dotažení ventilu v závitu a stav těsnicího kroužku. Pokud voda uniká přímo z výpustného otvoru, je problém uvnitř plovákové komory a ventil vyžaduje výměnu.

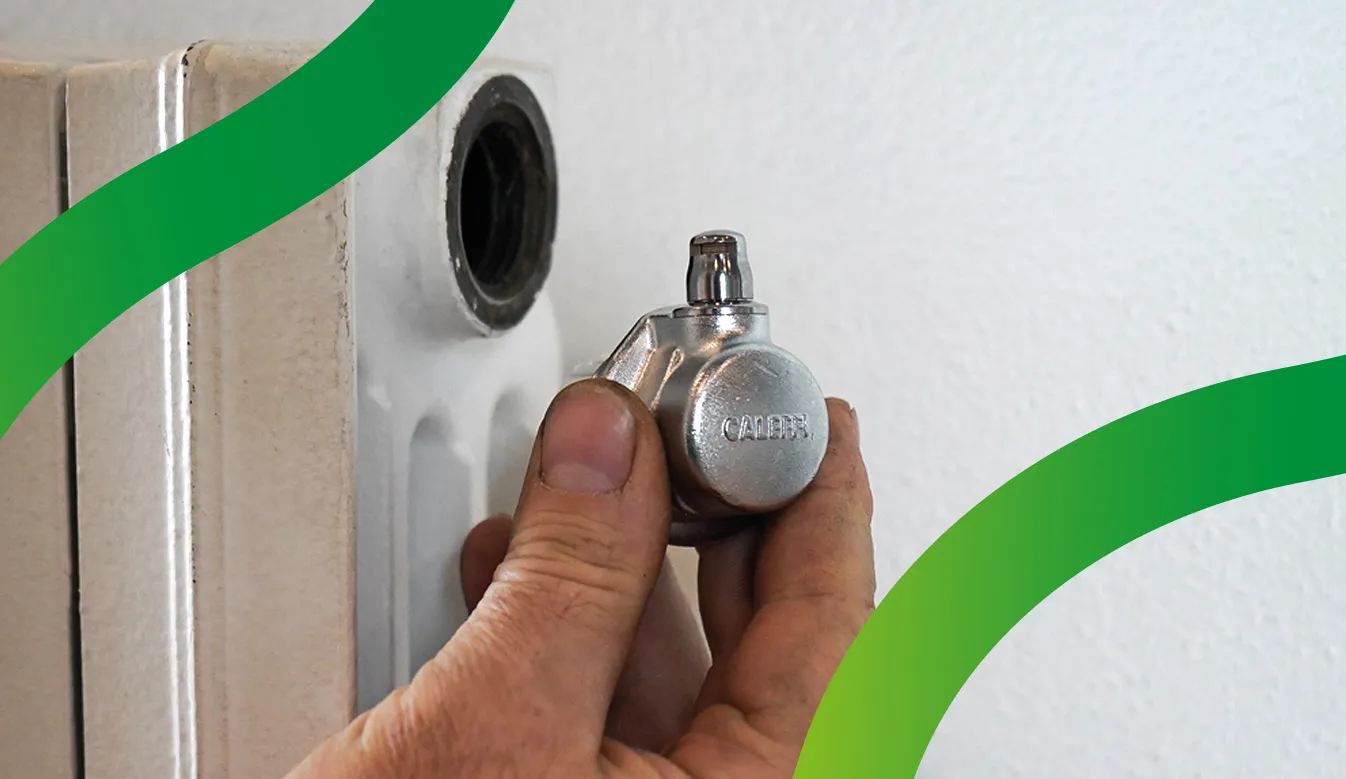

Otázka: Jak správně instalovat automatický odvzdušňovací ventil na radiátor?
Ventil našroubujte na horní zátku radiátoru, která je na opačné straně než přívodní armatura. Pro těsnění použijte konopí s pastou nebo teflonovou pásku, aby montáž ventilu byla stoprocentně těsná.
Otázka: Jak odstranit vzduch z topení pomocí automatického odvzdušňovacího ventilu?
Automatický odvzdušňovací ventil pracuje kontinuálně, takže vzduch odstraňuje průběžně během cirkulace vody. Tento proces je zcela pasivní a nevyžaduje žádné další akce ze strany uživatele.
Otázka: Jaké jsou výhody používání automatického odvzdušňovacího ventilu?
Hlavní výhodou je úspora času a zvýšení efektivity vytápění, protože vzduch v soustavě neklade odpor proudění vody. Hodí se pro rodinné domy i chytrá domácnost systémy, kde je prioritou bezobslužný provoz.
Odborná rada: Pozor na instalaci v místech, kde by případné kapání mohlo poškodit podlahy či elektroinstalaci. V takových prostorách volte ventily s integrovanou zpětnou klapkou, která zabrání úniku vody při servisní výměně.
