Měrný odpor mědi a jeho výpočet pro železo a hliník – průvodce
Měrný elektrický odpor mědi dosahuje hodnoty přibližně 0,017 ohmů na metr při průřezu jednoho milimetru čtverečného. Tato rezistivita kovů určuje energetické ztráty ve vedení, což vyžaduje přesný výpočet elektrického odporu vodiče také u železa a hliníku. Pochopení rozdílů mezi těmito materiály vám umožní správně dimenzovat průřezy kabelů pro jakoukoli instalaci.
Klíčové závěry
- Měrný odpor mědi při 20 °C je přibližně 1,7 × 10⁻⁸ Ω·m.
- Železo má měrný odpor kolem 9,8 × 10⁻⁸ Ω·m s teplotním koeficientem 0,006 K⁻¹.
- Hliník vykazuje měrný odpor přibližně 2,83 × 10⁻⁸ Ω·m a teplotní koeficient 0,0049 K⁻¹.
- Vzorec pro výpočet odporu vodiče je R = ρ × (l / S), kde ρ je měrný odpor.
- Teplotní závislost měrného odporu je lineární a vyjadřuje se vztahem ρ(t) = ρ₂₀ × [1 + α × (t − 20 °C)].
Co je měrný odpor a jeho fyzikální význam?
Měrný elektrický odpor, odborně nazývaný rezistivita kovů, je fyzikální veličina určující schopnost konkrétního materiálu vést elektrický proud. Tato hodnota vyjadřuje elektrický odpor vodiče o délce jednoho metru a průřezu jednoho čtverečního milimetru při teplotě 20 stupňů Celsia. Základní jednotka měrného odporu je ohmmetr (Ω·m), v praxi se však často setkáte s jednotkou mikroohmcentimetr (µΩ·cm).
Co je to měrný elektrický odpor a jak se počítá
Výpočet elektrického odporu vychází ze vztahu mezi rezistivitou, délkou vodiče a jeho průřezem. Pokud potřebujete určit přesný odpor, musíte kromě materiálových vlastností zohlednit také teplotní koeficient odporu, protože zahřívání kovu výrazně mění jeho vodivost. Například měrný elektrický odpor mědi dosahuje velmi nízkých hodnot, což z ní činí ideální materiál pro elektroinstalace.
| Materiál | Měrný odpor (Ω·m) při 20 °C |
|---|---|
| Měď | 1,68 × 10⁻⁸ |
| Hliník | 2,82 × 10⁻⁸ |
| Železo | 1,00 × 10⁻⁷ |
Odborná rada: Při návrhu obvodů vždy počítejte s tím, že měrný odpor hliníku a jeho praktické využití vyžaduje větší průřezy vodičů než u mědi pro dosažení stejného úbytku napětí. Častá chyba: opomenutí vlivu okolní teploty na výslednou impedanci vedení, což vede k poddimenzování průřezu kabelu. Tato charakteristika se hodí pro energetické sítě, nikoliv však pro jemnou elektroniku, kde je klíčová minimalizace rozměrů.
Hodnoty měrného odporu mědi, železa a hliníku
Základní fyzikální veličinou, která definuje schopnost materiálu vést elektrický proud, je rezistivita kovů neboli měrný elektrický odpor. Pokud vás zajímá, jaký je měrný odpor mědi, vězte, že při standardní referenční teplotě 20 °C dosahuje hodnoty 1,7 × 10⁻⁸ Ω·m. Tato vlastnost z mědi činí jeden z nejlepších vodičů využívaných v elektrotechnice. Pro srovnání, měrný odpor hliníku je vyšší, konkrétně 2,83 × 10⁻⁸ Ω·m, což vyžaduje použití vodičů s větším průřezem pro dosažení stejného elektrického odporu vodiče. Měrný odpor železa je pak výrazně vyšší, přibližně 9,8 × 10⁻⁸ Ω·m.
Tabulka měrného odporu mědi, železa a hliníku
| Materiál | Měrný odpor (Ω·m) | Teplotní koeficient (K⁻¹) |
|---|---|---|
| Měď | 1,7 × 10⁻⁸ | 0,0039 |
| Hliník | 2,83 × 10⁻⁸ | 0,0049 |
| Železo | 9,8 × 10⁻⁸ | 0,0060 |
Při navrhování obvodů je nutné zohlednit teplotní koeficient odporu, který vyjadřuje závislost rezistivity na změně teploty. Jak se mění odpor mědi při zahřívání, popisuje právě tento koeficient s hodnotou 0,0039 K⁻¹. Obecné principy šíření náboje v látkách, které podrobněji rozebírá i portál Wikipedia v sekci Elektřina, potvrzují, že s rostoucí teplotou se kmitání atomů v krystalové mřížce zvyšuje, což ztěžuje průchod elektronů a zvyšuje celkový odpor.
Odborná rada: Při výpočtu elektrického odporu vodičů v praxi vždy počítejte s oteplením materiálu během provozu, nikoliv pouze s katalogovou hodnotou při 20 °C. Častá chyba spočívá v ignorování teplotní závislosti, což vede k podcenění úbytku napětí u dlouhých vedení. Tato data se hodí pro inženýry při návrhu elektroinstalací, zatímco pro běžné domácí opravy jsou tyto rozdíly v řádech jednotek zanedbatelné.
Více informací k tématu najdete v oficiálním zdroji: Wikipedie.
Výpočet elektrického odporu vodiče z mědi, železa a hliníku
Výpočet elektrického odporu vodiče vychází ze základního fyzikálního vztahu R = ρ × (l / S), kde klíčovou roli hraje měrný elektrický odpor materiálu. Praktický průvodce výpočtem elektrického odporu u železa a hliníku i mědi vyžaduje správné dosazení hodnot do tohoto vzorce.
- Identifikace materiálu – určete hodnotu rezistivity kovů neboli měrného odporu (ρ) pro daný materiál.
- Stanovení parametrů – změřte celkovou délku vodiče (l) v metrech a vypočítejte plochu průřezu (S) v metrech čtverečních.
- Převod jednotek – převeďte průřez vodiče z milimetrů čtverečních na metry čtvereční (např. 1 mm² = 10⁻⁶ m²).
- Aplikace vzorce – dosaďte zjištěné hodnoty do rovnice R = ρ × (l / S) a proveďte matematický výpočet.
Odborná rada: Při výpočtech vždy pamatujte, že reálný odpor vodiče ovlivňuje také teplotní koeficient odporu, protože s rostoucí teplotou se měrný odpor kovů zvyšuje.
Příklad výpočtu odporu pro měděný vodič
Pro výpočet elektrického odporu měděného vodiče o délce 10 metrů a průřezu 1 mm² použijeme hodnotu měrného odporu mědi přibližně 1,7 × 10⁻⁸ Ω·m. Po dosazení do vzorce R = 1,7 × 10⁻⁸ × (10 / 10⁻⁶) získáme výsledek 0,17 Ω. Tento postup ukazuje, jak vypočítat odpor vodiče z mědi v ideálních podmínkách při pokojové teplotě. Měď je díky své nízké rezistivitě standardem pro elektroinstalace, kde je kladen důraz na minimální ztráty energie při přenosu proudu.
Příklad výpočtu odporu pro železný vodič
Výpočet měrného odporu železa vyžaduje použití hodnoty ρ přibližně 9,8 × 10⁻⁸ Ω·m. Uvažujme vodič o délce 5 metrů s plochou průřezu 2 mm², což odpovídá 2 × 10⁻⁶ m². Aplikací vzorce R = 9,8 × 10⁻⁸ × (5 / 2 × 10⁻⁶) dostáváme hodnotu 0,245 Ω. Železo vykazuje výrazně vyšší odpor než měď, proto se pro přenos elektrické energie v běžných sítích téměř nepoužívá. Častá chyba při výpočtu spočívá v opomenutí převodu průřezu na metry čtvereční.

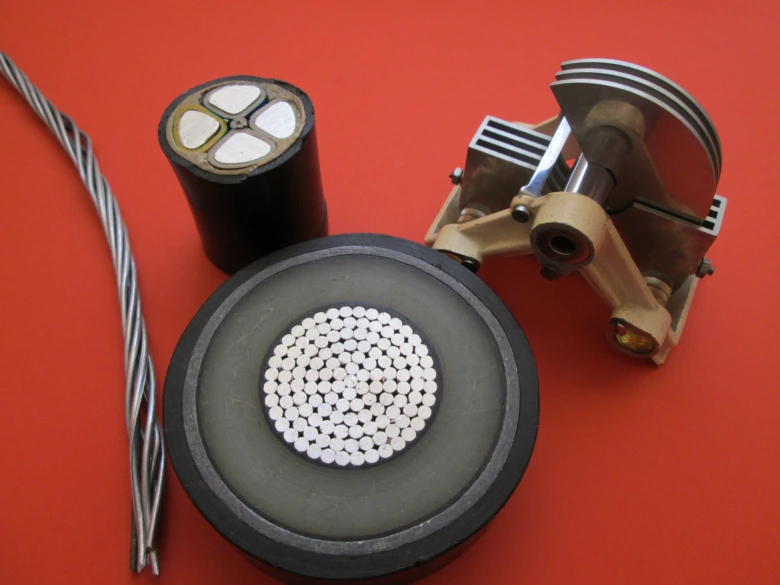

Příklad výpočtu odporu pro hliníkový vodič
Měrný odpor hliníku dosahuje hodnoty 2,83 × 10⁻⁸ Ω·m, což je více než u mědi, ale méně než u železa. Pro hliníkový vodič o délce 15 metrů a průřezu 1,5 mm² (1,5 × 10⁻⁶ m²) vypočítáme odpor následovně: R = 2,83 × 10⁻⁸ × (15 / 1,5 × 10⁻⁶) = 0,283 Ω. Tento výpočet demonstruje, proč se hliník volí pro aplikace vyžadující nižší hmotnost materiálu při akceptovatelném elektrickém odporu. Tato metoda se hodí pro dimenzování kabelových vedení, nehodí se však pro přesné elektronické součástky bez korekce na teplotu.
Teplotní vliv na měrný odpor kovů
Měrný elektrický odpor kovů není statická hodnota, protože přímo reaguje na změny okolní teploty. S rostoucí kinetickou energií atomů v krystalové mřížce dochází k častějším srážkám elektronů, což zvyšuje rezistivitu kovů a tedy i celkový elektrický odpor vodiče.
Vzorec pro výpočet měrného odporu při jiné teplotě
Pro přesný výpočet využíváme vztah ρ(t) = ρ₂₀ × [1 + α × (t − 20 °C)]. V tomto vzorci představuje ρ(t) hledaný měrný odpor při dané teplotě, zatímco ρ₂₀ značí měrný odpor při referenční teplotě 20 °C. Klíčovým parametrem je α, což je teplotní koeficient odporu, vyjadřující relativní změnu odporu na jeden stupeň Celsia.
- ρ(t): měrný odpor při teplotě t (Ω·m)
- ρ₂₀: měrný odpor při 20 °C (Ω·m)
- α: teplotní koeficient odporu (K⁻¹)
- t: výsledná teplota (°C)
Tento výpočet elektrického odporu je nezbytný při návrhu elektrických vedení, kde teplota vodičů běžně kolísá vlivem průchodu proudu nebo vnějšího prostředí. Častá chyba při výpočtech spočívá v záměně hodnot koeficientů nebo v zapomenutí na referenční teplotu 20 °C, což vede k výrazným odchylkám v projektech.
Příklady změny odporu mědi, železa a hliníku s teplotou
Změna odporu závisí na materiálu, přičemž měrný odpor mědi, železa i hliníku vykazuje odlišnou citlivost na teplo. Při zvýšení teploty o 50 °C (z 20 °C na 70 °C) vzroste odpor těchto kovů v závislosti na jejich koeficientu α.
| Materiál | Koeficient α (K⁻¹) | Změna odporu při ΔT = 50 °C |
|---|---|---|
| Měď | 0,00393 | cca +19,7 % |
| Železo | 0,00500 | cca +25,0 % |
| Hliník | 0,00377 | cca +18,9 % |
Odborná rada: Pokud potřebujete zjistit, jak ovlivňuje teplota měrný odpor mědi v praxi, vždy počítejte s tím, že měď je velmi citlivá. Tento model se hodí pro inženýry a elektrikáře pracující s dimenzováním kabeláže. Naopak pro amatérské opravy elektroniky, kde nedochází k extrémním teplotním výkyvům, je tento vliv často zanedbatelný. Pozor si dejte u železných slitin, které mají koeficient α variabilní podle příměsí, což standardní vzorec pro čisté kovy nemusí přesně pokrýt.
Jak se měrný odpor mění vlivem nečistot a mikrostruktury?
Měrný elektrický odpor mědi a dalších kovů není konstantní hodnotou, ale závisí na chemické čistotě materiálu a jeho vnitřní mikrostruktuře. Rezistivita kovů se zvyšuje s přítomností jakýchkoliv cizorodých prvků v krystalové mřížce, které rozptylují elektrony a brání jejich volnému pohybu. I minimální množství příměsí v mědi dramaticky snižuje její elektrickou vodivost, což je klíčový faktor při návrhu vodičů.
Vliv příměsí na rezistivitu materiálů
Slitiny mědi, jako je mosaz nebo bronz, vykazují výrazně vyšší měrný odpor než čistá měď. Zatímco čistá měď má měrný odpor přibližně 0,017 Ohmů na metr, příměsi fosforu nebo arsenu tento údaj zhoršují o desítky procent. Podobný princip platí pro železo a hliník, kde krystalové vady a příměsi mění celkový elektrický odpor vodiče.
- Příměsi fosforu v mědi vytvářejí vady v krystalové mřížce, které přímo brzdí tok volných elektronů.
- Mechanické zpracování materiálu a následné žíhání mění mikrostrukturu, což ovlivňuje výsledný měrný elektrický odpor mědi.
- Slitiny mědi jsou voleny pro specifické mechanické vlastnosti, ovšem za cenu vyššího odporu proti průchodu proudu.
Odborná rada: Při výběru materiálu vždy zohledněte, zda potřebujete maximální vodivost, nebo mechanickou pevnost slitiny. Častou chybou je záměna technické mědi s vysokým obsahem příměsí za elektrotechnickou měď s čistotou nad 99,9 %. Tato volba se hodí pro energetické rozvody, zatímco slitiny jsou vhodné pouze pro konstrukční prvky s nízkou proudovou zátěží.
Praktické příklady výpočtu odporu vodičů
Při určování elektrických parametrů instalací využíváme vzorec R = ρ * (l / S), kde ρ představuje měrný elektrický odpor materiálu. Tento průvodce výpočtem elektrického odporu u železa a hliníku vám pomůže pochopit, jak rezistivita kovů ovlivňuje výslednou hodnotu odporu vodiče v závislosti na jeho geometrii.
Výpočet odporu měděného vodiče
Pro měděný vodič o délce 20 metrů a průřezu 2 mm² použijeme hodnotu měrného odporu mědi přibližně 0,0171 Ω·mm²/m. Výpočet elektrického odporu provedeme následovně: R = 0,0171 * (20 / 2). Výsledný odpor vodiče z mědi činí 0,171 Ω. Měď vykazuje vynikající vodivost, což z ní dělá standard v elektrotechnice.
Výpočet odporu železného vodiče
Železo má výrazně vyšší rezistivitu, přibližně 0,1 Ω·mm²/m. Pro vodič o délce 10 metrů a průřezu 1 mm² dosadíme do vzorce: R = 0,1 * (10 / 1). Odpor železného vodiče je v tomto případě 1 Ω. Častá chyba při návrhu obvodů spočívá v podcenění tohoto odporu, který vede k vyšším ztrátám.
Výpočet odporu hliníkového vodiče
Hliník disponuje měrným odporem zhruba 0,0282 Ω·mm²/m. Pro vodič dlouhý 30 metrů s průřezem 3 mm² platí: R = 0,0282 * (30 / 3). Výsledný odpor činí 0,282 Ω. Hliník se hodí pro dálková vedení díky nízké hmotnosti, avšak pro domácí instalace vyžaduje kvůli oxidaci specifické spojovací technologie.
Metody měření měrného odporu mědi, železa a hliníku
Pro přesné měření měrného odporu kovů, jako je měď, železo či hliník, se v technické praxi využívá především čtyřvodičová metoda. Tento postup efektivně eliminuje přechodové odpory měřicích kontaktů a přívodních vodičů, které by u běžných metod zkreslovaly výsledky. Při správném nastavení přístrojů dosahuje tato metoda přesnosti měření až 0,1 %, což je klíčové pro stanovení rezistivity kovů u vzorků s velmi nízkou hodnotou elektrického odporu vodiče.
Přístroje pro měření odporu a postup měření
K realizaci měření využijte mikroommetry nebo laboratorní multimetry s funkcí čtyřvodičového zapojení. Proud je do vzorku přiváděn dvěma vnějšími vodiči, zatímco zbývající dva vnitřní vodiče měří úbytek napětí přímo na měřeném úseku. Častá chyba: při měření zapomenete na vliv okolní teploty, která zásadně ovlivňuje měrný elektrický odpor mědi prostřednictvím teplotního koeficientu odporu. Odborná rada: vždy zaznamenávejte teplotu vzorku během experimentu, protože výpočet elektrického odporu závisí na přesné teplotě materiálu podle vztahu ρ(t) = ρ₂₀ · [1 + α · (t − 20 °C)].
Tato metoda je vhodná pro kalibrované vzorky kovů v laboratořích, naopak se nehodí pro rychlé orientační měření v terénu bez potřebného vybavení. Pokud potřebujete provést výpočet měrného odporu železa a hliníku z naměřených dat, musíte kromě odporu přesně znát i geometrické parametry vodiče, konkrétně jeho délku (l) a plochu průřezu (S), přičemž využijete vzorec R = ρ · (l / S). Pro verifikaci naměřených hodnot s teoretickými standardy využijte následující přehled:
| Materiál | Měrný odpor (Ω·m) | Teplotní koeficient α (K⁻¹) |
|---|---|---|
| Měď (Cu) | 1,7-1,75 × 10⁻⁸ | 0,0039 |
| Hliník (Al) | 2,828-2,83 × 10⁻⁸ | 0,0049 |
| Železo (Fe) | 9,8 × 10⁻⁸ | 0,006 |
Otázka: Jaký je hlavní rozdíl mezi měřením odporu mědi a hliníku v praxi?
Hlavní rozdíl spočívá v odlišné rezistivitě a teplotním koeficientu, kdy hliník vykazuje vyšší měrný odpor (2,828 × 10⁻⁸ Ω·m) oproti mědi (1,7 × 10⁻⁸ Ω·m). Při výpočtech musíte zohlednit, že hliník je lehčí, ale hůře vede proud, což vyžaduje při návrhu vedení větší průřezy vodičů.
Otázka: Pro koho je čtyřvodičová metoda měření vhodná a pro koho nikoliv?
Tato metoda se hodí pro laboratorní účely, výzkum a kalibraci materiálů, kde je vyžadována vysoká přesnost měření rezistivity kovů. Naopak se nehodí pro běžné servisní opravy v terénu, kde postačuje standardní multimetr a kde vliv přechodových odporů kontaktů není kritický pro výsledek.
Časté dotazy (FAQ) k měrnému odporu mědi, železa a hliníku
Otázka: Jaká je hodnota měrného elektrického odporu mědi při 20 °C?
Měrný odpor mědi při 20 °C je přibližně 1,7 × 10⁻⁸ Ω·m, což odpovídá 1,7 µΩ·cm. Tato nízká hodnota řadí měď mezi nejlepší vodiče elektrického proudu v elektrotechnice.
Otázka: Jak spočítám elektrický odpor vodiče?
Elektrický odpor vodiče se vypočítá podle vzorce R = ρ × (l / S), kde ρ je měrný odpor materiálu, l délka vodiče v metrech a S průřezová plocha v metrech čtverečních.
Otázka: Jak se mění měrný odpor kovů s teplotou?
Měrný odpor kovů roste lineárně s teplotou podle vzorce ρ(t) = ρ₂₀ × [1 + α × (t − 20 °C)], kde α je teplotní koeficient odporu.
Otázka: Jaký je teplotní koeficient odporu mědi?
Teplotní koeficient odporu mědi je přibližně 0,0039 K⁻¹. Tato hodnota určuje, jak citlivě měď reaguje na změny okolní teploty.
Otázka: Jaký je měrný odpor železa?
Měrný odpor železa je kolem 9,8 × 10⁻⁸ Ω·m při 20 °C. Železo vykazuje výrazně vyšší odpor než měď, což omezuje jeho využití ve vedení.
Otázka: Jaké jednotky se používají pro měrný odpor?
Pro měrný odpor se používají jednotky ohmmetr (Ω·m) a mikroohmcentimetr (µΩ·cm), kde 1 µΩ·cm = 1×10⁻⁸ Ω·m.
Otázka: Jak ovlivňují nečistoty měrný odpor mědi?
Nečistoty a příměsi, například fosfor, zvyšují měrný odpor a snižují elektrickou vodivost mědi. I malé množství příměsí může zhoršit elektrické parametry.
Otázka: Jak se měří měrný odpor kovů?
Nejpřesnější metodou měření měrného odporu je čtyřvodičová metoda, která minimalizuje vliv odporu kontaktů a umožňuje přesnost až 0,1 %.
Otázka: Jak vypočítat odpor vodiče z hliníku?
Použijte vzorec R = ρ × (l / S), kde ρ pro hliník je přibližně 2,83 × 10⁻⁸ Ω·m, délka a průřez jsou parametry vodiče.
Otázka: Jaký je vliv teploty na odpor železa?
Teplotní koeficient odporu železa je 0,006 K⁻¹, což znamená výraznější nárůst odporu s teplotou než u mědi nebo hliníku.
Otázka: Co znamená teplotní koeficient odporu?
Teplotní koeficient odporu α vyjadřuje, o kolik se změní měrný odpor materiálu při změně teploty o 1 Kelvin.
Otázka: Jaká je hodnota měrného odporu hliníku?
Měrný odpor hliníku je přibližně 2,83 × 10⁻⁸ Ω·m při 20 °C. Hliník představuje lehčí a levnější alternativu mědi pro dálkové přenosy.
Otázka: Jaký je vzorec pro výpočet měrného odporu při jiné teplotě?
Vzorec je ρ(t) = ρ₂₀ × [1 + α × (t − 20 °C)], kde ρ₂₀ je rezistivita při 20 °C a α teplotní koeficient.
Otázka: Jak ovlivňuje struktura kovu jeho měrný odpor?
Mikrostruktura materiálu a příměsi ovlivňují tok elektronů, což zvyšuje nebo snižuje měrný odpor. Čisté kovy mají vždy nižší rezistivitu než jejich slitiny.
Otázka: Jaké jsou praktické příklady výpočtu odporu vodiče?
Například měděný vodič délky 10 m a průřezu 1 mm² má odpor 0,17 Ω podle vzorce R = ρ × (l / S).
Otázka: Jaké jsou jednotky měrného odporu?
Mezi základní jednotky patří ohmmetr (Ω·m) a mikroohmcentimetr (µΩ·cm).
Otázka: Jak se mění odpor vodiče s průřezem?
Odpor vodiče je nepřímo úměrný průřezu vodiče; větší průřez znamená menší odpor. Častá chyba: podcenění průřezu u vysokých proudů způsobuje přehřívání vedení.
Otázka: Jaký je měrný odpor stříbra?
Stříbro má měrný odpor přibližně 1,629 µΩ·cm, což je nejlepší vodivost mezi kovy.
Otázka: Jak se počítá odpor vodiče z mědi?
Použijte vzorec R = ρ × (l / S) s ρ = 1,7×10⁻⁸ Ω·m pro měď.
Otázka: Jaký je význam měrného odporu v elektrotechnice?
Měrný odpor určuje účinnost vodičů a ovlivňuje ztráty elektrického proudu při přenosu. Hodí se pro projektanty sítí, zatímco pro běžnou elektroinstalaci se doporučuje konzultace s odborníkem.
