Správné nastavení tlaku v expanzní nádrži topení: krok za krokem
Správné nastavení tlaku v expanzní nádrži topení je klíčové pro bezpečný a efektivní chod celého systému. Tlakování expanzní nádoby musí odpovídat specifikacím výrobce a správně pracovat s membránou expanzní nádoby, aby pojistný ventil topení nezasahoval zbytečně. Díky tomu předejdete častým poruchám a zbytečným nákladům na opravy.
Klíčové závěry
- Expanzní nádoba vyrovnává objemové změny vody v topném systému o 3-4 % při ohřevu.
- Správný tlak vzduchu v expanzní nádobě je cca o 0,2 baru nižší než tlak vody v systému ve studeném stavu.
- Tlak vody v topném systému by měl být mezi 1,0 a 1,5 baru za studena, při ohřevu může vzrůst na 2,0-2,5 baru.
- Kontrola tlaku vzduchu v expanzní nádobě by se měla provádět minimálně jednou ročně, ideálně častěji.
- Při poškození membrány expanzní nádoby dochází k úniku vody a výraznému kolísání tlaku, je nutná výměna nádoby.
Jak určit správný tlak v expanzní nádobě topení
Správný tlak v expanzní nádobě topení ve studeném stavu by měl být přibližně o 0,2 baru nižší než tlak vody v topném systému, který se obvykle pohybuje mezi 1,0 až 1,5 baru. Tlakování expanzní nádoby tak zajistí, že membrána expanzní nádoby správně vyrovná objemové změny vody během zahřívání a zabrání nežádoucímu otevírání pojistného ventilu topení.
Pro správné nastavení tlaku v expanzní nádrži topení je nezbytné pravidelně provádět kontrolu tlaku topení a měřit tlak vzduchu v expanzní nádobě. Tlak vzduchu se měří obvykle pomocí manometru na ventilu podobném tomu u pneumatik.
- Tlak vody ve studeném systému by měl být mezi 1,0 a 1,5 baru
- Tlak vzduchu v expanzní nádobě nastavte o 0,2 baru níže než tlak vody
- Membrána expanzní nádoby musí být neporušená pro správnou funkci
- Při poklesu tlaku vzduchu je třeba provést dofouknutí expanzní nádoby
- Kontrolu tlaku v expanzní expanzní nádobě topení doporučuji provádět minimálně jednou ročně
Tímto způsobem zajistíte správnou funkci expanzní nádoby a ochranu celého topného systému.
Postup nastavení tlaku v expanzní nádobě krok za krokem
Pro správné nastavení tlaku v expanzní nádobě topení je nutné postupovat přesně a bezpečně. Následující kroky vám detailně ukážou, jak tlakování expanzní nádoby provést krok za krokem, aby systém správně fungoval a nedošlo k poškození membrány ani pojistného ventilu topení.
Jak odpojit expanzní nádobu pro měření tlaku
Pro měření a nastavení tlaku je nezbytné nejdříve expanzní nádobu bezpečně odpojit od topného systému. Začněte uzavřením přívodu vody, aby nedocházelo k jejímu úniku. Poté vypusťte vodu z nádoby pomocí vypouštěcího ventilu. Nakonec odpojte přípojku expanzní nádoby, čímž zabráníte poškození zařízení během tlakování expanzní nádoby.
Jak správně změřit tlak vzduchu v expanzní nádobě
Tlak vzduchu se měří na Schrader ventilu, který je součástí expanzní nádoby. Použijte vhodný manometr a provádějte měření při teplotě kolem 20 °C, kdy je systém studený. Tento údaj je zásadní pro správné nastavení tlaku, protože tlak vzduchu musí být o přibližně 0,2 baru nižší než tlak vody ve studeném stavu.
Jak dofouknout expanzní nádobu na správný tlak
Po zjištění aktuálního tlaku vzduchu dofoukněte expanzní nádobu ruční pumpičkou nebo kompresorem na hodnotu o 0,2 baru nižší než je tlak vody v systému, který se obvykle pohybuje mezi 1,0 až 1,5 baru. Po dofouknutí nádobu pevně uzavřete a znovu připojte k topnému systému. Pro správnou funkci systému je důležitá pravidelná kontrola tlaku topení a případné odvzdušnění.
- Uzavření přívodu vody – zabrání úniku během odpojování
- Vypuštění vody z expanzní nádoby – připraví nádobu na měření tlaku vzduchu
- Odpojení expanzní nádoby – umožní bezpečné tlakování
- Změření tlaku vzduchu manometrem – provádějte při teplotě 20 °C
- Dofouknutí pumpičkou nebo kompresorem – nastavte tlak o 0,2 baru pod tlak vody
- Uzavření nádoby a připojení k systému – připraví systém k provozu
Tip: Častou chybou je nastavení tlaku vzduchu příliš vysokého, což může poškodit membránu expanzní nádoby nebo způsobit časté výpínání pojistného ventilu topení. Pro správné nastavení doporučuje Státní zdravotní ústav pravidelnou kontrolu tlaku a odbornou údržbu systému (zdroj: https://www.szu.cz).
Tento článek má informativní charakter a nenahrazuje odbornou technickou péči. Při pochybnostech doporučuji konzultaci s odborným technikem.
Více informací k tématu najdete v oficiálním zdroji: Státní zdravotní ústav (SZÚ).
Jak správně změřit tlak v expanzní nádobě

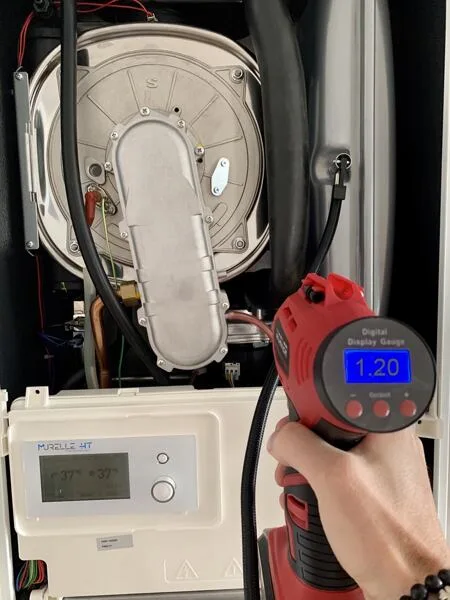

Tlak vzduchu v expanzní nádobě topení se měří pomocí manometru připojeného na Schrader ventil, který je součástí nádoby. Měření je nutné provést za studeného stavu topného systému, ideálně při teplotě kolem 20 °C, aby byl výsledek přesný a nezahrnoval zvýšení tlaku způsobené ohřátím vody. Teplota výrazně ovlivňuje tlak vzduchu v nádobě, proto je měření při teplém topení nepřesné.
Před samotným měřením je třeba expanzní nádobu odpojit od topného systému a vypustit z ní vodu. Odpojení a vypuštění vody eliminuje tlak vody, který by zkreslil hodnotu vzduchového předtlaku v nádobě. Po této přípravě připojte manometr na Schrader ventil a odečtěte aktuální tlak vzduchu.
- Vypněte topný systém a nechte ho vychladnout na cca 20 °C
- Odpojte expanzní nádobu od systému (nejčastěji na zpětném potrubí za oběhovým čerpadlem)
- Otevřete ventil a vypusťte vodu z expanzní nádoby
- Připojte manometr na Schrader ventil umístěný obvykle na opačné straně než přívod vody
- Odečtěte tlak vzduchu v barech
- Pokud je tlak vzduchu nižší nebo vyšší než doporučená hodnota (přibližně o 0,2 baru nižší než dolní mez tlaku vody v systému), proveďte dofouknutí nebo uvolnění vzduchu
Tip: Častou chybou je měřit tlak vzduchu v expanzní nádobě při teplém topení, což vede k nadhodnocení tlaku a nesprávnému nastavení. Pro správnou funkci by tlak vzduchu měl být nastaven asi o 0,2 baru nižší než statický tlak vody ve studeném systému (například pokud je tlak vody 1,5 baru, tlak vzduchu nastavte na cca 1,3 baru). Kontrolu tlaku doporučuji provádět minimálně jednou ročně, ideálně před začátkem topné sezony.
Diagnostika a příznaky nesprávného tlaku nebo poškození membrány
Příznaky nesprávného tlaku v expanzní nádobě
Mezi nejčastější příznaky nesprávného tlaku v expanzní nádobě topení patří časté spínání oběhového čerpadla, které signalizuje kolísání tlaku vody v systému způsobené nesprávným předtlakem vzduchu v expanzní nádobě. Hlučnost topného systému, zejména bublání nebo klepání, často souvisí s nedostatečným tlakem vzduchu nebo přítomností vzduchových bublin, což vyžaduje pravidelné odvzdušnění topení. Dalším indikátorem je výrazné kolísání tlaku vody mezi 1,0 až 2,5 barů během provozu, které značí nevyváženost mezi tlakem vzduchu a vodní části nádoby. Tyto symptomy vyžadují okamžitou kontrolu tlaku v expanzní nádobě, která by měla být o přibližně 0,2 baru nižší než statický tlak vody ve studeném systému (například tlak vzduchu 1,3 baru při tlaku vody 1,5 baru).
Jak diagnostikovat poškození membrány expanzní nádoby

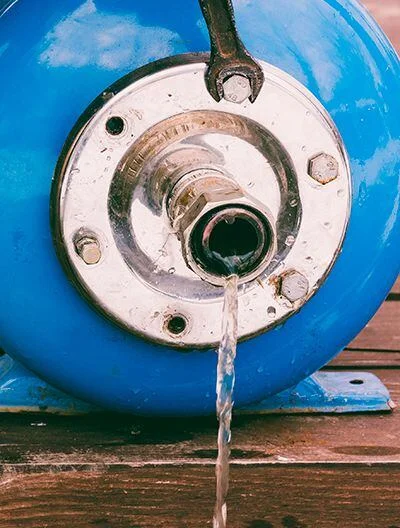

Poškozená membrána v expanzní nádobě vede k úniku vody přes pojistný ventil topení, protože tlak vzduchu v nádobě nelze udržet a dochází k jeho rychlému poklesu. Diagnostika zahrnuje měření tlaku vzduchu na ventilu Schrader po odpojení nádoby od systému a vypuštění vody; tlak by měl odpovídat výrobním parametrům, obvykle 1,0 až 1,3 baru, tedy o 0,2 baru nižší než tlak vody v systému. Pokud tlak vzduchu nelze stabilizovat ani po dofouknutí, nebo pokud z ventilu uniká voda, znamená to mechanické poškození membrány a je nutná výměna expanzní nádoby. Častou chybou je ignorování těchto příznaků, což vede k opakovanému vypouštění vody přes pojistný ventil a následnému poškození kotle i dalších komponent topného systému.
Tip: Při zjištění příznaků nesprávného tlaku nebo úniku vody z pojistného ventilu doporučuji neprodleně provést kontrolu tlaku vzduchu v expanzní nádobě a v případě pochybností kontaktovat odborníka, aby se předešlo závažným poruchám topného systému.
Tento článek má informativní charakter a nenahrazuje odbornou technickou péči. Při pochybnostech či potížích raději kontaktujte specializovanou firmu.
Údržba a kontrola expanzní nádoby
Pravidelná kontrola tlaku v expanzní nádobě topení je klíčová pro správnou funkci topného systému. Doporučuje se provádět kontrolu tlaku minimálně jednou ročně, ideálně každé 3 měsíce, aby se předešlo poruchám způsobeným nesprávným tlakem nebo poškozením membrány expanzní nádoby. Součástí pravidelné péče je také odvzdušnění radiátorů, které pomáhá odstranit vzduchové kapsy snižující účinnost topení.
Pojistný ventil topení by měl být revidován jednou ročně, protože zajišťuje bezpečnost celého systému. Nesprávná funkce ventilu může vést k přetlaku a poškození zařízení.
- Kontrolujte tlak v expanzní nádobě podle doporučeného rozsahu výrobce
- Pravidelně provádějte dofouknutí expanzní nádoby, pokud tlak klesne pod požadovanou hodnotu
- Odvzdušňujte radiátory po každém dofouknutí nebo při výrazném poklesu teploty topení
- Provádějte revizi pojistného ventilu, aby fungoval správně a bezpečně
Jak natlakovat expanzní nádobu topení správně
Při dofouknutí expanzní nádoby použijte vhodný manometr a dodržujte tlak uvedený v návodu kotle. Správné tlakování expanzní nádoby u kotle pomáhá udržet stabilní tlak v topném systému a prodlužuje životnost membrány.
Tip: Na co si dát pozor – častá chyba je nedostatečné odvzdušnění topení po doplnění tlaku, což může způsobit hluk a nerovnoměrné vytápění. Tento článek má informativní charakter a nenahrazuje odbornou lékařskou péči. Při technických problémech se poraďte s odborníkem.
Výpočet velikosti expanzní nádoby podle objemu topného systému
Velikost expanzní nádoby je klíčová pro správnou funkci topného systému, protože odpovídá objemu vody v něm obsaženém. Pro efektivní tlakování expanzní nádoby je nezbytné znát přesný objem topného systému a zohlednit také typ kotle a provozní podmínky, které ovlivňují optimální rozměr nádoby.
Jak spočítat potřebnou velikost expanzní nádoby
Velikost expanzní nádoby se stanovuje podle celkového objemu vody v topném systému. Běžně se používají nádoby o objemu 5 až 50 litrů. Například systémy s 70-160 litry vody vyžadují expanzní nádoby o velikosti 5 až 12 litrů. Správný výpočet zohledňuje i tlak v expanzní nádobě topení a vlastnosti membrány expanzní nádoby, která umožňuje kompenzovat změny objemu vody.
Faktory ovlivňující výběr velikosti expanzní nádoby
Kromě objemu vody v systému je důležité brát v úvahu typ topného systému, teplotní rozsah a tlakové podmínky. Například kondenzační kotle vyžadují přesnější kontrolu tlaku topení a správné nastavení pojistného ventilu topení. Tyto faktory ovlivňují, jak často je třeba dofouknutí expanzní nádoby a jaká velikost nádoby zajistí spolehlivý provoz.
| Objem topného systému (l) | Doporučená velikost expanzní nádoby (l) | Typ kotle |
|---|---|---|
| 70-160 | 5-12 | Kondenzační kotel |
| 160-300 | 12-25 | Standardní kotel |
| 300 a více | 25-50 | Velké topné systémy |
Tip: Pravidelná kontrola tlaku topení a tlakování expanzní nádoby pomáhá předcházet poruchám a udržuje pojistný ventil topení v optimálním stavu.
Specifika nastavení tlaku u moderních kotlů
Nastavení tlaku vzduchu u moderních kondenzačních kotlů a nízkotlakých systémů
Moderní kondenzační kotle a nízkotlaké topné systémy vyžadují přesné nastavení předtlaku vzduchu v expanzní nádobě podle technických specifikací výrobce kotle. U těchto zařízení bývá doporučený tlak vzduchu v expanzní nádobě obvykle o 0,2 baru nižší než dolní mez statického tlaku vody v systému, která se pohybuje mezi 1,0 až 1,5 baru při studeném stavu. Například pokud je tlak vody ve studeném systému 1,3 baru, tlak vzduchu by měl být nastaven přibližně na 1,1 baru. Toto přesné nastavení zajišťuje optimální funkci membrány expanzní nádoby a správnou aktivaci pojistného ventilu topení, který je u většiny kondenzačních kotlů nastaven na tlak 3 bary.
Při nesprávném nastavení tlaku v expanzní nádobě dochází k častému spínání čerpadla, nestabilitě tlaku v topném systému a zkrácení životnosti membrány. Proto je pravidelná kontrola tlaku topení nezbytná, zejména před topnou sezónou a po delší odstávce kotle. Kontrola tlaku vzduchu v expanzní nádobě se provádí za studeného stavu vody (přibližně 20 °C) pomocí manometru na ventilu (Schrader ventil), přičemž tlak vzduchu musí odpovídat hodnotě doporučené výrobcem.
Tip: Častou chybou je nastavení tlaku vzduchu na stejnou hodnotu jako tlak vody v systému, což způsobuje nadměrné zatížení membrány a časté úniky vody z ventilu. Správné nastavení tlaku vzduchu o 0,2 baru nižší než tlak vody minimalizuje tyto problémy.
Dofouknutí expanzní nádoby se provádí ruční pumpou nebo kompresorem, přičemž ventil pro doplňování vzduchu je obvykle umístěn na protilehlé straně od přívodu vody. Po doplnění vzduchu je nutné uzavřít ventil a znovu připojit expanzní nádobu k topnému systému. U moderních kondenzačních kotlů je rovněž vhodné instalovat manometr pro průběžný monitoring tlaku a pravidelně odvzdušňovat systém pomocí ventilů na radiátorech, aby se předešlo vzniku vzduchových bublin, které ovlivňují tlakování expanzní nádoby.
Pro koho se nastavení hodí: Tento postup je vhodný pro majitele moderních kondenzačních kotlů a nízkotlakých topných systémů, kde přesné tlakování expanzní nádoby výrazně ovlivňuje efektivitu a bezpečnost provozu.
Pro koho NE: U starších nebo vysokotlakých systémů s jinými technickými parametry nemusí být doporučený tlak vzduchu stejný, proto je nutné vždy vycházet z technické dokumentace konkrétního zařízení.
Správné nastavení tlaku v expanzní nádobě u moderních kotlů je klíčové pro stabilní tlak v topném systému, prevenci aktivace pojistného ventilu topení a prodloužení životnosti celého zařízení. V případě nejistoty doporučuji konzultaci s autorizovaným servisním technikem.
Časté dotazy o nastavení tlaku v expanzní nádobě topení
Správný tlak v expanzní nádobě topení by měl být o 0,2 baru nižší než tlak vody v systému za studena, obvykle mezi 0,8 a 1,3 baru. Kontrolu tlaku v expanzní nádobě doporučuji provádět minimálně jednou ročně, ideálně před topnou sezonou. Měření tlaku provedete manometrem na Schrader ventilu za studeného stavu, nejlépe při teplotě kolem 20 °C po vypuštění vody z nádoby.
Při příliš nízkém tlaku je nutné dofouknutí expanzní nádoby vhodnou pumpičkou na správnou hodnotu. Poškozená membrána expanzní nádoby se pozná únikem vody, častým spínáním čerpadla a kolísáním tlaku. Pojistný ventil topení chrání systém před přetlakem a je nastaven přibližně na 3 bary.
FAQ
Otázka: Jaký by měl být tlak v expanzní nádobě topení?
Tlak vzduchu má být o 0,2 baru nižší než tlak vody v systému za studena, tedy přibližně mezi 0,8 a 1,3 baru.
Otázka: Jak často mám kontrolovat tlak v expanzní nádobě?
Kontrola tlaku je vhodná alespoň jednou ročně, ideálně každé 3 měsíce, zvlášť před topnou sezónou.
Otázka: Jak správně změřit tlak v expanzní nádobě?
Použijte manometr na Schrader ventilu, měření provádějte při studeném systému kolem 20 °C po vypuštění vody.
Otázka: Co dělat, když je tlak v expanzní nádobě příliš nízký?
Dofoukněte vzduch pumpičkou na hodnotu o 0,2 baru nižší než tlak vody za studena.
Otázka: Jak poznám, že je membrána expanzní nádoby poškozená?
Pozorujte únik vody z ventilu, časté spínání čerpadla a kolísání tlaku či hlučnost topení.
Otázka: Mohu tlak v expanzní nádobě nastavit sám?
Ano, ale při jakýchkoliv pochybnostech nebo opakovaných problémech doporučuji konzultaci s odborníkem.
Otázka: Jaký tlak by měl být u expanzní nádoby u kondenzačního kotle?
Tlak odpovídá doporučení výrobce, často kolem 1,0 baru, což je nižší hodnota než u klasických systémů.
Otázka: Kdy je nutná výměna expanzní nádoby?
Výměna je nutná při prasklé nebo poškozené membráně, kdy nelze udržet tlak a dochází k únikům.
Otázka: Co je pojistný ventil a jakou má funkci?
Pojistný ventil topení je nastaven na tlak cca 3 bary a chrání systém před přetlakem vypouštěním přebytečné vody nebo páry.
Tip: Častou chybou je nedostatečná kontrola tlaku v expanzní nádobě, která může vést k přetížení pojistného ventilu nebo poškození membrány. Tento článek má informativní charakter a nenahrazuje odbornou lékařskou péči. Při technických problémech doporučuji obrátit se na kvalifikovaného servisního technika.
