Bezpečné uzemnění v koupelně: kompletní návod a normy
Správné uzemnění v koupelně je klíčové pro bezpečnost elektroinstalace a ochranu před úrazem elektrickým proudem. Dodržení platných norem zahrnuje správný výběr vodiče a jeho průřezu, stejně jako pečlivé ochranné pospojování všech kovových částí. Tento postup minimalizuje rizika a zajišťuje spolehlivý provoz elektrických zařízení v mokrém prostředí.
Co si zapamatovat
- Norma ČSN 33 2000-7-701 definuje v koupelně zóny 0, 1, 2 a 3 s různými požadavky na elektroinstalaci.
- Minimální výška zásuvek na hraně umývacího prostoru je 120 cm nad podlahou.
- Průřez uzemňovacího vodiče pro kovové vany je doporučen minimálně 2,5 mm², často 4 až 6 mm².
- Proudový chránič s hodnotou 30 mA je povinný pro všechny obvody v koupelně.
- Uzemňovací spoje musí být pevné, odolné proti korozi a snadno přístupné pro revizi.
Co je uzemnění a proč je v koupelně nezbytné?
Uzemnění v koupelně znamená připojení kovových částí elektroinstalace a spotřebičů k zemi, což výrazně snižuje riziko úrazu elektrickým proudem. V koupelně, kde je zvýšená vlhkost a přítomnost vody, představuje elektrický proud vážné nebezpečí. Správné uzemnění proto patří mezi základní bezpečnostní prvky elektroinstalace koupelna.
Vlhkost v koupelně zvyšuje vodivost prostředí, což zvyšuje riziko průchodu elektrického proudu lidským tělem. Uzemnění vodič s odpovídajícím průřezem zabezpečuje, že případný únik proudu se bezpečně odvádí do země. Kromě uzemnění pomáhá bezpečnost elektroinstalace doplnit ochranné pospojování koupelna a použití proudového chrániče koupelna.
Jaká pravidla platí pro uzemnění v koupelně? Elektroinstalace musí respektovat rozdělení zón 0, 1, 2 a 3 koupelna, které určují možnosti instalace zásuvek a spínačů. V zónách s nejvyšší vlhkostí (0 a 1) je instalace zásuvek zakázána, a v ostatních zónách musí být uzemnění provedeno s maximální pečlivostí. Správné uzemnění koupelny podle norem minimalizuje riziko úrazu a zajišťuje bezpečný provoz elektrických zařízení v tomto specifickém prostředí.
Normy a rozdělení zón v koupelně pro elektroinstalaci
Norma ČSN 33 2000-7-701 přesně vymezuje elektroinstalační zóny v koupelně, které jsou zásadní pro bezpečné uzemnění a instalaci elektrických zařízení. Správné rozdělení zón pomáhá minimalizovat riziko úrazu elektrickým proudem a usnadňuje plánování elektroinstalace koupelny v souladu s platnými předpisy.
Rozdělení zón v koupelně podle ČSN 33 2000-7-701
ČSN 33 2000-7-701 definuje čtyři elektroinstalační zóny v koupelně podle blízkosti k vodnímu zdroji a výšky nad podlahou:
| Zóna | Popis prostoru | Výška / vzdálenost | Požadované IP krytí |
|---|---|---|---|
| Zóna 0 | Vnitřek vany nebo sprchového koutu | Do úrovně vany, přímo ve vaně | Minimálně IPx7 |
| Zóna 1 | Nad vanou/sprchou | Do výšky 225 cm od podlahy | Minimálně IPx4 |
| Zóna 2 | Okolí zóny 1 | 60 cm od hranice zóny 1 | Minimálně IPx4 |
| Zóna 3 | Okolí zóny 2 | Do vzdálenosti 2,4 metru od zóny 2 | Není specificky vyžadováno |
Toto rozdělení určuje, jak správně rozdělit elektroinstalační zóny v koupelně a jaké ochranné prvky je nutné použít.
Podmínky instalace spínačů a zásuvek v zóně 2
Instalace spínačů a zásuvek v zóně 2 je možná za přísných podmínek. Za prvé, musí být zařízení chráněna proti vlhkosti s krytím minimálně IP44. Dále je nezbytné použít proudový chránič koupelna s vybavovacím proudem maximálně 30 mA, který zajišťuje bezpečnost elektroinstalace a ochranné pospojování koupelna musí být provedeno kvalitním vodičem s vhodným průřezem. Zásuvky se nesmí instalovat blíže než 60 cm od okraje vany nebo sprchového koutu, aby se minimalizovalo riziko úrazu.
Jak daleko musí být zásuvka od sprchového koutu?
Norma stanovuje, že zásuvky musí být umístěny minimálně 60 cm od hranice sprchového koutu. Tato vzdálenost odpovídá hranici mezi zónou 2 a zónou 3 a slouží k minimalizaci přímého kontaktu s vodou. Dodržení této vzdálenosti je základním pravidlem pro bezpečnost elektroinstalace v koupelně a pomáhá předcházet nebezpečným situacím.
Výběr správného vodiče a materiálů pro uzemnění
Pro správné uzemnění v koupelně je nezbytné použít uzemňovací vodič s izolací žluto-zelené barvy, který splňuje požadavky bezpečnosti elektroinstalace. Minimální průřez vodiče se podle platných norem pohybuje od 2,5 mm², běžně se však doporučuje průřez 4 nebo 6 mm², zejména u ochranného pospojování v koupelně. Materiálem vodiče by měla být měď díky své vysoké vodivosti a odolnosti vůči korozi.
Akrylátová vana, která sama o sobě není vodivá, se uzemňuje přes kovový rám nebo připojení k ochranému pospojování, aby byla splněna pravidla pro uzemnění v koupelně a minimalizovalo se riziko úrazu elektrickým proudem.
Jaké jsou zásady správného uzemnění v koupelně
- Použijte žluto-zelený měděný vodič s průřezem minimálně 2,5 mm²
- Pro větší bezpečnost volte průřezy 4 až 6 mm² u hlavních pospojovacích vodičů
- U akrylátových van zajistěte spojení kovového rámu s uzemňovacím vodičem
- Dodržujte zónové rozdělení koupelny (zóna 0, 1, 2, 3) a instalujte proudový chránič
Tip: Častou chybou je použití vodiče s nedostatečným průřezem, což může vést ke zvýšenému riziku poruchy ochranného pospojování.
Jak krok za krokem provést uzemnění v koupelně
Správné uzemnění v koupelně je klíčové pro bezpečnost elektroinstalace a prevenci úrazů elektrickým proudem, zejména v oblastech zón 0, 1, 2 a 3 koupelny. Následující návod na uzemnění v koupelně popisuje praktický postup instalace uzemňovacího vodiče a ochranného pospojování podle platných norem.
Příprava materiálu a nářadí
Pro uzemnění v koupelně je nutné zvolit uzemňovací vodič s minimálním průřezem 2,5 mm², ideálně žluto-zelené barvy. Dále připravte pevné svorky odolné proti korozi, vhodné nářadí jako šroubovák a kleště pro připevnění vodičů a kontrolu spojů. Správný materiál zajistí dlouhodobou spolehlivost instalace a bezpečnost.
Instalace uzemňovacího vodiče a pospojování

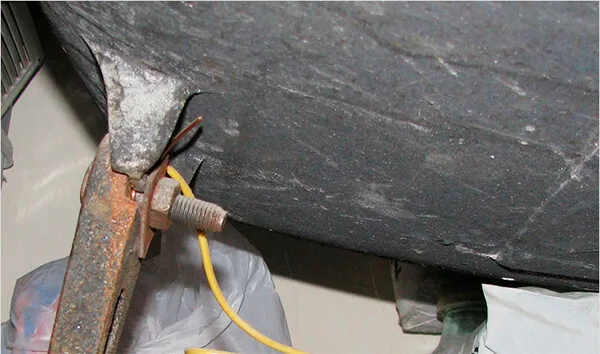

- Připevněte uzemňovací vodič k vaně pomocí pevné svorky zajišťující pevné a trvalé spojení.
- Propojte vodičem další kovové části v koupelně, například potrubí, kovové kryty a rámy, aby ochranné pospojování koupelna splnilo funkci vyrovnání potenciálů.
- Dbáte na to, aby svorky měly dobrý kontakt a byly chráněné proti korozi, což zajistí bezpečnost elektroinstalace i v náročném vlhkém prostředí.
Připojení k vyrovnávací skříňce a kontrola
Uzemňovací vodič připojte ke svorce ve vyrovnávací skříňce v rozvaděči, která slouží jako centrální bod ochranného pospojování. Po instalaci proveďte měření odporu uzemnění a funkčnosti proudového chrániče koupelna, aby byla zajištěna bezpečnost. Pravidelná revize elektroinstalace pomáhá odhalit případné závady včas.
Tip: Častá chyba je nedostatečné utažení svorek, které může vést k přehřívání a ztrátě funkce uzemnění. Pro koho se uzemnění v koupelně hodí? Pro všechny obytné prostory s vlhkým prostředím, nevhodné je provádět bez znalosti norem a bez revize odborníkem.
Časté chyby a jak se jim vyhnout při uzemnění
Při uzemnění v koupelně patří mezi nejčastější chyby použití vodiče s průřezem menším než 2,5 mm², což výrazně snižuje bezpečnost elektroinstalace. Nedostatečný průřez vodiče zvyšuje riziko přehřátí a následného poškození. Dalším častým problémem jsou nekvalitní spoje, které mohou způsobit přerušení ochranného pospojování koupelna a tím ohrozit bezpečnost uživatelů.
Zásadní chybou je také instalace zásuvek v zónách 0 a 1 koupelny, kde je to přísně zakázáno normami. Tyto zóny jsou nejvíce vystaveny vlhkosti a přímému kontaktu s vodou, proto zásuvky a spínače musí být umístěné minimálně ve vzdálenosti odpovídající zóně 2 nebo 3.
- Používejte vodič s průřezem minimálně 2,5 mm² pro uzemnění
- Kontrolujte pevnost a kvalitu všech spojů elektroinstalace koupelna
- Nikdy neinstalujte zásuvky v zónách 0 a 1 koupelna
- Dbáte na správné ochranné pospojování koupelna a pravidelné revize elektroinstalace
- Vždy instalujte proudový chránič koupelna pro zvýšení ochrany proti úrazu
Jaké jsou chyby při uzemnění v koupelně a jak se jim vyhnout
Správné uzemnění koupelny vyžaduje respektování bezpečnostních pravidel a normy. Vyvarujte se používání nevhodného vodiče a pozorně dodržujte rozdělení zón 0, 1, 2 a 3 koupelna, abyste minimalizovali riziko úrazu elektrickým proudem.
Revize a kontrola uzemnění v koupelně
Revize a kontrola uzemnění v koupelně jsou klíčové pro bezpečnost elektroinstalace a prevenci úrazů elektrickým proudem. Pravidelné měření pomocí specializovaných testerů uzemnění potvrzuje správnost a pevnost spojů ochranného pospojování v koupelnových zónách 0, 1, 2 a 3.
Měření uzemnění a používané přístroje
Tester uzemnění patří mezi základní nástroje pro kontrolu elektroinstalace v koupelně. Pomocí něj lze změřit odpor uzemnění, který by měl být podle norem menší než 30 ohmů, a ověřit tak správnost uzemnění vodičů s dostatečným průřezem. Měření se provádí vždy po instalaci elektroinstalace a následně pravidelně při revizích.
- Kontrola pevnosti spojů ochranného pospojování koupelna
- Ověření integrity uzemňovací soustavy včetně proudového chrániče koupelna
- Důkladné měření v jednotlivých zónách koupelny (0, 1, 2, 3)
Tip: Revize elektroinstalace by měla provádět kvalifikovaná osoba, která zná specifika uzemnění v koupelně a dokáže správně interpretovat výsledky měření. Na co si dát pozor: častou chybou je podcenění kontroly vodiče s nedostatečným průřezem, což snižuje bezpečnost elektroinstalace. Dodržení doporučených postupů výrazně snižuje riziko úrazu.
Časté dotazy
Za jakých podmínek lze instalovat zásuvky v koupelně?
Zásuvky nesmí být v zónách 0 a 1, musí být chráněny proudovým chráničem 30 mA a umístěny minimálně 120 cm nad podlahou na hraně umývacího prostoru.
Jaký vodič použít pro uzemnění v koupelně?
Používá se žluto-zelený měděný vodič s minimálním průřezem 2,5 mm², často 4 nebo 6 mm² pro vyšší bezpečnost.
Jak často je nutné provádět revize uzemnění v koupelně?
Revize by měly probíhat pravidelně podle platných vyhlášek a minimálně jednou za 1-2 roky.
Jak se uzemňuje akrylátová vana bez kovového rámu?
Uzemnění akrylátové vany se provádí přes kovový rám nebo upevňovací prvky, protože samotná vana je dielektrikem.
Jak měřit správnost uzemnění v koupelně?
Pomocí testeru uzemnění se měří odpor vodiče a pevnost spojů; měření by mělo potvrdit správné propojení a bezpečnost.
Jaká je minimální výška zásuvek v koupelně?
Minimální výška spodní hrany zásuvky na hraně umývacího prostoru je 120 cm nad podlahou.
Jaké jsou nejčastější chyby při uzemnění v koupelně?
Použití vodiče s průřezem menším než 2,5 mm², špatné spoje a umístění zásuvek v zakázaných zónách.
Co je ochranné pospojování v koupelně?
Je to propojení všech kovových částí v koupelně pomocí uzemňovacího vodiče pro vyrovnání potenciálu a snížení rizika úrazu.
Jaká je role proudového chrániče v koupelně?
Proudový chránič s hodnotou 30 mA okamžitě odpojí napájení při úniku proudu a je povinný pro všechny obvody v koupelně.
Jak daleko musí být zásuvka od sprchového koutu?
Zásuvky nesmí být umístěny v zónách 0 a 1; obecně musí být minimálně 60 cm od hranic zóny 1, tedy od sprchového koutu.
Za jakých podmínek je povoleno instalovat spínače v zóně 2 koupelny?
Spínače lze v zóně 2 instalovat pouze, pokud jsou určeny pro vlhké prostředí s krytím minimálně IP44 a jsou umístěny minimálně 60 cm od okraje vany nebo sprchy.
Jaké jsou doporučené materiály a průřezy vodičů pro pospojení v koupelně?
Pro pospojování se doporučuje použít měděné vodiče s minimálním průřezem 4 mm², které zajišťují dostatečnou vodivost a mechanickou odolnost.
