Jak zjistit trasu kabelu vedeného pod zemí praktický návod

Přesná lokalizace kabelů pod zemí vám ušetří nákladné opravy a předejde riziku úrazu elektrickým proudem při výkopových pracích. Pomocí detekčních přístrojů zjistíte nejen přesnou trasu kabelu, ale často i jeho orientační hloubku uložení v terénu. Správné trasování kabelu zajistí bezpečný průběh rekonstrukce bez narušení vedení nebo ochranné chráničky na kabel.

Jak zjistit přesnou trasu kabelu pod zemí bez mapy a specializovaných přístrojů

Lokalizace kabelů v zahradě či kolem domu vyžaduje systematický přístup, protože hloubka uložení kabelů se standardně pohybuje v rozmezí 50 až 70 centimetrů. Pokud nemáte k dispozici oficiální mapu inženýrských sítí, musíte trasování kabelu provést kombinací vizuální kontroly terénu a jednoduché detekce. Samotné kopání bez ověření trasy představuje vysoké bezpečnostní riziko, neboť elektrický kabel může být poškozen i při neopatrném výkopu rýčem.

Postup pro určení polohy kabelu v terénu

1. Analýza povrchu – hledejte propadlou zeminu, jinou barvu trávníku nebo chybějící vegetaci, což často značí nedávné zásahy do terénu.
2. Dotazování sousedů a pamětníků – zjistěte, zda nebyla v minulosti instalována chránička na kabel nebo prováděny terénní úpravy, které by trasu kabelu mohly změnit.
3. Použití detektoru elektromagnetického pole – levný hobby detektor napětí dokáže odhalit vedení pod napětím, pokud je kabel uložen v mělké hloubce.
4. Měření kontinuity trasy – sledujte přímé linie mezi domovní rozvodnou a koncovým zařízením, jako jsou venkovní zásuvky nebo osvětlení.

Odborná rada: Detektor elektromagnetického pole funguje spolehlivě pouze tehdy, je-li elektrický kabel pod zátěží, tedy pokud jím protéká proud. Tato metoda se hodí pro běžné domácí kutily, ale není vhodná pro přesné zaměření tras v hloubce nad 80 centimetrů, kde signál zaniká. Častá chyba: spoléhání se na intuitivní odhad trasy bez ověření přístrojem, což vede k riziku zásahu elektrickým proudem při výkopových pracích.

Jaké přístroje slouží k lokalizaci kabelů v zemi a jak je používat

Pro přesnou identifikaci trasy elektrického kabelu pod povrchem využíváme kombinaci aktivních a pasivních detekčních metod. Tyto technologie umožňují efektivní lokalizaci kabelu v zemi i v případech, kdy postrádáte projektovou dokumentaci či mapové podklady, a to s přesností do několika centimetrů.

Typy přístrojů pro lokalizaci kabelů v zemi

K profesionální detekci se používá kabelový lokalizátor, který pracuje v součinnosti s externím zdrojem signálu. Trasovací generátor vysílá do vodiče specifický signál, který následně vyhledává přijímač. Pro přesné zaměření v terénu slouží elektromagnetický detektor, jenž identifikuje elektromagnetické pole generované průchodem proudu. Klíčovým parametrem je zde citlivost přístroje, která určuje schopnost odfiltrovat šum a zachytit slabý signál z hloubky. U neaktivních vedení se využívá indukční sonda, která do kabelu navede signál bez přímého galvanického kontaktu. Tyto systémy dosahují přesnosti lokalizace v řádech jednotek centimetrů a spolehlivě určí hloubku detekce až do jednoho metru. Měřič impedance pak pomáhá při diagnostice, pokud potřebujete zjistit, kde je u kabelu v zemi přerušení.

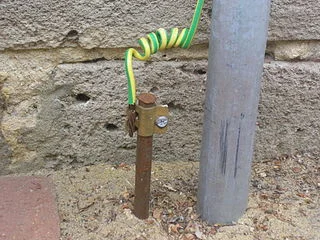

Jak používat přístroje pro lokalizaci kabelů

Při zahájení práce připojte vysílač k přístupnému konci kabelu a nastavte vhodnou frekvenci signálu. Vyšší frekvence (nad 30 kHz) jsou vhodné pro trasování kabelu na kratší vzdálenosti, zatímco nižší frekvence (pod 8 kHz) lépe pronikají hlouběji do země a méně podléhají přeslechům. Přijímač poté vedete nad terénem v ose předpokládaného vedení, přičemž sledujete vizuální nebo zvukovou odezvu přístroje. Častá chyba: při měření zapomínáte na vliv okolních kovových objektů, jako jsou potrubí nebo armatury, které mohou signál zkreslovat a vést k chybné lokalizaci. Na co si dát pozor: vždy ověřte, zda se v blízkosti nenachází jiná inženýrská síť, která by mohla vyvolat falešný signál. Dodržujte také bezpečnost práce, zejména při manipulaci s elektrickým kabelem pod napětím, a vždy používejte ochranné pomůcky.

Jak zjistit, kudy vede kabel v zemi?

K lokalizaci trasy kabelu v zemi využijte přístroje pracující na principu elektromagnetického pole nebo indukce, což umožňuje sledovat trasu v hloubce až 1 metr s vysokou přesností. Pokud hledáte způsob, jak lokalizovat kabel v zemi bez mapy, zaměřte se na přechody mezi budovami a rozvaděči, kde bývá trasa nejvíce předvídatelná. Při absenci specializovaných přístrojů lze využít vizuální stopy, jako jsou změny v hustotě vegetace nebo nerovnosti terénu, avšak tato metoda je pouze orientační. Vždy pamatujte na normy uložení kabelů, které určují minimální hloubku uložení kabelů (standardně 35 až 70 cm dle typu vedení) a nutnost používat výstražné fólie či chráničku na kabel pro mechanickou ochranu. Tento přístup se hodí pro plánování výkopových prací, zatímco pro přesné určení místa poruchy je nezbytné použití certifikované měřicí techniky. Pokud si nejste jisti polohou vedení, vždy doporučuji konzultaci s odbornou firmou disponující lokalizačním vybavením, neboť tento postup se hodí pro zkušené techniky, ale není vhodný pro laiky bez základního zaškolení v obsluze detektorů.

Otázka: Jak zjistit, kde je u kabelu v zemi přerušení?

K určení místa přerušení se využívá metoda měření impedance nebo reflektometrie, která vysílá impulz do kabelu a měří čas jeho návratu od bodu přerušení. Pro tento úkon je nutné mít přístup k oběma koncům vodiče a disponovat měřicím přístrojem s funkcí lokalizace poruch.

Otázka: Jak hluboko jsou elektrické kabely v zemi uloženy?

Standardní hloubka uložení kabelů se pohybuje mezi 35 až 70 centimetry v závislosti na napěťové hladině a typu terénu. Vždy se řiďte projektovou dokumentací, protože v místech křížení s jinými sítěmi může být hloubka odlišná.

Jak zjistit hloubku uložení kabelu a proč je to důležité

Správná identifikace hloubky uložení kabelů je klíčová pro zajištění bezpečnosti při jakýchkoliv výkopových pracích na pozemku. Znalost technických parametrů vám pomůže předejít nechtěnému přerušení vedení a zajistí dlouhou životnost instalace.

Normy ČSN pro uložení kabelů

Podle platné ČSN normy se standardní hloubka uložení kabelu pohybuje v rozmezí 50 až 70 cm pod úrovní terénu. Tento rozsah platí pro běžné elektrické kabely ukládané v nezpevněných plochách. Pokud vás zajímá, jak zjistit hloubku uložení kabelu v zemi, musíte zohlednit také typ povrchu a riziko mechanického zatížení. Normy uložení kabelů se liší v závislosti na napěťové hladině a místě instalace:

• V chodnících a zahradách postačuje hloubka 50 cm.
• V místech s přejezdem vozidel se hloubka zvyšuje na 70 až 100 cm.
• Vždy je nutné dodržet minimální krytí dle projektu.

Význam správné hloubky uložení

Dodržení projektované hloubky uložení kabelu přímo ovlivňuje bezpečnost a stabilitu celé sítě. Dostatečné krytí zemním násypem chrání elektrický kabel před mechanickým poškozením při běžné údržbě zahrady či při rytí rýčem. Pokud je vedení uloženo příliš mělce, zvyšuje se riziko jeho přeseknutí nebo poškození izolace.

Odborná rada: Jako dodatečnou ochranu vždy instalujte odolnou chráničku na kabel, která tvoří pevnou bariéru proti tlaku zeminy a drobným mechanickým nárazům. Častá chyba je instalace kabelu přímo do jílovité půdy bez pískového lože, což vede k rychlejší degradaci pláště vedení. Tato hloubka se hodí pro běžné zahradní rozvody, pro veřejné sítě se však vždy řiďte dokumentací skutečného provedení stavby.

Jak detekovat přerušení nebo poškození kabelu pod zemí

Lokalizace poruchy vyžaduje přesnou diagnostiku, protože běžné trasování kabelu nemusí odhalit samotné přerušení vodiče uvnitř izolace. Pokud potřebujete zjistit, kde je u kabelu v zemi přerušení, základní metodou je měření odporu pomocí multimetru nebo izolačního testeru. Přerušení kabelu se projeví nekonečným odporem na daném úseku, což indikuje mechanické poškození nebo oxidaci spoje. Pro přesnější určení místa využijte profesionální trasovací zařízení, které vysílá do vodiče vysokofrekvenční signál.

1. Odpojení napájení – před jakoukoli manipulací zajistěte, aby byl elektrický kabel zcela bez napětí.
2. Měření kontinuity – ověřte pomocí multimetru vodivost mezi konci kabelu a zjistěte, zda nedošlo k přerušení.
3. Trasování signálu – připojte generátor signálu na jeden konec a pomocí přijímače sledujte trasu až do místa, kde signál náhle zaniká.
4. Identifikace poškození – v místě ztráty signálu proveďte sondážní výkop, přičemž respektujte hloubku uložení kabelů a normy uložení kabelů.

Odborná rada: Častá chyba je podcenění elektromagnetického rušení od jiných inženýrských sítí, které může zkreslit výsledky měření. Pokud narazíte na poškozený úsek, vždy zvažte instalaci nové chráničky na kabel pro budoucí ochranu. Tato metoda se hodí pro majitele nemovitostí s dokumentací trasy, ale pro rozsáhlé poruchy v hloubce nad 60 cm důrazně doporučuji konzultaci s certifikovaným elektrotechnikem.

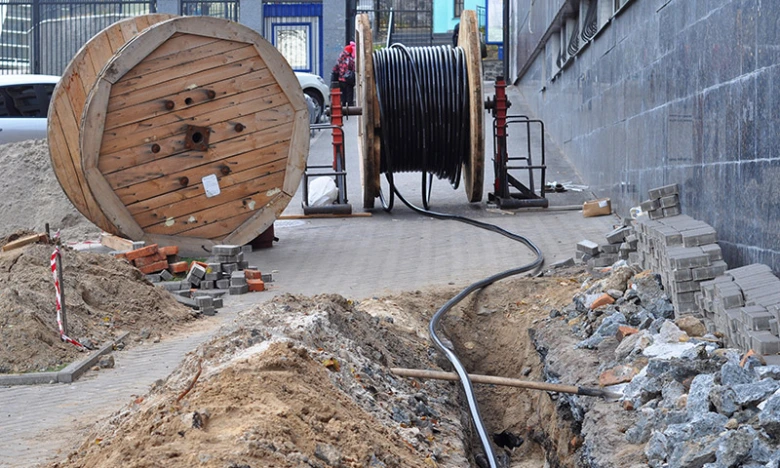

Normy a pravidla pro uložení kabelů v zemi v ČR podle ČSN

Při plánování výkopových prací je klíčové znát, jaké jsou normy pro ukládání kabelů v zemi v ČR, které definuje především soubor norem ČSN 33 2000-5-52. Tyto normy uložení kabelů určují minimální hloubku uložení kabelů v zemi, která se standardně pohybuje v rozmezí 50 až 70 cm podle typu terénu a mechanického namáhání. Elektrický kabel musí být v trase vždy uložen v pískovém loži a chráněn výstražnou fólií. ČSN norma požaduje použití chráničky na kabel při křížení s komunikacemi nebo v místech s vysokým rizikem poškození.

Pro správnou instalaci dodržujte následující technické zásady:

• Hloubka uložení kabelů v běžné zahradě činí minimálně 50 cm.
• Elektrický kabel v chodnících nebo pod příjezdovými cestami musí být v hloubce 70 cm.
• Každá chránička na kabel musí mít odpovídající průměr pro snadné protažení vedení.
• Trasování kabelu se v projektové dokumentaci značí přesným zákresem vzhledem k pevným bodům stavby.

Častá chyba: Nedostatečná hloubka uložení kabelů bez mechanické ochrany vede k rychlému poškození vedení při běžné zahradní údržbě či kopání. Pamatujte, že správné uložení elektrického kabelu podle ČSN je základním předpokladem pro bezpečnou lokalizaci kabelů v budoucnu. Pokud nemáte k dispozici přesnou mapu, je pro určení polohy nezbytné použití certifikovaného detektoru, neboť návod na lokalizaci kabelu v zemi bez specializovaného přístroje v praxi neexistuje a představuje vysoké bezpečnostní riziko. Tato pravidla se hodí pro každého majitele nemovitosti plánujícího terénní úpravy, zatímco pro komplexní průmyslové instalace doporučuji vždy konzultaci s autorizovaným projektantem elektro.

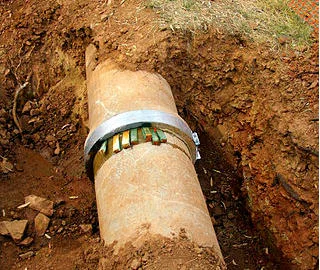

Jak správně použít chráničku na kabel do země

Proč je chránička na kabel nezbytná pro bezpečnost a životnost

Správná instalace začíná volbou mechanicky odolné ochrany, která prodlužuje životnost vedení o desítky let. Chránička na kabel do země, typicky dvouplášťová korugovaná trubka (např. typu KOPOFLEX), slouží jako bariéra proti tlaku zeminy, vibracím a pronikání vlhkosti. Použití chráničky je nezbytné, pokud řešíte, jak bezpečně uložit kabel do země a zajistit jeho dlouhodobou spolehlivost. Instalace v chráničce umožňuje snadnější budoucí trasování kabelu, neboť v případě poruchy můžete kabel snadno vytáhnout a nahradit bez nutnosti výkopových prací v celé délce trasy.

Při pokládce striktně dodržujte normy uložení kabelů, zejména ČSN 33 2000-5-52, které určují minimální hloubku uložení kabelů 70 cm pro běžné vedení v terénu a 35 cm při uložení pod chodníkem či zpevněnou plochou.

Častá chyba: instalace elektrického kabelu přímo do zeminy bez mechanické ochrany, což vede k jeho poškození při kypření půdy, pohybu techniky nebo přirozeném sedání terénu.

Tato metoda s chráničkou se hodí pro trvalé instalace v zahradách a pod příjezdovými cestami, nikoliv však pro místa, kde nelze dodržet normovanou hloubku uložení. Vždy dbejte na to, aby chránička na kabel byla uložena v pískovém loži bez ostrých kamenů, které eliminují bodové namáhání pláště kabelu. Pokud potřebujete následně zjistit, kde vede kabel pod zemí, přítomnost chráničky s integrovaným tažným drátem výrazně usnadňuje trasování kabelu pomocí signálního generátoru a detektoru kabelů.

Odborná rada: Při instalaci vždy ponechte v chráničce dostatečnou rezervu délky kabelu v revizních šachtách, což umožní snadnější manipulaci při případném servisu či výměně vedení.

Bezpečnostní opatření při kopání a lokalizaci kabelů

Před zahájením jakýchkoliv zemních prací proveďte precizní lokalizaci kabelů, neboť dodržování bezpečnostních postupů snižuje riziko úrazu elektrickým proudem a poškození infrastruktury až o 80 %. Správná příprava zahrnující studium dokumentace a respektování norem uložení kabelů vám ušetří náklady na opravy a ochrání vaše zdraví před zásahem vysokým napětím.

Nejčastější chyby při hledání kabelů

Mezi nejčastější chyby při hledání kabelů v zemi patří spoléhání se na nepřesnou paměť místo studia technické dokumentace a vynechání trasování kabelu pomocí detektoru. Mnoho uživatelů podceňuje hloubku uložení kabelů, která se u běžných domovních přípojek pohybuje v rozmezí 35 až 70 centimetrů, a ignoruje varovné fólie uložené nad trasou. Častá chyba spočívá v rychlém strojním kopání bez předchozího sondování v místech křížení sítí. I elektrický kabel v chráničce může být při neopatrném výkopu mechanicky poškozen, což vede k následné oxidaci spojů a nutnosti nákladné výměny celého úseku vedení.

Doporučená bezpečnostní opatření

Při práci vždy používejte certifikované ochranné pomůcky, jako jsou dielektrické rukavice třídy 00 pro napětí do 500 V a izolované nářadí s atestem pro práci pod napětím. Před samotným kopáním ověřte polohu vedení detektorem kabelů a postupujte po vrstvách o tloušťce maximálně 15 centimetrů.

• Vždy vyžadujte aktuální plán inženýrských sítí od správce pozemku nebo příslušného distributora energií.
• V místech očekávaného křížení sítí provádějte výkop výhradně ručně pomocí rýče, nikoliv mechanizací.
• Pokud detektor signalizuje vedení, nikdy nekopejte přímo nad ním, ale ve vzdálenosti minimálně 50 centimetrů od detekované osy.

Odborná rada: Pokud narazíte na varovnou fólii, okamžitě zastavte veškeré práce a pokračujte pouze ručním odkrýváním zeminy, abyste předešli poškození izolace kabelu.

Tato opatření se hodí pro každého kutila, který plánuje úpravy zahrady, jako je výsadba vzrostlých stromů či instalace bazénů, avšak nejsou náhradou za odbornou pomoc při složitých instalacích s vysokou hustotou sítí. Pro osoby bez zkušeností s prací na elektrických zařízeních nebo v případech, kdy detektor vykazuje nejednoznačné výsledky, doporučuji kontaktovat kvalifikovaného elektrikáře s profesionálním vybavením pro trasování kabelů.
