Jak správně zapojit jistič: shora nebo zdola? Praktický návod

Zapojení jističe shora nebo zdola ovlivňuje bezpečnost i funkčnost elektrické instalace. Správné schéma zapojení jističe v rozvaděči závisí na typu – jednopólový či třífázový – a musí odpovídat platným normám. Poradím vám, jak tyto varianty správně realizovat, aby instalace byla spolehlivá a bezpečná.

Jak správně zapojit jistič shora nebo zdola?

Standardní postup při zapojení jističe v elektroinstalaci vyžaduje připojení fázového vodiče na horní svorku jističe a výstupního vodiče na svorku dolní. Tento způsob zajišťuje správnou funkci ochranného mechanismu jističe a usnadňuje provedení revize elektroinstalace. Zapojení shora navíc odpovídá platné normě ČSN EN 60898-1, která stanovuje požadavky na bezpečnost elektroinstalace v bytech a rodinných domech.

Při zapojení jističe v rozvaděči správně shora nebo zdola je třeba respektovat, že fázový vodič se vždy připojuje na horní svorku. Výstupní vodič, vedoucí ke spotřebiči, se připojuje na svorku dolní. Tento princip platí jak pro jednopólový jistič, tak pro třífázový jistič, kde každý pól musí být zapojen podle schématu zapojení jističe uvedeného výrobcem.

• Zapojení shora zajišťuje správnou funkci jističe a rychlé vypnutí v případě přetížení nebo zkratu
• Správné připojení podporuje bezpečnost elektroinstalace a snižuje riziko poruch
• Dodržení schématu zapojení jističe usnadňuje revize elektroinstalace a kontrolu funkčnosti
• Výjimky ze standardního zapojení jsou vzácné a vždy musí vycházet z konkrétního schématu výrobce

Tip: Při instalaci se vyhněte časté chybě, kdy je fázový vodič omylem zapojen na dolní svorku, což může vést k nesprávné funkci jističe a ohrožení bezpečnosti.

Jak zapojit jistič v rozvaděči správně shora nebo zdola

Správný postup při zapojení jističe vyžaduje připojení fáze shora, protože takový směr průchodu proudu aktivuje všechny ochranné mechanismy jističe přesně podle konstrukce zařízení. Zapojení zdola je možné jen za specifických podmínek a podle výrobního schématu, proto se nedoporučuje bez odborné konzultace.

Bezpečnostní a technické normy při zapojení jističe

Pro správné a bezpečné zapojení jističe je nezbytné dodržovat platné technické normy a bezpečnostní požadavky. Norma ČSN EN 60898-1 stanovuje jasná pravidla pro průřez vodičů, délku odizolování i způsob upevnění jističe v rozvaděči, což významně ovlivňuje funkčnost a bezpečnost elektroinstalace.

Doporučený průřez vodičů pro jističe do 25 A

Podle normy ČSN EN 60898-1 musí být minimální průřez vodičů u jističů do 25 A alespoň 2,5 mm². Tento průřez zabraňuje přehřívání vodičů a zajišťuje spolehlivý přenos elektrického proudu. Správné dimenzování vodičů je zásadní pro bezpečnost elektroinstalace, ať už jde o jednopólový jistič nebo třífázový jistič.

Délka odizolování vodičů pro správný kontakt

Pro zajištění pevného a bezpečného kontaktu ve svorkách jističe je doporučená délka odizolování vodičů 10 mm. Tato délka umožňuje optimální přilnutí vodiče k svorce a minimalizuje riziko špatného spojení, které by mohlo vést k jiskření nebo přehřátí. Přesné odizolování je klíčové při zapojení jističe shora nebo zdola.

Normy a bezpečnostní požadavky při zapojení jističe

Norma ČSN EN 60898-1 definuje nejen požadavky na průřez vodičů a odizolování, ale také na upevnění jističe na DIN lištu o šířce 35 mm. Dodržení těchto parametrů zajišťuje bezpečnost elektroinstalace a správnou funkci v rozvaděči. Bezpečnostní opatření při zapojení jističe zahrnují také respektování schématu zapojení jističe podle typu instalace, což minimalizuje chyby při zapojení jističe shora a zdola.

Tipy pro správné zapojení jističe shora nebo zdola:

• vždy dodržujte normu ČSN EN 60898-1
• používejte vodiče s průřezem minimálně 2,5 mm² u jističů do 25 A
• odizolujte vodiče přesně na 10 mm pro správný kontakt
• pevně upevněte jistič na DIN lištu, aby nedošlo k pohybu či uvolnění

Dodržování těchto parametrů výrazně přispívá k bezpečnosti elektroinstalace a dlouhodobé spolehlivosti jističů v rozvaděči.

Jak zapojit jednopólový a třífázový jistič krok za krokem

Pro správné zapojení jističe v rozvaděči je nezbytné dodržet technická pravidla a normu ČSN EN 60898-1. V následujících podsekcích vysvětlím postup zapojení jednopólového i třífázového jističe, přičemž se zaměřím na umístění fázového vodiče a správné připojení na horní a dolní svorky. Dodržení těchto zásad zajistí bezpečnost elektroinstalace a správnou funkčnost celého systému.

Postup zapojení jednopólového jističe

Jednopólový jistič se zapojuje s fázovým vodičem připojeným na horní svorku. Výstup pak vede z dolní svorky do spotřebiče. Délka odizolování vodiče by měla být 10 mm, aby bylo zajištěno pevné a bezpečné spojení bez rizika zkratu. Pevné utažení šroubů na svorkách je klíčové pro stabilitu kontaktu. Správné schéma zapojení jističe doporučuje fázový vodič vždy shora, což odpovídá normě ČSN EN 60898-1.

1. Připravit fázový vodič – odizolovat 10 mm izolace
2. Připojit fázový vodič na horní svorku jističe
3. Upevnit pevně vodič utažením šroubu
4. Připojit výstupní vodič na dolní svorku
5. Zkontrolovat pevnost a správnost zapojení

Postup zapojení třífázového jističe

Třífázový jistič vyžaduje připojení tří fázových vodičů, které se připojují na horní svorky jednotlivých pólů. Tento způsob zapojení je nezbytný pro správnou funkci jističe a dodržení bezpečnostních pravidel elektroinstalace. Upevnění na DIN lištu musí být pevné, aby se zabránilo vibracím. Všechny vodiče musí mít správný průřez dle schématu zapojení jističe a normy ČSN EN 60898-1.

1. Odizolovat všechny tři fázové vodiče na 10 mm
2. Připojit každý fázový vodič na horní svorku příslušného pólu
3. Pevně utáhnout svorkové šrouby
4. Připojit výstupní vodiče na dolní svorky jističe
5. Zajistit jistič na DIN lištu a ověřit pevnost zapojení

Tip: Častou chybou je připojení fázového vodiče na dolní svorku, což může způsobit nesprávnou funkci a sníženou bezpečnost. Dodržujte vždy zapojení shora.

Tento způsob zapojení se hodí pro všechny standardní elektroinstalace podle českých norem, naopak není vhodný pro speciální aplikace s odlišnou konstrukcí jističů, kde je třeba konzultovat výrobce.

Rizika a důsledky nesprávného zapojení jističe

Nesprávné zapojení jističe, například připojení fáze shora místo zdola, může vážně ovlivnit jeho funkčnost a bezpečnost elektroinstalace. Správný postup při zapojení jističe shora nebo zdola je klíčový pro zajištění ochrany před úrazem elektrickým proudem a správné provedení revize elektroinstalace.

Problémy s funkčností a bezpečností

Připojení fáze zdola často způsobuje nesprávné vypnutí jističe, protože ochranný mechanismus je navržen pro přívod shora. Tento nesprávný postup může snížit účinnost ochrany proti přetížení a zkratu, což ohrožuje bezpečnost elektroinstalace a zvyšuje riziko úrazu elektrickým proudem. Pro jednopólový jistič i třífázový jistič platí norma ČSN EN 60898-1, která doporučuje správné schéma zapojení jističe v rozvaděči.

Komplikace při revizích elektroinstalace

Nesprávné zapojení jističe komplikuje revizi elektroinstalace, protože revizní technik nemusí certifikovat instalaci s nesprávným zapojením, což může vést k neuznání revize a nutnosti oprav. V praxi se často setkáváme s chybami při zapojení jističe shora a zdola, které zpomalují kontrolní proces a ohrožují bezpečnost elektroinstalace. Správný návod na zapojení jističe shora a zdola tak výrazně usnadňuje splnění všech bezpečnostních požadavků.

• nesprávné zapojení ohrožuje funkčnost jističe
• ztěžuje certifikaci a revizi elektroinstalace
• zvyšuje bezpečnostní rizika úrazu a požáru

„Bezpečnost elektroinstalace vždy začíná u správného zapojení jističe podle platných norem a schémat,“ upozorňuje odborník na elektroinstalace.

Kontrola a revize zapojení jističe

Před samotnou revizí elektroinstalace je nutné důkladně ověřit správnost zapojení jističe podle platného schématu zapojení jističe. Standardní norma ČSN EN 60898-1 stanovuje, že fázový vodič musí být připojen na horní svorku jističe, což platí jak pro jednopólový jistič, tak pro jednotlivé fáze třífázového jističe. Správné zapojení jističe shora vs zdola má vliv na funkčnost a bezpečnost celé elektroinstalace.

Pro bezpečnost elektroinstalace a správný průběh revize doporučuji tyto kroky:

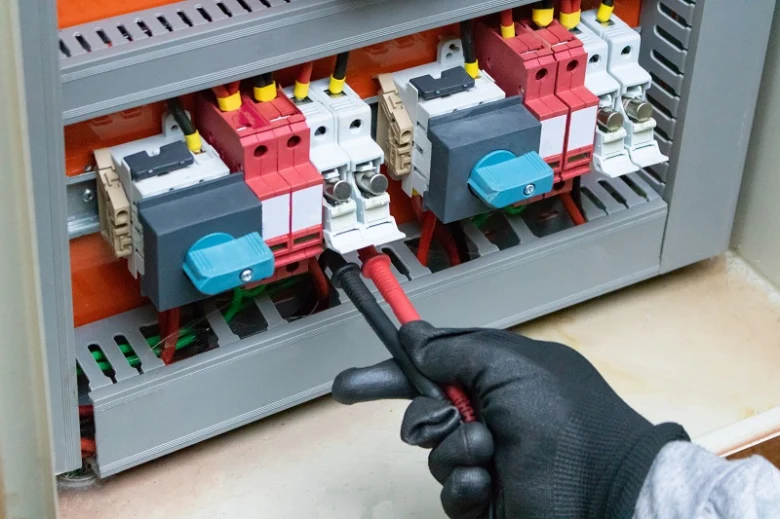

• Použijte zkoušečku napětí k ověření nepřítomnosti napětí na vodičích před manipulací
• Zkontrolujte, zda jsou vodiče odizolovány přibližně 10 mm a pevně utaženy ve svorkách
• Ujistěte se, že jistič je pevně upevněn na standardní DIN lištu o šířce 35 mm
• Ověřte, že zapojení odpovídá schématu a že není přítomna chybná polarita či zkrat

Tip: Chyby při zapojení jističe shora a zdola, například připojení fáze na dolní svorku, mohou vést k nesprávné funkci ochranných prvků a komplikovat revizi elektroinstalace. Proto je správný návod na zapojení jističe shora a zdola klíčový pro bezpečnost i bezproblémové schválení revizním technikem.

Časté dotazy k zapojení jističe shora nebo zdola

Jak správně zapojit jistič shora nebo zdola?

Fázový vodič připojte na horní svorku jističe a výstupní vodič ke spotřebiči na dolní svorku. Tento postup zajišťuje správnou funkci ochranných mechanismů a usnadňuje revizi elektroinstalace podle normy ČSN EN 60898-1.

Je možné zapojit jistič zdola?

Zapojení jističe zdola je možné, ale není standardní. Může ovlivnit správnou funkci jističe a komplikovat kontrolu během revize, proto se upřednostňuje zapojení shora.

Jaký je správný postup při zapojení jističe shora nebo zdola?

Dodržujte schéma zapojení jističe v rozvaděči, připojte fázový vodič vždy na horní svorku, vodiče odizolujte na 10 mm a pevně utáhněte svorky. Před prací vypněte hlavní jistič a ověřte nepřítomnost napětí.

Může být jistič zapojený shora i zdola zároveň?

Standardně se jistič nezapojuje z obou stran zároveň, protože to může snížit bezpečnost elektroinstalace a způsobit problémy při revizi. Výjimky vyžadují speciální schéma zapojení a odborný dozor.

Jaká bezpečnostní opatření dodržet při zapojení jističe?

Vypněte hlavní jistič, použijte vhodné nářadí, dodržujte normu ČSN EN 60898-1 a ověřte nepřítomnost napětí zkoušečkou. Dodržení minimální vzdálenosti vodičů 1 cm snižuje riziko zkratu.
