Zapojení a provoz trojcestného ventilu pro vytápění v systému

Trojcestný ventil slouží jako klíčový prvek pro regulaci teploty topné vody tím, že směšuje horkou vodu z kotle s vratnou vodou z radiátorů. Správné zapojení směšovacího nebo rozdělovacího ventilu v kombinaci s přesným servopohonem zajistí optimální tepelný komfort a výrazně prodlouží životnost celého systému vytápění.

Jak funguje trojcestný ventil v topném systému

Třícestný ventil v topném systému slouží k přesné regulaci toku teplonosné látky, čímž zajišťuje optimální tepelný komfort a ochranu komponentů kotle. Zařízení využívá buď ruční ovládání, nebo servopohon pro automatickou úpravu průtoku v závislosti na požadované teplotě vody.

Princip směšovacího ventilu

Směšovací ventil funguje na bázi mísení horké vody z kotle s chladnější vratnou vodou, čímž efektivně upravuje výslednou teplotu vody směřující do otopných těles či podlahového topení. Tento proces umožňuje udržovat stabilní tepelný spád i při vysokých výstupních teplotách zdroje dosahujících až 150 °C. Správná volba ventilu, například v dimenzi DN 20, zaručuje přesnou regulaci průtoku. Odborná rada: Při instalaci směšovacího ventilu vždy kontrolujte směr proudění vyznačený na tělese armatury, neboť záměna vstupů znemožňuje správnou funkci regulace teploty.

Princip rozdělovacího ventilu

Rozdělovací ventil směruje tok vody z jednoho zdroje do dvou nezávislých větví topného systému podle aktuální potřeby tepla. Jeho klíčovou úlohou je udržování dostatečné teploty vratné vody, čímž chrání výměník kotle před nízkoteplotní korozí a kondenzací spalin.

• Optimalizuje distribuci tepla mezi okruhy.
• Zabraňuje prudkým výkyvům teploty v kotlovém okruhu.
• Umožňuje prioritní ohřev teplé užitkové vody.

Tento typ ventilu je ideální pro složitější instalace, kde je vyžadována vysoká spolehlivost a dlouhá životnost systému. Tip: Rozdělovací ventil se hodí pro systémy s odděleným vytápěním a ohřevem TUV, zatímco pro přímou regulaci teploty v radiátorech není vhodný.

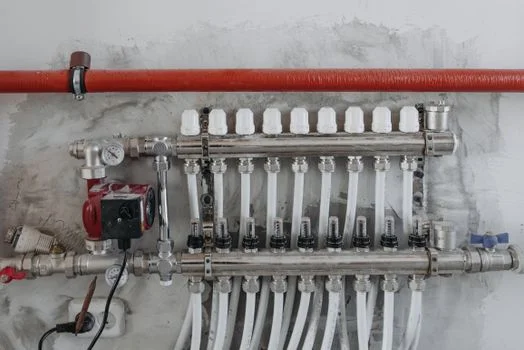

Schéma a způsoby zapojení trojcestného ventilu

Správné schéma zapojení třícestného ventilu v topném systému určuje efektivitu celého okruhu a životnost komponentů. Každý ventil má na svém mosazném či litinovém těle šipky definující směr proudění, které musíte při montáži bezpodmínečně dodržet pro správnou funkci.

Základní schéma směšovacího ventilu

Směšovací ventil v topení kombinuje horkou vodu z kotle s chladnější vodou z vratného potrubí. Schéma zapojení vyžaduje připojení přívodu topné vody do prvního vstupu, vratné vody z radiátorů do druhého a výstup smíšené vody do topného systému do třetího výstupu. Častá chyba: záměna vstupů, která znemožňuje regulaci a vede k přehřívání. Pro automatizaci instalace doplňte servopohon, který přesně nastaví poměr průtoků podle požadované teploty vratné vody v systému.

Základní schéma rozdělovacího ventilu

Rozdělovací ventil funguje na principu dělení jednoho proudu vody do dvou směrů, například pro oddělené větve vytápění. Instalace vyžaduje přesné osazení ventilu o světlosti DN 20, aby nedocházelo k nežádoucím tlakovým ztrátám.

1. Identifikace vstupů – ověřte šipky na těle ventilu odpovídající schématu výrobce.
2. Připojení potrubí – zajistěte těsnost spojů závitovým těsněním nebo teflonovou páskou.
3. Montáž pohonu – upevněte servopohon na ventil až po úplném odtlakování systému.

Tip: Tento typ zapojení se hodí pro systémy s odděleným ohřevem vody a topením, nikoliv pro jednoduché okruhy bez řídící jednotky.

Typy trojcestných ventilů a jejich využití ve vytápění

Správná volba typu ventilu přímo ovlivňuje efektivitu a životnost celého systému vytápění. Výběr závisí na požadované funkci v okruhu, materiálovém provedení a způsobu ovládání průtoku média. Provozní teplota vody může dosahovat až 150 °C při tlaku 1 MPa, přičemž okolní teplota by se měla pohybovat v rozmezí 5-45 °C.

Směšovací ventily

Směšovací ventil slouží k míchání horké vody z kotle se studenou vratnou vodou, čímž zajišťuje optimální teplotu v systému. V aplikacích, jako je podlahové topení, se využívá kulový mechanismus s koulí z leštěné nerezové oceli v teflonovém sedle, který umožňuje plynulé nastavení průtoku. Pro přesnou automatizaci doporučuji instalaci, kde na ventil navazuje servopohon řízený elektrickým signálem 12 V nebo 24 V. Tato kombinace udržuje stabilní teplotu vratné vody, čímž účinně chrání kotel před nízkoteplotní korozí, rosením a dehtováním. Běžně používaná dimenze DN 20 vyhovuje většině standardních bytových instalací, kde ocelové potrubí dosahuje průměru 26,8 mm.

Rozdělovací ventily

Rozdělovací ventil směruje tok topné vody ze zdroje do dvou větví, například mezi radiátory a ohřev teplé užitkové vody (TUV). Tyto prvky se vyrábějí z odolných materiálů, jako je mosaz pro běžné domácí instalace nebo litina a uhlíková ocel pro rozsáhlé systémy. Uzavírací mechanismy jsou buď kulové, nebo tyčové, přičemž kulový ventil vykazuje vyšší odolnost vůči teplotním změnám. Správný provoz trojcestného ventilu v systému vytápění vyžaduje pravidelnou údržbu ventilu, zejména kontrolu těsnosti a pohyblivosti vnitřního mechanismu alespoň jednou ročně, což je klíčové v oblastech s tvrdou vodou.

Odborná rada: Při výběru vždy zohledněte KVS hodnotu ventilu, která definuje průtokovou kapacitu a musí odpovídat výkonu systému. Častá chyba: instalace poddimenzovaného ventilu, která zvyšuje hydraulický odpor, způsobuje hlučnost a vede k předčasnému opotřebení oběhového čerpadla. Tento typ zařízení se hodí pro systémy s oddělenými topnými okruhy nebo kotle na biomasu, zatímco pro jednoduché systémy s jedním radiátorem je instalace zbytečně nákladná a neefektivní. Správné zapojení a nastavení může snížit spotřebu energie až o 15 %, což v běžném rodinném domě představuje úsporu 2 500 až 4 000 Kč ročně.

Automatizace a řízení provozu trojcestného ventilu

Automatizace provozu trojcestného ventilu v systému vytápění výrazně zvyšuje tepelný komfort a efektivitu využívání paliva. Správná volba ovládacího prvku zajistí přesnou regulaci teploty vratné vody a optimální průtok v okruzích DN 20.

Mechanické a elektronické termostaty

Mechanický termostat pracuje na principu tepelné roztažnosti látek a nabízí jednoduché ovládání bez nutnosti externího napájení. Elektronický termostat oproti tomu poskytuje vysokou přesnost měření a možnost programování časových harmonogramů pro každý radiátor. Pro systémy s vyššími nároky na tepelnou stabilitu doporučuji využít elektronické varianty, které lépe reagují na výkyvy teploty v místnosti a efektivně komunikují s řídicí jednotkou kotle.

Servopohony a režimy řízení

Servopohon fyzicky ovládá třícestný ventil a mění jeho polohu na základě signálu z nadřazené regulace. Třícestný ventil se servopohonem umožňuje přesné směšování či rozdělování průtoků podle aktuální potřeby topného systému. Při instalaci se setkáte s těmito provozními stavy:

• Režim OTEVŘENO: Servopohon drží ventil v plném průtoku primárním okruhem.
• Režim ZAVŘENO: Ventil zcela uzavírá přívod teplé vody do otopné soustavy.
• Režim UNIVERZÁLNÍ: Plynulá modulace polohy pro přesné míchání teploty vody.

Odborná rada: Častou chybou při instalaci je podcenění kompatibility servopohonu s konkrétním ventilem, což vede k nedovírání sedla a průsakům. Na rozdíl od běžných ventilů vyžaduje elektromagnetický ventil pro topení specifické zapojení s trvalým napájením, zatímco standardní servopohon reaguje na řídicí napětí 24 V nebo 230 V. Automatizace je vhodná pro všechny moderní kotlové systémy, ale nedoporučuje se pro jednoduché samotížné oběhy bez oběhového čerpadla.

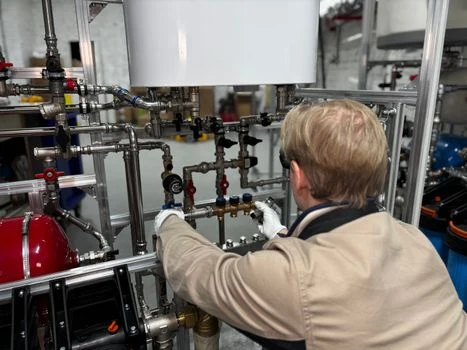

Nejčastější chyby při instalaci a tipy na správný provoz

Správná instalace a provoz jsou klíčové pro efektivní fungování celého topného systému. Chyby při instalaci třícestného ventilu v topném systému často způsobují nežádoucí hlučnost, kolísání teploty v otopné soustavě a nadměrné zatížení čerpadla, což může vést k nárůstu spotřeby energie až o 15 %.

Záměna vstupů a výstupů

Nejčastější chybou je záměna vstupů a výstupů na tělese ventilu, což zcela narušuje hydrauliku systému. Směšovací ventil musí mít jasně definovaný směr proudění dle šipek vyražených na mosazném nebo bronzovém těle. Pokud zapojíte přívody opačně, servopohon nedokáže správně regulovat teplotu vratné vody, což zvyšuje riziko nízkoteplotní koroze kotle. U armatur s dimenzí DN 20 si vždy ověřte schéma výrobce, aby nedocházelo k protitlaku, který omezuje průtok a snižuje životnost celého zařízení.

Špatné odvzdušnění a nevhodný průtok

Nedostatečné odvzdušnění systému způsobuje hlučnost a vznik vzduchových kapes, které znemožňují přesný provoz rozdělovacího ventilu. Nevhodný průtok, který neodpovídá výkonu systému, vede k častému spínání oběhového čerpadla a zbytečně zvyšuje spotřebu elektrické energie.

• Kontrolujte pravidelně těsnost všech spojů, zejména u přírubových spojů s pryžovým těsněním.
• Ověřte, zda KVS hodnota ventilu odpovídá výkonu vašeho kotle, aby nedocházelo ke zvýšenému tlaku a opotřebení.
• Provádějte údržbu ventilu, tedy kontrolu pohyblivosti a těsnosti, vždy před zahájením topné sezóny.

Odborná rada: Instalace třícestného ventilu se hodí pro systémy s moderními kondenzačními kotli, tepelnými čerpadly či podlahovým vytápěním, ale není vhodná pro starší samotížné systémy s velkým průměrem trubek. Častá chyba: instalace servopohonu bez předchozího důkladného odvzdušnění, což vede k jeho rychlému zadření vlivem nečistot a vzduchových bublin v systému.

Technické parametry a výběr vhodného ventilu

Výběr správného komponentu pro váš systém je klíčový pro efektivní provoz, přičemž trojcestný ventil pro vytápění musí odpovídat hydraulickým potřebám celého okruhu. Při dimenzování se zaměřte na jmenovitý průměr, tlakovou odolnost a průtokové charakteristiky, které definují celkovou účinnost regulace.

Význam jmenovitého průměru a připojení

Jmenovitý průměr (DN) určuje vnitřní světlost ventilu a musí odpovídat průměru napojeného potrubí, aby nedocházelo k nežádoucím tlakovým ztrátám. Pro běžné rozvody s ocelovou trubkou o průměru 26,8 mm volíme standardně DN 20. Připojení potrubí se nejčastěji provádí pomocí vnějšího či vnitřního závitu, což usnadňuje montáž servopohonu. Častá chyba při instalaci spočívá ve volbě příliš malého ventilu, který omezuje průtok topného média.

Hodnota KVS a provozní parametry

Co je KVS u ventilu? Tato hodnota vyjadřuje průtok vody v metrech krychlových za hodinu při tlakové ztrátě 1 bar, což je zásadní pro správné fungování směšovacího nebo rozdělovacího ventilu. Kvalitní komponenty pro topení standardně zvládají provozní teploty do 150 °C a provozní tlak až 1 MPa.

Odborná rada: Pro systémy s kotlem na tuhá paliva se pro hlídání teploty vratné vody hodí ventily s vyšší KVS hodnotou, zatímco pro podlahové vytápění volte modely s přesnější regulací. Tento prvek se hodí pro automatizaci, nikoliv pro statické systémy bez řízení servopohonem.

Pokročilá zapojení a kombinace regulačních prvků

Pokročilé hydraulické systémy vyžadují precizní sladění regulačních prvků pro zajištění optimální distribuce tepla. Správná kombinace komponentů přímo ovlivňuje stabilitu teploty vratné vody a celkovou účinnost vytápění, přičemž správné zapojení může snížit spotřebu energie až o 15 %.

Kombinace s čtyřcestným ventilem

Čtyřcestný ventil v systému doplňuje směšovací třícestný ventil tím, že umožňuje současné řízení výstupní teploty a ochranu kotlového okruhu před nízkou teplotou vratné vody, čímž zabraňuje dehtování a korozi kotle. Zatímco třícestný ventil zajišťuje přesné míchání, čtyřcestná varianta efektivněji využívá zbytkové teplo z kotle. Pro dosažení stability doporučuji instalaci typu DN 20 u menších okruhů, kde čtyřcestný ventil stabilizuje hydrauliku systému a zamezuje prudkým výkyvům teploty v radiátorech. Provozní tlak těchto prvků může dosahovat až 1 MPa při teplotách do 150 °C, což vyžaduje použití odolných materiálů jako mosaz či litina.

Použití termostatických hlavic a čerpadel

Integrace termostatické hlavice s kapilárou přímo na tělo ventilu umožňuje automatickou regulaci bez nutnosti instalovat externí servopohon. Čerpadlo v takovém zapojení musí být dimenzováno tak, aby překonalo hydraulický odpor ventilu při plném průtoku, který se u standardních modelů pohybuje v rozmezí 2,9 až 4,0 m³/h. Tip: Při návrhu systému vždy ověřte, zda KVS hodnota zvoleného rozdělovacího ventilu odpovídá výkonu vašeho čerpadla, jinak hrozí hlučnost systému nebo nedostatečný průtok topným médiem. Toto komplexní schéma zapojení a provozu třícestného ventilu vyžaduje odborné vyvážení větví, ideálně jednou ročně v rámci pravidelné údržby ventilu.

Odborná rada: Častá chyba při zapojení spočívá v záměně vstupů pro teplou a studenou vodu, což vede k nefunkční regulaci a kolísání teploty v systému. Toto řešení se hodí pro rodinné domy s více topnými okruhy a nuceným oběhem, ale není vhodné pro jednoduché gravitační systémy bez čerpadla, kde by vysoký hydraulický odpor ventilu znemožnil správnou cirkulaci vody.

Údržba a diagnostika provozu trojcestného ventilu

Správný provoz trojcestného ventilu v systému vytápění vyžaduje pravidelnou péči, která předchází usazování nečistot a zajišťuje plynulou regulaci teploty. Pravidelná diagnostika a údržba prodlužují životnost celého systému a zabraňují zbytečným výpadkům tepla.

Pravidelná údržba ventilu

Údržba směšovacího či rozdělovacího ventilu musí probíhat ideálně před zahájením topné sezóny. Kontrolujte těsnost v místě napojení a pohyblivost vnitřního segmentu, zejména u rozměrů DN 20, kde může tvrdá voda způsobovat usazování vodního kamene. Pokud ventil ovládá servopohon, prověřte jeho plynulý chod. Při zjištění netěsností vyměňte těsnění, aby teplota vratné vody zůstala stabilní a nedocházelo k průsakům mimo topný okruh.

Diagnostika běžných problémů

Diagnostika systému pomáhá odhalit příčinu kolísání teplot či neobvyklé hlučnosti. Pokud ventil při provozu píská nebo drhne, často jde o usazené nečistoty nebo zavzdušnění v tělese ventilu.

• Prověřte odvzdušnění celého okruhu, vzduchové bubliny způsobují nestabilitu průtoku.
• Sledujte reakci servopohonu, opožděná odezva znamená mechanický odpor v sedle ventilu.
• Hlučnost ventilu často souvisí s nesprávným nastavením výkonu oběhového čerpadla.

Odborná rada: Častou chybou je podcenění filtru před ventilem, který musí zachytit nečistoty. Pokud váš systém vykazuje neustálé kolísání teplot, zkontrolujte, zda je správně nastaveno čidlo teploty vratné vody. Tento postup se hodí pro majitele rodinných domů s plynovým či kotlem na tuhá paliva, nikoliv však pro průmyslové systémy s vysokým tlakem.

Ekonomické dopady správného zapojení a provozu

Správné zapojení třícestného ventilu přímo ovlivňuje celkové náklady provozu vašeho topného systému. Instalace směšovacího nebo rozdělovacího ventilu, ideálně osazeného přesným servopohonem, snižuje spotřebu energie až o 15 %. V běžném rodinném domě tak dosáhnete úspory 2 500 až 4 000 Kč za jedinou topnou sezónu.

Efektivita a dlouhodobá životnost kotle

Optimalizace teploty vratné vody chrání výměník před nízkoteplotní korozí, čímž výrazně prodlužujete životnost kotle. Správné schéma zapojení třícestného ventilu na kotli zajišťuje, že topení pracuje v ideálním režimu bez zbytečných tepelných ztrát.

Tip: Při výběru komponentů hlídejte KVS hodnotu odpovídající výkonu čerpadla a dimenzi potrubí DN 20, jinak riskujete vysokou tlakovou ztrátu v systému. Pozor na častou chybu, kdy je ventil instalován obráceně; vždy ověřte směr průtoku vyznačený na těle ventilu. Tento postup se hodí pro systémy s kotlem na tuhá paliva, nikoliv však pro jednoduché radiátorové okruhy bez řízení teploty.

Časté dotazy (FAQ) k trojcestným ventilům pro vytápění

Otázka: Jak nastavit třícestný ventil pro správnou teplotu v topení?

Nastavte ventil tak, aby směšovací ventil udržoval teplotu vody do 65 °C pro podlahové topení, postupným otáčením ovládací páky nebo servopohonu.

Otázka: Jak zapojit třícestný ventil podle schématu?

Dodržujte označení směrů proudění na těle ventilu; přívod teplé vody, vratné vody a výstup do topení musí odpovídat schématu zapojení.

Otázka: Co znamená hodnota KVS u třícestného ventilu?

Hodnota KVS udává průtok vody v m³/h při plném otevření ventilu, například KVS 3,2 znamená průtok 3,2 m³/h.

Otázka: Kdy použít směšovací a kdy rozdělovací třícestný ventil?

Směšovací ventil se používá pro regulaci teploty, například u podlahového topení do 65 °C; rozdělovací ventil rozděluje tok vody do větví a udržuje minimální teplotu vratné vody.

Otázka: Jak často se doporučuje kontrola třícestného ventilu?

Kontrolujte těsnost, pohyblivost a funkci ventilu alespoň jednou ročně, zejména v oblastech s tvrdou vodou.

Otázka: Jaký materiál ventilu je vhodný pro běžné domácí topení?

Mosazné ventily jsou vhodné pro běžné domácí systémy díky odolnosti a cenové dostupnosti.

Otázka: Jak funguje servopohon u třícestného ventilu?

Servopohon otáčí hřídel ventilu podle řídicího signálu, může být elektrický 12 V nebo 24 V, pneumatický či hydraulický.

Otázka: Jaké jsou nejčastější chyby při instalaci třícestného ventilu?

Záměna vstupů a výstupů, špatné odvzdušnění a nevhodný průtok vedou k hlučnosti a kolísání teplot. Pozor, častá chyba: instalace bez filtru nečistot způsobuje zadírání kuželky ventilu.

Otázka: Jak zapojit elektromagnetický ventil v topení?

Elektromagnetický ventil připojte dle výrobního schématu, s ohledem na směr proudění a elektrické zapojení podle napětí 12 nebo 24 V.

Otázka: Jak třícestný ventil ovlivňuje nastavení teploty v topení?

Reguluje množství teplé a studené vody v systému, čímž udržuje požadovanou teplotu topné vody podle nastavení.

Otázka: Co je to DN u třícestného ventilu?

DN je jmenovitý průměr ventilu v milimetrech, například DN 20 znamená průměr 20 mm, vhodný pro trubky Ø 26,8 mm.

Otázka: Jak snížit hlučnost ventilu v topném systému?

Zkontrolujte správné zapojení, odvzdušnění systému a vhodný průtok, pravidelně udržujte ventil.

Otázka: Jak nastavit třícestný ventil ESBE?

Postupujte dle výrobního návodu, nastavte servopohon nebo ruční ovladač podle požadované teploty a kontrolujte funkci průběžně.

Otázka: Proč je důležité správné zapojení třícestného ventilu?

Správné zapojení zvyšuje účinnost vytápění, zabraňuje poškození kotle a snižuje energetické náklady až o 15 %.

Otázka: Jak probíhá diagnostika problémů s třícestným ventilem?

Měří se teplota vratné vody, kontroluje správné zapojení, odvzdušnění a pohyblivost ventilu, řeší se hlučnost a kolísání teplot.

Otázka: Jaké jsou provozní teploty třícestného ventilu?

Ventily mohou pracovat s teplotami vody až do 150 °C a tlakem do 1 MPa.

Otázka: Jak vybrat třícestný ventil pro kotel na dřevo?

Volte ventil z odolného materiálu, jako je mosaz nebo litina, s odpovídajícím DN a vhodným ovládáním servopohonem.

Otázka: Jak funguje směšovací ventil u podlahového topení?

Míchá teplou vodu z kotle se studenou vratnou vodou, aby teplota vody nepřesáhla 65 °C a chránil podlahu. Tento typ zapojení se hodí pro systémy s nízkou teplotou, nikoliv pro radiátorové okruhy vyžadující vysoký spád.

Otázka: Jaké jsou typy ovládání třícestného ventilu?

Ruční, mechanický termostat, elektronický termostat a servopohon (elektrický, pneumatický, hydraulický).

Otázka: Jak správně odvzdušnit třícestný ventil?

Odvzdušnění provádějte pravidelně pomocí odvzdušňovacích ventilů v systému, aby se zabránilo hlučnosti a poruchám průtoku.
