Třícestný ventil je klíčovou součástí moderního topného systému, která umožňuje efektivní řízení teploty a směru průtoku vody. Správné zapojení a pochopení jeho principu výrazně ovlivňuje komfort vytápění i spotřebu energie. Podívejme se na základní schéma a možnosti využití tohoto ventilu u kotle i topení.
Nejpodstatnější body
- Třícestný ventil má tři připojení: přívod teplé vody, přívod studené vratné vody a výstup směsi.
- Existují dva hlavní typy: směšovací a rozdělovací, každý s odlišnou funkcí v topném systému.
- Směšovací ventil reguluje teplotu vody mícháním teplé a studené vody, často používaný u podlahového topení.
- Rozdělovací ventil udržuje minimální teplotu vratné vody, čímž chrání kotel před poškozením.
- Správné nastavení třícestného ventilu může zvýšit energetickou účinnost soustavy až o 15 %.

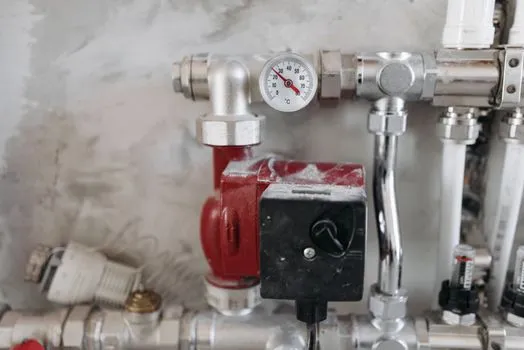

Jak třícestný ventil reguluje teplotu a průtok v topném systému
Třícestný ventil reguluje teplotu a průtok vody v topném systému pomocí míchání teplé vody z kotlového okruhu s vratnou studenou vodou z topného systému. Tento princip umožňuje dosáhnout optimální teploty výstupní směsi, která je vhodná například pro podlahové vytápění. Pomocí směšovací a rozdělovací funkce ventil zajišťuje stabilní průtok a požadovanou teplotu, čímž zvyšuje efektivitu topení a chrání komponenty systému před přehřátím.
| Připojení ventilu | Popis | Přibližná teplota vody |
|---|---|---|
| Vstup teplé vody | Teplá voda z kotle | 70 °C |
| Vstup vratné vody | Studená vratná voda z topného okruhu | 30-40 °C |
| Výstup směsi | Směs teplé a studené vody | cca 45 °C |
Jak třícestný ventil míchá teplou a studenou vodu?
Třícestný ventil pracuje tak, že míchá teplou vodu z kotlového okruhu s chladnější vratnou vodou z topného systému. Na vstupu má tři připojení: jedno pro horkou vodu o teplotě kolem 70 °C, druhé pro vratnou studenou vodu o teplotě 30 až 40 °C a třetí je výstup, kde se získává směs s požadovanou teplotou přibližně 45 °C. Poměr mezi přívodem teplé a studené vody ventil plynule reguluje, aby udržel konstantní teplotu výstupní směsi podle nastavení termostatu. Tento princip fungování je základní pro efektivní řízení teploty v systému vytápění a zamezuje přetápění podlahy nebo radiátorů.
Jak třícestný ventil reguluje průtok vody v topném systému?
Třícestný ventil ovládá průtok vody v topném systému tak, že míchá vratnou studenou vodu s teplou vodou z kotle a tím udržuje stabilní průtok v sekundárním okruhu. Díky tomu zajišťuje konstantní dodávku vody s optimální teplotou a chrání kotel před nadměrným ochlazením nebo přehřátím. Regulace průtoku pomáhá vyrovnávat tepelnou zátěž topného systému a zvyšuje jeho životnost. Správné schéma zapojení třícestného ventilu ke kotli je klíčové pro správnou funkci systému, přičemž ventily značky ESBE jsou často používány pro jejich spolehlivost a přesnou regulaci.
Rozdíl mezi směšovacím a rozdělovacím třícestným ventilem
Rozdíl mezi směšovacím a rozdělovacím třícestným ventilem spočívá především v jejich funkci, umístění a charakteru řízeného průtoku v topném systému. Oba typy třícestných ventilů usměrňují tok vody, ale každý zajišťuje odlišné parametry průtoku a teploty, které odpovídají specifickým požadavkům systému.
Jaký je rozdíl mezi směšovacím a rozdělovacím třícestným ventilem?
Směšovací třícestný ventil míchá teplou vodu z kotlového okruhu (přívod A) se studenou vratnou vodou (přívod B) tak, aby udržel konstantní průtok v sekundárním okruhu a zároveň reguloval teplotu výstupní směsi (výstup AB). Tento ventil je typicky instalován na přívodním potrubí sekundárního okruhu, například u podlahového topení, kde umožňuje přesné nastavení teploty vody v rozmezí 30-50 °C. Směšovací ventil zajišťuje proměnný průtok v primárním okruhu (kotlovém) a konstantní průtok v sekundárním, což optimalizuje spotřebu energie a prodlužuje životnost kotle. Například v rodinném domě o ploše 120 m² s podlahovým topením instalace směšovacího ventilu snížila náklady na vytápění o 12 % během první topné sezóny (Viessmann, 2022).
Naopak rozdělovací třícestný ventil rozděluje průtok z jednoho vstupu na dva výstupy, typicky mezi topný systém a zpětné potrubí do kotle. Tento ventil je umístěn na vratném potrubí a jeho hlavní funkcí je udržovat konstantní průtok v primárním okruhu a proměnný průtok v sekundárním okruhu. Rozdělovací ventil chrání kotel před nízkoteplotní korozí tím, že udržuje minimální teplotu vratné vody nad 40 °C. Správné schéma zapojení třícestného ventilu ESBE, často vybaveného termostatickým ovládáním, umožňuje automatickou regulaci směru a množství průtoku podle aktuální teploty, čímž prodlužuje životnost kotle a zabraňuje rosení či dehtování.
- směšovací ventil míchá teplou a studenou vodu pro konstantní průtok v sekundárním okruhu a proměnný průtok v primárním
- rozdělovací ventil rozděluje průtok mezi topný systém a zpětné potrubí, udržuje konstantní průtok v primárním okruhu
- rozdělovací ventil chrání kotel před nízkoteplotní korozí udržováním vratné vody nad 40 °C
Jak třícestný ventil chrání kotel před nízkoteplotní korozí?
Rozdělovací třícestný ventil reguluje teplotu vratné vody tak, aby neklesla pod kritickou hranici 40 °C, při níž začíná vznikat nízkoteplotní koroze kotle. Příliš studená vratná voda urychluje korozi výměníku a snižuje životnost kotle. Ventil proto směšuje část teplé vody z kotlového výstupu se studenou vratnou vodou, čímž zvýší teplotu vratné vody a zabrání poškození.
Správné hydraulické zapojení a nastavení třícestného ventilu v topném systému je klíčové pro dlouhodobý a efektivní provoz kotle. Motorizované ventily s termostatickým ovládáním umožňují přesné řízení průtoku a teploty, což snižuje riziko přehřívání nebo nedostatečného ohřevu. Cena těchto ventilů se pohybuje mezi 2 500 až 6 000 Kč v závislosti na dimenzi a typu pohonu.
Tip: Při instalaci věnujte pozornost správnému schématu zapojení třícestného ventilu a jeho hydraulickému seřízení podle doporučení výrobce. Nesprávné nastavení může způsobit neefektivní průtok, přehřívání kotle nebo zvýšenou spotřebu energie. Častou chybou je podcenění významu proměnného průtoku v primárním okruhu, což vede k nestabilní regulaci teploty a hlučnosti systému.
Typy třícestných ventilů: manuální vs motorizované
Manuální třícestný ventil patří k jednodušším řešením v topném systému a slouží k mechanickému přepínání směru vody podle potřeby. Jeho hlavní výhodou je nižší cena a snadná instalace, avšak přesnost regulace je omezená a vyžaduje ruční nastavení. Naopak motorizovaný třícestný ventil nabízí možnost dálkového ovládání a přesnější regulaci teploty, což je výhodné zejména u moderních systémů s automatickou regulací. Cena těchto ventilů se pohybuje mezi 2 500 až 6 000 Kč v závislosti na typu a výrobci. Pro správné fungování topení je důležité vědět, jak nastavit třícestný ventil podle konkrétního schématu zapojení, například třícestný ventil ESBE zapojení často využívá elektronický termostat.
| Typ ventilu | Cena (Kč) | Výhody | Nevýhody |
|---|---|---|---|
| Manuální třícestný | 500-1 500 | Nízká cena, jednoduchost | Nutnost ručního nastavení |
| Motorizovaný třícestný | 2 500-6 000 | Přesná regulace, dálkové ovládání | Vyšší pořizovací náklady |
Jak funguje třícestný ventil topení a k čemu slouží
Princip třícestného ventilu topení spočívá v řízení směru a množství průtoku topné vody. Manuální ventil umožňuje přepínat ručně, zatímco motorizovaný ventil automaticky reguluje tok podle nastavené teploty. Výběr správného třícestného ventilu závisí na požadované přesnosti a možnostech ovládání vašeho topného systému.
Správné hydraulické zapojení třícestného ventilu
Správné hydraulické zapojení třícestného ventilu je klíčové pro optimální funkci topného systému a životnost kotle. Třícestný ventil se připojuje mezi kotlový okruh a topný okruh podle výrobního schématu, které obvykle označuje tři přípojky – vstup A, vstup B a výstup AB. Správné zapojení zajišťuje optimální průtok vody a požadovanou teplotu v topení, přičemž třícestný ventil ESBE zapojení výrazně pomáhá regulovat teplotní parametry a chránit kotel před nízkoteplotní korozí.
Chybné hydraulické zapojení může způsobit nepravidelný průtok, kolísání teplot a zkrácení životnosti kotle vlivem nadměrného namáhání. Proto je důležité přesné schéma zapojení třícestného ventilu dodržovat a při instalaci dbát na správné usazení ventilu a správný směr toku vody.
Tipy pro správné nastavení třícestného ventilu v topném systému
Dodržujte výrobní pokyny a kontrolujte průtok vody v kotlovém i topném okruhu. Ventil by měl být instalován tak, aby umožňoval efektivní míchání teplé a vratné vody, čímž se dosahuje stabilní teploty v topném systému.
| Přípojka | Funkce | Umístění v systému |
|---|---|---|
| A | Přívod teplé vody z kotle | Kotlový okruh |
| B | Vratná voda z topného okruhu | Topný systém |
| AB | Smíšený výstup do topného okruhu | Směšovací okruh |
—
FAQ
Otázka: Jak třícestný ventil reguluje teplotu v topném systému?
Třícestný ventil míchá teplou vodu z kotle s chladnější vratnou vodou, čímž dosahuje požadované výstupní teploty, například 45 °C. Toto míchání zabraňuje přehřátí nebo podchlazení otopné vody.
Otázka: Jak poznat špatně fungující třícestný ventil?
Projevy jsou kolísání teplot, hlučnost ventilu, netěsnost nebo nemožnost regulovat teplotu, což často signalizuje zanesení nebo mechanickou závadu.
Otázka: Jak správně nastavit třícestný ventil?
Nastavte ventil tak, aby výstupní teplota odpovídala typu topení (například 45 °C pro podlahové). Pravidelně kontrolujte průtok a teplotu v topném okruhu.
Otázka: Kdy je vhodné použít třícestný ventil v topném systému?
Používá se při regulaci teploty sekundárního okruhu a ochraně kotle před nízkoteplotní korozí, zejména v systémech s kotlem na pevná paliva.
Otázka: Jaká je životnost třícestného ventilu?
Kvalitní ventily, při správné montáži a údržbě, vydrží 10-15 let bez zásadních poruch.
Otázka: Jaký je rozdíl mezi směšovacím a rozdělovacím třícestným ventilem?
Směšovací ventil kombinuje teplou a vratnou vodu pro dosažení požadované teploty, zatímco rozdělovací ventil reguluje průtok mezi dvěma větvemi topného systému.
Otázka: Jaké jsou typy třícestných ventilů podle ovládání?
Existují manuální ventily, jednoduché a levné, a elektrické ventily s motorem, které umožňují přesnou automatickou regulaci.
Otázka: Jak správně zapojit třícestný ventil?
Zapojení podle schématu s označením přípojek A, B a AB, správně umístěný ventil zajišťuje optimální tok a teplotu a chrání kotel před poškozením.
Otázka: Jak často je potřeba provádět údržbu třícestného ventilu?
Údržba včetně kontroly těsnění a čištění by měla probíhat minimálně jednou ročně, ideálně před topnou sezónou.
Otázka: Jak třícestný ventil zvyšuje energetickou účinnost topení?
Správné nastavení umožňuje přesnou regulaci teploty, což zvyšuje účinnost topné soustavy až o 15 % a snižuje náklady na vytápění.
Otázka: Jaký je správný postup hydraulického zapojení třícestného ventilu v topném systému?
Ventil se instaluje mezi kotlový a topný okruh s označením přívodů podle výrobce, vždy v souladu se schématem zapojení, aby nedocházelo k protékání vody nesprávným směrem.
Otázka: Jaký vliv má třícestný ventil na ochranu kotle před nízkoteplotní korozí?
Třícestný ventil udržuje teplotu vratné vody nad 55 °C, čímž zabraňuje kondenzaci a snižuje riziko koroze kotle.
Otázka: Jak se liší termostatický třícestný ventil od elektricky ovládaného?
Termostatický ventil automaticky reguluje teplotu bez napájení, elektrický ventil ovládá servomotor na základě řídicího signálu.
Otázka: Jak často by měla být kontrolována těsnost a funkčnost třícestného ventilu?
Kontrola je doporučena jednou ročně v rámci servisní prohlídky topného systému.
Otázka: Jak správně nastavit průtok přes třícestný ventil pro optimální výkon topení?
Průtok nastavte podle doporučení výrobce, často na základě teplotního rozdílu mezi přívodem a vratnou vodou, aby bylo zajištěno stabilní vytápění.
Údržba a běžné poruchy třícestných ventilů
Údržba a běžné poruchy třícestných ventilů v topném systému jsou klíčové pro správnou funkci a dlouhou životnost zařízení. Pravidelná péče zabraňuje hlučnosti, netěsnostem a kolísání teploty, které jsou nejčastějšími problémy ovlivňujícími výkon topení.
Doporučené postupy údržby
Údržba třícestného ventilu zahrnuje pravidelnou kontrolu těsnění a čištění ventilu minimálně jednou za 12 měsíců. Pravidelné odstraňování usazenin a mazání pohyblivých částí prodlužuje životnost ventilu na 10 až 15 let a zajišťuje jeho hladký chod.
- Kontrola těsnění – ověřte, zda nedochází k netěsnostem nebo opotřebení
- Čištění ventilu – odstraňte nečistoty a usazeniny uvnitř tělesa ventilu
- Mazání pohyblivých částí – aplikujte vhodný lubrikant určený pro topné systémy
- Test funkčnosti – po údržbě ověřte plynulý pohyb ventilu a stabilitu teploty
Jak poznat špatně fungující třícestný ventil
Poruchy ventilu se projevují hlučností, netěsností nebo kolísáním teploty v topném systému. Pokud ventil nepravidelně přepíná nebo zcela zablokuje průtok, je pravděpodobné jeho poškození nebo chybné nastavení. Takový stav výrazně snižuje účinnost topení a zvyšuje energetické náklady.
Jak odstranit chyby při nastavení třícestného ventilu
Správné nastavení ventilu podle schématu zapojení třícestného ventilu je nezbytné pro optimální funkci systému. Při instalaci nebo servisu je třeba respektovat výrobní pokyny, například u třícestného ventilu ESBE zapojení ke kotli. Nesprávné zapojení může vést k nesprávnému směrování vody, což způsobuje kolísání teploty a zvýšenou hlučnost.
Tip: Zanedbaná údržba často způsobuje poruchy ventilu, které se dají odstranit jen odborným servisem. Údržba třícestného ventilu je proto nezbytná pro jeho dlouhodobý provoz.
Dopad třícestného ventilu na energetickou efektivitu systému
Správné nastavení třícestného ventilu v topném systému může zvýšit jeho energetickou účinnost až o 15 %, což vede k významnému snížení nákladů na vytápění. Účel třícestného ventilu v topení spočívá v řízení poměru mezi teplou vodou z kotle a vratnou studenou vodou, čímž optimalizuje teplotu vody vstupující do topného okruhu a minimalizuje tepelné ztráty. Princip fungování třícestného ventilu na topení je založený na směšování nebo rozdělování vody podle aktuální potřeby – část vody se vrací zpět do kotle, zatímco zbytek proudí do radiátorů nebo podlahového topení.
- Umožňuje přesné řízení průtoku a směru topné vody mezi kotlem, topným okruhem a vratným potrubím
- Stabilizuje teplotu v sekundárním okruhu na požadované hodnotě, obvykle mezi 35-55 °C u podlahového topení
- Snižuje přetápění a s tím spojené zbytečné spalování paliva, čímž zvyšuje účinnost kotle
- Podporuje rychlejší reakci topného systému na změny venkovních teplot díky plynulé regulaci průtoku
Schéma zapojení třícestného ventilu ESBE nebo obdobných modelů ke kotli výrazně ovlivňuje celkovou úsporu energie a komfort vytápění. Nesprávné hydraulické zapojení nebo chybné nastavení ventilu může způsobit kolísání teploty, zvýšení spotřeby paliva až o 10 % a nerovnoměrné vytápění místností.
Na co si dát pozor: častou chybou je instalace ventilu bez odpovídajícího hydraulického vyvážení systému, což vede k nesprávnému směšování vody a následnému přehřívání kotle nebo nedostatečnému ohřevu topných ploch. Pro správnou funkci je nezbytné zvolit ventil s odpovídajícím průtokem a kompatibilním pohonem (manuální nebo elektrický).
Pro koho se třícestný ventil hodí: zejména pro systémy s podlahovým topením, kotle na tuhá paliva a plynové kotle, kde je potřeba přesná regulace teploty vody. Naopak v jednoduchých topných systémech bez požadavku na regulaci teploty nebo v malých objektech může být použití třícestného ventilu zbytečně složité a nákladné.
Časté dotazy k třícestným ventilům
Jak funguje ventil na topení a k čemu slouží
Třícestný ventil na topení slouží k míchání nebo přesměrování vody mezi kotlem a topným okruhem podle potřeby. Princip fungování třícestného ventilu na topení spočívá v regulaci teploty výstupní vody tak, aby odpovídala požadavkům systému. Správné hydraulické zapojení a nastavení ventilu přímo ovlivňuje účinnost topení a zamezuje poruchám.
Časté dotazy k třícestným ventilům
Otázka: Jak třícestný ventil reguluje teplotu v topném systému?
Třícestný ventil míchá teplou vodu z kotle kolem 70 °C s vratnou vodou o teplotě 30-40 °C, čímž dosahuje požadované výstupní teploty, například 45 °C.
Otázka: Jak poznat špatně fungující třícestný ventil?
Kolísání teploty, hlučnost, netěsnost a nefunkční regulace signalizují problém, často kvůli zanedbané údržbě.
Otázka: Jak správně nastavit třícestný ventil?
Nastavte ventil podle požadavků topného systému, často na výstupní teplotu kolem 45 °C u podlahového topení, a pravidelně kontrolujte průtoky.
Otázka: Kdy je vhodné použít třícestný ventil v topném systému?
Používá se k regulaci teploty v sekundárním okruhu a k ochraně kotle před nízkoteplotní korozí.
Otázka: Jaká je životnost třícestného ventilu?
Při pravidelné údržbě vydrží kvalitní ventil 10-15 let.
Otázka: Jaký je rozdíl mezi směšovacím a rozdělovacím třícestným ventilem?
Směšovací ventil reguluje teplotu mícháním, rozdělovací udržuje konstantní průtok v primárním okruhu.
Otázka: Jaké jsou typy třícestných ventilů podle ovládání?
Existují manuální ventily a motorizované ventily s přesnou regulací, jejich cena se pohybuje od 2 500 do 6 000 Kč.
Otázka: Jak správně zapojit třícestný ventil?
Hydraulické zapojení podle schématu ventilu ESBE musí zajistit správný průtok mezi kotlem a topným okruhem, jinak hrozí poruchy.
Otázka: Jak často je potřeba provádět údržbu třícestného ventilu?
Kontrola těsnění a čištění by měly probíhat minimálně jednou ročně.
Otázka: Jak třícestný ventil zvyšuje energetickou účinnost topení?
Správné nastavení ventilu může zvýšit účinnost až o 15 % a snížit náklady na vytápění.
Otázka: Jaký je správný postup hydraulického zapojení třícestného ventilu v topném systému?
Ventil se instaluje mezi kotlem a topným okruhem podle schématu zapojení s označením vstupů A, B a výstupu AB.
Otázka: Jak třícestný ventil chrání kotel před nízkoteplotní korozí?
Minimalizuje návrat studené vody pod 55 °C do kotle, čímž snižuje riziko kondenzace a koroze.
Otázka: Jak se liší termostatický třícestný ventil od elektricky ovládaného?
Termostatický ventil reaguje automaticky na teplotu bez napájení, elektrický ovládá servomotor řízený řídicím systémem.
Otázka: Jak často kontrolovat těsnost a funkčnost třícestného ventilu?
Doporučuje se roční kontrola při údržbě topení.
Otázka: Jak správně nastavit průtok přes třícestný ventil pro optimální výkon topení?
Průtok se nastavuje podle výrobce, často s cílem udržet teplotu přívodu okolo 70 °C během topné sezóny.
Odborná rada: Častou chybou je nesprávné hydraulické zapojení ventilu, které vede k neefektivnímu vytápění a rychlejšímu opotřebení kotle. Tento ventil se hodí pro systémy s požadavkem na přesnou teplotní regulaci, naopak není vhodný do jednoduchých topných okruhů bez míchání.
