Jak správně zkontrolovat elektromotor multimetrem krok za krokem

Měření multimetrem je základní metodou pro ověření funkčnosti elektromotoru a jeho bezpečného provozu. Správné nastavení multimetru a přesná kontrola odporu i izolace motoru pomáhají odhalit závady dříve, než způsobí vážnější poruchu. Následující postup vás provede krok za krokem celým procesem měření.

Jak se bezpečně připravit na měření elektromotoru multimetrem

Před měřením elektromotoru multimetrem je nezbytné zajistit maximální bezpečnost a správnou přípravu. Elektromotor může pracovat s napětím až 480 V, proto vždy odpojte motor od zdroje napájení a používejte ochranné pomůcky jako izolační rukavice a ochranné brýle. Správné uzemnění elektromotoru ověřte měřením multimetrem, protože jeho absence může způsobit nebezpečné zkraty nebo poškození zařízení. Krok za krokem měření elektromotoru multimetrem tak začíná vždy bezpečnostním zajištěním a kontrolou uzemnění.

Jak správně zajistit bezpečnost před měřením elektromotoru

Před samotným měřením elektromotoru je nutné odpojit motor od napájení, které může dosahovat až 480 V. Vždy používejte ochranné pomůcky, zejména izolační rukavice a ochranné brýle, aby se minimalizovalo riziko úrazu elektrickým proudem. Správné nastavení multimetru na měření napětí nebo odporu je klíčové pro přesnou a bezpečnou diagnostiku elektromotoru. Kontrola izolace motoru patří mezi základní kroky, při které správné uzemnění snižuje riziko poruch. Bezpečnost před měřením elektromotoru je nezbytná pro ochranu vašeho zdraví i samotného zařízení.

Jak ověřit správné uzemnění elektromotoru multimetrem

Správné uzemnění elektromotoru se kontroluje multimetrickým měřením v režimu měření odporu. Multimetr by měl při měření mezi uzemněným bodem a vodiči motoru ukázat hodnotu OL (open line), což značí, že nedochází k průchodu proudu a izolace je v pořádku. Pokud multimetr vykazuje nízký odpor, může to znamenat porušení izolace nebo vadné uzemnění, což ohrožuje bezpečnost i funkčnost motoru. Pravidelná kontrola uzemnění patří k základním krokům diagnostiky elektromotoru a pomáhá odhalit potenciální závady před jejich závažným rozvinutím.

Jak nastavit multimetr pro měření elektromotoru

Pro správnou diagnostiku elektromotoru je klíčové správné nastavení multimetru, které ovlivňuje rozsah měření a tím i přesnost výsledků. Při měření odporu elektromotoru nastavte multimetr na nejvyšší dostupný rozsah v megaohmech, což zajistí přesné zjištění případných poruch izolace motoru nebo vinutí. Pro kontrolu napětí použijte symbol V – (DC napětí) nebo V~ (AC napětí), podle typu napájení motoru. Proud měřte pouze v sérii s obvodem a nikdy nepřekračujte hodnotu 10 A, aby nedošlo k poškození přístroje.

Pokud chcete vědět, jak pomocí multimetru ověřit funkčnost elektromotoru, je klíčové správně zvolit režim měření a rozsah. Nastavení multimetru proto doporučuji vždy zkontrolovat před samotným měřením, aby byla diagnostika elektromotoru co nejpřesnější a bezpečná.

Postup měření elektromotoru multimetrem pro začátečníky

Jak změřit izolaci a odpor vinutí elektromotoru

Jak změřit izolaci a odpor vinutí elektromotoru multimetrem krok za krokem

Pro správnou diagnostiku elektromotoru je nezbytné změřit izolaci vinutí a odpor vinutí pomocí kalibrovaného multimetru. Izolace vinutí by měla mít hodnotu mezi 500 až 1000 megaohmy, což potvrzuje dobrý stav izolace a minimalizuje riziko zkratů. Odpor pracovního vinutí bývá přibližně o 50 % nižší než u vinutí začínajícího, což pomáhá posoudit funkčnost motoru. Při měření je třeba vždy odpojit motor od napájení a tepelné pojistky.

1. Odpojení motoru – zajistěte, že elektromotor je úplně odpojen od zdroje napětí a zkontrolujte vypnuté jističe.
2. Kalibrace multimetru – nastavte multimetr na měření odporu a ověřte jeho správnou funkci pomocí známého odporu.
3. Měření izolace vinutí – připojte měřicí hroty multimetru na vinutí a kostru motoru; hodnota by měla být nad 500 MΩ.
4. Měření odporu vinutí – změřte odpor mezi jednotlivými fázemi vinutí; porovnejte hodnoty s výrobcem stanovenými normami.
5. Vyhodnocení výsledků – nízká hodnota izolace signalizuje poškozenou izolaci, vysoký odpor vinutí může znamenat přerušené nebo spálené vinutí.

Tip: Při měření odporu elektromotoru věnujte pozornost tepelným pojistkám, které mohou ovlivnit výsledky měření a způsobit falešné chyby v diagnostice.

Jak proměřit jednotlivé části motoru multimetrem

Při měření elektromotoru multimetrem je nezbytné nastavit přístroj na měření odporu v rozsahu ohmů (Ω), ideálně s možností měřit hodnoty až do megaohmů pro kontrolu izolace. Multimetr umožňuje diagnostiku klíčových částí motoru, zejména lamel kolektoru, armatury a tepelné pojistky.

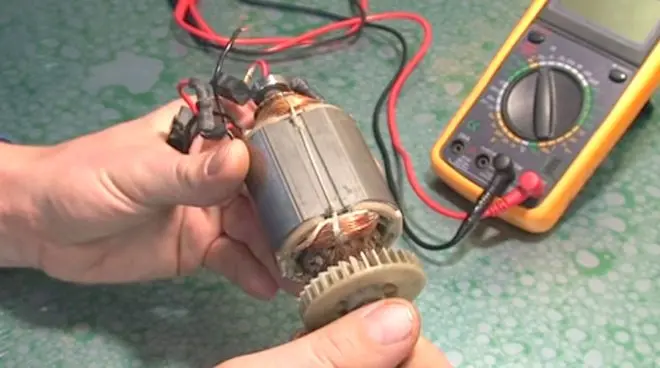

Odpor lamel kolektoru u kolektorových motorů by měl být vyrovnaný, tedy hodnoty odporu mezi jednotlivými lamelami by měly být v rozmezí maximálně několika desetin ohmu od sebe. Výrazné odchylky signalizují poškození lamel nebo nesprávný kontakt. Odpor mezi tělem armatury a kolektorem musí být velmi vysoký, ideálně nekonečný (OL na multimetru), což potvrzuje správnou izolaci a absenci zkratu. Tepelná pojistka motoru vykazuje nízký odpor, obvykle v řádu jednotek ohmů, protože při správné funkci je v sepnutém stavu a slouží k přerušení obvodu při přehřátí.

• Nastavte multimetr na měření odporu v rozsahu 200 Ω nebo vyšším podle typu přístroje
• Změřte odpor mezi jednotlivými lamelami kolektoru – hodnoty by měly být vyrovnané s rozdíly do 0,1 Ω
• Zkontrolujte odpor mezi armaturou a kolektorem – hodnota by měla být OL (nekonečno), jinak hrozí zkrat
• Ověřte tepelnou pojistku motoru – funkční pojistka vykazuje odpor blízký 0 Ω (zkrat)

Tip: Zkrat v kolektorových motorech nelze spolehlivě zjistit běžným multimetrem, k tomu jsou určeny specializované diagnostické přístroje. Častou chybou je nesprávná interpretace měření odporu lamel, která může vést k omylu v hodnocení stavu motoru.

Jak ověřit stav elektromotoru multimetrem

Pro komplexní diagnostiku elektromotoru je vhodné měření odporu doplnit kontrolou izolace vinutí a případným měřením napětí motoru. Izolační odpor by měl dosahovat hodnot minimálně 500 megaohmů, což svědčí o kvalitní izolaci a bezpečném provozu. Měření napětí pomáhá ověřit správné napájení motoru a funkčnost elektrických obvodů.

• Izolační odpor měřte mezi jednotlivými fázemi a kovovým krytem motoru, multimetr nastavte na maximální rozsah odporu (megaohmy)
• Měřte napětí na svorkách motoru v režimu střídavého napětí (AC), rozsah nastavte podle jmenovitého napětí motoru (např. 600 V pro 400 V motor)
• Při měření napětí vždy dodržujte bezpečnostní opatření a motor musí být připojen k síti

Tip: Kontrola izolace a napětí je vhodná pro všechny typy elektromotorů, ale měření odporu lamel kolektoru se hodí pouze u kolektorových motorů. Asynchronní motory vyžadují především kontrolu izolace a odporu vinutí.

Podrobný krok za krokem návod měření elektromotoru

Pro správnou diagnostiku elektromotoru je nezbytné dodržet systematický postup měření multimetrem, který zahrnuje několik základních kroků od přípravy až po kontrolu izolačního odporu. Níže najdete podrobný návod, jak správně změřit elektromotor multimetrem krok za krokem.

Příprava a kontrola uzemnění

Bezpečnost při měření elektromotoru začíná odpojením motoru od napájení a kontrolou uzemnění. Multimetr nastavte na režim měření odporu a proveďte měření mezi tělem motoru a zemí. Hodnota OL (otevřený obvod) znamená správné uzemnění bez zkratů. Tato kontrola pomáhá odhalit případné poruchy izolace a zajišťuje bezpečnost během dalších měření.

Měření odporu vinutí

Pro diagnostiku elektromotoru je klíčové změřit odpor vinutí mezi jednotlivými fázemi. Nastavte multimetr na měření odporu a porovnejte hodnoty mezi fázemi. Odpor by měl být přibližně o 50 % nižší než u nového vinutí, což indikuje stav motoru. U třífázových motorů se běžné hodnoty liší v závislosti na konstrukci, ale výrazné odchylky signalizují poruchu vinutí.

Měření izolačního odporu

Izolační odpor motoru měřte na odpojeném elektromotoru pomocí speciálního izolačního měřiče nebo multimetr s funkcí měření vysokého odporu. Doporučený izolační odpor se pohybuje mezi 500 až 1000 megaohmy u třífázových motorů. Nižší hodnoty mohou indikovat poškození izolace vinutí, což vede k riziku zkratu nebo selhání motoru. Tepelná pojistka motoru by měla být také zkontrolována, protože její selhání ovlivňuje bezpečnost provozu.

1. Odpojte elektromotor – zajistěte bezpečnost a úplné odpojení od zdroje napětí
2. Zkontrolujte uzemnění – použijte multimetr na měření odporu mezi kostrou motoru a zemí
3. Proměřte odpor vinutí – nastavte multimetr na měření odporu a porovnejte hodnoty mezi fázemi
4. Změřte izolační odpor – použijte specializovaný měřič nebo multimetr s vysokou citlivostí na odpor
5. Vyhodnoťte výsledky – porovnejte naměřené hodnoty s doporučenými normami pro daný typ motoru

Tip: Při kontrole elektromotoru multimetrem je častou chybou nesprávné nastavení měřicího rozsahu, což vede k nepřesným výsledkům. Proto vždy věnujte pozornost kalibraci multimetru před měřením.

Tento postup měření elektromotoru multimetrem pro začátečníky umožní přesnou diagnostiku a pomůže včas odhalit vady vinutí či izolace, což je klíčové pro dlouhodobý a bezpečný provoz zařízení.

Jak interpretovat naměřené hodnoty a diagnostikovat poruchy

Při měření multimetrem je klíčové správně interpretovat hodnoty odporu vinutí a izolačního odporu, aby bylo možné diagnostikovat poruchy elektromotoru. Nízký izolační odpor nebo abnormální hodnoty odporu vinutí obvykle signalizují poškození motoru.

Význam izolace a odporu vinutí

Izolační odpor chrání motor před průchodem proudu na kostru a jeho nízká hodnota pod 500 MΩ indikuje riziko zkratu. Odpor vinutí, který by měl být v normálním rozmezí, slouží k hodnocení stavu vinutí – odpor vyšší o více než 50 % oproti standardu značí opotřebení nebo poškození. Správné nastavení multimetru a dodržení bezpečnostních postupů při měření odporu elektromotoru pomáhá předejít chybám v diagnostice.

• Izolační odpor pod 500 MΩ představuje zvýšené riziko poruchy motoru
• Zvýšený odpor vinutí ukazuje na možná poškození nebo přehřátí
• Správné měření multimetrem zahrnuje kalibraci a volbu vhodného rozsahu

Tip: Při kontrole izolace motoru vždy počkejte, až motor vychladne; tepelná pojistka motoru může ovlivnit hodnoty měření.

Jak poznat spálený elektromotor

Spálený elektromotor lze rozpoznat podle velmi nízkého izolačního odporu, často pod 100 MΩ, a zároveň nízkého odporu vinutí, což signalizuje zkrat. Taková porucha se projeví i při kontrole rotoru a statoru elektromotoru, kdy multimetr ukáže průchodnost tam, kde by měla být izolace. Diagnostika elektromotoru tímto způsobem pomáhá rychle odhalit vážné závady.

• Zkrat mezi vinutími nebo na kostru způsobuje extrémně nízký odpor
• Nízký odpor izolace znamená narušenou ochranu proti průrazu
• Při podezření na spálený motor měření opakujte po několika minutách chlazení

Tip: Jak proměřit elektromotor multimetrem přesně a bezpečně? Použijte vhodný rozsah měření a nepřekračujte doporučené napětí pro kontrolu izolace.

Jak provést kontrolu tepelné ochrany a pojistek

Tepelná pojistka je klíčovou součástí ochrany elektromotoru proti přehřátí, proto je její pravidelná kontrola zásadní pro bezpečnost a spolehlivost zařízení. Tepelná pojistka motoru se nachází pod izolací vinutí a při správné funkci vykazuje nízký odpor, což znamená průchodnost elektrického obvodu. Pokud multimetr při měření odporu ukáže hodnotu blízkou nule, pojistka je funkční. Naopak vysoký nebo nekonečný odpor signalizuje přerušený obvod a selhání pojistky, což může vést k přehřátí a poškození motoru.

Teplotní limit tepelných pojistek se běžně pohybuje mezi 90 °C a 150 °C, podle typu a výrobce motoru. Tyto limity určují, při jaké teplotě se pojistka aktivuje a obvod přeruší. Při diagnostice elektromotoru je proto nutné znát specifikace tepelné pojistky a dbát na správné nastavení multimetru pro měření odporu elektromotoru.

Pro správné a bezpečné měření odporu vinutí elektromotoru multimetrem doporučuji dodržovat tyto zásady:

• Vypněte napájení a odpojte motor od zdroje.
• Nastavte multimetr na měření odporu (ohmmetr).
• Odstraňte kryt izolace, abyste měli přístup k tepelné pojistce.
• Přiložte měřicí sondy multimetru přes kontakty pojistky.
• Odečtěte hodnotu odporu a porovnejte ji s normou nízkého odporu (většinou pod 1 ohm).
• Pokud odpor přesahuje normální hodnotu, pojistku vyměňte.

Tip: Častou chybou je měřit tepelnou pojistku bez odpojení motoru od napětí, což může vést k poškození multimetru nebo úrazu elektrickým proudem. Kontrola izolace motoru a tepelných pojistek patří k základním postupům diagnostiky elektromotoru.

Jak udržovat a kalibrovat multimetr pro přesná měření

Správná údržba a pravidelná kalibrace multimetru jsou klíčové pro přesné měření multimetrem, zejména při diagnostice elektromotoru. Bez pečlivé péče může dojít k nepřesnostem v měření odporu elektromotoru nebo kontrole izolace motoru, což ztíží spolehlivou diagnostiku elektromotoru a vyhodnocení stavu tepelných pojistek motoru.

Údržba multimetru zahrnuje pravidelnou výměnu baterií, obvykle jednou za 6 až 12 měsíců, podle intenzity používání. Sondy udržujte čisté a bez mechanického poškození, aby nedocházelo k chybným kontaktům. Kabely pravidelně kontrolujte, zda nejsou prasklé nebo odizolované.

Kalibrace zvyšuje přesnost měření a měla by se provádět minimálně jednou ročně v autorizovaném servisu nebo za pomoci referenčních měřicích hodnot. Dodržování těchto zásad prodlouží životnost multimetru a zajistí spolehlivé výsledky při každém použití.

• Vyměňte baterie dle potřeby, abyste zabránili poklesu napětí
• Čistěte sondy měkkým hadříkem bez abrazivních prostředků
• Kontrolujte kabely na viditelné poškození před každým měřením
• Kalibrujte multimetr alespoň jednou za rok pro přesné nastavení

Jak správně používat multimetr při kontrole elektromotoru

Správné nastavení multimetru a pravidelná údržba jsou základem pro přesné a bezpečné měření elektromotoru.

Časté dotazy k měření elektromotoru multimetrem

Otázka: Jak změřit motor multimetrem?

Odpojte elektromotor od napájení, nastavte multimetr na měření odporu (ohmy), změřte odpor vinutí a izolace. Výsledky porovnejte s technickými normami výrobce, aby byla zajištěna správná funkčnost.

Otázka: Jak zjistit spálený elektromotor?

Spálený elektromotor vykazuje izolační odpor nižší než 500 MΩ a výrazně snížený nebo zkratovaný odpor vinutí, což signalizuje poruchu izolace nebo vinutí.

Otázka: Jak správně měřit multimetrem?

Použijte správný rozsah měření odporu nebo napětí, správně připojte měřicí sondy a vždy odpojte elektromotor od napájení, aby nedošlo k úrazu elektrickým proudem.

Otázka: Jak proměřit elektromotor?

Postup měření elektromotoru multimetrem krok za krokem začíná odpojením motoru, kontrolou uzemnění, měřením odporu vinutí, následně izolace a kontrolou tepelné pojistky.

Otázka: Jak zjistit poruchu vinutí elektromotoru multimetrem?

Porucha vinutí se pozná, pokud je odpor vinutí vyšší nebo nižší o více než 50 % oproti specifikaci nového vinutí, což indikuje přerušené nebo zkratované vodiče.

Otázka: Jak nastavit multimetr pro měření proudu?

Přepněte multimetr na proudový rozsah do 10 A a zapojte ho sériově do obvodu elektromotoru, aby bylo možné bezpečně změřit proudový odběr.

Otázka: Jak kontrolovat tepelnou pojistku motoru?

Měření tepelných pojistek probíhá kontrolou jejich odporu; funkční pojistka má odpor blízký nule, běžné teplotní limity jsou mezi 90 a 150 °C.

Otázka: Co znamená hodnota OL na multimetru?

Hodnota OL znamená, že odpor je mimo rozsah měření a při kontrole uzemnění svědčí o správné izolaci a absenci zkratu vůči kostře motoru.

Otázka: Jak často kalibrovat multimetr?

Doporučuje se kalibrace multimetru jednou za 12 měsíců ve specializovaném servisu nebo dle výrobce, aby byla zajištěna přesnost měření.

Otázka: Lze multimetrem zjistit zkrat v kolektorovém motoru?

Zkrat v kolektorovém motoru nelze spolehlivě diagnostikovat běžným multimetrem; k tomu jsou potřeba speciální diagnostické přístroje.

Otázka: Jak změřit izolaci a odpor vinutí elektromotoru multimetrem?

Nastavte multimetr na měření odporu a měřte mezi vinutími a kostrou motoru; hodnota vyšší než 1 MΩ potvrzuje neporušenou izolaci vinutí.

Otázka: Jak správně nastavit multimetr pro měření proudu u elektromotoru?

Přepněte multimetr do režimu měření proudu (A) s rozshem do 10 A a pečlivě zapojte měřící vodiče do série s elektromotorem, aby nedošlo k poškození přístroje.
