Oprava oběhového čerpadla topení svépomocí a řešení poruch

Zaseknuté oběhové čerpadlo Grundfos nebo hlučný chod jednotky Wilo často vyřešíte vlastními silami bez nutnosti volat servisního technika. Tento průvodce vám pomůže identifikovat příčinu hučení, správně zkontrolovat umístění oběhového čerpadla na topení a provést základní servisní úkony pro obnovení správného průtoku vody.

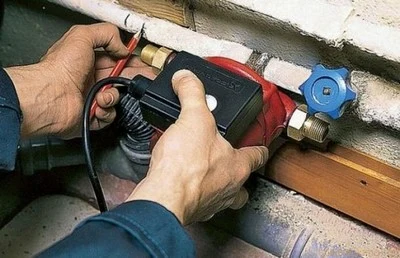

Jak správně demontovat a zajistit oběhové čerpadlo topení před opravou

Pro úspěšnou demontáž a následnou opravu oběhového čerpadla topení svépomocí musíte nejdříve bezpečně odpojit elektrický proud a uzavřít přívod vody. Následující postup vám umožní provést servisní úkony bez rizika úrazu elektrickým proudem či vytopení kotelny.

Bezpečnostní opatření před demontáží čerpadla

Základem je vždy úplné vypnutí napájení, a to buď vytažením ze zásuvky, nebo vypnutím příslušného jističe v rozvaděči. Pokud oběhové čerpadlo nefunguje, nikdy nezasahujte do svorkovnice pod napětím. Motor čerpadla bývá po provozu velmi horký, proto vyčkejte minimálně 10 minut, než začnete s jakoukoli manipulací. Toto opatření chrání nejen vaše zdraví před popálením, ale zabraňuje i nechtěnému poškození elektroniky při náhlém kontaktu s chladnější okolní vodou. Při práci vždy mějte připravenou nádobu na zachycení zbytkové kapaliny, která vyteče po uvolnění převlečných matic.

Demontáž čerpadla a použití obtokového potrubí

Při opravě čerpadla topení svépomocí postupujte metodicky, abyste předešli poškození závitů nebo těsnění. Pokud disponujete obtokovým potrubím, uzavřete ventily na přívodu a odvodu k čerpadlu a otevřete ventil obtoku, čímž udržíte cirkulaci vody v systému během opravy.

1. Uzavření ventilů – uzavřete kulové ventily před a za čerpadlem pro zamezení úniku topné vody.
2. Vypuštění tlaku – mírně povolte převlečné matice a nechte vytéct zbytkovou vodu do připravené nádoby.
3. Demontáž těla – odšroubujte upevňovací šrouby M6 a M8, které drží motorovou část v tělese čerpadla.
4. Vyjmutí motoru – opatrně vysuňte motor z litinového pouzdra, přičemž dejte pozor na stav těsnicího O-kroužku.

Odborná rada: Pokud narazíte na zaseknuté oběhové čerpadlo Grundfos nebo Wilo, po demontáži motoru zkontrolujte volnost pohybu oběžného kola ručně. Častá chyba: při zpětné montáži nepoužijete nové těsnění, což vede k netěsnostem systému. Tento postup je vhodný pro zkušené kutily; pokud si nejste jisti, raději vyhledejte servisního technika.

Typy oběhových čerpadel a materiály použitých komponentů

Pro úspěšnou opravu oběhového čerpadla topení musíte nejprve rozpoznat konstrukční typ zařízení. Čerpadla se dělí na mokré a suché modely, přičemž každý vyžaduje odlišný přístup při údržbě. Mokré čerpadlo má rotor motoru přímo ponořený v čerpané kapalině, která jej zároveň chladí a maže. Suché čerpadlo naproti tomu obsahuje motor v samostatném bloku odděleném spojkou, což zvyšuje nároky na těsnění hřídele.

Při diagnostice, proč oběhové čerpadlo topení nefunguje, je zásadní materiál komponentů:

• Těleso čerpadla: Bývá odlito z nerezové oceli, hliníku nebo odolných slitin, které odolávají tlaku 1,0 až 2,5 bar.
• Oběžné kolo: Standardně se vyrábí z technického polymeru, který zajišťuje vysokou odolnost proti abrazi a korozi.

Odborná rada: Častá chyba při opravě svépomocí spočívá v nadměrném dotažení šroubů tělesa. Šrouby velikosti M6 nebo M8 dotahujte momentem 10-15 Nm, aby nedošlo k deformaci těsnění a následným netěsnostem.

Na co si dát pozor: U modelů, jako je oběhové čerpadlo Grundfos, poruchy často souvisejí s oxidací vnitřních částí po dlouhé odstávce, zatímco u starších typů může být zaseknuté oběhové čerpadlo způsobeno usazeninami vodního kamene. Oprava oběhového čerpadla Wilo nebo Grundfos vyžaduje znalost materiálového složení, neboť polymerové oběžné kolo je při neopatrném zacházení křehčí než kovové komponenty. Pokud řešíte hučení oběhového čerpadla, zaměřte se na čistotu oběžného kola a stav ložisek, která u mokrých čerpadel podléhají opotřebení nejčastěji.

Toto rozlišení je zásadní pro výběr aplikace: mokrá čerpadla se díky tichému chodu a samomazání hodí pro běžné domácí topné okruhy, zatímco suchá čerpadla jsou díky vyššímu výkonu a oddělenému motoru určena pro rozsáhlé průmyslové systémy. Pokud čerpadlo vykazuje vibrace, vždy zkontrolujte, zda není opotřebené ložisko, které je nutné vyměnit za typ odpovídající specifikaci výrobce, například SKF 6202 nebo 6203.

Nejčastější poruchy oběhových čerpadel a jejich svépomocné řešení

Nejčastější poruchy oběhových čerpadel topení a jejich řešení zahrnují především mechanické blokace, usazeniny a vlivy vzduchu v systému. Pokud vaše oběhové čerpadlo nefunguje, zaměřte se na tyto kroky, které vám pomohou opravit oběhové čerpadlo topení svépomocí bez nutnosti okamžité výměny celého zařízení.

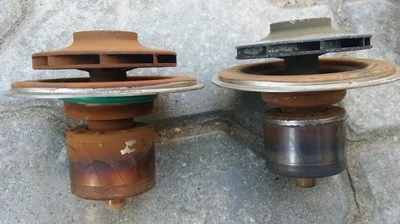

Čištění ucpaného oběžného kola

Ucpání oběžného kola nečistotami je častou příčinou, proč čerpadlo nečerpá vodu správně. Po demontáži krytu oběžné kolo důkladně očistěte jemným kartáčem pod tekoucí vodou o teplotě do 40 °C, čímž odstraníte veškeré nánosy nečistot. Pokud se v komoře nachází vodní kámen, aplikujte roztok octové esence a vody v poměru 1:1 a nechte působit 24 hodin, následně mechanicky dočistěte.

• Používejte pouze měkké nylonové kartáče.
• Nikdy nepoužívejte drátěné kartáče, které mohou poškodit polymerový povrch oběžného kola.
• Před zpětnou montáží ověřte volný chod rotoru ručním protočením.

Výměna a mazání ložisek

Opotřebená ložiska způsobují vibrace a hučení oběhového čerpadla, což signalizuje blížící se konec životnosti součástky. Při opravě oběhového čerpadla Wilo nebo při řešení, když zaseknuté oběhové čerpadlo Grundfos vykazuje nadměrný hluk, vyměňte ložiska za originální náhradní díly, například typ SKF 6202 nebo 6203. Pro zajištění hladkého chodu aplikujte mazivo na bázi lithia nebo speciální olej s tepelnou odolností do 120 °C.

Odstranění oxidace hřídele a vzduchové bubliny

Oxidace hřídele vzniká po dlouhých odstávkách a řeší se ručním otočením rotoru pomocí šroubováku po demontáži středové zátky a vypuštění vody. Vzduch v topném okruhu často způsobuje poruchy cirkulace a charakteristické bublání, které vyžaduje důkladné odvzdušnění celého systému.

Odborná rada: Častou chybou je nedostatečné odvzdušnění po montáži, které vede k chodu čerpadla naprázdno a jeho následnému přehřátí. Tento postup opravy se hodí pro technicky zdatné kutily se základním vybavením, ale není vhodný pro osoby bez zkušeností s prací pod tlakem v topných systémech.

Tip: Před zahájením jakékoliv opravy vždy vypněte napájení a vyčkejte minimálně 10 minut, než motor čerpadla vychladne. Pro zajištění dlouhé životnosti doporučuji instalovat před vstup do čerpadla filtr nečistot s velikostí ok 0,5 mm.

Mazání ložisek a ochrana čerpadla během provozu a odstávky

Pravidelná údržba oběhového čerpadla výrazně prodlužuje jeho životnost a předchází situacím, kdy oběhové čerpadlo nefunguje kvůli zanesení nečistotami. Pro správné mazání ložisek používejte výhradně mazivo na bázi lithia nebo speciální olej odolný teplotám do 120 °C, který zajistí hladký chod hřídele. Častá chyba spočívá v použití nevhodných vazelín, které při provozní teplotě degradují a způsobují zadření. Při delší letní odstávce naneste konzervační mazivo na těsnění a vnitřní stěny potrubí, čímž předejdete korozi.

Ochrana systému a prevence poruch

• Instalujte filtry nečistot s oky o velikosti 0,5 mm přímo před čerpadlo, aby se předešlo mechanickému poškození oběžného kola.
• Před uvedením do provozu po odstávce vždy zkontrolujte, jak správně odvzdušnit oběhové čerpadlo topení, aby v systému nezůstaly vzduchové kapsy.
• Kontrolujte správné umístění oběhového čerpadla na topení, které musí být v horizontální poloze pro správné mazání ložisek.

Tato opatření jsou ideální pro uživatele, kteří chtějí předejít jevům, jako je hučení oběhového čerpadla nebo nečekané poruchy čerpadla Wilo. Ochrana pomocí filtrů se nehodí pro systémy s vysokým obsahem kalu bez předchozího proplachu, kde by docházelo k okamžitému ucpání sítka. Odborná rada: Pokud čerpadlo vydává nepravidelné zvuky, zkontrolujte nejdříve čistotu filtru, než začnete řešit složitější opravu oběhového čerpadla topení.

Provozní parametry, testování a bezpečnost při opravách

Při řešení dotazu, jak opravit oběhové čerpadlo topení svépomocí, musíte vždy dodržet přísná bezpečnostní opatření při opravě, zejména odpojení od elektrické sítě. Provozní teplota vody v otopné soustavě nesmí překročit 90 °C, aby nedošlo k poškození těsnění či motoru. Běžný tlak v topném systému se standardně pohybuje v rozmezí 1,0 až 2,5 bar. Pokud oběhové čerpadlo nefunguje, po opětovné montáži vždy proveďte kontrolu těsnosti.

1. Odvzdušnění systému – po instalaci otevřete odvzdušňovací ventil pro odstranění vzduchových kapes.
2. Tlaková zkouška – provádějte při tlaku 1,5 bar a teplotě 70 °C po dobu 15 minut.
3. Kontrola chodu – sledujte, zda se neobjevuje hučení oběhového čerpadla, které značí mechanické nečistoty.

Odborná rada: Častá chyba při opravě oběhového čerpadla Wilo nebo Grundfos spočívá v nerovnoměrném utažení přírubových šroubů, což vede k únikům vody. Tento postup se hodí pro zkušené kutily, ale pro uživatele bez základních instalatérských znalostí je vhodnější přenechat zásah odbornému servisu.

Diagnostika elektromotoru a elektrické části čerpadla

Pokud oběhové čerpadlo nefunguje, zaměřte se nejprve na diagnostiku elektromotoru a elektrické zapojení. Před zahájením prací vždy vypněte přívod elektrického proudu a zajistěte, aby nebyla čerpadlo pod napětím. Při diagnostice, která tvoří zásadní postup při opravě oběhového čerpadla topení krok za krokem, využijete multimetr pro kontrolu integrity vinutí a napájecích cest.

1. Odpojení napájení – vždy zajistěte, aby bylo oběhové čerpadlo fyzicky odpojeno od elektrické sítě a vyčkejte 10 minut na ochlazení motoru.
2. Kontrola svorkovnice – prověřte, zda jsou kabely v elektrickém zapojení pevně dotaženy a nevykazují známky tepelné degradace či spálení izolace.
3. Měření odporu vinutí – multimetrem nastavte rozsah pro měření odporu a změřte hodnoty mezi jednotlivými fázemi, které by se měly pohybovat v rozmezí 10 až 50 Ω.
4. Ověření pojistky – zkontrolujte, zda není v napájecím okruhu přerušená pojistka, což často řeší potíže u modelů Wilo a Grundfos, kde oběhové čerpadlo nefunguje kvůli výpadku jištění.

Odborná rada: Pokud naměříte nulový odpor nebo hodnotu mimo uvedený rozsah 10 až 50 Ω, vinutí elektromotoru je pravděpodobně poškozené a vyžaduje odborný servis nebo výměnu celého motorového bloku. Častá chyba při opravě oběhového čerpadla topení svépomocí spočívá v podcenění kondenzace vlhkosti uvnitř svorkovnice, která způsobuje oxidaci kontaktů a následné zkraty. Tato diagnostika je vhodná pro technicky zdatné uživatele se základní znalostí práce s elektrickým zařízením, nikoliv pro osoby bez elektrotechnické kvalifikace, u kterých hrozí riziko úrazu elektrickým proudem.

Prevence poruch a pravidelná údržba pro prodloužení životnosti

Pravidelná údržba oběhového čerpadla výrazně snižuje riziko, že oběhové čerpadlo nefunguje v době, kdy jej nejvíce potřebujete. Základem je měsíční spuštění čerpadla na 15 až 20 minut, a to i mimo topnou sezónu, což zabrání vzniku usazenin a předejde stavu, kdy je oběhové čerpadlo Grundfos zaseknuté. Během chodu provádějte vizuální kontrolu těsnění a sledujte případné hučení oběhového čerpadla, které často značí opotřebení ložisek.

Tipy pro údržbu a prevenci poruch

• Kontrolujte povrchovou teplotu motoru rukou, přehřívání signalizuje blížící se poruchy oběhového čerpadla topení.
• Před zahájením topné sezóny ověřte těsnost všech spojů, abyste předešli únikům vody.
• Ujistěte se, že umístění oběhového čerpadla na topení umožňuje snadný přístup pro servisní zásahy.

Odborná rada: Pokud provádíte servisní úkony jako opravu oběhového čerpadla Wilo nebo Grundfos, vždy nejprve odpojte přívod elektrické energie. Častá chyba je podcenění odvzdušnění systému, které vede k chodu čerpadla na sucho a následnému zadření. Tato prevence se hodí pro majitele rodinných domů s vlastním kotlem, zatímco pro systémy s velmi starou a zanesenou otopnou vodou doporučuji instalaci magnetického filtru, který chrání vnitřní komponenty před nečistotami.

Životnost čerpadla a výměna náhradních dílů

Průměrná životnost čerpadla se pohybuje v rozmezí 5 až 10 let v závislosti na kvalitě vody a vytížení systému. Pokud oběhové čerpadlo nefunguje správně nebo slyšíte hučení oběhového čerpadla, často postačí výměna opotřebených komponent. Pro opravu oběhového čerpadla topení svépomocí vždy vybírejte kvalitní náhradní díly, jako jsou ložiska SKF 6202 nebo 6203. Při práci na modelech jako je oběhové čerpadlo Grundfos poruchy často souvisejí s opotřebením těsnění, jehož výměna je klíčová pro těsnost systému.

Postup při výměně ložisek a těsnění

1. Uzavření ventilů – zastavte přívod vody před a za čerpadlem, abyste předešli vytopení kotelny.
2. Demontáž krytu – odšroubujte hlavu čerpadla od tělesa pomocí imbusového klíče.
3. Vyjmutí rotoru – opatrně vytáhněte rotorovou část a vyjměte stará ložiska SKF 6202/6203.
4. Očištění ploch – očistěte dosedací plochy od nečistot a usazenin vodního kamene.
5. Instalace těsnění – nasaďte nové těsnění, které zajistí správnou funkci po opravě oběhového čerpadla Wilo nebo Grundfos.

Odborná rada: Častá chyba při opravě čerpadla topení svépomocí je použití nekvalitních náhrad a špatné dotažení šroubů, které vede k netěsnostem. Tento postup se hodí pro technicky zdatné uživatele, zatímco pro majitele s minimální zkušeností v instalatérství je bezpečnější odborný servis.

Jak správně odvzdušnit oběhové čerpadlo topení a eliminovat vzduchové zátky

Odvzdušnění systému je prvním krokem, pokud oběhové čerpadlo nefunguje správně nebo slyšíte hučení oběhového čerpadla. Vzduchové bubliny v topném okruhu znemožňují plynulou cirkulaci a mohou vést k přehřívání motoru. Správné odvzdušnění odstraňuje vzduchové bubliny a obnovuje efektivní chod systému.

1. Vypnutí napájení – před zahájením práce vždy odpojte čerpadlo od elektrické sítě.
2. Povolení středového šroubu – použijte vhodný šroubovák a opatrně uvolněte centrální šroub na krytu čerpadla.
3. Vypuštění vzduchu – počkejte, až místo vody začne vytékat souvislý proud kapaliny bez bublin.
4. Utažení šroubu – po odvzdušnění šroub pevně dotáhněte a systém opět zapněte.

Odborná rada: Pokud po odvzdušnění čerpadlo stále nefunguje, může být zaseknuté oběhové čerpadlo Grundfos nebo máte jinou závadu. Problém se hodí řešit svépomocí pouze při základní údržbě, u složitějších poruch jako je oprava oběhového čerpadla Wilo s poškozenou elektronikou vždy kontaktujte servis. Častá chyba: neodborná manipulace s těsněním vede k netěsnostem, proto při povolování šroubů postupujte s citem. Správné umístění oběhového čerpadla na topení v nejnižším bodě okruhu navíc výrazně snižuje riziko hromadění vzduchu v budoucnu.

Časté dotazy

Jak poznám, že oběhové čerpadlo topení nefunguje správně?

Čerpadlo může vydávat hučení, vibrovat, topení špatně cirkuluje, nebo čerpadlo neběží při náběhu systému.

Jak odblokovat zaseknuté oběhové čerpadlo topení?

Odblokování provádějte čištěním oběžného kola jemným kartáčem a ručním otočením rotoru po demontáži.

Jak často by se mělo oběhové čerpadlo spouštět pro prevenci poruch?

Minimálně jednou měsíčně po dobu 15-20 minut, aby nedošlo k oxidaci hřídele.

Jak dlouho obvykle vydrží oběhové čerpadlo topení?

Životnost se pohybuje mezi 5 až 10 lety v závislosti na kvalitě vody a provozních podmínkách.

Jak správně odvzdušnit oběhové čerpadlo topení?

Vypněte čerpadlo, otevřete odvzdušňovací ventil, nechte uniknout vzduch, uzavřete ventil a čerpadlo opět zapněte.

Co dělat, když čerpadlo hučí nebo vibruje?

Zkontrolujte ložiska a případně je vyměňte, protože opotřebená ložiska způsobují vibrace a hlučnost.

Jaké mazivo je vhodné pro mazání ložisek oběhového čerpadla?

Doporučuje se mazivo na bázi lithia nebo speciální olej vhodný pro teploty do 120 °C.

Jak zjistím, zda je elektromotor čerpadla v pořádku?

Změřte odpor vinutí multimetrem, hodnoty by měly být mezi 10-50 Ω; také zkontrolujte pojistku a elektrické zapojení.

Jaké jsou běžné příčiny poruch oběhových čerpadel?

Ucpání oběžného kola, oxidace hřídele, vodní kámen, vzduch v okruhu, opotřebená ložiska a problémy s elektromotorem.

Co dělat s vadným čerpadlem, které nelze opravit?

Doporučuje se ekologická likvidace starého čerpadla a nákup nového, protože některé náhradní díly jsou obtížně dostupné.

Jak správně demontovat oběhové čerpadlo topení před opravou?

Před demontáží uzavřete hlavní přívod vody, vypněte napájení čerpadla a odpojte elektrické kabely, poté uvolněte šrouby držící čerpadlo na potrubí.

Jak často je potřeba mazat ložiska oběhového čerpadla topení?

Mazání ložisek by mělo probíhat přibližně každých 12 měsíců, pokud to výrobce doporučuje, aby se předešlo předčasnému opotřebení a poruchám.
