Volba správného způsobu připojení topných radiátorů ovlivňuje efektivitu vytápění i spotřebu energie. Různá schémata zapojení radiátorů umožňují optimalizaci tepelného výkonu a hydraulickou bilanci topení v celém systému. Porozumění typům připojení a jejich montáži je nezbytné pro spolehlivý a úsporný provoz topení.
Hlavní poznatky
- Existují dva základní typy topných systémů: jednopotrubní a dvoutrubkový, přičemž dvoutrubkový umožňuje lepší regulaci teploty.
- Diagonální boční připojení radiátorů je nejúčinnější a snižuje ztráty tepla pouze o 2 % oproti ideálu.
- Spodní připojení radiátorů má tepelnou ztrátu 12-14 % a vyžaduje nucenou cirkulaci vody.
- Standardní vzdálenosti pro instalaci radiátorů jsou 8-12 cm od podlahy a 10-12 cm od parapetu okna.
- Připojovací rozteč potrubí u moderních radiátorů je často 50 mm, což umožňuje estetické a funkční připojení i elektrických topných těles.
Základní typy topných systémů a jejich vliv na připojení radiátorů
Jednopotrubní topné systémy a jejich charakteristika
Jednopotrubní topný systém spojuje radiátory do série na jedné větvi, kde voda protéká postupně všemi tělesy. Tento způsob připojení radiátorů je jednodušší na instalaci a vyžaduje méně potrubí, ale průtok vody klesá směrem k poslednímu radiátoru, což způsobuje rozdílnou teplotu chladicí kapaliny a nerovnoměrné vytápění. Regulace teploty je omezená, protože uzavření nebo nastavení jednoho radiátoru ovlivní průtok a teplotu u všech dalších v řadě. Tento systém se používá převážně v menších objektech s nižšími nároky na hydraulickou bilanci a individuální regulaci.
Dvoutrubkové topné systémy s paralelním připojením
Dvoutrubkový systém využívá dvě potrubí – přívodní a vratné – a připojuje radiátory paralelně. Každý radiátor tak přijímá teplou vodu přímo z přívodního potrubí a vrací ji samostatně do vratného. Tento způsob připojení radiátorů zajišťuje stejnou teplotu chladicí kapaliny u všech těles a umožňuje přesnou regulaci pomocí termostatických ventilů na každém radiátoru. Dvoutrubkové zapojení podporuje optimální hydraulickou bilanci topení a minimalizuje tepelnou ztrátu radiátoru. Montáž topných těles je složitější a vyžaduje téměř dvojnásobný počet trubek oproti jednopotrubnímu systému, ale výsledkem je vyšší komfort a efektivita vytápění.
Jaké jsou hlavní rozdíly mezi jednopotrubním a dvoutrubkovým topným systémem?
Hlavní rozdíl spočívá v průtoku vody a možnosti regulace teploty. Jednopotrubní systém má postupný průtok, což omezuje individuální nastavení a způsobuje nerovnoměrné ohřívání radiátorů, zejména u vzdálenějších těles. Dvoutrubkový systém umožňuje paralelní přívod a návrat vody, což zajišťuje rovnoměrnou teplotu a umožňuje nezávislé nastavení každého radiátoru. Z hlediska efektivity a komfortu je dvoutrubkový systém vhodnější pro větší nebo vícezónové topné soustavy. Správné hydraulické vyvážení v dvoutrubkovém systému minimalizuje tepelnou ztrátu radiátoru a usnadňuje instalaci termostatických ventilů pro přesnou regulaci teploty.
Popis hlavních způsobů připojení radiátorů
Popis hlavních způsobů připojení radiátorů představuje základ pro správnou montáž topných těles a optimalizaci hydraulické bilance topení. Níže najdete detailní popis bočního, spodního a jednostranného připojení včetně jejich tepelných ztrát a vhodnosti.

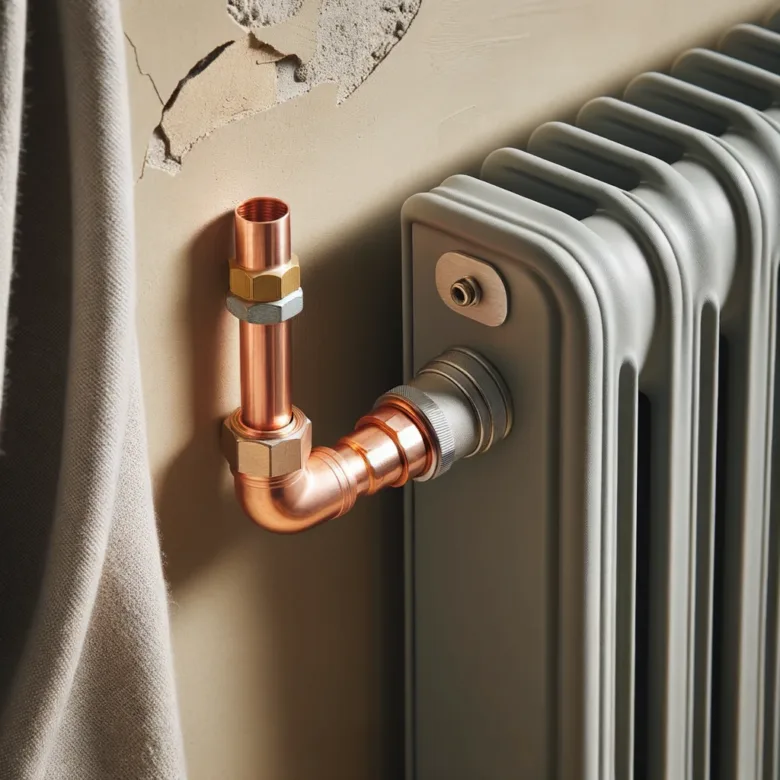

Boční připojení radiátorů
Boční připojení radiátoru patří mezi nejčastější způsoby připojení topných radiátorů. Diagonální připojení, kdy je přívod a zpětný tok umístěn na protilehlých stranách, je nejúčinnější variantou, která maximalizuje průtok a rovnoměrné ohřívání radiátoru. Jednostranné připojení, kdy jsou oba ventily na stejné straně, je méně efektivní a snižuje výkon přibližně o 2 % oproti diagonálnímu. Tento způsob je vhodný pro byty s omezeným přístupem ke stoupačkám nebo při rekonstrukcích.
Spodní připojení radiátorů
Spodní připojení radiátoru umožňuje elegantní montáž topných těles, často využívanou u designových žebříkových radiátorů. Nevýhodou je však vyšší tepelná ztráta radiátoru, která dosahuje 12-14 %. Tento způsob vyžaduje nucenou cirkulaci vody, aby bylo zajištěno dostatečné ohřívání celé plochy radiátoru. Při špatném návrhu schématu zapojení radiátorů může dojít k nerovnoměrnému rozložení tepla a snížení komfortu.
Jednostranné připojení radiátorů
Jednostranné připojení radiátorů je variantou bočního připojení, kdy jsou přívod a zpětný tok vedeny na jedné straně radiátoru. Účinnost tohoto připojení klesá přibližně o 2 % oproti diagonálnímu řešení. Tento způsob se hodí pro byty s jednou stoupačkou, kde není možné provést diagonální připojení, avšak s mírnou ztrátou výkonu.
| Typ připojení | Tepelná ztráta (%) | Vhodnost použití |
|---|---|---|
| Diagonální připojení | Nejvyšší účinnost, vhodné pro všechny typy radiátorů | |
| Spodní připojení | 12-14 | Vyžaduje nucenou cirkulaci, vhodné pro designové žebříky |
| Jednostranné připojení | ~2 % nižší účinnost | Vhodné pro byty s omezeným přístupem ke stoupačkám |
Tip: Při montáži topných těles dbejte na správné schéma zapojení radiátorů s ohledem na termostatický ventil a hydraulickou bilanci topení, aby se předešlo nerovnoměrnému vytápění a snížení výkonu.
Specifika připojovacích schémat u různých typů radiátorů a materiálů
Volba typu připojení topných radiátorů úzce souvisí s materiálem a konstrukcí tělesa. Hliníkový radiátor například vyžaduje speciální adaptéry a bronzové připojovací armatury kvůli reaktivitě materiálu s vodou v otopné soustavě. Naopak ocelové a bimetalové radiátory jsou kompatibilní s běžnými armaturami, přičemž bimetal kombinuje vnitřní odolnost oceli s rychlou tepelnou vodivostí hliníku.
Plastové radiátory s maximální provozní teplotou 80 °C a tlakem 3 atm vyžadují specifické připojovací prvky, které zajistí bezpečnost a zabrání deformaci. Litinové radiátory jsou těžší, jejich montáž topných těles bývá náročnější, ale mají výhodu dlouhé životnosti a vysoké tepelné setrvačnosti. Měděné radiátory se používají zejména v kombinaci s měděným potrubím a vyžadují odpovídající připojovací armatury.
| Materiál radiátoru | Vlastnosti a omezení | Doporučené připojovací armatury |
|---|---|---|
| Hliník | Rychlé zahřívání, korozivzdorný | Bronzové adaptéry, speciální těsnění |
| Ocel | Vysoká pevnost, běžná kompatibilita | Standardní armatury |
| Bimetal | Kombinace odolnosti a rychlosti | Kombinace ocelových a hliníkových armatur |
| Litina | Vysoká hmotnost, setrvačnost | Pevné kovové připojení |
| Měď | Vysoká tepelná vodivost | Měděné nebo kompatibilní kovové armatury |
| Plast | Omezená teplota (max. 80 °C), tlak (3 atm) | Specializované plastové armatury |
Jak funguje spodní připojení radiátoru VK a kdy ho použít
Spodní připojení radiátoru VK je vhodné pro instalace s omezeným prostorem a umožňuje čisté schéma zapojení radiátorů do otopné soustavy. Tento typ připojení podporuje hydraulickou bilanci topení a pomáhá minimalizovat tepelnou ztrátu radiátoru. Použití termostatického ventilu v tomto zapojení umožňuje přesnou regulaci teploty.
Tip: Při montáži topných těles s hliníkem nebo plastem je nutné pečlivě volit připojovací armatury, aby nedošlo k poškození nebo netěsnostem.
Doporučené montážní vzdálenosti a umístění radiátorů pro optimální efektivitu
Optimální umístění radiátorů zásadně ovlivňuje jejich výkon a efektivitu vytápění. Radiátor by měl být instalován 8-12 cm nad podlahou, což umožňuje správné proudění vzduchu pod tělesem a zabraňuje ochlazování místnosti u podlahy. Horní hrana radiátoru by měla být minimálně 10 cm pod okenním parapetem, aby teplý vzduch mohl efektivně stoupat a nahradit studený vzduch u oken. Vzdálenost 3-5 cm od stěny pak zajistí dostatečný prostor pro cirkulaci vzduchu za radiátorem, což minimalizuje tepelnou ztrátu radiátoru a podporuje hydraulickou bilanci topení.
Tip: Montáž topných těles mimo tyto doporučené vzdálenosti často vede k neefektivnímu vytápění a problémům, jako je chladná spodní část radiátoru. Správné nastavení termostatického ventilu a volba vhodného typu připojení radiátorů dále podpoří rovnoměrné rozložení tepla.
Jak připojit topný radiátor správně
Správné umístění je základem před volbou schématu zapojení radiátorů a typu připojení, které ovlivňuje hydraulickou bilanci topení a celkovou efektivitu systému.
Připojovací armatury a ventily: typy a jejich použití
Připojovací armatury představují klíčový prvek montáže topných těles, protože ovlivňují hydraulickou bilanci a efektivitu otopné soustavy. Nejčastěji používaným ventilem je termostatický ventil, který automaticky reguluje průtok topné vody podle nastavené teploty místnosti. Tento ventil se instaluje na přívodní potrubí a umožňuje přesnou regulaci výkonu radiátoru bez nutnosti manuálního zásahu.
Ruční ventil slouží k manuálnímu uzavření nebo nastavení průtoku vody a lze jej instalovat na levou i pravou stranu radiátoru bez ohledu na směr přívodu. Kulový ventil umožňuje rychlé uzavření topného okruhu, což je praktické při opravách nebo výměně radiátoru. Skluzový ventil se používá pro vyrovnání tlakových ztrát v systému a tím zajišťuje správnou hydraulickou bilanci topení, což je nezbytné zejména u dvoutrubkových systémů s více radiátory.
Zpětný ventil zabraňuje zpětnému proudění vody, čímž zvyšuje bezpečnost a stabilitu provozu otopné soustavy. Jeho instalace je doporučená v komplikovaných schématech zapojení, kde by mohlo docházet k nežádoucímu zpětnému toku.
Typy připojovacích armatur a jejich použití
- Termostatický ventil – automatická regulace teploty místnosti, montáž na přívodní potrubí, vhodný pro dvoutrubkové systémy s termostatickými hlavicemi
- Ruční ventil – manuální nastavení průtoku, montáž na levou nebo pravou stranu radiátoru, vhodný pro jednoduché uzavření nebo regulaci
- Kulový ventil – rychlé uzavření topného okruhu, používá se při servisních zásazích
- Skluzový ventil – kompenzace tlakových ztrát, klíčový pro správnou hydraulickou bilanci v rozsáhlých otopných soustavách
- Zpětný ventil – zabránění zpětnému toku vody, zvyšuje stabilitu a bezpečnost systému
Tip: Při výběru ventilů vždy zohledněte typ připojení radiátoru (boční, diagonální, spodní) a požadavky na hydraulickou bilanci, aby nedocházelo k tepelným ztrátám nad 12 % a zajistila se rovnoměrná distribuce tepla v celém systému. Častou chybou je instalace spodního připojení bez nucené cirkulace, což výrazně snižuje účinnost radiátoru.
Pro koho se tento výběr hodí: majitelé moderních dvoutrubkových systémů s termostatickými ventily, kteří chtějí optimalizovat regulaci a úsporu energie. Naopak nevhodné je použití skluzových ventilů v jednoduchých jednopotrubních systémech bez možnosti hydraulického vyvažování.
Specifická připojení topných žebříků a kombinovaných radiátorů
Specifická připojení topných žebříků a kombinovaných radiátorů vyžadují znalost standardní připojovací rozteče, která u topných žebříků činí 50 mm. Tento rozměr je klíčový pro správnou montáž topných těles a zajišťuje kompatibilitu s běžnými instalacemi. Elektrické topné tyče pak představují praktický doplněk, který umožňuje ohřev nezávisle na centrálním vytápění.
Kombinované připojení radiátorů spojuje výhody klasického topení a elektrického ohřevu v jednom zařízení. Tento způsob připojení topných radiátorů nabízí flexibilitu při regulaci teploty a zajišťuje tepelnou pohodu i v případě odstávky centrálního zdroje tepla.
Způsoby připojení topných radiátorů a jejich výhody
- Dodržení připojovací rozteče 50 mm u topných žebříků zajišťuje správnou hydraulickou bilanci topení a minimalizuje tepelnou ztrátu radiátoru
- Elektrická topná tyč umožňuje rychlý a efektivní ohřev bez nutnosti zapojení do centrální otopné soustavy
- Kombinované připojení radiátorů poskytuje možnost využití termostatického ventilu pro přesné řízení teploty
- Schéma zapojení radiátorů s kombinovaným připojením usnadňuje montáž topných těles a zvyšuje jejich funkční spolehlivost
Tip: Při montáži topných žebříků s elektrickou topnou tyčí je nutné zajistit správné elektrické připojení a dodržovat bezpečnostní normy, aby nedošlo k poškození zařízení nebo riziku úrazu elektrickým proudem.
Pokročilé aspekty: hydraulická bilance, tlakové ztráty a regulace teploty
Dopady připojovacích schémat na hydraulickou bilanci
Hydraulická bilance otopné soustavy závisí na rovnoměrném průtoku topné vody přes všechny radiátory. V jednopotrubním systému, kde jsou radiátory zapojeny sériově, dochází k postupnému ochlazování vody, což zvyšuje tlakové ztráty až o 15-20 % a snižuje výkon vzdálených radiátorů. Naopak dvoutrubkový systém s paralelním připojením udržuje konstantní teplotu a průtok, čímž minimalizuje tlakové rozdíly a ztráty. Diagonální připojení radiátoru snižuje hydraulické ztráty až o 10 % oproti jednostrannému připojení a zajišťuje rovnoměrný ohřev všech sekcí. Spodní (sedlové) připojení zvyšuje tlakové ztráty o 12-14 %, proto je vhodné pouze pro systémy s nucenou cirkulací. Nesprávně dimenzované nebo špatně umístěné ventily mohou způsobit lokální přetížení potrubí a nerovnoměrné rozdělení tepla.
Integrace regulace teploty s chytrými domácími systémy
Termostatické ventily s integrovanou elektronikou umožňují přesné nastavení teploty v jednotlivých místnostech a jejich propojení s chytrými domácími systémy. Díky tomu lze využít časové programy, adaptivní řízení podle venkovní teploty a vzdálené ovládání přes mobilní aplikace. Tento způsob regulace snižuje spotřebu energie až o 15 % a zlepšuje komfort vytápění. Pro správnou funkci je nutné instalovat ventily na přívodní potrubí s roztečí 50 mm a zajistit hydraulickou bilanci systému pomocí vyvažovacích ventilů. V systémech s elektrickými topnými tyčemi je možné kombinovat centrální vytápění s elektrickým dohřevem mimo topnou sezonu, což zvyšuje flexibilitu provozu.
Tipy na správné připojení topného tělesa s bočním a spodním vstupem:
- Vyhněte se náhlým změnám průtoku, které mohou zvýšit tlakové ztráty a narušit hydraulickou bilanci
- Používejte termostatické ventily kompatibilní s chytrými systémy a s možností vyvažování průtoku
- Izolujte přívodní a vratné potrubí, aby se minimalizovaly tepelné ztráty a zlepšila účinnost topení
- Při spodním připojení zkontrolujte, zda je systém vybaven čerpadlem pro zajištění dostatečného průtoku
- U dvoutrubkových systémů preferujte diagonální připojení radiátorů pro optimální výkon a nízké tlakové ztráty
Časté dotazy o připojení topných radiátorů
Otázka: Jak připojit radiátor se spodním připojením?
Radiátor se spodním připojením se připojuje k přívodnímu a vratnému potrubí ve spodní části s roztečí 50 mm. Tento způsob vyžaduje nucenou cirkulaci vody a minimalizuje tepelné ztráty přibližně na 12-14 %.
Otázka: Proč nehřeje spodek radiátoru?
Spodní část radiátoru často nehřeje kvůli nevhodnému jednostrannému připojení nebo zanesení topného tělesa. Tato chyba snižuje účinnost o zhruba 2 % a zhoršuje tepelný komfort.
Otázka: Kolik stojí připojení radiátoru?
Cena připojení radiátoru se pohybuje mezi 1500 až 4000 Kč, závisí na typu připojení, rozsahu montáže topných těles a použitých materiálech.
Otázka: Co je lepší, přímotop nebo olejový radiátor?
Přímotop ohřívá místnost rychleji, olejový radiátor udržuje teplo déle a poskytuje rovnoměrnější teplotu; volba závisí na požadovaném způsobu vytápění a provozních nákladech.
Otázka: Jaký je rozdíl mezi jednopotrubním a dvoutrubkovým systémem?
Jednopotrubní systém má omezenou regulaci a postupný průtok, zatímco dvoutrubkový umožňuje paralelní zapojení a přesnou regulaci pomocí termostatických ventilů.
Otázka: Jaké jsou nejčastější chyby při připojování radiátorů?
Časté chyby zahrnují nesprávné umístění, nevhodné armatury, nedodržení montážních vzdáleností a špatné připojení, které zvyšuje tepelné ztráty a zhoršuje hydraulickou bilanci topení.
Otázka: Jak vybrat správné připojení radiátoru podle typu otopné soustavy?
Dvoutrubkové soustavy používají hlavně boční nebo spodní připojení s termostatickými ventily, jednopotrubní systémy preferují diagonální připojení pro lepší průtok a nižší tepelné ztráty.
Otázka: Jak funguje spodní připojení radiátoru VK a kdy ho použít?
Spodní připojení VK s roztečí 50 mm je vhodné pro moderní interiéry a koupelny, kde je požadována estetika. Funguje nejlépe při nucené cirkulaci vody.
Otázka: Jak správně zapojit radiátor KORADO podle výrobce?
Radiátory KORADO se připojují bočně nebo spodně s roztečí 50 mm. Doporučuje se instalovat termostatický ventil pro přesnou regulaci teploty a efektivní provoz.
Otázka: Jak připojit klasický radiátor k otopné soustavě?
Klasický radiátor se připojuje bočním nebo spodním způsobem, vždy s dodržením montážních vzdáleností 8-12 cm od podlahy a 3-5 cm od stěny pro optimální proudění vzduchu.
Otázka: Jaké jsou typy připojení radiátorů a jejich výhody?
Diagonální připojení nabízí nejvyšší účinnost, jednostranné se hodí do bytů s jednou stoupačkou, spodní připojení poskytuje estetický vzhled, ale s mírně vyššími tepelnými ztrátami.
Otázka: Jaké ventily se používají na připojení radiátorů?
Nejčastěji se používají termostatické ventily pro automatickou regulaci teploty, doplněné o ruční, kulové nebo zpětné ventily podle potřeby systému.
Otázka: Jaké jsou doporučené vzdálenosti pro montáž radiátorů?
Optimální vzdálenosti jsou 8-12 cm nad podlahou, 10-12 cm pod parapetem a 3-5 cm od stěny, což zajišťuje správnou cirkulaci vzduchu a efektivní přenos tepla.
Otázka: Jaké jsou specifika připojení topných žebříků?
Topné žebříky mají standardní rozteč připojení 50 mm, často se kombinují s elektrickou topnou tyčí a mohou být plněny nemrznoucí kapalinou pro celoroční provoz.
Otázka: Jaké jsou bezpečnostní normy při připojení radiátorů?
Připojení musí odpovídat platným normám, zejména u elektrických topných těles je nutné správné uzemnění a certifikovaná instalace podle platných předpisů.
Otázka: Jaký je optimální odstup radiátoru od stěny pro efektivní přenos tepla?
Optimální vzdálenost od stěny je 3-5 cm, což umožňuje dostatečnou cirkulaci vzduchu a minimalizuje tepelnou ztrátu radiátoru.
Otázka: Jak provést hydraulickou bilanci při zapojení více radiátorů v otopné soustavě?
Hydraulická bilance se provádí nastavením regulačních ventilů tak, aby průtok vody byl rovnoměrný, začíná se s 3-5 otáčkami a upravuje se podle potřeby provozu.
Otázka: Jaké jsou kroky pro správné odvzdušnění radiátoru po instalaci?
Uzavřete přívod vody, otevřete odvzdušňovací ventil klíčem a vyčkejte, až vytéká voda bez vzduchu; tento postup opakujte u všech radiátorů pro optimální výkon.
