Jak správně určit průměr odtokové trubky pro instalaci
Správné dimenzování průměru odtokové trubky zásadně ovlivňuje kvalitu a spolehlivost celé kanalizační instalace. Výběr nesprávného rozměru může způsobit problémy se spádem odtokové trubky a následné ucpávání nebo zpětný tok odpadní vody. Při výběru je třeba zohlednit typ materiálu i konkrétní požadavky instalace.
📝 Ve zkratce
- Standardní průměry trubek pro domácí instalace jsou: WC 100 mm, vana a pračka DN50, umyvadlo DN40.
- Minimální průměr hlavního odpadního potrubí je 75 mm, běžně se používá 110 mm a více.
- Doporučený spád potrubí je 1-2 % u menších průměrů, 1-1,5 % u větších (např. DN200).

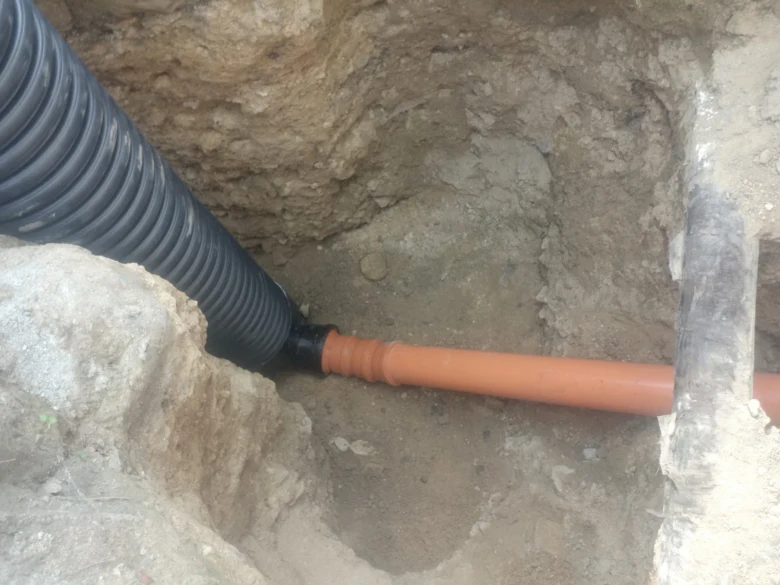

- KG trubky mají kruhovou tuhost SN4 až SN16 a jsou vhodné pro venkovní instalace s délkami 0,5-5 m.
- Při instalaci je nutné dodržet dilatační mezeru 5-10 mm a hloubku výkopu 80-120 cm podle místních podmínek.
Jak určit průměr odtokové trubky podle typu a počtu zařizovacích předmětů
Průměr odtokové trubky se určuje podle typu a počtu zařizovacích předmětů, které budou k potrubí připojeny. Pro správnou funkci instalace je potřeba znát standardní rozměry trubek u jednotlivých zařízení a podle celkového množství odpadních vod dimenzovat hlavní odpadní potrubí. Rozdíl mezi splaškovou a dešťovou kanalizací ovlivňuje volbu materiálu i průměru trubky.
Standardní průměry trubek pro běžná zařízení
Průměr trubky se liší podle zařizovacího předmětu. U WC mísy je obvyklý průměr 100 mm, protože odpad obsahuje větší množství pevných a kapalných nečistot. Vana a pračka vyžadují trubku DN50, což postačuje pro odtok vody s menším obsahem nečistot. U umyvadla se používá průměr DN40, protože odpadní voda je zde nejméně zatěžující. Tyto standardní rozměry zjednodušují montáž odpadního potrubí a minimalizují riziko ucpání.
| Zařizovací předmět | Průměr odtokové trubky (DN) |
|---|---|
| WC mísa | 100 mm |
| Vana | 50 mm |
| Pračka | 50 mm |
| Umyvadlo | 40 mm |
Výpočet průměru hlavního odpadního potrubí podle objemu odpadních vod
Hlavní odpadní potrubí se dimenzuje na základě celkového množství odpadních vod z připojených zařízení. Minimální průměr je 75 mm, ale běžně se používá 110 mm pro domácnosti s více zařízeními. Pro správné dimenzování je nutné sečíst průtoky jednotlivých zařízení a přihlédnout ke spádu odtokové trubky, který by měl být mezi 1-3 %. Pro splaškovou kanalizaci platí přísnější požadavky než pro dešťovou kanalizaci, protože obsahuje více pevných látek a zápachů. U domácí instalace se proto doporučuje používat kvalitní HT trubky vhodné pro splaškovou kanalizaci.
Tip: Častou chybou je poddimenzování hlavního odpadu, což vede k častému ucpávání a špatnému odtoku. Proto je lepší zvolit raději větší průměr při větším počtu zařizovacích předmětů.
Jak určit průměr odtokové trubky? Základní pravidlo je vycházet ze standardních rozměrů zařízení a sčítat jejich průtoky pro výpočet hlavního potrubí, které musí být dostatečně velké pro bezproblémový odtok.
Jak správně změřit průměr odtokové trubky a co k tomu potřebujete
Přesné určení průměru odtokové trubky je klíčové pro správnou montáž odpadního potrubí, ať už jde o HT trubky nebo jiné materiály kanalizačních trubek. Přitom je důležité rozlišovat vnitřní průměr, který udává skutečný průřez pro odtok vody, od vnějšího průměru, který zahrnuje tloušťku stěny trubky. Pro dimenzování potrubí se vždy vychází z vnitřního průměru.
Jak změřit průměr odtokové trubky
- Připravit měřidlo – ideální je posuvné měřítko (šubler) pro přesné změření průměru.
- Změřit vnitřní průměr – umístěte měřidlo uvnitř trubky a změřte vzdálenost mezi protilehlými vnitřními stěnami.
- Zkontrolovat vnější průměr – pokud nemáte šubler, můžete změřit vnější průměr pomocí krejčovského pásma a odečíst tloušťku stěny.
- Zaznamenat hodnoty – tyto údaje použijete pro správné dimenzování potrubí při instalaci a návrhu spádu odtokové trubky.
Tip: Při montáži dbejte na přesnost měření vnitřního průměru, protože nesprávný rozměr může způsobit problémy s odtokem a netěsnosti.
Jak zvolit průměr hlavního odpadního potrubí pro rodinný dům a větší objekty
Správné určení průměru hlavního odpadního potrubí je klíčové pro bezproblémový odtok odpadních vod i dešťové kanalizace. Velikost průměru závisí především na typu objektu a počtu zařizovacích předmětů, které ovlivňují průtok.
Dimenzování podle typu objektu
Pro rodinný dům se standardně doporučuje průměr odpadní trubky mezi 100 až 125 mm. Tento rozměr zajistí dostatečný průtok při běžném počtu zařizovacích předmětů. U větších objektů, například administrativních budov, je nutné použít průměr trubky 150 mm a více, protože větší počet zařízení vyžaduje větší kapacitu odtoku. Správný výběr průměru HT trubky zohledňuje také materiály kanalizačních trubek a spád odtokové trubky.
| Typ objektu | Doporučený průměr trubky | Poznámka |
|---|---|---|
| Rodinný dům | 100-125 mm | Standardní domácí instalace |
| Menší komerční objekt | 125-150 mm | Zvýšený počet zařizovacích předmětů |
| Administrativní budova | 150 mm a více | Vysoký průtok, větší objekty |
Vliv počtu zařizovacích předmětů a průtoku
Počet a typ zařizovacích předmětů výrazně ovlivňuje dimenzování potrubí. Čím více je v objektu toalety, umyvadla či sprchy, tím větší by měl být průměr odpadní trubky, aby se zabránilo zpětnému tlaku a ucpání. Průtok odpadních vod musí odpovídat kapacitě potrubí, přičemž optimální spád odtokové trubky je klíčový pro udržení správného odtoku. Při montáži odpadního potrubí se proto doporučuje přesně určit dimenzování potrubí podle skutečné potřeby objektu.
Tip: Častou chybou je volba příliš malého průměru, což vede k častým ucpávkám a nutnosti oprav. Pro koho se to hodí: dimenzování 100-125 mm je ideální pro rodinné domy, ale ne pro větší objekty s vysokým počtem zařízení.
Jaký spád potrubí zvolit podle průměru trubky a délky potrubí
Jak správně zvolit průměr odtokové trubky pro instalaci zahrnuje i určení správného spádu potrubí, který se liší podle jeho průměru a délky. Spád odtokové trubky je klíčový pro plynulý odtok a zabránění ucpávání. U standardních HT trubek s průměrem DN110 se doporučuje spád 2-3 %, což znamená pokles 2-3 cm na každém metru délky potrubí. Pro větší průměry DN125 až DN160 postačí spád 1,5-2 %. Potrubí s průměrem DN200 a více vyžaduje spád pouze 1-1,5 %. Dimenzování potrubí a volba spádu spolu úzce souvisí – příliš malý spád vede k zadržování nečistot, zatímco příliš prudký spád může způsobit eroze potrubí a hlučnost.
| Průměr trubky (DN) | Doporučený spád (%) | Poznámka |
|---|---|---|
| DN110 | 2-3 | Nejčastější průměr pro domy |
| DN125-160 | 1,5-2 | Vhodné pro větší průtoky |
| DN200 a více | 1-1,5 | Pro hlavní kanalizaci |
Tip: Při montáži odpadního potrubí je třeba dbát na přesné vyrovnání spádu, aby materiály kanalizačních trubek, například KG trubky, fungovaly bez problémů po celé délce. Při volbě průměru a spádu je vhodné zohlednit i délku potrubí, protože delší potrubí může vyžadovat větší průměr pro zachování správného odtoku.

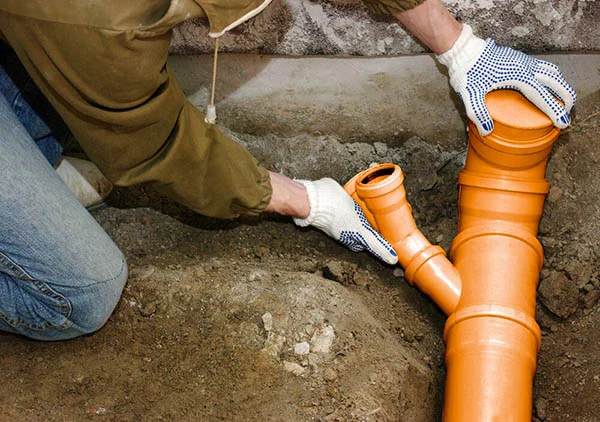

Jak správně připravit a spojit odtokové trubky při instalaci
Při montáži odtokových trubek je klíčové správné dimenzování potrubí i precizní příprava jednotlivých dílů. Řez trubky musí být rovný, ideálně pod úhlem 90°, aby se zajistilo optimální spojení. Po řezu je nutné odstranit otřepy a srazit hranu přibližně pod 15°, což usnadní nasazení hrdlového spoje s pryžovým těsněním.
Dilatační mezera o velikosti 5-10 mm je nezbytná zejména u potrubí delšího než 3 metry, protože zajišťuje neomezené rozpínání materiálu bez poškození spoje. Použití montážního maziva výrazně usnadní nasazení těsnění a minimalizuje riziko netěsností.
Jak správně zvolit průměr odtokové trubky pro instalaci
- Řez trubky – provést rovný řez pod úhlem 90° bez zkosení.
- Odstranění otřepů – zbavit řezané hrany ostrých zbytků a nečistot.
- Sražení hrany – naklonit okraj trubky o cca 15° pro snadnější spojení.
- Aplikace montážního maziva – potřít těsnění i hrdlo spoje.
- Vytvoření dilatace – ponechat mezeru 5-10 mm u potrubí delšího než 3 m.
- Spojení trubek – nasadit hrdlový spoj s pryžovým těsněním, zajistit těsnost a pevnost.
Tento postup zajistí správné spojení a dlouhodobou funkčnost instalace. Správně navrhnout průměr odtokové trubky pro koupelnu či jinou část odpadního systému je základem pro bezproblémový odtok a prevenci ucpání. Na co si dát pozor: častá chyba je nedodržení dilatace, což může vést k prasknutí spoje při teplotních změnách. Tento postup platí pro různé materiály kanalizačních trubek, včetně HT trubek a KG trubek.
Dopady nesprávného dimenzování průměru trubky a jejich řešení
Správné dimenzování průměru odtokové trubky je nezbytné pro zajištění plynulého odtoku odpadních vod a prevenci poruch v kanalizačním systému. Nesprávný průměr trubky, například menší než doporučených 100 mm pro WC nebo 50 mm pro sprchový kout, vede k častému ucpávání, zvýšené hlučnosti a pronikání zápachu. Tyto problémy lze výrazně omezit správným výběrem průměru, dodržením normovaných spádů a pravidelnou údržbou potrubí.

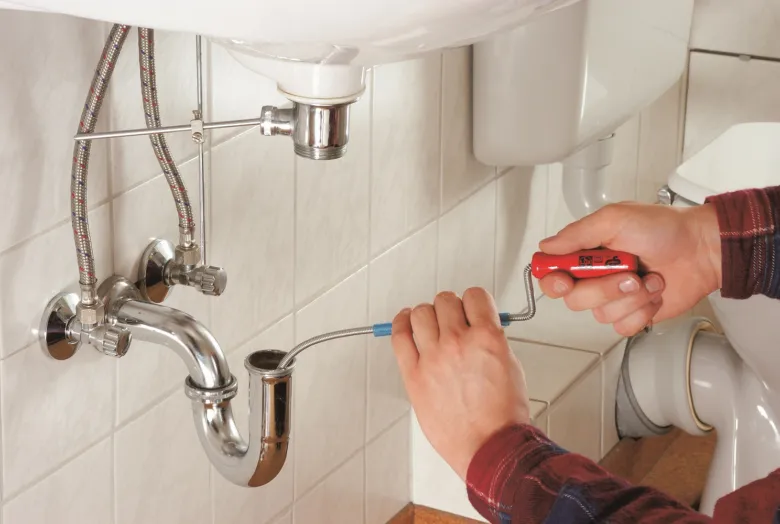

Příčiny častého ucpávání potrubí
K ucpávání dochází zejména tehdy, když je průměr odtokové trubky menší než minimální doporučený rozměr pro daný typ zařizovacího předmětu. Například pro odpad z umyvadla se standardně používá DN40, pro vanu a sprchový kout DN50 a pro WC DN100 (někdy 110 mm). Pokud je potrubí užší, dochází k omezení průtoku, což spolu s nedostatečným spádem 1-2 % (1-2 cm na 1 m délky) způsobuje usazování tuků, nečistot a sedimentů. Při spádu menším než 1 % se zvyšuje riziko zpětného usazování, zatímco příliš velký spád nad 3 % může vést k rychlému průtoku vody bez dostatečného odplavení pevných částic. Proto je při montáži nutné přesně dimenzovat průměr i spád potrubí podle normy ČSN 75 6760.
Jak předcházet hlučnosti a zápachu v instalaci
Hlučnost v kanalizačním systému vzniká často kvůli turbulentnímu proudění vody v potrubí s nevhodným průměrem. Použití HT trubek s průměrem odpovídajícím typu odpadního zařízení (například DN50 pro pračku a dřez) snižuje turbulence a tím i hluk. Zápach se do interiéru dostává zejména při špatném těsnění spojů nebo nedostatečné dilataci potrubí, která může způsobit praskliny a úniky. Montáž hrdlových spojů s pryžovým těsněním a dilatační mezerou 5-10 mm je proto nezbytná. Dále je nutné zajistit revizní šachty maximálně po 10 metrech potrubí pro snadnou kontrolu a údržbu.
Tip: Při výběru materiálu a průměru odtokové trubky vždy zvažte typ instalace a doporučený spád – například pro hlavní odpadní potrubí rodinných domů se doporučuje průměr 100-125 mm se spádem 2-3 %, zatímco pro připojení jednotlivých zařizovacích předmětů platí menší dimenze. Nedodržení těchto parametrů vede k častým ucpávkám a provozním problémům.
FAQ: Časté dotazy k určení průměru odtokové trubky
Otázka: Jak určit průměr odtokové trubky pro WC?
Standardní průměr odtokové trubky pro WC je 100 mm, což zajišťuje dostatečný odtok a minimalizuje riziko ucpání.
Otázka: Jak změřit průměr odtokové trubky správně?
Použijte měřicí pásmo nebo posuvné měřítko a změřte vnitřní průměr trubky na několika místech; výsledná hodnota by měla být nejmenší naměřený průměr.
Otázka: Jaký je rozdíl mezi vnitřním a vnějším průměrem trubky?
Vnitřní průměr je klíčový pro dimenzování potrubí a průtok vody, zatímco vnější průměr ovlivňuje volbu spojek a montážních prvků.
Otázka: Jaký průměr odtokové trubky zvolit pro dřez?
Pro kuchyňský dřez se obvykle používá trubka DN50 (50 mm), což odpovídá potřebnému průtoku vody.
Otázka: Jaký spád potrubí je doporučený pro DN110?
Optimální spád odtokové trubky DN110 je 2-3 % (2-3 cm na 1 m délky), což zaručuje správný odtok a minimalizuje usazování nečistot.
Otázka: Co se stane při příliš malém průměru odtokové trubky?
Nedostatečný průměr vede k častému ucpávání, zpomalení odtoku a možnému zápachu z kanalizace.
Otázka: Jaké materiály jsou vhodné pro odtokové trubky?
Pro vnitřní instalace se používají HT trubky z polypropylenu (PP), pro venkovní kanalizaci KG trubky z PVC s kruhovou tuhostí SN4 a vyšší.
Otázka: Jak správně spojit odpadní trubky?
Řez musí být rovný a hrana sražená o 15°, použijte montážní mazivo a ponechte dilatační mezeru 5-10 mm pro kompenzaci roztažnosti materiálu, těsnění musí být nepoškozené.
Otázka: Jaká je minimální hloubka výkopu pro odtokové potrubí?
Minimální hloubka je obvykle 80 cm, přičemž v chladnějších oblastech se doporučuje 100-120 cm kvůli ochraně před mrazem.
Otázka: Jak často je potřeba kontrolovat revizní šachty?
Revizní šachty by měly být kontrolovány alespoň jednou ročně, aby se předešlo ucpání a zajistila funkčnost kanalizace.
Otázka: Jak velká má být dilatační mezera u potrubí?
Dilatace by měla mít mezeru 5-10 mm, obzvlášť u potrubí delších než 3 metry, aby se předešlo poškození při teplotních změnách.
Otázka: Jaký průměr trubky je vhodný pro pračku?
Pro pračku se doporučuje trubka DN50, která bezpečně odvádí odpadní vodu bez zpětného tlaku.
Otázka: Jak se liší dimenzování odtokových trubek pro dešťovou a splaškovou kanalizaci?
Dešťová kanalizace vyžaduje větší průměry a odolnější materiály kvůli vyšším průtokům a případným nečistotám, zatímco splašková kanalizace má menší průtoky, proto používá menší průměry.
Otázka: Proč je důležitý správný spád potrubí?
Správný spád zajišťuje plynulý odtok vody a zabraňuje usazování nečistot, což snižuje riziko ucpání a prodlužuje životnost instalace.
Otázka: Jak vybrat průměr odtokové trubky podle délky potrubí?
Delší potrubí vyžaduje větší průměr a přesné dimenzování spádu, aby odtok nebyl zpomalený a minimalizovalo se zanášení usazenin.
Odborná rada: Pro správné určení průměru odtokové trubky a dimenzování potrubí doporučuji konzultovat projekt s kvalifikovaným instalatérem nebo inženýrem, který zohlední všechny faktory včetně spádu, materiálů kanalizačních trubek a specifik montáže odpadního potrubí.
