Jak zkontrolovat a opravit startovací relé se schématem zapojení
Startovací relé 12V je klíčovou součástí motorového systému, která umožňuje spustit motor bez zbytečných problémů. Kontrola startovacího relé podle správného schématu zapojení pomůže přesně diagnostikovat závady a efektivně provést opravu. Díky detailnímu postupu zvládnete identifikovat poruchy a zajistit spolehlivý start vašeho stroje.
💡 Klíčové informace
- Startovací relé přenáší vysoký proud z baterie ke startéru na základě nízkonapěťového signálu.
- Odpor cívky relé by měl být u automobilových typů mezi 10 až 30 Ω, u mopedových 50 až 150 Ω.
- Při sepnutí relé by měl být odpor mezi piny 30 a 87 téměř nulový, což indikuje správné sepnutí.
- Životnost startovacího relé se pohybuje přibližně mezi 5 až 10 lety, závisí na teplotě a vibracích.
- Při opravě relé je důležité dodržet správné pořadí zapojení a polaritu, aby nedošlo k poškození obvodu.
Jak zkontrolovat startovací relé multimetrem
Startovací relé 12V můžete efektivně zkontrolovat pomocí multimetru měřením odporu cívky a ověřením sepnutí kontaktů mezi piny 30 a 87. Správné hodnoty odporu a nulový odpor na kontaktech při sepnutí indikují funkční relé, což je základní část diagnostiky startéru i jeho opravy.
Měření odporu cívky relé
Odpor cívky startovacího relé se měří mezi jejími přípojkami, které jsou specifikovány ve schématu zapojení relé. U automobilových relé se obvykle pohybuje v rozmezí 10-30 Ω, zatímco u mopedových relé bývá vyšší, kolem 50-150 Ω.
- Připravte multimetr nastavený na měření odporu (Ω).
- Připojte měřicí hroty multimetru na cívkové piny relé podle schématu zapojení.
- Odečtěte hodnotu odporu a porovnejte ji s typickými hodnotami.
Pokud je odpor výrazně nižší nebo vyšší, může být cívka poškozená a relé nefunkční.
Kontrola sepnutí kontaktů
Kontrola sepnutí kontaktů je klíčová pro ověření správné funkce relé při napětí 12 V, které spouští startér.
- Připojte zdroj 12 V na cívkové piny relé (podle schématu zapojení).
- Pomocí multimetru nastavte měření odporu.
- Změřte odpor mezi piny 30 a 87, což jsou hlavní spínací kontakty.
Při sepnutí kontaktů by měl být odpor prakticky nulový (blízký 0 Ω), což znamená, že relé správně přenáší proud. V opačném případě může být relé vadné a je potřeba jeho oprava nebo výměna.
| Místo měření | Očekávaný odpor | Význam |
|---|---|---|
| Odpor cívky | 10-30 Ω (auto), 50-150 Ω (moped) | Indikuje stav elektromagnetu relé |
| Kontakty piny 30-87 | ~0 Ω při sepnutí | Potvrzuje správné sepnutí kontaktů |
Tip: Při kontrole startovacího relé v zahradním traktorů se postup nijak neliší, ale dbejte na správné určení pinů podle konkrétního schématu zapojení relé. Častá chyba je zaměnit piny cívky a spínacích kontaktů, což vede k nesprávnému měření.
Jak správně zapojit startovací relé podle schématu
Při zapojování startovacího relé 12V do elektrického obvodu je klíčové porozumět funkci jednotlivých pinů a dodržet bezpečnostní pravidla. Správné připojení zajistí spolehlivý chod startéru a usnadní diagnostiku případných závad.

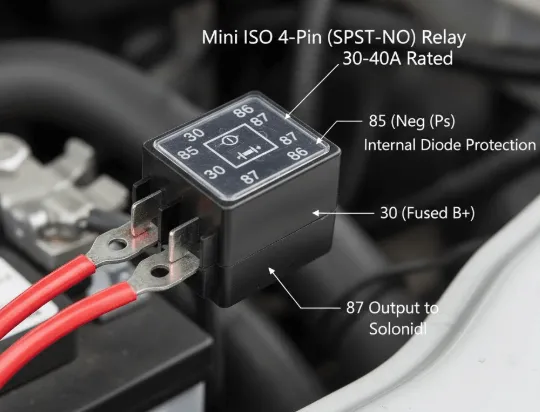

Funkce jednotlivých pinů relé
Startovací relé obsahuje standardně pět pinů, z nichž každý plní specifickou roli ve spínacím obvodu. Pin 30 slouží jako vstup pro napájení 12 V z baterie. Pin 85 je připojen na zem, což umožňuje uzavření elektrického obvodu cívky relé. Pin 86 se spojuje se spínačem zapalování, který při aktivaci přivádí proud na cívku relé. Pin 87 představuje výstupní vodič, který vede proud ke startéru a aktivuje jeho motor. Některá relé mají přepínací pin 87a, který v klidovém stavu spojuje obvod s pinem 30 a při sepnutí relé se odpojuje od tohoto obvodu. Toto schéma zapojení relé umožňuje spolehlivou kontrolu startéru a usnadňuje měření odporu cívky při diagnostice startéru.
Bezpečnostní zásady při zapojení relé
Před zapojením startovacího relé je nezbytné odpojit baterii, aby se zabránilo zkratu nebo poškození elektrického systému. Dodržování správné polarity napájení je zásadní – pin 30 musí být připojen na kladný pól 12V, zatímco pin 85 na zem. Nesprávné připojení může vést k selhání relé nebo poškození startéru. Bezpečnostní opatření zahrnují také kontrolu kabeláže a pevné upevnění konektorů, aby nedocházelo k uvolnění kontaktů během chodu motoru.
- Odpojte baterii před instalací relé
- Připojte pin 30 na +12 V
- Připojte pin 85 na kostru vozidla (zem)
- Připojte pin 86 ke spínači zapalování
- Zajistěte pevné a čisté kontakty
Tip: Při kontrole startovacího relé je vhodné nejdříve změřit odpor cívky multimetrem, což pomůže odhalit případné poruchy ještě před montáží.
Příznaky vadného startovacího relé
Vadné startovací relé se projevuje několika přesně definovanými příznaky, které přímo ovlivňují funkci startéru a tím i spolehlivost startování motoru. Nejčastějším symptomem je charakteristické cvakání relé 12 V bez sepnutí startéru, což znamená, že cívka relé přijímá ovládací napětí (12-13 V), ale kontakty relé jsou poškozené nebo zkorodované a nedokážou přenést vysoký proud na startér. Tento stav způsobuje, že startér nepracuje nebo se motor protáčí velmi pomalu, protože přes relé neprochází dostatečný proud.
Dalším častým příznakem je pomalé nebo slabé protáčení motoru, kdy startér běží, ale nedosahuje standardního výkonu. Tento jev signalizuje zvýšený odpor na kontaktech relé nebo částečné opotřebení cívky, které snižuje průchod proudu. Pokud relé zůstává trvale sepnuté, startér může běžet i po nastartování motoru, což vede k jeho přehřátí a rychlému opotřebení.
Typické příznaky vadného startovacího relé zahrnují:
- Cvakání relé bez sepnutí startéru – znamená přerušené nebo spálené kontakty uvnitř relé
- Pomalé protáčení motoru – indikuje zvýšený odpor kontaktů, který omezuje proudový tok
- Trvalé sepnutí startéru – způsobuje přehřátí startéru a vyžaduje okamžitou opravu nebo výměnu relé
- Ostré zvuky nebo broušení při spouštění – mohou signalizovat mechanické poškození relé nebo startéru
Pro správnou diagnostiku vadného relé doporučuji provést měření odporu cívky multimetrem, který by měl být u automobilových relé v rozsahu 10-30 Ω. Při přivedení 12 V na cívku by měl být odpor mezi výstupními piny 30 a 87 prakticky nulový, což potvrzuje správné sepnutí relé. Pokud relé nevydává cvaknutí, je pravděpodobně přerušená cívka nebo chybí napájení.
Jak poznat, že je startovací relé vadné? Kromě zvukové diagnostiky a měření odporu pomůže i kontrola podle schématu zapojení relé, kde se ověřuje správné připojení pinů 85 a 86 (cívka), 30 (vstup z baterie) a 87 (výstup na startér). Tento postup platí i pro zahradní traktory, kde se relé liší minimálně.
Tip: Častou chybou při diagnostice je přehlédnutí oxidovaných nebo uvolněných konektorů, které způsobují falešně negativní výsledky měření. Při kontrole vždy zkontrolujte čistotu kontaktů a pevnost připojení podle schématu zapojení relé, abyste vyloučili poruchy způsobené špatným kontaktem.
Pro koho se kontrola a oprava startovacího relé hodí? Tento postup je vhodný pro majitele automobilů, motocyklů i zahradních traktorů s 12V systémem. Naopak u vozidel s jiným napětím nebo speciálními startovacími systémy (např. start-stop s integrovanými moduly) je nutné použít specifické diagnostické nástroje.
Jak opravit kontakty a cívku startovacího relé
Pro správnou kontrolu a opravu startovacího relé je nezbytné nejprve relé bezpečně demontovat, aby bylo možné přistoupit ke kontaktům a cívce. Před zahájením prací vždy odpojte baterii, čímž minimalizujete riziko zkratu a úrazu elektrickým proudem. Následně můžete přistoupit k čištění kontaktů a případné výměně cívky podle schématu zapojení relé.

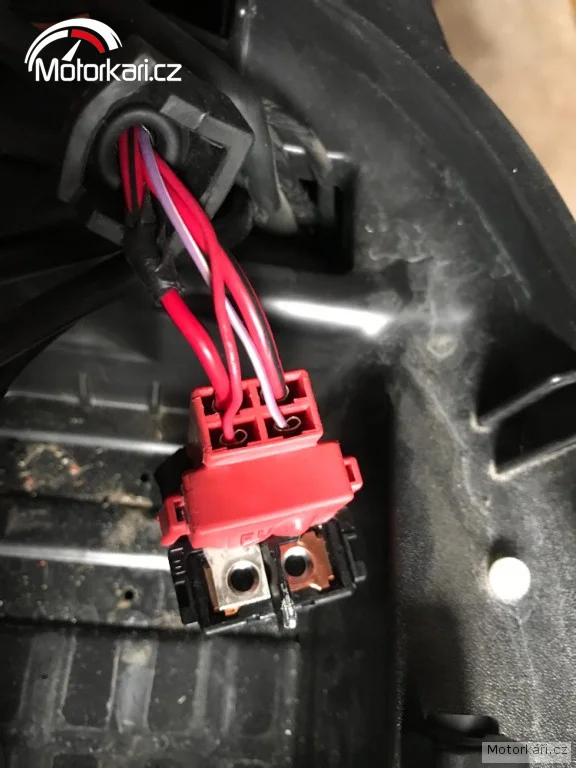

Postup demontáže startovacího relé
- Odpojte baterii – odpojení záporného pólu baterie zabrání nechtěnému zkratu a poškození elektrického systému.
- Označte vodiče – použijte štítky nebo izolační pásku k označení pinů (85, 86, 30, 87, případně 87a) pro přesnou obnovu zapojení.
- Opatrně odpojte vodiče – odstraňujte kabely v pořadí, které nepoškodí konektory ani izolaci, abyste předešli mechanickému poškození.
- Vyjměte relé z držáku – uvolněte pojistky, šrouby nebo západky, které relé fixují, a opatrně jej vyjměte z motorového prostoru nebo pojistkové skříňky.

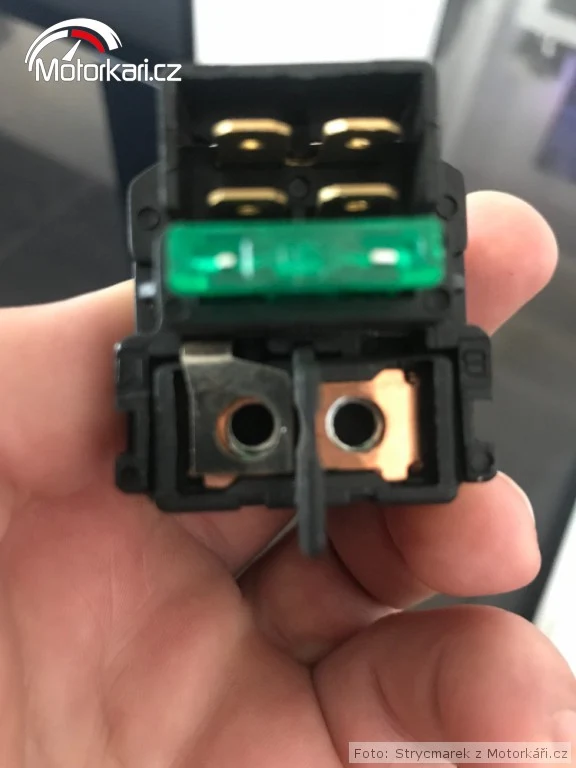

Čištění a obnova kontaktů relé
Kontakty startovacího relé jsou náchylné k oxidaci a spálení, což vede ke zvýšení odporu a poruchám sepnutí startéru. K odstranění oxidace použijte kontaktní sprej s rozpouštědlem, který efektivně rozleptá nečistoty a obnoví vodivost. Pokud jsou kontakty silně zkorodované nebo spálené, použijte jemný brusný papír o zrnitosti 600 k obnovení kovové plochy, přičemž postupujte velmi opatrně, aby nedošlo k jejich nadměrnému obroušení. Po očištění kontakty osušte suchým hadříkem a zkontrolujte jejich mechanickou pevnost a správné dosednutí.
Výměna cívky relé
Při diagnostice startéru změřte odpor cívky multimetrem v rozsahu 200 Ω na pinu 85 a 86. U 12V startovacích relé by měl být odpor cívky v rozmezí 10-30 Ω, případně až 50-200 Ω podle typu relé. Pokud je odpor mimo tento rozsah, nebo je cívka přerušená, je nutné ji vyměnit. Výměna cívky probíhá po demontáži relé, kdy se staré vinutí opatrně odstraní a nahradí novým s identickými elektrickými parametry. Při montáži dbejte na správné zapojení podle schématu (polarita 85 = – , 86 = +), zejména pokud je v relé zabudována ochranná dioda.
Tip: Častou chybou je nesprávné pořadí odpojování vodičů, které může způsobit zkrat nebo poškození elektroniky vozidla. Proto vždy pečlivě označte kabely před demontáží a dodržujte správný postup.
Pro koho se to hodí: Tento návod je vhodný pro majitele zahradních traktorů a automobilů s 12V startovacím relé, kteří disponují základními elektrotechnickými znalostmi a nástroji. Opravy bez dostatečných zkušeností a bezpečnostních opatření se nedoporučují, protože nesprávná manipulace může poškodit elektrický systém nebo způsobit úraz.
Jak provést test přemostěním startovacího relé
Test přemostěním startovacího relé slouží k rychlé diagnostice funkčnosti startéru bez použití samotného relé. Tento způsob umožňuje obejít startovací relé a přímo propojit napájení motoru startéru. Následující postup popisuje správné přemostění pinů podle schématu zapojení relé a zároveň upozorňuje na rizika spojená s tímto testem.
Postup přemostění startovacího relé
Pro test přemostěním spojte piny 30 a 87 na startovacím relé 12V pomocí izolovaného vodiče nebo šroubováku s izolační rukojetí. Tento kontakt umožní přímý průchod proudu do startéru, čímž se relé obejde a startér by měl okamžitě reagovat. Při této kontrole startovacího relé lze rychle ověřit, zda je problém v relé nebo startéru samotném. Po dokončení testu je nutné vodič odstranit, aby nedošlo k trvalému poškození elektrického obvodu.
Varování a rizika přemostění
Přemostění startovacího relé představuje pouze nouzový test a nikdy by nemělo být používáno jako trvalé řešení. Mezi hlavní rizika patří:
- přehřátí vodiče a startéru při delším spojení pinů,
- jiskření na kontaktech, které může poškodit relé i okolní kabeláž,
- riziko zkratu v elektrickém obvodu.
Proto je důležité kontrolu provádět pouze krátkodobě a s maximální opatrností. Při podezření na závadu doporučuji doplnit diagnostiku startéru a měření odporu cívky podle schématu zapojení relé.
Časté dotazy o startovacím relé
Otázka: Jak poznat, že je startovací relé vadné?
Pokud relé cvaká, ale startér se netočí, nebo motor protáčí pomalu, případně naměříte odpor cívky mimo rozsah 10-30 Ω, je relé pravděpodobně vadné.
Otázka: Jak zkontrolovat startovací relé multimetrem?
Měřte odpor cívky mezi piny 85 a 86, který by měl být 10-30 Ω u relé 12V. Pak připojte 12 V na cívku a změřte odpor mezi piny 30 a 87, měl by být téměř nulový.
Otázka: Jak správně zapojit startovací relé?
Pin 30 připojte na baterii 12 V, pin 85 na zem, pin 86 ke spínači zapalování a pin 87 k startéru. U 5pinových relé je pin 87a přepínací kontakt podle schématu zapojení relé.
Otázka: Jak opravit kontakty startovacího relé?
Relé rozebrat, vyčistit kontakty kontaktním sprejem a jemným brusným papírem, odstranit oxidaci a nečistoty, případně vyměnit poškozené části.
Otázka: Kdy je potřeba vyměnit startovací relé?
Pokud relé nevydává cvaknutí, odpor cívky je mimo normu nebo jsou kontakty spálené či mechanicky poškozené, výměna relé je nezbytná.
Otázka: Jak provést test přemostěním startovacího relé?
Izolovaným vodičem spojte piny 30 a 87, připojte baterii a ověřte, zda se startér roztočí. Tento test je pouze dočasný.
Otázka: Jaká je životnost startovacího relé?
Obvyklá životnost je 5 až 10 let, ale vysoké teploty a vibrace ji mohou zkrátit.
Otázka: Jaké jsou nejčastější příznaky vadného relé?
Cvakání bez sepnutí startéru, pomalé protáčení motoru, trvalé sepnutí startéru nebo ostré zvuky při startování.
Otázka: Jak zkontrolovat startovací relé v zahradním traktoru?
Postup je stejný jako u automobilových relé: měření odporu cívky, kontrola kontaktů, napájení 12 V a správné zapojení podle schématu.
Otázka: Jak zabránit poškození relé při zapojení?
Vždy odpojte baterii, ověřte polaritu, použijte správné pojistky a dodržujte schéma zapojení.
Otázka: Co znamená, když relé cvaká, ale startér se netočí?
Kontakty relé mohou být opotřebované nebo spálené, takže nepřivádějí proud ke startéru.
Otázka: Jaký odpor by měla mít cívka startovacího relé?
Automobilová relé mají odpor 10-30 Ω, mopedová relé 50-150 Ω.
Otázka: Je možné jezdit s vadným startovacím relé?
Nedoporučuje se kvůli riziku poškození startéru nebo baterie; oprava nebo výměna relé je vhodná co nejdříve.
Otázka: Jak často kontrolovat startovací relé?
Kontrola by měla probíhat při každé větší servisní prohlídce nebo při potížích se startováním.
Otázka: Jak zapojit startovací relé 12V do elektrického obvodu?
Dodržujte schéma: pin 30 na baterii, pin 85 na zem, pin 86 na spínač zapalování, pin 87 na startér, s pojistkou 10 A v obvodu.
Odborná výhrada: Diagnostika startéru a měření odporu cívky vyžadují pečlivost a správné nástroje. Při nejistotě doporučuji konzultovat opravu s odborníkem, aby nedošlo k dalším škodám.
