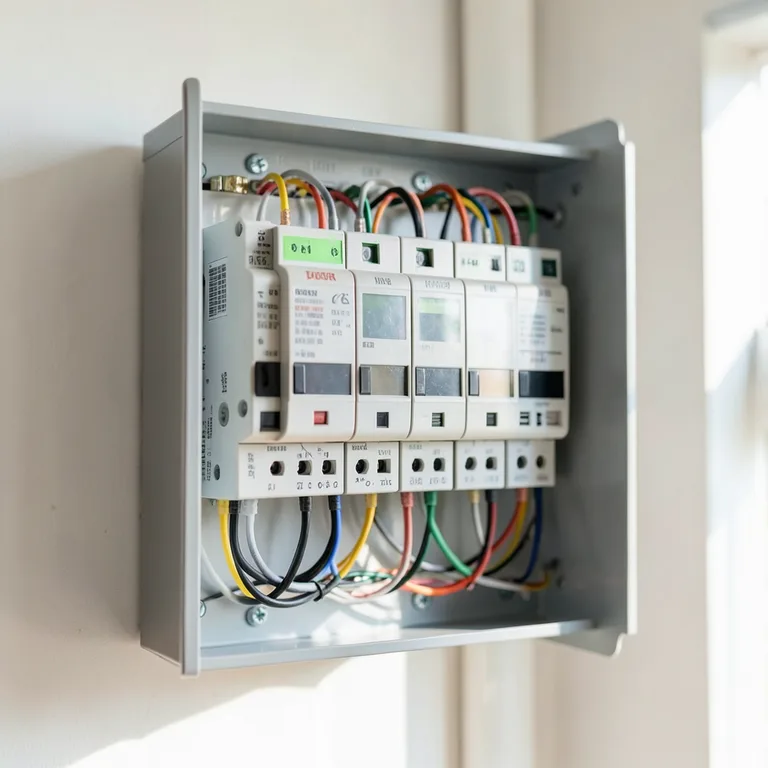

Svodiče přepětí v domovní elektroinstalaci typy a zapojení

Svodiče přepětí tvoří základní prvek moderní elektroinstalace, který chrání citlivou elektroniku před ničivými účinky atmosférických výbojů i spínacích procesů v síti. Správná instalace těchto komponentů v kombinaci s funkčním hromosvodem a kvalitním uzemněním představuje jedinou účinnou obranu vašeho majetku před náhlým přepětím.

Základní typy svodičů přepětí a jejich funkce

Svodič přepětí chrání elektroinstalaci před nebezpečnými napěťovými špičkami, které odvádí do uzemnění. Podle normy ČSN EN 61643-11 se tyto ochranné prvky dělí na tři základní typy, které se liší svou schopností absorbovat impulzový proud a umístěním v systému.

Jaké jsou hlavní typy svodičů přepětí a jejich specifikace?

Výběr správné ochrany vyžaduje pochopení hierarchického řazení svodičů v budově. Svodič přepětí typu 1, často označovaný jako bleskojistka, zvládá impulzový proud v rozmezí 12,5 až 100 kA a instaluje se do hlavního rozvaděče. Typ 2 představuje standardní ochranu pro běžnou elektroinstalaci s vybavovacím proudem 10 až 20 kA. Typ 3 slouží jako jemná ochrana citlivých spotřebičů, přičemž jeho kapacita je omezena do 5 kA. Znalost těchto parametrů je klíčová pro vytvoření spolehlivého přehledu svodičů přepětí a jejich zapojení pro domácnost.

Jak svodiče přepětí fungují v domácí elektroinstalaci?

Ochrana před přepětím v domácnosti funguje na principu rychlého svedení nadlimitní energie do uzemnění. Typ 1 zachytává přímé nebo blízké bleskové impulzy, které by jinak zničily celou instalaci. Typ 2 eliminuje přepětí vznikající spínacími procesy v síti nebo vzdálenými údery blesku. Typ 3 pak zajišťuje finální úroveň ochrany přímo u citlivých elektronických zařízení. Častou chybou je podcenění vzdálenosti mezi jednotlivými typy; pro správnou funkci musí být mezi svodičem typu 1 a typu 2 dodržena minimální délka vedení, obvykle alespoň 5 až 10 metrů. Odborná rada: Pokud instalujete ochranu v objektu s hromosvodem, je použití typu 1 naprosto nezbytné pro eliminaci vysoké energie bleskového výboje. Tento systém se hodí pro rodinné domy i komerční prostory, zatímco pro objekty bez přípojky elektrické sítě je zcela nevhodný.

Správné zapojení svodičů přepětí v domovní elektroinstalaci

Při realizaci ochrany před přepětím v domácnosti je klíčové zajistit nízkou impedanci celého systému, aby byl impulzový proud bezpečně sveden do země. Správné zapojení svodičů přepětí v domovní elektroinstalaci vyžaduje dodržení technických norem a minimálních průřezů vodičů pro zachování funkčnosti při průchodu výbojového proudu.

Jak správně zapojit svodiče přepětí v domovní elektroinstalaci?

Svodič přepětí se vždy zapojuje paralelně k chráněnému obvodu, aby v případě poruchy nezpůsobil přerušení napájení spotřebičů. Pro zajištění dostatečné vodivosti musí mít vodiče propojující svodič s ochranným vodičem (PE) a uzemněním odpovídající průřezy. U typu 1, který tvoří první stupeň ochrany, použijte minimálně 16 mm² Cu. Pro svodiče typu 2 je vyžadován průřez 6 mm² Cu a pro jemnou ochranu typu 3 postačuje 2,5 mm² Cu.

1. Instalace svodiče – umístěte prvek v rozvaděči tak, aby délka připojovacích vodičů nepřesáhla 0,5 metru.
2. Připojení k PE – propojte svodič s hlavní přípojnicí uzemnění co nejkratší přímou cestou.
3. Kontrola signalizace – ověřte, zda optická signalizace na těle přístroje svítí zeleně, což značí připravenost k provozu.

Odborná rada: Častou chybou je přílišné prodlužování připojovacích vodičů, které zvyšuje jejich indukčnost a snižuje účinnost ochrany. Svodič typu 1 je vhodný pro domy s vnějším hromosvodem, zatímco instalace typu 2 a 3 je nezbytná pro každou moderní domácnost bez ohledu na přítomnost hromosvodu.

Jaká je doporučená vzdálenost instalace svodičů přepětí ke zdrojům přepětí?

Klíčem k efektivní funkci je umístění svodiče co nejblíže vstupu elektrické energie do objektu, tedy ideálně do hlavního rozvaděče. Každý metr délky vodiče mezi svodičem a místem připojení zvyšuje zbytkové napětí, které může poškodit citlivou elektroniku. Udržení minimální vzdálenosti od uzemnění a přívodního vedení zajišťuje, že impulzový proud bude sveden mimo vaši domácí elektroinstalaci dříve, než dosáhne chráněných zařízení.

Normy, technické parametry a požadavky na svodiče přepětí

Každá spolehlivá přepěťová ochrana v domovní elektroinstalaci musí odpovídat normě ČSN EN 61643-11, která definuje požadavky na zkoušení a vlastnosti svodičů. Při výběru typu svodičů přepětí pro domácí elektroinstalaci je zásadní maximální trvalé pracovní napětí (Uc), které se u standardních instalací nastavuje na 275 V. Tato hodnota zajišťuje, že svodič bezpečně odolá běžným výkyvům v síti, aniž by došlo k jeho předčasné aktivaci impulzovým proudem.

• Norma ČSN EN 61643-11 je základním předpisem pro certifikaci všech svodičů.
• Maximální trvalé pracovní napětí (Uc) 275 V chrání vnitřní komponenty před běžným přepětím.
• Kvalitní uzemnění systému musí vykazovat odpor nepřesahující 10 Ω pro odvedení energie.
• Životnost svodiče se pohybuje v rozmezí 5 až 10 let v závislosti na intenzitě bleskových výbojů.

Pro správnou funkčnost systému je nezbytné, aby byl hromosvod propojen s hlavním pospojováním objektu. Pokud plánujete návod na zapojení svodiče přepětí v rozvaděči, vždy kontrolujte optickou signalizaci stavu modulu. Častá chyba při instalaci spočívá v příliš dlouhých přívodních vodičích, které zvyšují indukované napětí. Ochrana se hodí pro objekty s připojením k distribuční síti, ale pro domy bez řádně provedeného uzemnění je její účinnost bez předchozí revize elektroinstalace výrazně omezena.

Jak vybrat správný typ svodiče přepětí pro domácnost

Výběr správného zařízení závisí především na technickém vybavení objektu a riziku vzniku přepětí, které může poškodit vaši elektroinstalaci. Přehled svodičů přepětí a jejich zapojení pro domácnost se odvíjí od analýzy rizik konkrétního místa instalace.

Jak zvolit správný typ svodiče přepětí podle typu domu?

Základním rozhodovacím kritériem je přítomnost vnější ochrany před bleskem. Pokud má váš objekt nainstalovaný hromosvod, je nutné instalovat svodič přepětí typu 1, který je schopen bezpečně svést vysoký impulzový proud bleskového výboje do soustavy uzemnění. U budov bez hromosvodu postačuje instalace svodiče typu 2, který chrání vnitřní rozvody před spínacím přepětím a indukovanými vlnami. V praxi se často používá kombinovaná ochrana typu 1+2 v jediném modulu, což zjednodušuje zapojení svodiče přepětí v rozvaděči.

• Typ 1: instaluje se v hlavním rozvaděči při vstupu vedení do objektu.
• Typ 2: instaluje se do podružných rozvaděčů pro jemnější ochranu zařízení.
• Kombinovaný typ 1+2: ideální řešení pro úsporu místa v menších domovních rozvaděčích.

Jak vybrat svodič přepětí podle velikosti instalace a impulzového proudu?

Při výběru zohledněte celkový rozsah elektroinstalace a maximální očekávaný impulzový proud, který musí svodič bezpečně odvést. Správně navržená přepěťová ochrana musí odpovídat průřezu vodičů a celkové délce vedení v domě. Častá chyba: podcenění kapacity svodiče v rozsáhlých instalacích s dlouhými venkovními přívody, kde hrozí vyšší riziko průniku energie. Tato ochrana se hodí pro domy s citlivou elektronikou, ale pro objekty bez jakéhokoliv elektrického vybavení nebo s velmi krátkým vedením může být zbytečně předimenzovaná. Vždy dbejte na to, aby optická signalizace na modulu byla snadno viditelná pro pravidelnou kontrolu stavu ochrany. Pokud svodič vykazuje poruchu, je nutné jej neprodleně vyměnit, protože ztrácí schopnost chránit instalaci před dalším impulzem.

Nejčastější chyby a doporučení při instalaci svodičů přepětí

Při návrhu ochrany elektroinstalace se často setkávám s podceněním koordinace jednotlivých stupňů. Častou chybou při zapojení svodiče přepětí v domácí elektroinstalaci je instalace pouze typu 2 bez předřazeného svodiče bleskových proudů typu 1. Pokud v rozvaděči chybí koordinace svodičů, zařízení typu 2 nedokáže odvést vysoký impulzový proud při přímém úderu blesku do hromosvodu.

Další kritickou chybou je nedostatečný průřez vodičů, který by měl být u přívodů k ochraně minimálně 6 mm2 mědi pro typ 1 a 2,5 mm2 pro typ 2. Správná instalace svodičů přepětí vždy vyžaduje přímé připojení na hlavní uzemnění co nejkratší cestou. „Každý centimetr délky přívodního vodiče navíc zvyšuje zbytkové přepětí, které proniká k vašim citlivým spotřebičům,“ zdůrazňuje revizní technik.

Odborná rada: Vždy kontrolujte optickou signalizaci na modulu, která indikuje konec životnosti svodiče. Tato ochrana se hodí pro každou moderní domácnost, ale není vhodná pro amatérské zapojení bez ověření parametrů vaší přípojky.

Údržba a diagnostika svodičů přepětí v domácnosti

Správná údržba svodičů přepětí zajišťuje, že vaše elektroinstalace zůstane chráněna proti impulzovému proudu i po letech provozu. Pravidelná diagnostika svodičů přepětí odhalí nefunkční moduly dříve, než dojde k poškození citlivých spotřebičů. Životnost svodiče se pohybuje v rozmezí 5 až 10 let v závislosti na intenzitě bouřkové činnosti a kvalitě uzemnění v dané lokalitě.

1. Vizuální kontrola – provádějte minimálně jednou ročně pohledem na stavový terčík přímo v rozvaděči.
2. Sledování signalizace – pravidelně ověřujte stav, kdy optická signalizace svítí zeleně, což značí plnou provozní připravenost.
3. Odborná revize – zajistěte kontrolu technikem při každé pravidelné revizi elektrického zařízení dle platných norem.
4. Výměna svodiče – proveďte okamžitou výměnu modulu v případě, že signalizace změní barvu na červenou nebo po přímém zásahu blesku do objektu.

Odborná rada: Častá chyba spočívá v ignorování optické signalizace po menších atmosférických výbojích. Pamatujte, že svodič přepětí nenahrazuje hromosvod a musí být vždy správně integrován do celkového systému ochrany objektu. Údržba svodičů přepětí se hodí pro každého majitele nemovitosti, avšak výměnu vnitřních modulů svěřte výhradně kvalifikovanému elektrikáři.

Časté dotazy o svodičích přepětí v domovní elektroinstalaci

Tato FAQ sekce obsahuje odpovědi na klíčové otázky týkající se typů, zapojení a údržby svodičů v rámci komplexní ochrany před přepětím v domácnosti. Pro návrh a realizaci instalace vždy doporučuji konzultaci s projektantem elektro, který posoudí konkrétní rizika vaší lokality.

Otázka: Jak zapojit svodič přepětí v domovní elektroinstalaci?

Svodič přepětí se zapojuje paralelně k chráněnému zařízení, s minimálním průřezem vodičů 16 mm² Cu pro typ 1, 6 mm² Cu pro typ 2 a 2,5 mm² Cu pro typ 3, a musí být propojen s ochranným vodičem a uzemněním do vzdálenosti do 0,5 metru.

Otázka: Jaké jsou základní typy svodičů přepětí?

Existují tři typy: typ 1 pro přímý úder blesku s impulzovým proudem až 100 kA, typ 2 pro přepětí v síti s proudem 10-20 kA a typ 3 jako doplňková ochrana s kapacitou do 5 kA.

Otázka: Kde umístit svodič přepětí v domovní elektroinstalaci?

Typ 1 se instaluje co nejblíže hlavnímu přívodu do 0,5-1 metru, typ 2 v podružných rozvaděčích do vzdálenosti max. 10-15 metrů od typu 1, typ 3 přímo u citlivých zařízení.

Otázka: Jaká je životnost svodičů přepětí?

Životnost se pohybuje mezi 5 až 10 lety v závislosti na četnosti přepětí a zatížení instalace.

Otázka: Jaké jsou nejčastější chyby při instalaci svodičů přepětí?

Mezi chyby patří instalace pouze typu 2 bez typu 1, nedostatečný průřez vodičů, špatná koordinace typů svodičů a nepřipojení k uzemnění. Častá chyba: instalace dlouhých přívodních vodičů k svodiči, což výrazně snižuje efektivitu ochrany kvůli indukčnosti.

Otázka: Co znamená impulzový proud u svodiče přepětí?

Impulzový proud (Iimp) je maximální proud, který svodič dokáže odvést během krátkého impulsu, například 12,5-100 kA u typu 1 podle normy ČSN EN 61643-11.

Otázka: Jak často kontrolovat svodiče přepětí?

Doporučuje se provádět vizuální kontrolu a testování minimálně jednou ročně a sledovat optickou signalizaci poruchy.

Otázka: Jak zvolit správný svodič přepětí pro byt bez hromosvodu?

Pro byty a malé domy bez hromosvodu se doporučuje svodič typu 2 s vybavovacím proudem 10-20 kA.

Otázka: Jak ovlivňuje uzemnění funkci svodiče přepětí?

Kvalitní uzemnění s odporem do 10 Ω je nutné pro správnou funkci svodiče a efektivní odvádění přepětí.

Otázka: Lze svodiče přepětí použít v fotovoltaické instalaci?

Ano, existují speciální svodiče přepětí přizpůsobené pro DC napětí až do 1000 V, které se používají v fotovoltaických systémech.

Otázka: Jaká jsou doporučení pro délku vodičů při zapojení svodičů přepětí?

Vodiče by měly být co nejkratší a přímé, ideálně do 0,5 metru, aby se minimalizovala indukčnost a přechodové odpory.

Otázka: Co je optická signalizace u svodičů přepětí?

Optická signalizace indikuje stav svodiče a pomáhá včas odhalit poruchu nebo potřebu výměny zařízení.

Otázka: Jaké průřezy vodičů se používají pro typ 1, typ 2 a typ 3?

Pro typ 1 je minimální průřez 16 mm² Cu nebo 25 mm² Al, pro typ 2 minimálně 6 mm² Cu a pro typ 3 minimálně 2,5 mm² Cu.

Otázka: Je možné instalovat svodič přepětí za hlavní vypínač?

Ano, svodič typu 1 se instaluje co nejblíže hlavnímu přívodu, tedy i před nebo za hlavní vypínač, podle projektu instalace.

Otázka: Jaká je role svodiče typu 3 v domácí elektroinstalaci?

Typ 3 slouží jako doplňková ochrana citlivých zařízení, například počítačů, a instaluje se přímo u zásuvek. Odborná rada: Typ 3 se hodí pro elektroniku s vysokou citlivostí, ale nehodí se jako jediná ochrana v domě bez předřazených stupňů 1 a 2.
